Tests de température et surtension sur transformateurs

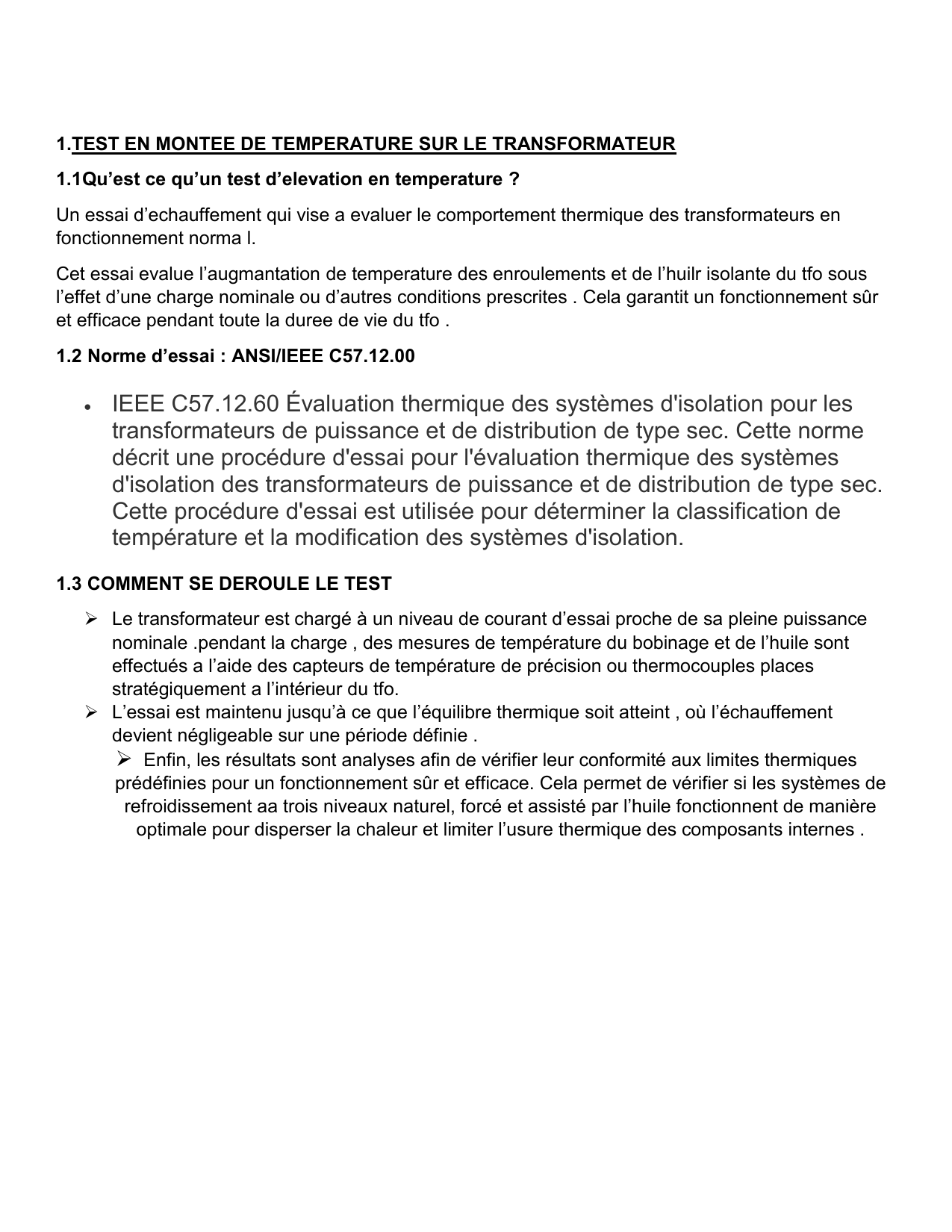

1.TEST EN MONTEE DE TEMPERATURE SUR LE TRANSFORMATEUR
1.1Qu’est ce qu’un test d’elevation en temperature ?
Un essai d’echauffement qui vise a evaluer le comportement thermique des transformateurs en
fonctionnement norma l.
Cet essai evalue l’augmantation de temperature des enroulements et de l’huilr isolante du tfo sous
l’effet d’une charge nominale ou d’autres conditions prescrites . Cela garantit un fonctionnement sûr
et efficace pendant toute la duree de vie du tfo .
1.2 Norme d’essai : ANSI/IEEE C57.12.00
 IEEE C57.12.60 Évaluation thermique des systèmes d'isolation pour les
transformateurs de puissance et de distribution de type sec. Cette norme
décrit une procédure d'essai pour l'évaluation thermique des systèmes
d'isolation des transformateurs de puissance et de distribution de type sec.
Cette procédure d'essai est utilisée pour déterminer la classification de
température et la modification des systèmes d'isolation.
1.3 COMMENT SE DEROULE LE TEST
 Le transformateur est chargé à un niveau de courant d’essai proche de sa pleine puissance
nominale .pendant la charge , des mesures de température du bobinage et de l’huile sont
effectués a l’aide des capteurs de température de précision ou thermocouples places
stratégiquement a l’intérieur du tfo.
 L’essai est maintenu jusqu’à ce que l’équilibre thermique soit atteint , où l’échauffement
devient négligeable sur une période définie .
 Enfin, les résultats sont analyses afin de vérifier leur conformité aux limites thermiques
prédéfinies pour un fonctionnement sûr et efficace. Cela permet de vérifier si les systèmes de
refroidissement aa trois niveaux naturel, forcé et assisté par l’huile fonctionnent de manière
optimale pour disperser la chaleur et limiter l’usure thermique des composants internes .

2.TEST DE TENUE AUX SURTENSION INDUITES SUR LES TRANSFORMATEURS DE PUISSANCE
2.1 Aperçu
L'essai de tension induite est un autre essai diélectrique critique effectué après l'essai de tension
alternative appliquée.
 Pour les transformateurs entièrement isolés, l'essai de tension alternative appliquée vérifie
uniquement l'isolation principale, tandis que l'isolation longitudinale (spire à spire, couche à
couche et section à section) est vérifiée par l'essai de tension induite.
 Pour les transformateurs à isolation graduée, l'essai de tension alternative appliquée ne
vérifie que l'isolation du point neutre. L'essai de tension induite est essentiel pour évaluer :
 l'isolation longitudinale (entre spires, couches et sections) ;
 l'isolation entre enroulements et terre ;
 l'isolation entre enroulements et phase à phase.
Ainsi, l'essai de tension induite constitue une méthode fondamentale pour évaluer l'intégrité de
l'isolation principale et longitudinale.
2.2 Exigences de l'essai
L'essai de tension induite est généralement réalisé en appliquant une tension double de la tension
nominale aux bornes de l'enroulement basse tension, tous les autres enroulements restant ouverts.
La forme d'onde de la tension appliquée doit être aussi proche que possible d'une sinusoïde pure.
2.3 Comment se deroule le test de tenue a la surtension induite sur un transformateur
Le test de tenue à la tension induite pour les transformateurs entièrement isolés est effectué en
ouvrant l'enroulement haute tension et en appliquant deux fois la tension nominale à une fréquence
de 100-250 Hz à l'enroulement basse tension. En raison de la fréquence plus élevée, le noyau de fer
peut garantir deux fois la tension induite lorsqu'il n'est pas saturé, testant ainsi les performances
d'isolation d'enroulement à enroulement, de couche à couche et de phase à phase. Ceci évalue le
niveau d’isolation longitudinale du transformateur.
Pour les transformateurs à isolation graduelle, l'augmentation de la tension du point neutre (la
supportant) permet d'évaluer le niveau d'isolation principal. Par conséquent, le test de tenue à la
tension induite teste non seulement l'isolation longitudinale, mais compense également l'incapacité de
ces transformateurs à subir un test de tension de tenue externe, réalisant ainsi un test externe
équivalent.
Dans le cas d'un transformateur triphasé avec isolation graduée, le test de tenue à la tension
induite utilise généralement une méthode de test d'induction phase par phase. Les deux phases non
testées (phases B, C dans le schéma) sont connectées en parallèle et mises à la terre en extrémité
de ligne, tandis que le point neutre (0) est élevé à environ 1/3 de la tension de test. Cela garantit que
l'extrémité de ligne de la phase de test (phase A dans le diagramme) répond aux exigences d'un test
de tension de tenue externe et que la tension induite de l'enroulement de la phase de test répond aux
exigences du test d'induction.

Si de tels ajustements ne peuvent pas répondre aux exigences du test, la position de la prise
peut être ajustée ou un autre transformateur peut être utilisé comme transformateur de support pour
prendre en charge le point neutre.
Selon les exigences de la nouvelle norme, lors du test d'induction, il est nécessaire de mesurer
la quantité de décharge locale ainsi que les tensions de démarrage et d'extinction de la décharge
locale.
En conclusion
La durée de l’essai à la pleine tension d’essai est de 60S pour toute fréquence d’essai inférieure ou égale à deux
fois la fréquence assignée. Lorsque la fréquence d’essai dépasse le double de la fréquence assignée, la durée de
l’essai doit être de :
Avec un minimum de 15s
Cet essai a pour but de vérifier la tenue diélectrique le long de l’enroulement essayé et entre ses phases. Par
conséquent, l’essai est déclaré satisfaisant s’il ne se produit aucun effondrement de la tension d’essai.
