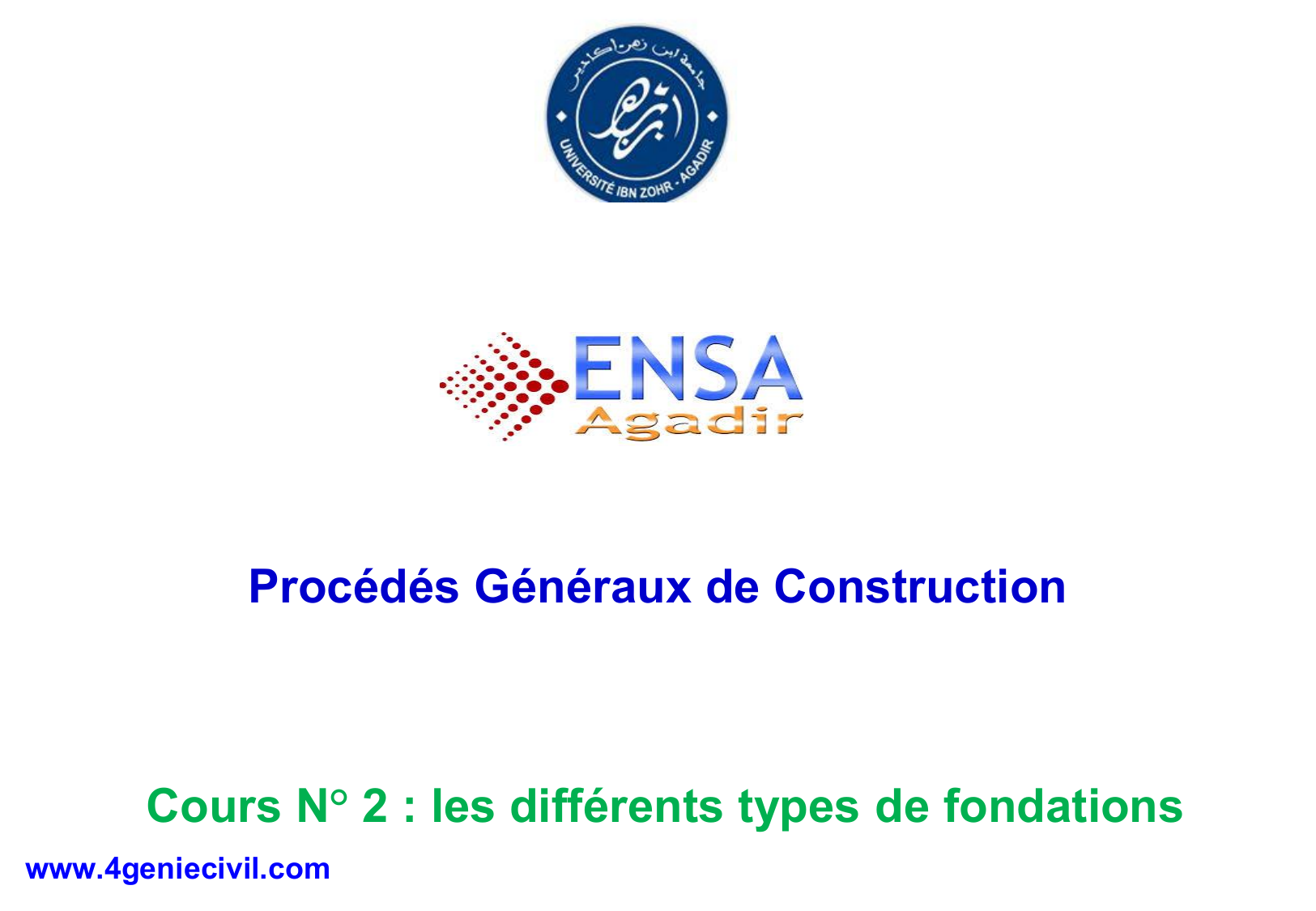

Types de Fondations - Cours de Construction

Procédés Généraux de Construction
Cours N° 2 : les différents types de fondations
www.4geniecivil.com

A°) Introduction
B°) Les fondations superficielles
C°) Les fondations Profondes
Cours N° 2: Les différents types de Fondations
Plan
D°) Les fondations Spéciales
www.4geniecivil.com

A°) Introduction
Toute structure a besoin d’une bonne base pour ne pas s’effondrer, c’est pour cela
qu’une fondation fait office de relais entre la structure et le sol. Elle est comprise dans
l’élément architectural d’un bâtiment et a pour rôle de s’opposer au tassement et aux
infiltrations des eaux, assure la transmission des charges et les répartissent dans le sol
On peut retrouver trois principaux types de fondation qui sont :
• Fondation superficielle.
• Fondation profonde.
• Fondation spéciale.
On peut les différencier par leur géométrie et leur fonctionnement.
www.4geniecivil.com

Chaque type de fondation est composé comme suit :
Fondations superficielles :
1) Semelles continues sous mur.( Semelles filantes)
2) Semelles isolées sous piliers.
3) Plots et longrines.
Fondations profondes:
1) Sur puits.
2) Sur pieux.
Fondations spéciales
1) Fondations sur radier général,
3) Fondations par congélation
2)Fondations dans l’eau après épuisement.
www.4geniecivil.com

B°) Les fondations superficielles
Les fondations superficielles (c’est –à- dire de faible profondeur) sont
utilisées lorsque :
• le sol capable de la portance nécessaire se trouve à profondeur faible.
• La résistance des couches au cisaillement est suffisante.
• La déformabilité du sol est faible.
Ce procédé est économique dans le cas où le sol porteur est
accessible par des moyens courants de terrassement, c’est -a-dire
pour des profondeurs comprises entre 1 m et 4m au plus.
Les fondations superficielles sont constituées par des semelles
ayant une plus grande largeur que l’élément supporté de façon à
ce que le taux de compression du sol ne dépasse pas son taux de
compression admissible.
