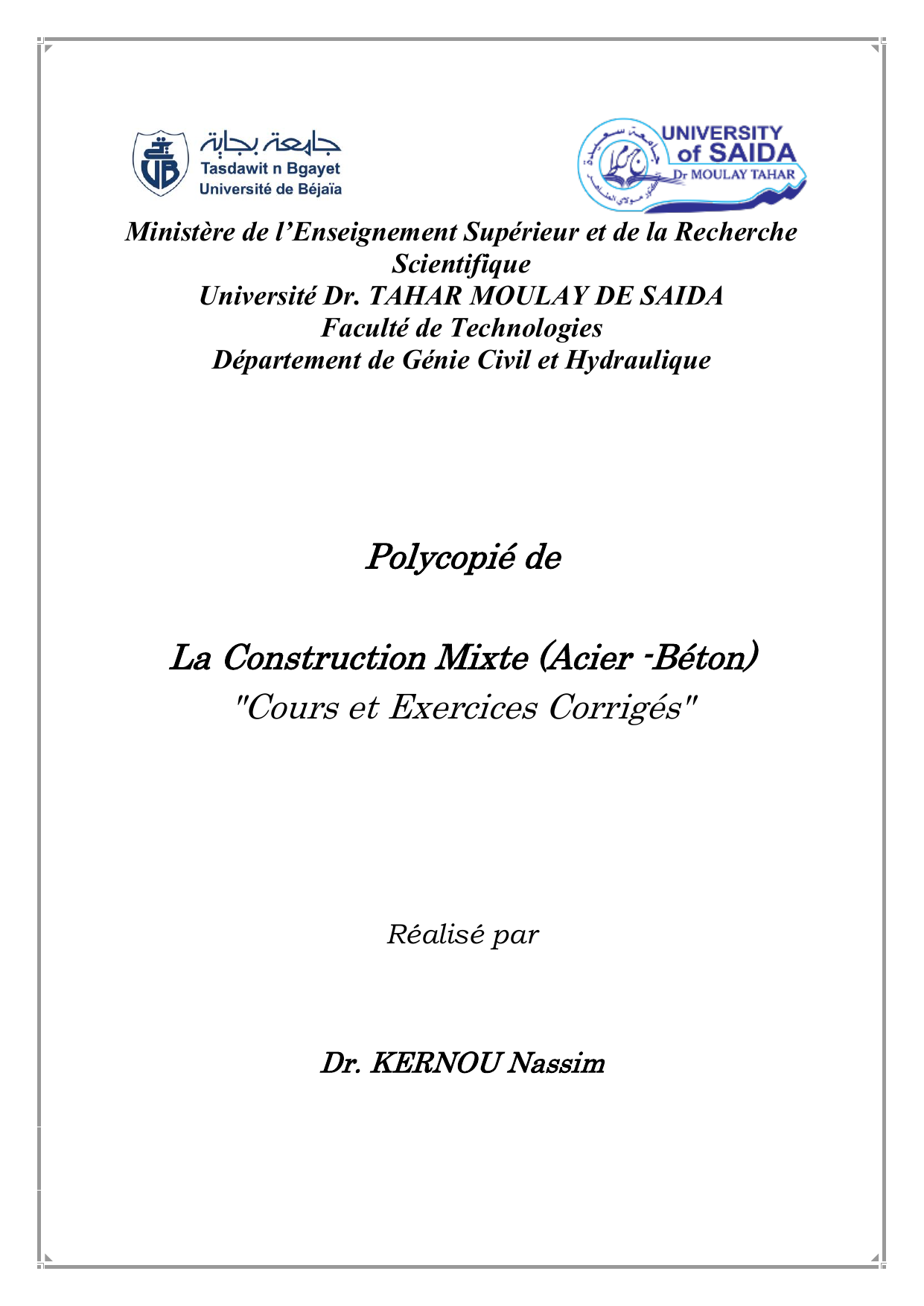

Construction Mixte (Acier-Béton) - Cours et Exercices Corrigés

Ministère de l’Enseignement Supérieur et de la Recherche
Scientifique
Université Dr. TAHAR MOULAY DE SAIDA
Faculté de Technologies
Département de Génie Civil et Hydraulique
Polycopié de
La Construction Mixte (Acier -Béton)
"Cours et Exercices Corrigés"
Réalisé par
Dr. KERNOU Nassim

1
Présentation
Ce polycopié traite des notions fondamentales et des méthodes de
dimensionnement relatives à la construction mixte (Acier-Béton). Ce cours est
destiné aux étudiants de Master de génie civil, enseignée au département de génie
civil et hydraulique de l'Université de Saida. L'ouvrage comporte le nécessaire pour
faire le calcul pratique en terme de principes, méthodes, formules,...etc. Le but de cet
ouvrage, est de donner au lecteur les éléments nécessaires à une bonne compréhension
du comportement physique des éléments de la construction mixte (Acier-Béton) ainsi
que de leur assemblage, afin de permettre leur dimensionnement à l'aide de modèles
de calcul réaliste. Les méthodes de calcul présentées dans ce polycopié sont basée sur
le document technique réglementaire Algérien DTR-BC.2.34 " Conception et
dimensionnement des structures mixtes acier-béton" et sur l'Eurocode 4.
La structuration de cet ouvrage permet de distinguer les parties relatives aux
matériaux et règles unifiées pour les construction mixtes (Chapitre 1), aux éléments
de construction mixte Acier-Béton (Chapitre 2), au calcul des poteaux selon les règles
de l'EC 4 (Chapitre 3), à la vérification de la sécurité structurale des poutres mixtes
(Chapitre 4), au dimensionnement des planchers mixtes (Chapitre 5) et enfin au
dimensionnement d'assemblages mixtes (Chapitre 6). De nombreux exemples
numériques complètent la matière étudiée, afin d'illustrer au mieux son application
pratique.
Enfin, avec les développements détaillés des méthodes de calculs de la
construction mixte (Acier-Béton) accompagnés de quelques applications; ce
polycopié constitue une référence pédagogique orientée au niveau de l'Université de
Saida, dans l'objectif de faciliter toutes consultations ou enseignement du module
concerné.
Dr. KERNOU Nassim
Saida, Le 04 Septembre 2016
