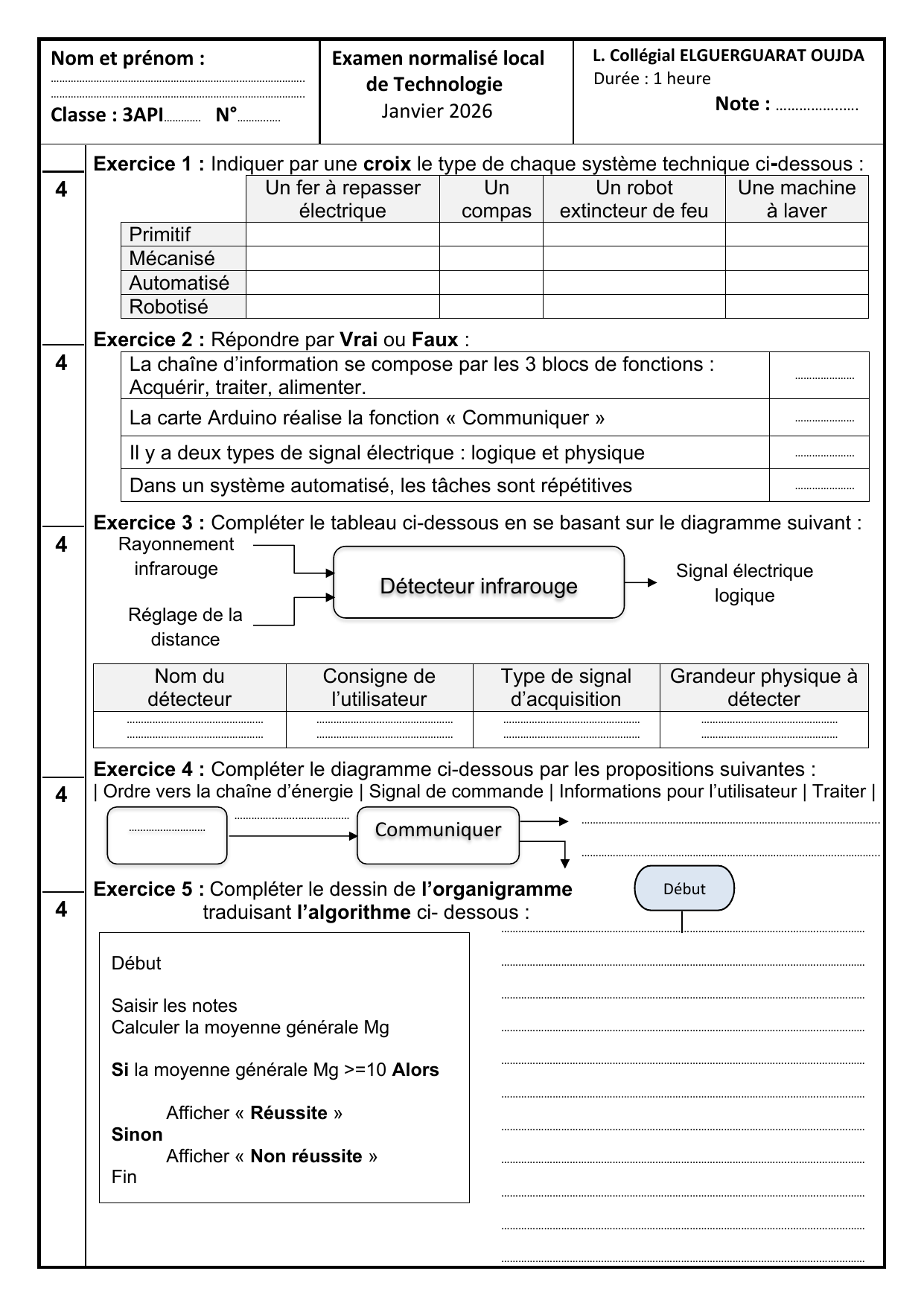

Examen de Technologie Janvier 2026

Nom et prénom :
……………………………………………………………………………..
……………………………………………………………………………..
Classe : 3API
………….
N°
………..….
Examen normalisé local
de Technologie
Janvier 2026
L. Collégial ELGUERGUARAT OUJDA
Durée : 1 heure
Note : ……………..….
Exercice 1 : Indiquer par une croix le type de chaque système technique ci-dessous :
Un fer à repasser
électrique
Un
compas
Un robot
extincteur de feu
Une machine
à laver
Primitif
Mécanisé
Automatisé
Robotisé
Exercice 2 : Répondre par Vrai ou Faux :
La chaîne d’information se compose par les 3 blocs de fonctions :
Acquérir, traiter, alimenter.
…………………
La carte Arduino réalise la fonction « Communiquer »
…………………
Il y a deux types de signal électrique : logique et physique
…………………
Dans un système automatisé, les tâches sont répétitives
…………………
Exercice 3 : Compléter le tableau ci-dessous en se basant sur le diagramme suivant :
Nom du
détecteur
Consigne de
l’utilisateur
Type de signal
d’acquisition
Grandeur physique à
détecter
…………………………………………
…………………………………………
…………………………………………
…………………………………………
…………………………………………
…………………………………………
…………………………………………
…………………………………………
Exercice 4 : Compléter le diagramme ci-dessous par les propositions suivantes :
| Ordre vers la chaîne d’énergie | Signal de commande | Informations pour l’utilisateur | Traiter |
Exercice 5 : Compléter le dessin de l’organigramme
traduisant l’algorithme ci- dessous :
4
2
Détecteur infrarouge
Rayonnement
infrarouge
Signal électrique
logique
Réglage de la
distance
4
2
Communiquer
4
2
Début
Saisir les notes
Calculer la moyenne générale Mg
Si la moyenne générale Mg >=10 Alors
Afficher « Réussite »
Sinon
Afficher « Non réussite »
Fin
Début
4
2
4
2
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
………………………………………………………………………………………..……….…….………
…………..……..………………
……………………………………………………..……………..……….…………...
……………………………………………………..……………..……….…………...
………………………

Nom et prénom :
……………………………………………………………………………..
……………………………………………………………………………..
Classe : 3API
………….
N°
………..….
Examen normalisé local
de Technologie
Janvier 2026
L. Collégial ELGUERGUARAT OUJDA
Durée : 1 heure
Note : ……………..….
Exercice 1 : Indiquer par une croix le type de chaque système technique ci-dessous :
Un fer à repasser
électrique
Un
compas
Un robot
extincteur de feu
Une machine
à laver
Primitif
X
Mécanisé
X
Automatisé
X
Robotisé
X
Exercice 2 : Répondre par Vrai ou Faux :
La chaîne d’information se compose par les 3 blocs de fonctions :
Acquérir, traiter, alimenter.
Faux
La carte Arduino réalise la fonction « Communiquer »
Faux
Il y a deux types de signal électrique : logique et physique
Faux
Dans un système automatisé, les tâches sont répétitives
Vrai
Exercice 3 : Compléter le tableau ci-dessous en se basant sur le diagramme suivant :
Nom du
détecteur
Consigne de
l’utilisateur
Type de signal
d’acquisition
Grandeur physique à
détecter
Détecteur
infrarouge
Réglage de la
distance
Signal électrique
logique
Rayonnement
infrarouge
Exercice 4 : Compléter le diagramme ci-dessous par les propositions suivantes :
| Ordre vers la chaîne d’énergie | Signal de commande | Informations à l’utilisateur | Traiter |
Exercice 5 : Compléter le dessin de l’organigramme traduisant l’algorithme ci-
dessous :
4
2
Détecteur infrarouge
Rayonnement
infrarouge
Signal électrique
logique
Réglage de la
distance
4
2
Communiquer
4
2
4
2
4
2
Informations à l’utilisateur
Ordre vers la chaîne d’énergie
Traiter
Correction
Signal de
commande
OUI
Début
Saisir les notes
Calculer la moyenne
générale Mg
Mg >=10 ?
Fin
Afficher « Non réussite »
NON
Afficher « Réussite »
