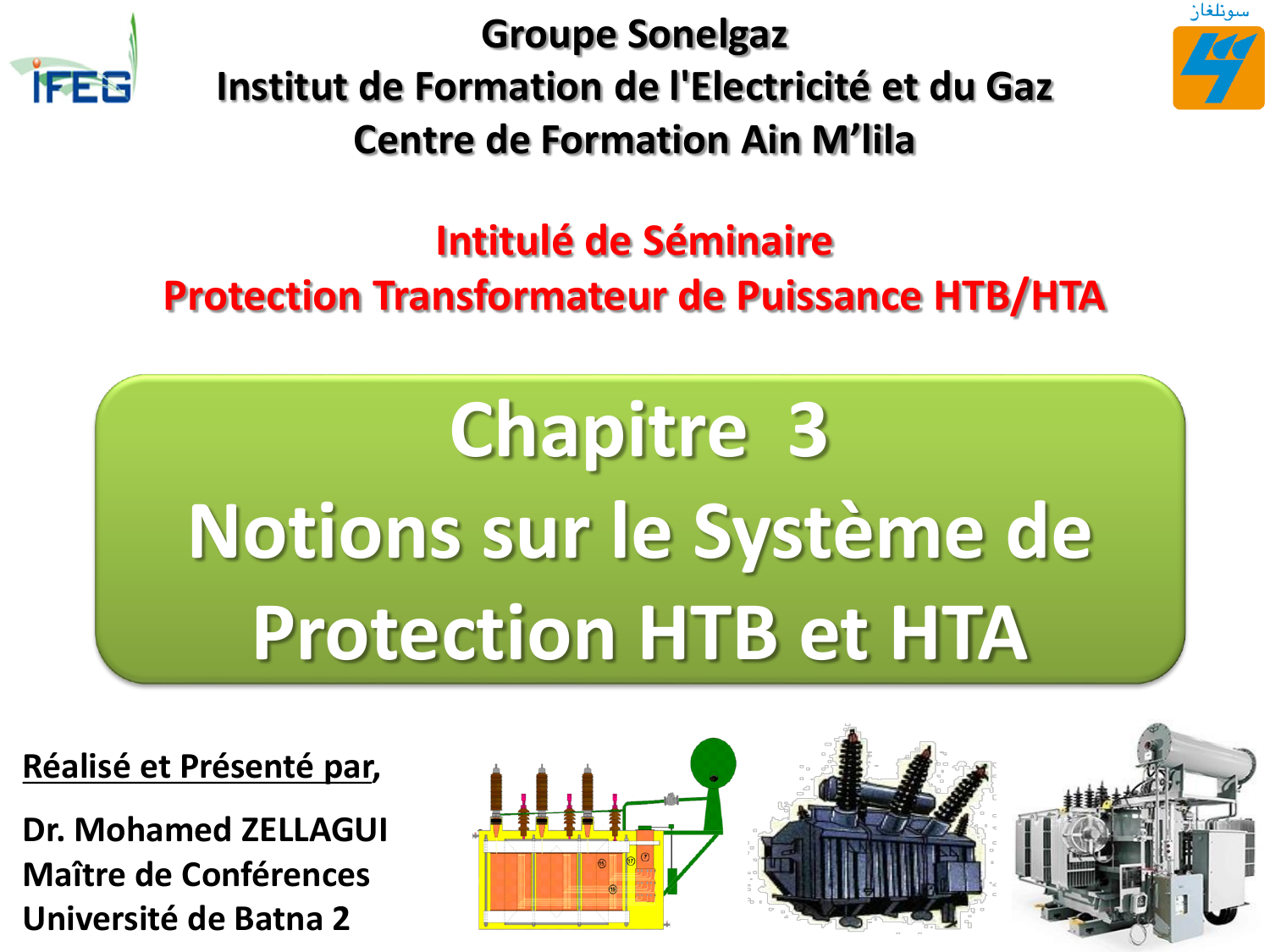

Chapitre 3
Notions sur le Système de
Protection HTB et HTA
Groupe Sonelgaz
Institut de Formation de l'Electricité et du Gaz
Centre de Formation Ain M’lila
Intitulé de Séminaire
Protection Transformateur de Puissance HTB/HTA
Réalisé et Présenté par,
Dr. Mohamed ZELLAGUI
Maître de Conférences
Université de Batna 2
Plan de Présentation
1
Thème : Protection Transformateur de Puissance Chapitre 3 : Système de Protection
1)-Constitution d’un système de protection,
2)- Transformateurs de courant,
3)- Relais de protection,
4)- Disjoncteur,
5)- Zones de protection électrique.
6)- Notions sur la sélectivité de protection.

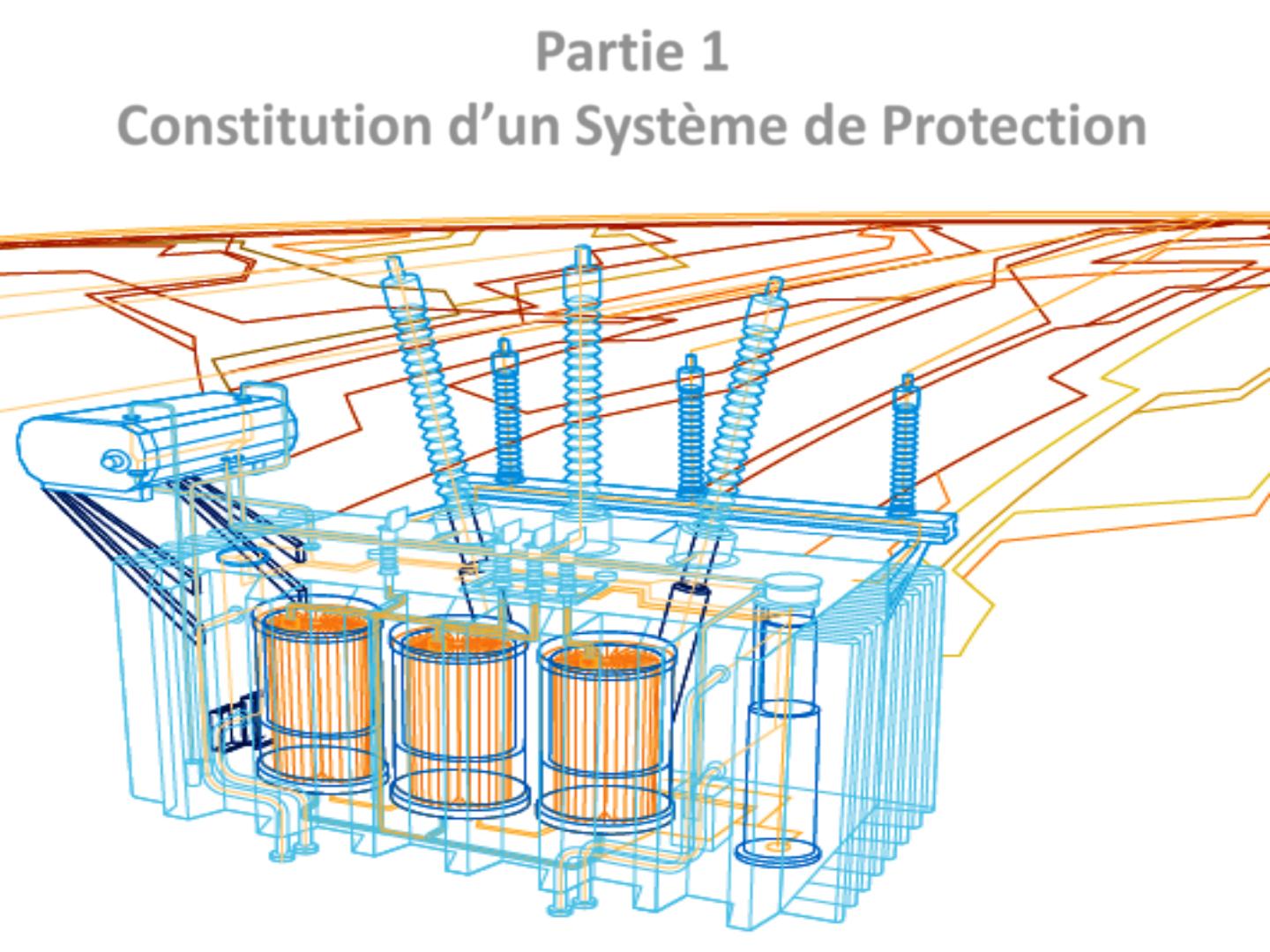

Partie 1
Constitution d’un Système de Protection
2

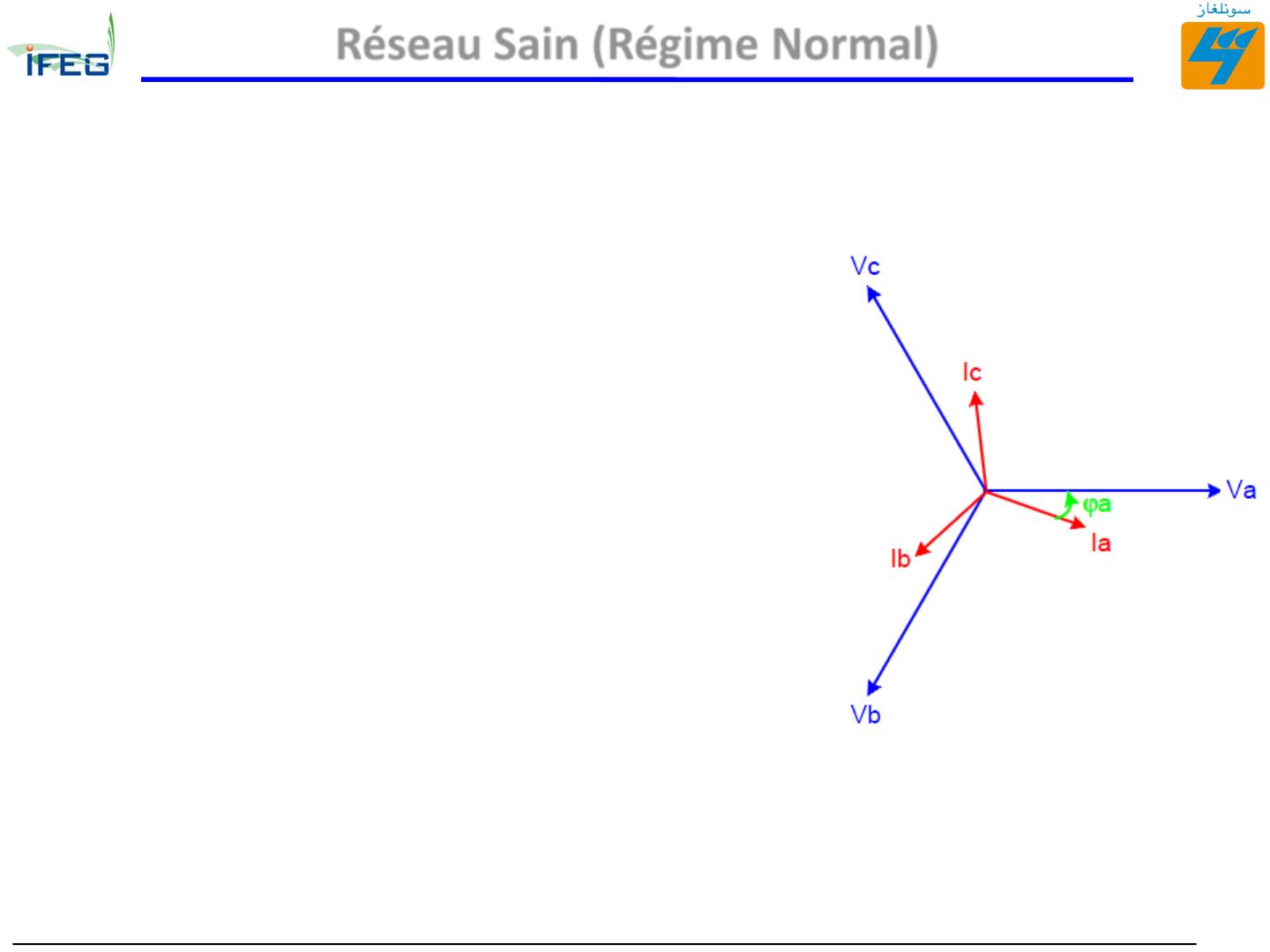

Réseau Sain (Régime Normal)
3
Thème : Protection Transformateur de Puissance Chapitre 3 : Système de Protection
Le régime normal est défini par 2 systèmes (tension et courant) :
Un système de 3 tensions égales en module et
déphasées de 120°.
Un système de fréquence fixe.
Ce système est créé par les groupes de
production.
Un système de 3 courants égaux en module et
déphasés de 120°. Ce système est imposé par les
charges connectées au réseau.
L’argument entre Vaet Ia,Vbet Ib,Vcet Iccorrespond a l’argument de la charge,
généralement compris entre 0 et 30°.
Principe
4
Thème : Protection Transformateur de Puissance Chapitre 3 : Système de Protection
Lorsqu’une anomalie (défaut) se produit sur
un élément du réseau électrique (ligne,
transformateur, alternateur…), il est
indispensable de mettre hors-tension l'élément
ou la partie du réseau en défaut affin de limiter
les dégâts que l'arc électrique peut causer et
d'éviter la répercussion du défaut sur le
fonctionnement général du réseau électrique et
des centrales de production.
