Prototypes de maquettes : énergie solaire (photovoltaïque)
Ces prototypes de maquettes sur la thématique des énergies renouvelables
permettent d’étudier la transformation de l’énergie solaire en énergie électrique

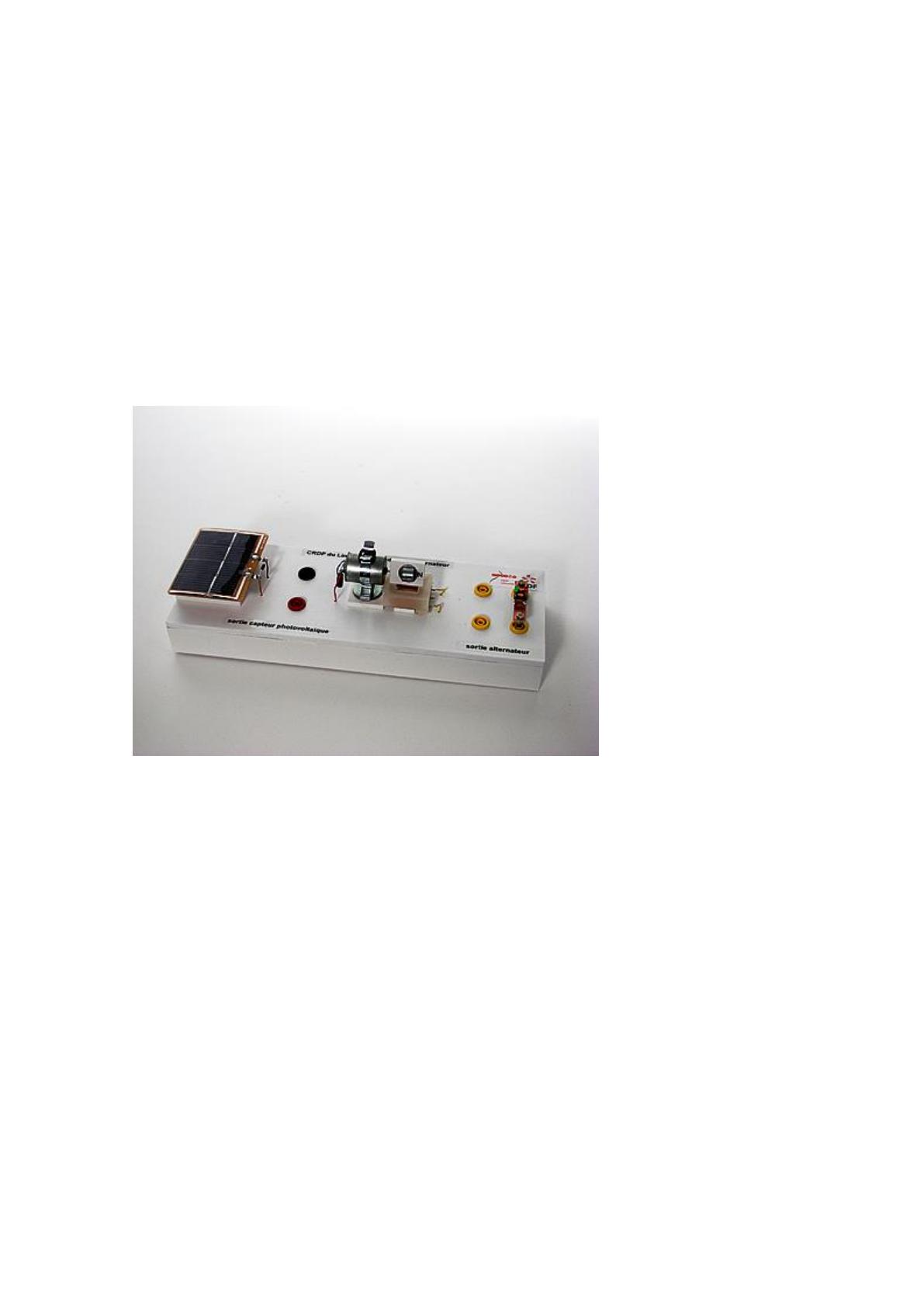

Maquette « onduleur-alternateur »
Prototype de maquette sur la thématique des énergies renouvelables pour le
collège - programme de physique, 3e, rentrée 2008
Production d’un courant continu, à partir d’un capteur solaire photovoltaïque et production
d’un courant alternatif, à partir d’un alternateur simplifié.
o Dimensions (H*l*L) : 25*10*7cm
o Prix du prototype (TTC) : 70,00 €
o Référence : EE141

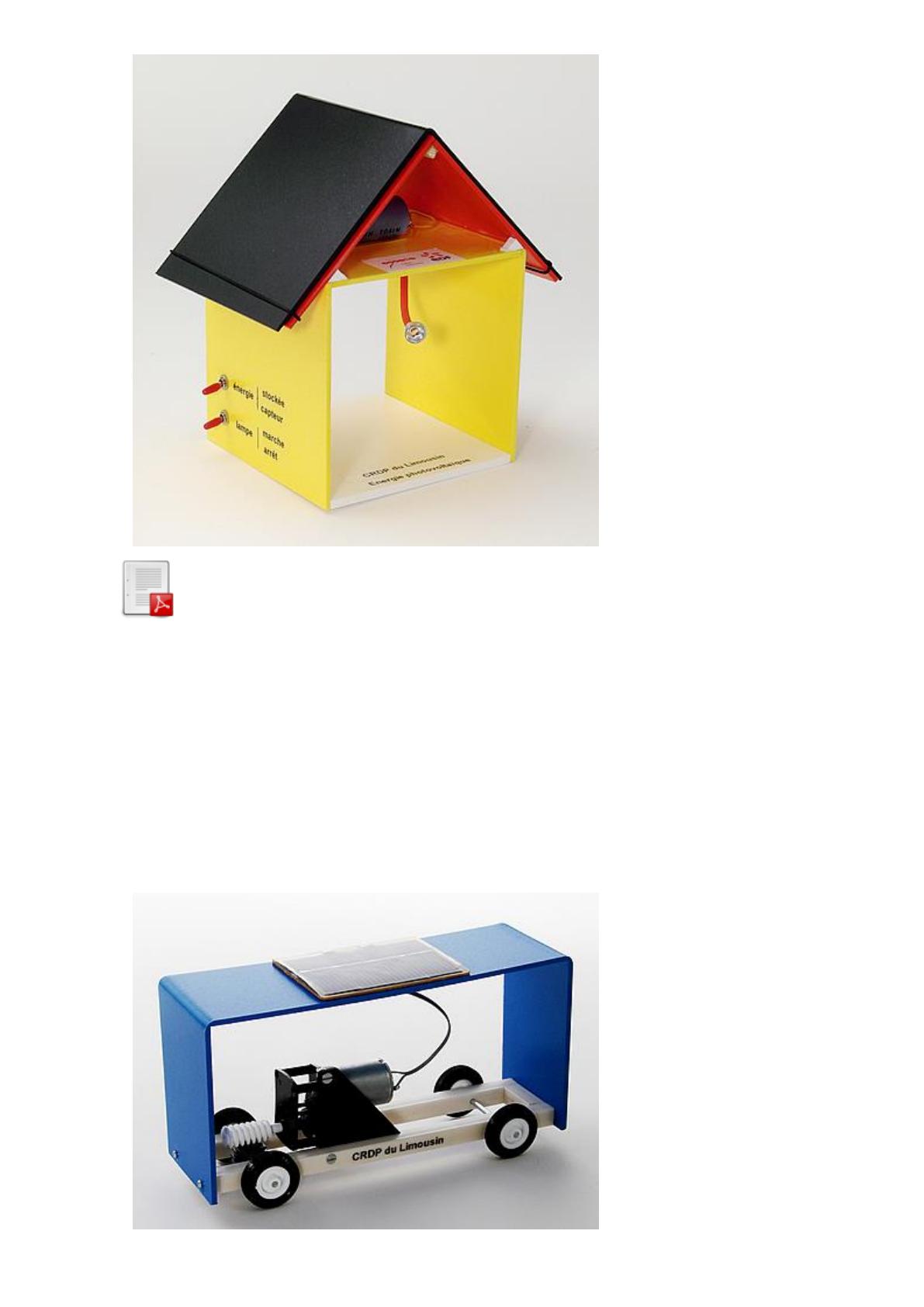

Maquette « maison photo-voltaïque » :
Maquette simplifiée d’une maison dont la toiture est équipée de capteurs solaires permettant
de transformer l’énergie lumineuse du soleil en énergie électrique. Une double toiture (cache)
permet de simuler les situations jour/nuit afin d’expérimenter les notions de transformation
directe de l’énergie et de stockage de l’énergie électrique (batterie).
o Poids : 300g
o Dimensions (H*l*L) : 16*14*10cm
o Prix du prototype (TTC) : 100,00 €
o Référence : EE138
Documentation de la maison photo-voltaïque
(format .pdf)
Véhicule électrique solaire simplifié :
Véhicule électrique simplifié utilisant l’énergie solaire. Un capteur photovoltaïque est
directement relié au moteur électrique d’entraînement.
o Poids : 200g
o Dimensions (H*l*L) : 20*7*11cm
o Modèle de base - Prix du prototype (TTC) : 82,00 €
o Référence : EE139

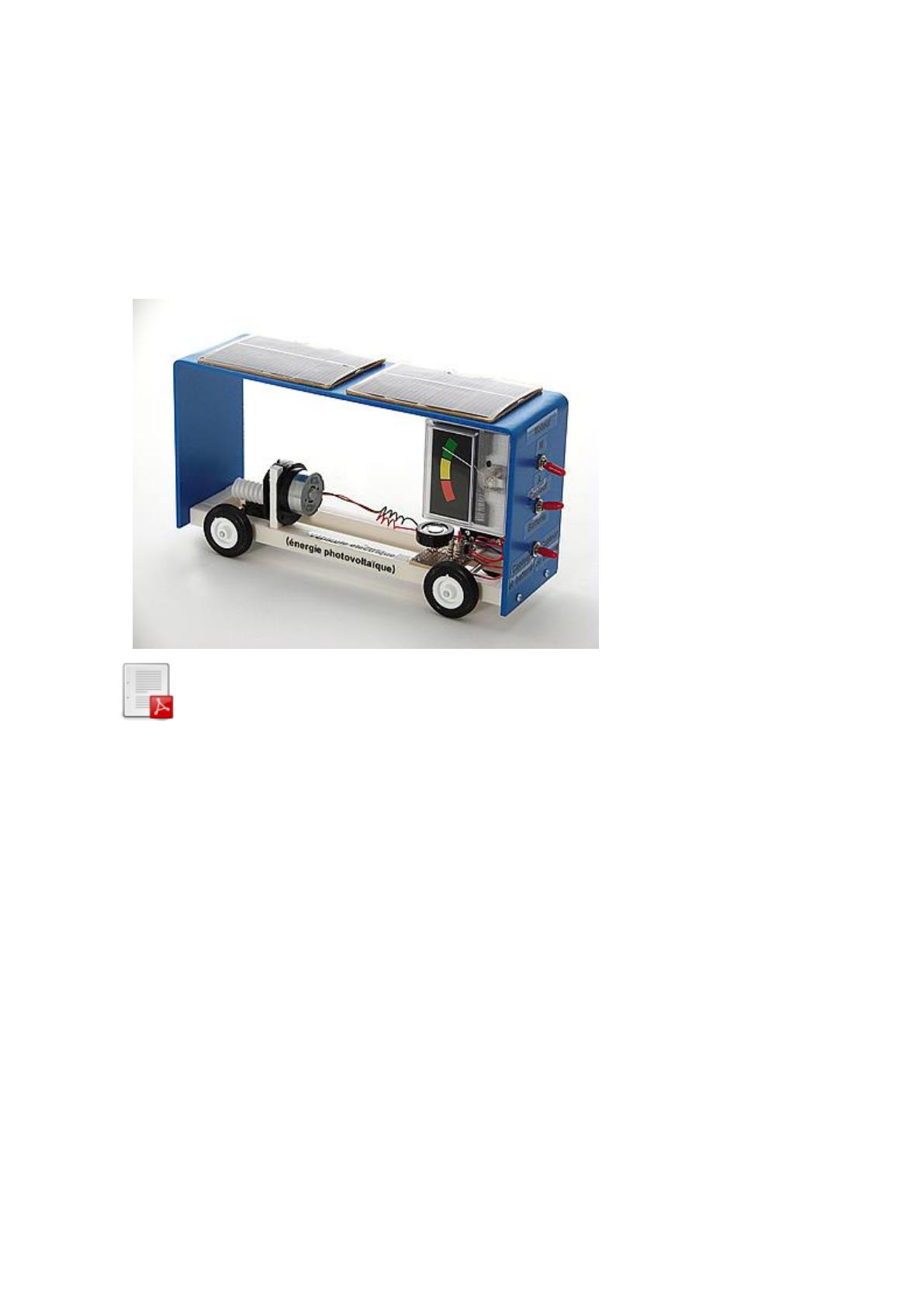

Véhicule électrique à énergie solaire :
Cette maquette permet la transformation de l’énergie solaire en énergie électrique, le stockage
de l’énergie électrique dans un accumulateur (condensateur) et le fonctionnement d’un petit
véhicule sur roues. Une jauge de niveau d’énergie (voltmètre) permet d’apprécier le niveau de
charge et de décharge de l’accumulateur.
o Poids : 400g
o Dimensions (H*l*L) : 20*7*11cm
o Modèle avec stockage d’énergie - Prix du prototype (TTC) : 135,00 €
o Référence : EE140
Documentation du véhicule électrique à énergie solaire
(format .pdf)
Avion électrique à énergie solaire :
Cet avion équipé de capteurs photo-voltaïques transforme l’énergie solaire en énergie
électrique pour alimenter son petit moteur électrique associé à une hélice. L’avion évolue en vol
circulaire autour d’un socle lorsqu’il est éclairé par une source importante de lumière (soleil ou
torche électrique de 100 watts).
o Prix du prototype (TTC) : 170,00 €
o Référence : EE143

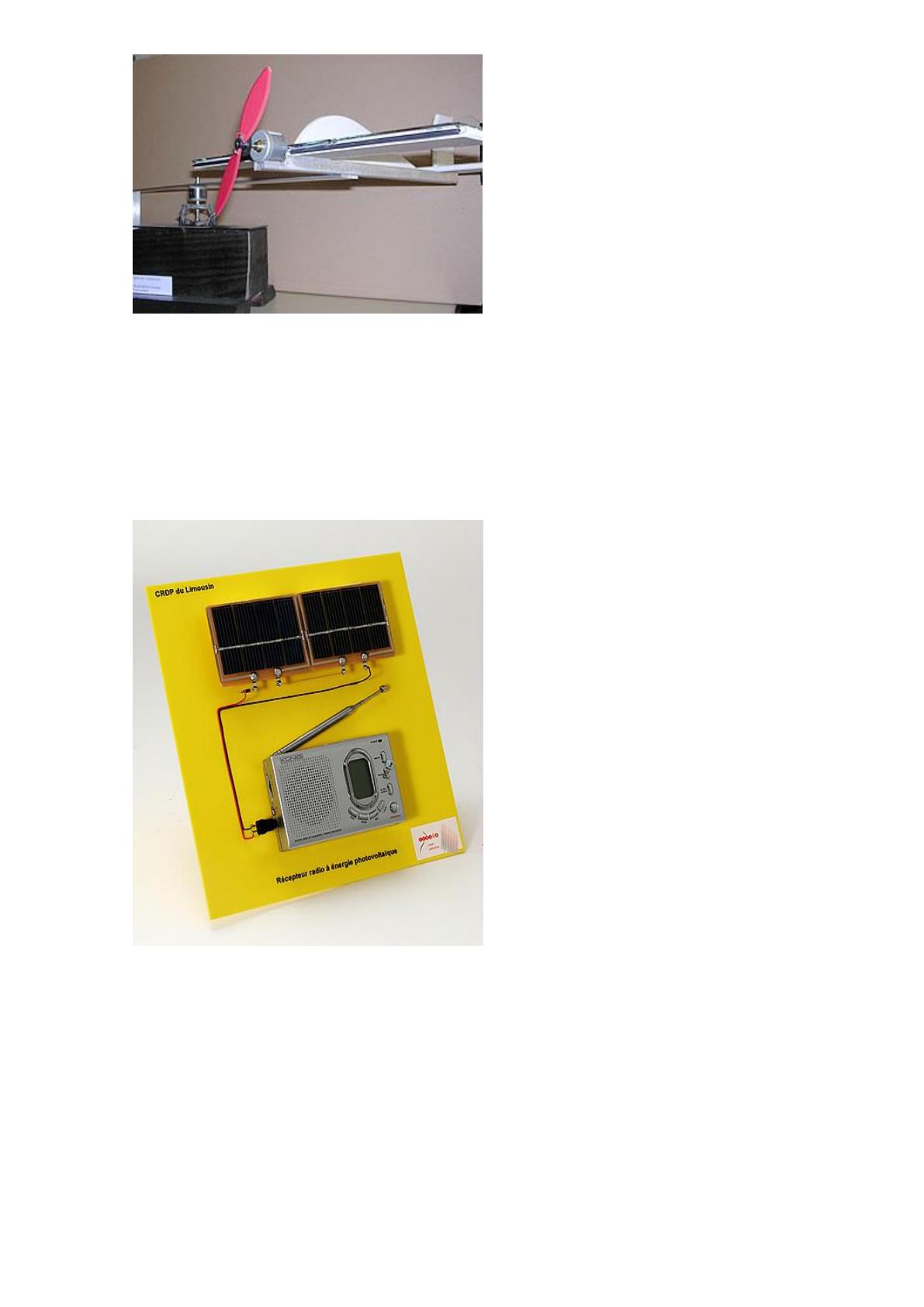

Récepteur radio à énergie solaire :
Maquette illustrant la transformation de l’énergie solaire en énergie électrique. Plusieurs
capteurs photo-voltaïques groupés permettent d’alimenter en électricité un récepteur radio
lorsqu’ils sont exposés à une source de lumière.
o Prix du prototype (TTC) : 110,00 €
o Référence : EE144
Panneau solaire auto-piloté :
Le rendement d’un capteur photo voltaïque dépend de son orientation précise par rapport aux
rayons solaires. Cette maquette gère le positionnement précis du capteur face au soleil grâce à
un module d’asservissement électronique.
o Prix du prototype (TTC) : 400,00 €
o Référence : EE142
Documentation du panneau solaire auto-piloté
Photographies non contractuelles
Pour plus d’informations concernant ces protypes, contactez le centre de ressources
pédagogiques et techniques.
D’autres maquettes vous sont proposées par le centre de ressources :
o montages pour la maternelle et le primaire
o montages et maquettes pour le collège et le lycée
Nous avons aussi besoin de vous ! Dans le cadre de ses activités, le centre de ressources
pédagogiques et techniques du CRDP du Limousin peut réaliser d’autres produits dès lors
qu’une demande soutenue de la part de nombreux collègues est présente. Aussi, vous pouvez
nous soumettre vos idées afin de permettre à d’autres établissements de profiter de maquettes
pédagogiques innovantes.
