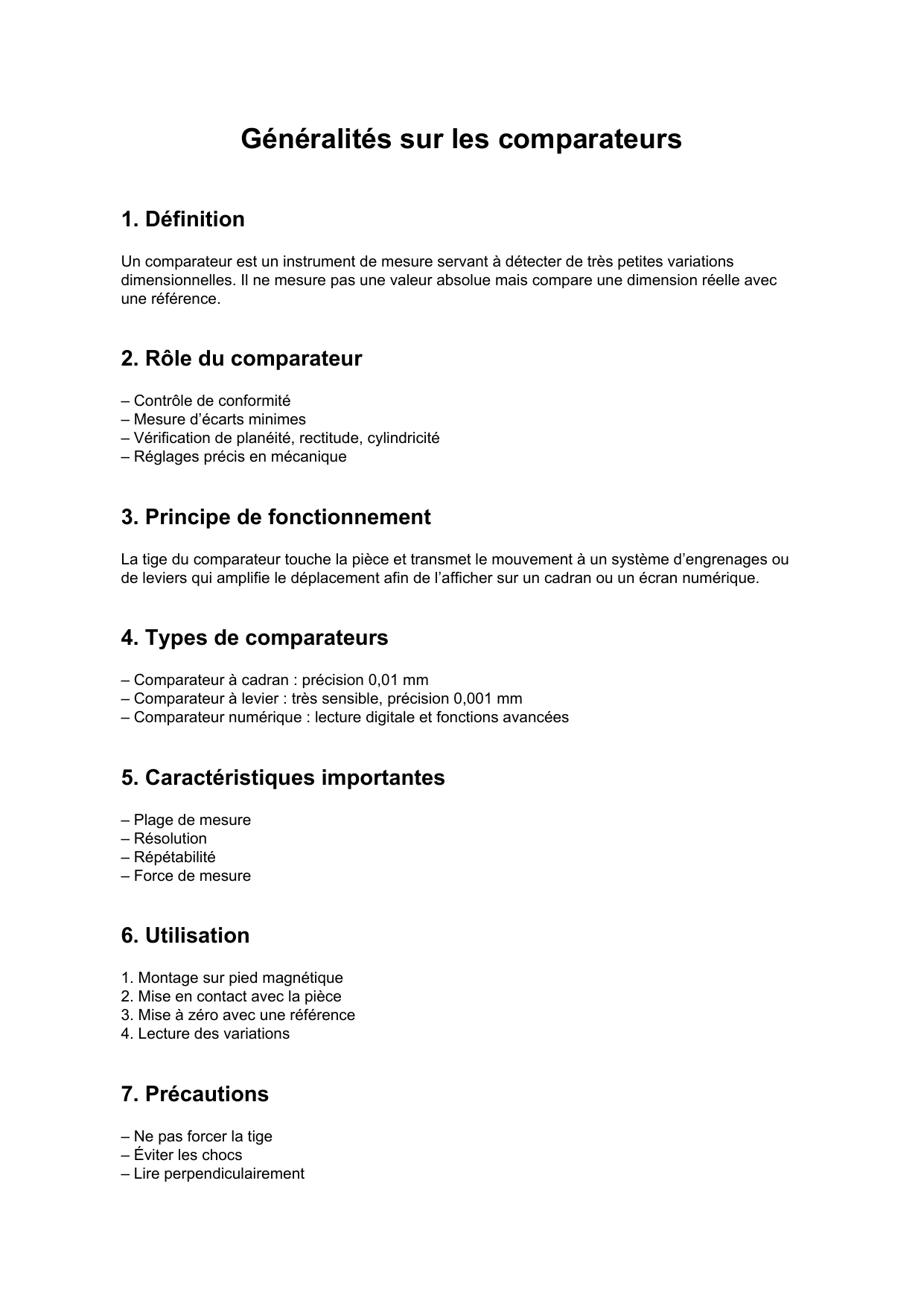

Généralités sur les comparateurs
1. Définition
Un comparateur est un instrument de mesure servant à détecter de très petites variations
dimensionnelles. Il ne mesure pas une valeur absolue mais compare une dimension réelle avec
une référence.
2. Rôle du comparateur
– Contrôle de conformité
– Mesure d’écarts minimes
– Vérification de planéité, rectitude, cylindricité
– Réglages précis en mécanique
3. Principe de fonctionnement
La tige du comparateur touche la pièce et transmet le mouvement à un système d’engrenages ou
de leviers qui amplifie le déplacement afin de l’afficher sur un cadran ou un écran numérique.
4. Types de comparateurs
– Comparateur à cadran : précision 0,01 mm
– Comparateur à levier : très sensible, précision 0,001 mm
– Comparateur numérique : lecture digitale et fonctions avancées
5. Caractéristiques importantes
– Plage de mesure
– Résolution
– Répétabilité
– Force de mesure
6. Utilisation
1. Montage sur pied magnétique
2. Mise en contact avec la pièce
3. Mise à zéro avec une référence
4. Lecture des variations
7. Précautions
– Ne pas forcer la tige
– Éviter les chocs
– Lire perpendiculairement
– Vérifier régulièrement le zéro
