17tuyaux(dimensionsetpoids)

Tuyaux (Dimensions et poids)
17.0
2013-10

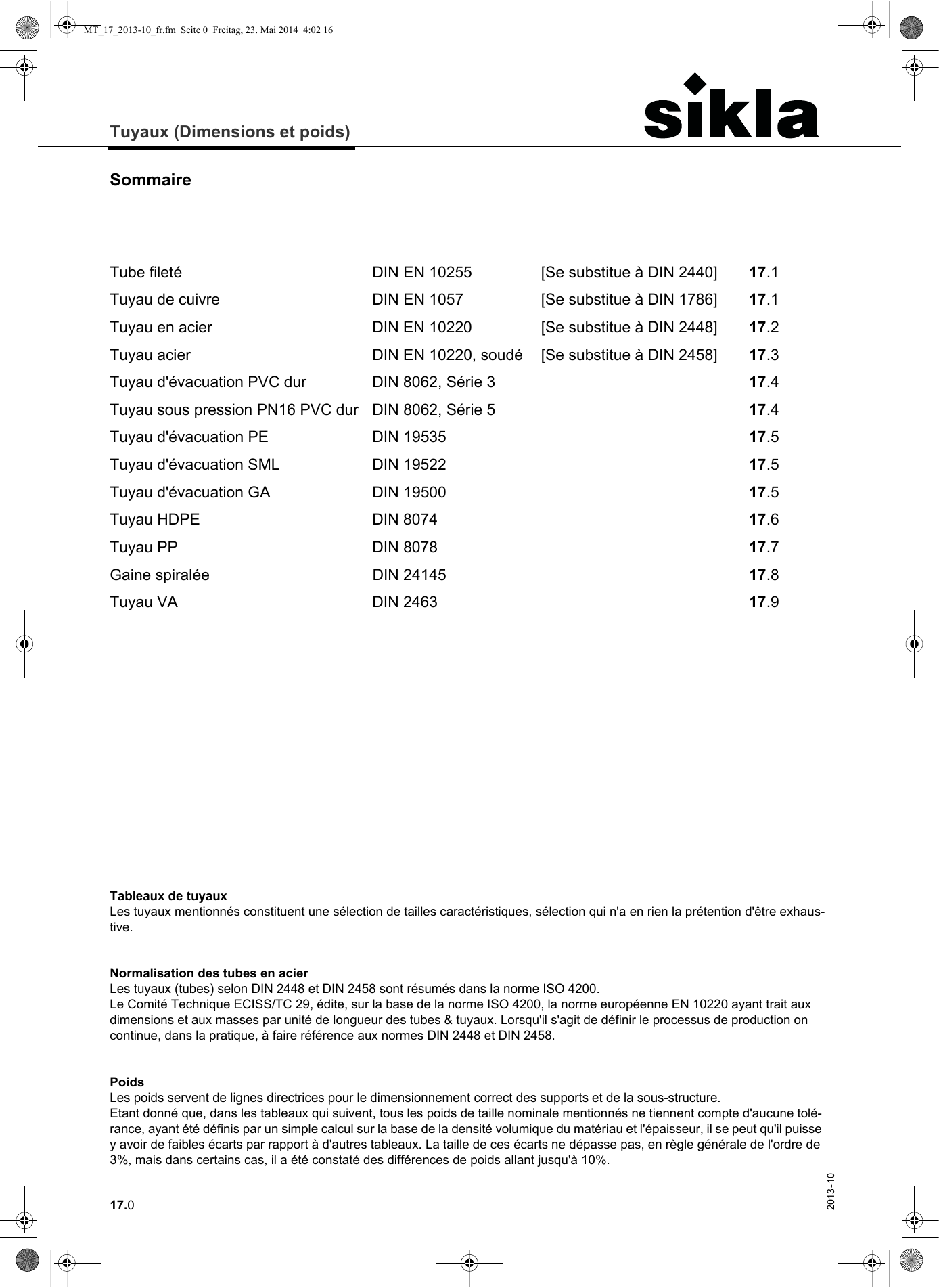

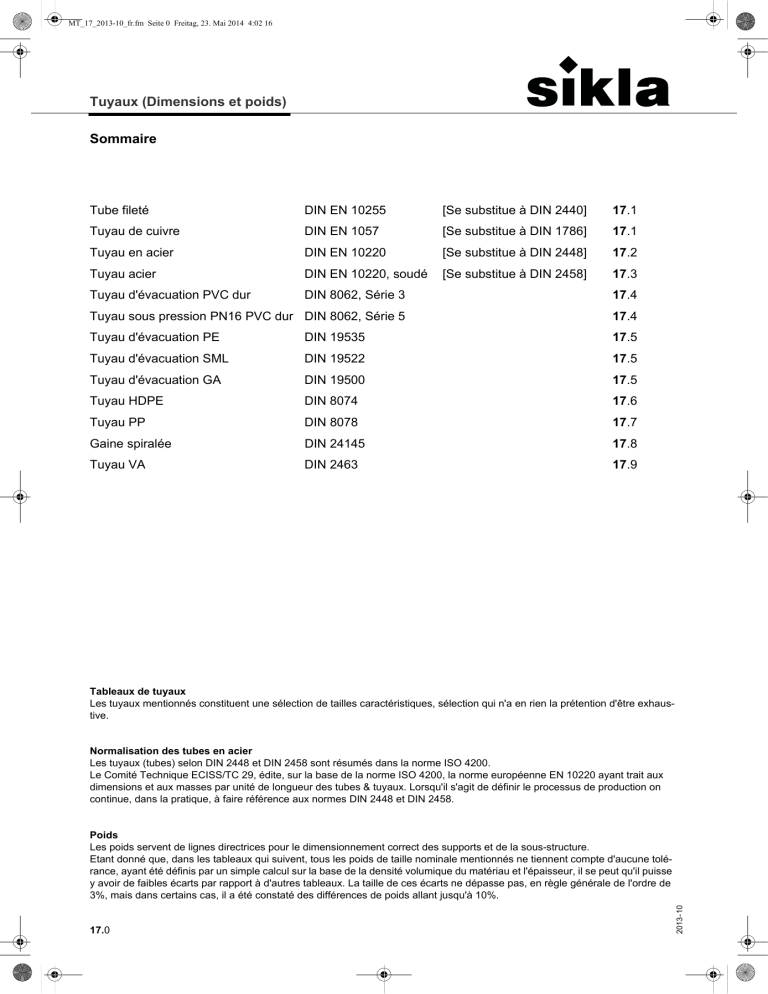

Sommaire
Tube fileté DIN EN 10255 [Se substitue à DIN 2440] 17.1
Tuyau de cuivre DIN EN 1057 [Se substitue à DIN 1786] 17.1
Tuyau en acier DIN EN 10220 [Se substitue à DIN 2448] 17.2
Tuyau acier DIN EN 10220, soudé [Se substitue à DIN 2458] 17.3
Tuyau d'évacuation PVC dur DIN 8062, Série 3 17.4
Tuyau sous pression PN16 PVC dur DIN 8062, Série 5 17.4
Tuyau d'évacuation PE DIN 19535 17.5
Tuyau d'évacuation SML DIN 19522 17.5
Tuyau d'évacuation GA DIN 19500 17.5
Tuyau HDPE DIN 8074 17.6
Tuyau PP DIN 8078 17.7
Gaine spiralée DIN 24145 17.8
Tuyau VA DIN 2463 17.9
Tableaux de tuyaux
Les tuyaux mentionnés constituent une sélection de tailles caractéristiques, sélection qui n'a en rien la prétention d'être exhaus-
tive.
Normalisation des tubes en acier
Les tuyaux (tubes) selon DIN 2448 et DIN 2458 sont résumés dans la norme ISO 4200.
Le Comité Technique ECISS/TC 29, édite, sur la base de la norme ISO 4200, la norme européenne EN 10220 ayant trait aux
dimensions et aux masses par unité de longueur des tubes & tuyaux. Lorsqu'il s'agit de définir le processus de production on
continue, dans la pratique, à faire référence aux normes DIN 2448 et DIN 2458.
Poids
Les poids servent de lignes directrices pour le dimensionnement correct des supports et de la sous-structure.
Etant donné que, dans les tableaux qui suivent, tous les poids de taille nominale mentionnés ne tiennent compte d'aucune tolé-
rance, ayant été définis par un simple calcul sur la base de la densité volumique du matériau et l'épaisseur, il se peut qu'il puisse
y avoir de faibles écarts par rapport à d'autres tableaux. La taille de ces écarts ne dépasse pas, en règle générale de l'ordre de
3%, mais dans certains cas, il a été constaté des différences de poids allant jusqu'à 10%.
MT_17_2013-10_fr.fm Seite 0 Freitag, 23. Mai 2014 4:02 16

Tuyaux (Dimensions et poids)
17.1
2013-10
Tube fileté DIN EN 10255 [Se substitue à DIN 2440]
Tuyau de cuivre DIN EN 1057 [Se substitue à DIN 1786]
Diamètre nominal Ø Extérieur Epaisseur de paroi Poids du tuyau Capacité en eau Tuyau + eau
[Zoll] [mm] [mm] [kg/m] [l/m] [kg/m]
1/4 13,5 2,35 0,65 0,06 0,71
3/8 17,2 2,35 0,86 0,12 0,98
1/2 21,3 2,65 1,22 0,20 1,42
3/4 26,9 2,65 1,58 0,37 1,95
1 33,7 3,25 2,44 0,58 3,02
1/1/4 42,4 3,25 3,14 1,01 4,15
1/1/2 48,3 3,25 3,61 1,37 4,98
2 60,3 3,65 5,10 2,21 7,31
2/1/2 76,1 3,65 6,52 3,72 10,24
3 88,9 4,05 8,47 5,13 13,60
4 114,3 4,50 12,19 8,71 20,89
5 139,7 4,85 16,13 13,27 29,40
6 165,1 4,85 19,17 18,97 38,13
Ø Extérieur Epaisseur de paroi Poids du tuyau Capacité en eau Tuyau + eau
[mm] [mm] [kg/m] [l/m] [kg/m]
10,0 1,0 0,25 0,05 0,30
12,0 1,0 0,31 0,08 0,39
15,0 1,0 0,39 0,13 0,53
18,0 1,0 0,48 0,20 0,68
22,0 1,0 0,59 0,31 0,91
28,0 1,5 1,12 0,49 1,61
35,0 1,5 1,41 0,80 2,22
42,0 1,5 1,71 1,19 2,90
54,0 2,0 2,93 1,96 4,89
64,0 2,0 3,49 2,83 6,32
76,1 2,0 4,17 4,08 8,25
88,9 2,0 4,89 5,66 10,55
108,0 2,5 7,42 8,33 15,76
133,0 3,0 10,98 12,67 23,65
159,0 3,0 13,17 18,39 31,56
219,0 3,0 18,24 35,63 53,87
267,0 3,0 22,29 53,50 75,80
MT_17_2013-10_fr.fm Seite 1 Freitag, 23. Mai 2014 4:02 16

Tuyaux (Dimensions et poids)
17.2
2013-10
Tuyau en acier DIN EN 10220 [Se substitue à DIN 2448]
Ø Extérieur Epaisseur de paroi
normale
Poids du tuyau Capacité en eau Tuyau + eau
[mm] [mm] [kg/m] [l/m] [kg/m]
10,2 1,6 0,34 0,04 0,38
13,5 1,8 0,52 0,08 0,60
16,0 1,8 0,63 0,12 0,75
17,2 1,8 0,68 0,15 0,83
20,0 2,0 0,89 0,20 1,09
21,3 2,0 0,95 0,24 1,19
25,0 2,0 1,13 0,35 1,48
26,9 2,3 1,40 0,39 1,79
30,0 2,6 1,76 0,48 2,24
31,8 2,6 1,87 0,56 2,43
33,7 2,6 1,99 0,64 2,63
38,0 2,6 2,27 0,84 3,11
42,4 2,6 2,55 1,09 3,64
44,5 2,6 2,69 1,21 3,90
48,3 2,6 2,93 1,46 4,39
51,0 2,6 3,10 1,65 4,75
57,0 2,9 3,87 2,06 5,93
60,3 2,9 4,11 2,33 6,44
63,5 2,9 4,33 2,61 6,95
70,0 2,9 4,80 3,24 8,04
76,1 2,9 5,24 3,88 9,12
82,5 3,2 6,26 4,55 10,81
88,9 3,2 6,76 5,35 12,11
101,6 3,6 8,70 7,00 15,70
108,0 3,6 9,27 7,98 17,25
114,3 3,6 9,83 9,01 18,84
127,0 4,0 12,13 11,12 23,26
133,0 4,0 12,73 12,27 25,00
139,7 4,0 13,39 13,62 27,01
152,4 4,5 16,41 16,15 32,56
159,0 4,5 17,15 17,67 34,82
168,3 4,5 18,18 19,93 38,11
177,8 5,0 21,31 22,11 43,42
193,7 5,4 25,08 26,27 51,35
219,1 5,9 31,02 33,75 64,77
244,5 6,3 37,01 42,24 79,25
273,0 6,3 41,44 53,26 94,69
323,9 7,1 55,47 75,33 130,80
355,6 8,0 68,58 90,58 159,16
406,4 8,8 86,29 118,73 205,01
457,0 10,0 110,24 149,99 260,22
508,0 11,0 134,82 185,51 320,33
559,0 12,5 168,47 223,96 392,43
610,0 12,5 184,19 268,78 452,97
MT_17_2013-10_fr.fm Seite 2 Freitag, 23. Mai 2014 4:02 16

Tuyaux (Dimensions et poids)
17.3
2013-10
Tuyau acier DIN EN 10220 soudé [Se substitue à DIN 2458]
Ø Extérieur Epaisseur de paroi normale Poids du tuyau Capacité en eau Tuyau + eau
[mm] [mm] [kg/m] [l/m] [kg/m]
10,2 1,60,340,040,38
13,5 1,80,520,080,60
16,0 1,80,630,120,75
17,2 1,80,680,150,83
19,0 2,00,840,181,02
20,0 2,00,890,201,09
21,3 2,00,950,241,19
25,0 2,01,130,351,48
25,4 2,01,150,361,51
26,9 2,01,230,411,64
30,0 2,01,380,531,91
31,8 2,01,470,612,08
33,7 2,01,560,692,26
38,0 2,32,020,882,90
42,4 2,32,271,123,40
44,5 2,32,391,253,64
48,3 2,3 2,61 1,50 4,11
51,0 2,32,761,694,45
54,0 2,32,931,924,85
57,0 2,33,102,165,26
60,3 2,33,292,445,73
63,5 2,63,902,676,57
70,0 2,64,323,307,62
73,0 2,64,513,618,12
76,1 2,64,713,958,66
82,5 2,65,124,699,82
88,9 2,9 6,15 5,42 11,57
101,6 2,9 7,06 7,21 14,27
108,0 2,9 7,52 8,20 15,72
114,3 3,2 8,77 9,14 17,91
127,0 3,2 9,77 11,42 21,19
133,0 3,6 11,49 12,43 23,92
139,7 3,6 12,08 13,79 25,87
152,4 4,0 14,64 16,38 31,02
159,0 4,0 15,29 17,91 33,20
168,3 4,0 16,21 20,18 36,39
177,8 4,5 19,23 22,38 41,61
193,7 4,5 21,00 26,79 47,79
219,1 4,5 23,82 34,67 58,48
244,5 5,0 29,53 43,19 72,72
273,0 5,0 33,05 54,33 87,37
323,9 5,6 43,96 76,80 120,76
355,6 5,6 48,34 93,16 141,49
406,4 6,3 62,16 121,80 183,96
457,0 6,3 70,02 155,11 225,13
508,0 6,3 77,95 192,75 270,70
559,0 6,3 85,87 234,48 320,35
610,0 6,3 93,80 280,30 374,09
MT_17_2013-10_fr.fm Seite 3 Freitag, 23. Mai 2014 4:02 16

Tuyaux (Dimensions et poids)
17.4
2013-10
Tuyau d'évacuation PVC dur DIN 8062, Série 3
Tuyau sous pression PN16 PVC dur DIN 8062, Série 5
Diamètre nominal Ø Extérieur Epaisseur de
paroi
Poids du tuyau Capacité en eau Tuyau + eau
[mm] [mm] [mm] [kg/m] [l/m] [kg/m]
40 50 1,8 0,40 1,69 2,09
50 63 1,9 0,53 2,75 3,29
70 75 2,2 0,73 3,91 4,65
80 90 2,7 1,08 5,62 6,70
100 110 3,2 1,57 8,43 10,00
125 125 3,7 2,06 10,86 12,92
150 160 4,7 3,35 17,81 21,16
- 180 5,3 4,25 22,54 26,78
- 200 5,9 5,25 27,82 33,07
- 225 6,6 6,61 35,23 41,84
- 250 7,3 8,13 43,52 51,65
- 280 8,2 10,22 54,57 64,80
- 315 9,2 12,90 69,09 82,00
Diamètre nominal Ø Extérieur Epaisseur de
paroi
Poids du tuyau Capacité en eau Tuyau + eau
[mm] [mm] [mm] [kg/m] [l/m] [kg/m]
10 16 1,2 0,08 0,15 0,23
15 20 1,5 0,13 0,23 0,35
20 25 1,9 0,20 0,35 0,55
25 32 2,4 0,33 0,58 0,91
32 40 3,0 0,51 0,91 1,42
40 50 3,7 0,79 1,43 2,21
50 63 4,7 1,26 2,26 3,51
65 75 5,6 1,78 3,20 4,98
80 90 6,7 2,56 4,61 7,17
100 110 8,2 3,83 6,88 10,71
125 140 10,4 6,18 11,16 17,34
150 160 11,9 8,08 14,57 22,65
- 180 13,4 10,24 18,43 28,67
- 200 14,9 12,65 22,75 35,40
- 225 16,7 15,96 28,83 44,79
- 250 18,6 19,74 35,57 55,31
- 280 20,8 24,73 44,64 69,37
- 315 23,4 31,30 56,49 87,79
