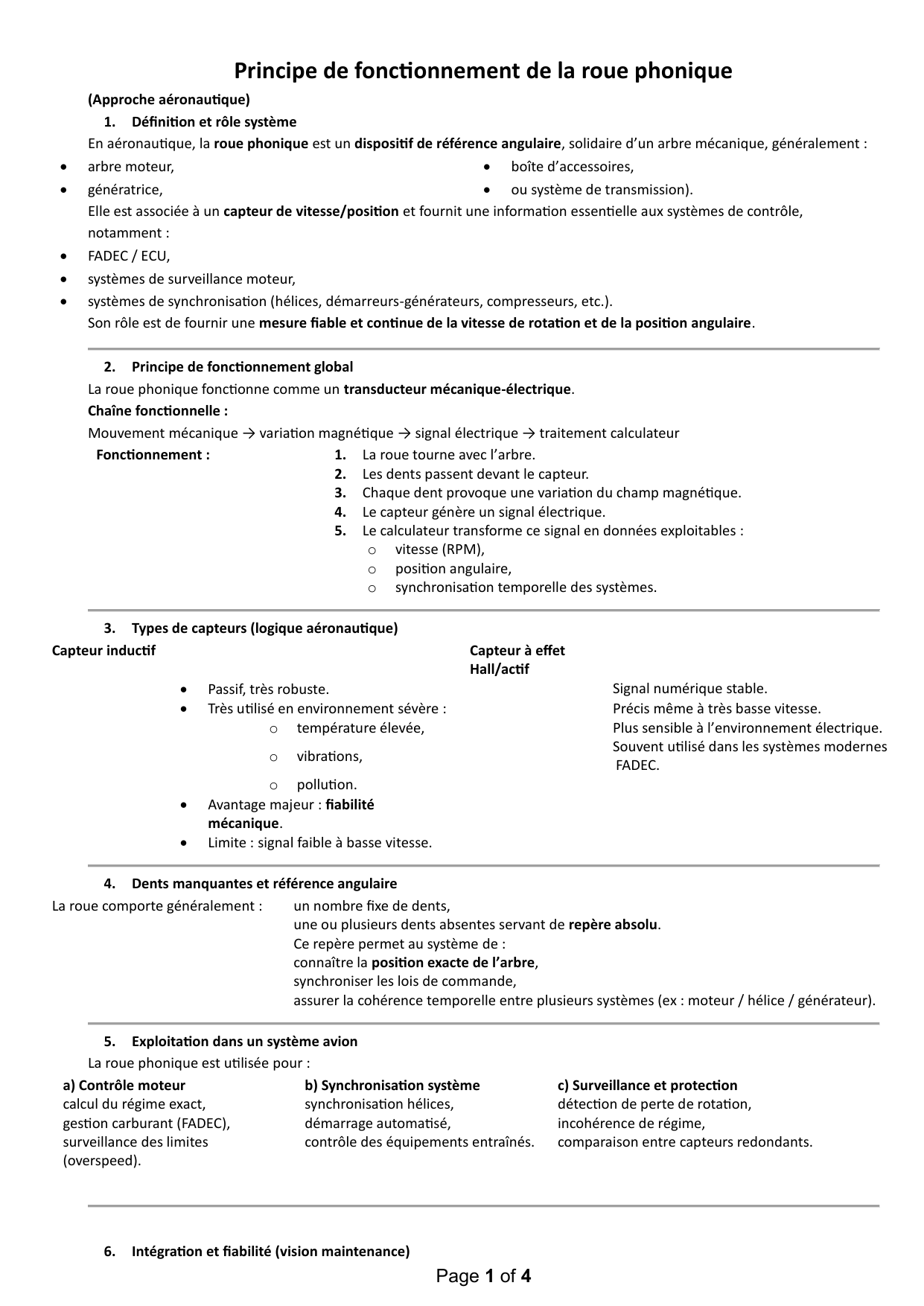

Principe de fonconnement de la roue phonique
(Approche aéronauque)
1. Dénion et rôle système
En aéronauque, la roue phonique est un disposif de référence angulaire, solidaire d’un arbre mécanique, généralement :
 arbre moteur,
 génératrice,
 boîte d’accessoires,
 ou système de transmission).
Elle est associée à un capteur de vitesse/posion et fournit une informaon essenelle aux systèmes de contrôle,
notamment :
 FADEC / ECU,
 systèmes de surveillance moteur,
 systèmes de synchronisaon (hélices, démarreurs-générateurs, compresseurs, etc.).
Son rôle est de fournir une mesure able et connue de la vitesse de rotaon et de la posion angulaire.
2. Principe de fonconnement global
La roue phonique fonconne comme un transducteur mécanique-électrique.
Chaîne fonconnelle :
Mouvement mécanique → variaon magnéque → signal électrique → traitement calculateur
Fonconnement :
1. La roue tourne avec l’arbre.
2. Les dents passent devant le capteur.
3. Chaque dent provoque une variaon du champ magnéque.
4. Le capteur génère un signal électrique.
5. Le calculateur transforme ce signal en données exploitables :
o vitesse (RPM),
o posion angulaire,
o synchronisaon temporelle des systèmes.
3. Types de capteurs (logique aéronauque)
Capteur inducf
Capteur à eet
Hall/acf
 Passif, très robuste.
Signal numérique stable.
 Très ulisé en environnement sévère :
Précis même à très basse vitesse.
o température élevée,
Plus sensible à l’environnement électrique.
o vibraons,
Souvent ulisé dans les systèmes modernes
FADEC.
o polluon.
 Avantage majeur : abilité
mécanique.
 Limite : signal faible à basse vitesse.
4. Dents manquantes et référence angulaire
La roue comporte généralement :
un nombre xe de dents,
une ou plusieurs dents absentes servant de repère absolu.
Ce repère permet au système de :
connaître la posion exacte de l’arbre,
synchroniser les lois de commande,
assurer la cohérence temporelle entre plusieurs systèmes (ex : moteur / hélice / générateur).
5. Exploitaon dans un système avion
La roue phonique est ulisée pour :
a) Contrôle moteur
b) Synchronisaon système
c) Surveillance et protecon
calcul du régime exact,
synchronisaon hélices,
détecon de perte de rotaon,
geson carburant (FADEC),
démarrage automasé,
incohérence de régime,
surveillance des limites
(overspeed).
contrôle des équipements entraînés.
comparaison entre capteurs redondants.
6. Intégraon et abilité (vision maintenance)

Page 2 of 4
En aéronauque, on insiste sur :
Tolérances mécaniques
Environnement
Redondance Souvent :
-écart capteur / roue strictement déni,
-vibraons,
-double capteur,
-concentricité et alignement criques.
-température,
-double chaîne de mesure,
-contaminaon métallique.
-comparaison logique dans le calculateur.
Objecf : détecon de panne sans perte de foncon crique.
7. Modes de défaillance typiques
dent manquante non conforme,
Conséquences possibles :
capteur défaillant,
bascule en mode dégradé FADEC,
câblage endommagé,
alarme cockpit,
polluon métallique,
limitaon de régime,
désalignement.
interdicon de démarrage.
8. Synthèse aéronauque
La roue phonique est un organe passif simple, mais crique dans l’architecture système avion.
Elle permet de :
 transformer un mouvement mécanique en informaon numérique,
 assurer la cohérence temporelle des systèmes,
 garanr un pilotage sûr et précis du moteur et des équipements associés.
En aéronauque, la roue phonique est typiquement un exemple de composant simple, robuste, mais indispensable à la
sécurité et à la cercaon des systèmes.
Schéma mental simplié
Roue dentée → Capteur → Signal électrique → Calculateur → Injecon / Allumage
En résumé (version "rapport technique")
La roue phonique est un disposif de mesure angulaire basé sur une roue dentée et un capteur magnéque. Elle permet de
converr un mouvement de rotaon mécanique en signaux électriques exploitables par un calculateur an de déterminer la
vitesse et la posion précise d’un arbre, condion indispensable au pilotage des systèmes modernes d’allumage et
d’injecon.
In English Bellow
Operating Principle of the Reluctor Wheel

Page 3 of 4
(Aeronaucal Approach)
1. Denion and System Role
In aeronaucs, the reluctor wheel (also called phonic wheel or target wheel) is an angular reference device, mechanically
coupled to a rotang sha (generally:
 engine sha,
 generator,
 accessory gearbox,
 or transmission system).
It is associated with a speed/posion sensor and provides essenal informaon to control systems, in parcular:
 FADEC / ECU,
 engine monitoring systems,
 synchronizaon systems (propellers, starter-generators, compressors, etc.).
Its role is to provide a reliable and connuous measurement of rotaonal speed and angular posion.
2. General Operang Principle
The reluctor wheel operates as a mechanical-to-electrical transducer.
Funconal chain:
Mechanical moon → magnec variaon → electrical signal → computer
processing
Operaon:
 The wheel rotates with the sha.
 The teeth pass in front of the sensor.
 Each tooth causes a variaon in the magnec eld.
 The sensor generates an electrical signal.
 The computer converts this signal into usable data:
o speed (RPM),
o angular posion,
o system me synchronizaon.
3. Types of Sensors (Aeronaucal Logic)
Inducve Sensor
Hall-Eect / Acve Sensor
 Passive, very robust.
 Stable digital signal.
 Widely used in harsh environments:
 Accurate even at very low speed.
o high temperature,
 More sensive to the electrical environment.
o vibraons,
 Commonly used in modern FADEC systems.
o contaminaon.
 Major advantage: high mechanical reliability.
 Limitaon: weak signal at low speed.
4. Missing Teeth and Angular Reference
The wheel generally includes:
a xed number of teeth,
one or more missing teeth acng as an absolute reference.
This reference allows the system to:
know the exact posion of the sha,
synchronize control laws,
ensure me coherence between several systems (e.g. engine / propeller / generator).
Without this reference, only speed would be available, not a reliable posion.
5. Use in Aircra Systems
The reluctor wheel is used for:
a) Engine Control
b) System Synchronizaon
c) Monitoring and Protecon
accurate RPM calculaon,
propeller synchronizaon,
detecon of loss of rotaon,
fuel management (FADEC),
automated start sequences,
speed inconsistencies,
limit monitoring (overspeed).
control of driven equipment.
comparison between redundant sensors.
6. Integraon and Reliability (Maintenance View)
In aeronaucs, emphasis is placed on:
Mechanical Tolerances
Environment
Redundancy Oen:

Page 4 of 4
 strictly dened sensor-to-wheel gap,
 vibraons,
 dual sensors,
 crical concentricity and alignment.
 temperature,
 dual measurement chains,
 metallic contaminaon.
 logical comparison inside the computer.
Objecve: fault detecon without loss of crical funcon.
7. Typical Failure Modes
 non-compliant missing tooth,
 faulty sensor,
 damaged wiring,
 metallic contaminaon,
 misalignment.
Possible consequences:
 FADEC degraded mode,
 cockpit warning,
 RPM limitaon,
 start inhibion.
8. Aeronaucal Summary
The reluctor wheel is a simple passive component, but crical within aircra system architecture.
It allows:
 conversion of mechanical moon into digital informaon,
 system me coherence,
 safe and accurate control of the engine and associated equipment.
In aeronaucs, the reluctor wheel is a typical example of a simple, robust component that is nevertheless essenal for
system safety and cercaon.
Simplied Concept Diagram
Toothed wheel → Sensor → Electrical signal → Computer → Injecon / Ignion
Summary (Technical Report Version)
The reluctor wheel is an angular measurement device based on a toothed wheel and a magnec sensor. It converts
mechanical rotaonal moon into electrical signals processed by a computer to determine the speed and precise posion of a
sha, which is an essenal condion for controlling modern ignion and injecon systems.
