Béton Armé I : Manuel Universitaire - Chapitre 1

EST-Meknés 30/01/2020
1

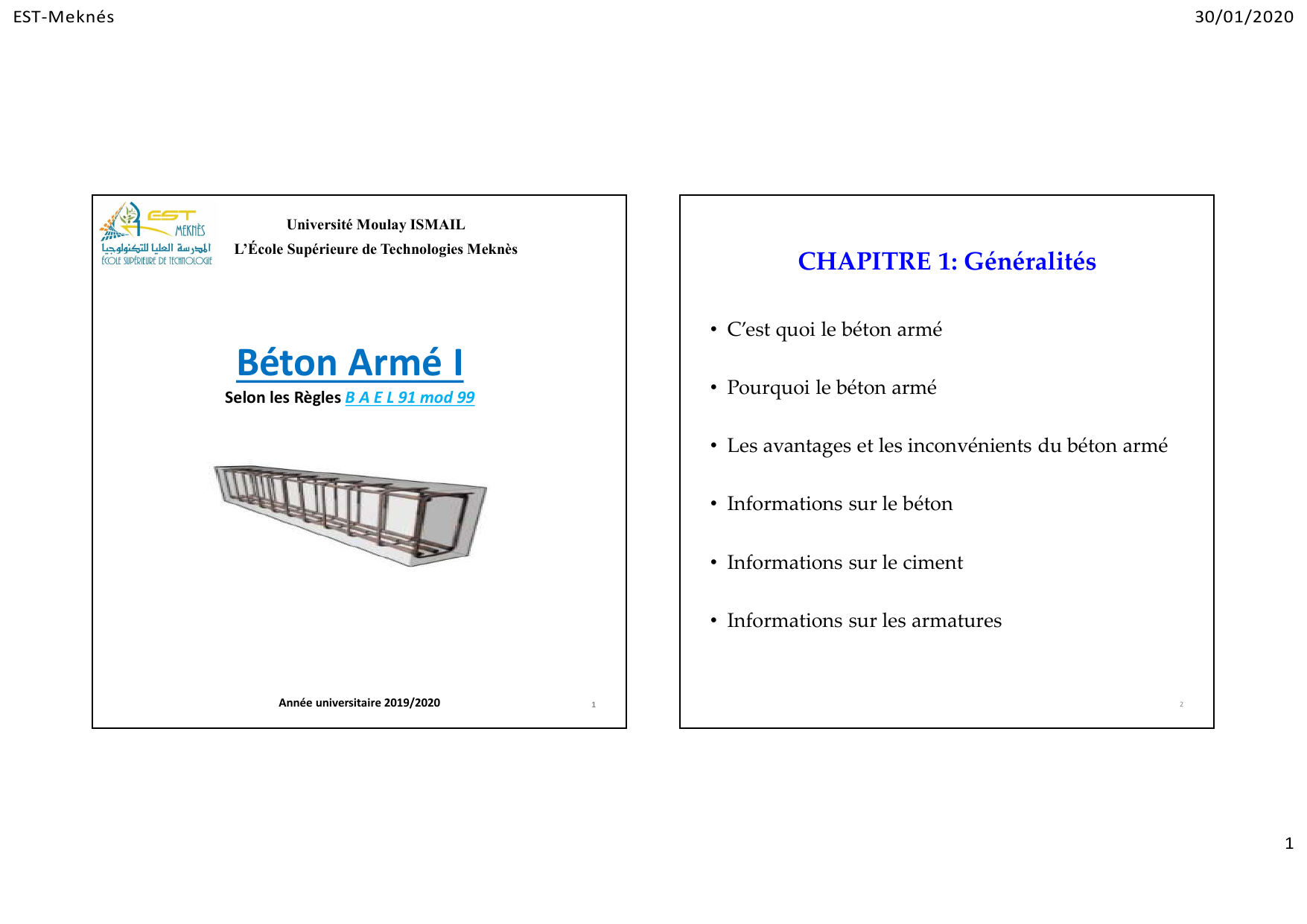

Année universitaire 2019/2020
Université Moulay ISMAIL
L’École Supérieure de Technologies Meknès
Béton Armé I
Selon les Règles B A E L 91 mod 99
1
CHAPITRE 1: Généralités
•C’est quoi le béton armé
•Pourquoi le béton armé
•Les avantages et les inconvénients du béton armé
•Informations sur le béton
•Informations sur le ciment
•Informations sur les armatures
2

EST-Meknés 30/01/2020
2
Le béton armé est un matériau qui se fabrique à partir de
composants hétérogènes mais complémentaires.
Le béton: présente une résistance à la compression assez élevée,
L’acier: présente une très bonne résistance à la traction.
Qu'est-ce que le béton armé?
3
CHAPITRE 1: Généralités
Qu'est-ce que le béton ?
Le béton est un matériau de construction formé par l’association de sable, de gravillons,
de ciment et de l’eau. Ce mélange est mis en œuvre, à l’état plastique, dans un moule
appelé coffrage. Après durcissement, le béton se présente sous la forme d’un élément de
construction monolithique très résistant. En faisant varier la nature et les proportions
des composants, on obtient des bétons aux propriétés et caractéristiques très différentes.
Exemple: béton « dosé à 350kg/ m3».
La masse volumique du béton durci est de 2400 kg par m3.
Eau
+
+Gravillons+Sable
Ciment
Adjuvant
+
4
CHAPITRE 1: Généralités

EST-Meknés 30/01/2020
3
Pourquoi du béton ?
C’est un matériau « hydraulique »;
Il est dur et solide;
Il est moulable à température ambiante;
Il est peu perméable, peu dégradable et incombustible;
C’est un matériau lourd;
Son PH basique (PH =12.5) aide à la protection des armatures
métalliques contre la corrosion;
prix modique.
Les qualités du Béton
5
CHAPITRE 1: Généralités
Pourquoi du béton ?
Son PH basique (PH =12.5) aide à la protection des armatures métalliques contre la
corrosion.
La carbonatation des ciments est due à la réaction chimique de la chaux hydratée,
libérée lors de la prise, avec le dioxyde de carbone
6
CHAPITRE 1: Généralités

EST-Meknés 30/01/2020
4
- Faible résistance en traction et fragilité, la fragilité est
dangereuse et il faut absolument s’en prémunir. Elle est cause de
ruptures brutales,
-Retrait. Le béton a du retrait qui est source de fissuration non
désirée. On canalise le problème en créant des « joints de
retrait », ses effets sont particulièrement visibles sur les
éléments peu armés durcissant à l’air.
Pourquoi du béton ?
Les défauts du Béton
7
CHAPITRE 1: Généralités
Qu'est-ce que le ciment ?
Le ciment est un liant hydraulique, c'est-à-dire une poudre minérale qui,
mélangée avec de l’eau, forme une pâte qui durcit progressivement. Le ciment est
utilisé pour solidariser entre eux des matériaux inertes comme le sable et les
gravillons pour la fabrication des mortiers et des bétons.
Le ciment est composé essentiellement de clinker (mélange calciné de calcaire et
d’argile) associé à d’autres constituants secondaires.
8
CHAPITRE 1: Généralités

EST-Meknés 30/01/2020
5
L’association béton-armatures
Le béton armé pallie les défauts du béton par l’ajout d’armatures.
•Elles reprennent les efforts de traction que le béton est inapte à reprendre seul.
•Elles apportent aux éléments renforcés la ductilité qui manque au béton seul. La
ductilité c’est le contraire de la fragilité, elle est essentielle à la sécurité. Un ductile
plie, s’étire, se déforme et se rompt que tardivement.ses fortes déformations et
larges fissures qui précèdent sa rupture alertent les utilisateurs avant qu’il soit trop
tard.
9
CHAPITRE 1: Généralités
L’armature : terme plus souvent employé au pluriel, désignant les
éléments en acier incorporés au béton. Les aciers utilisés comme
armatures présentent des caractéristiques de résistance, d’adhérence et
d’élasticité. Il existe plusieurs types d’armatures pour les ouvrages en
béton armé :
La barre droite appelée acier filant ou acier longitudinal.
Le cadre, l’étrier, l’épingle
Le chapeau
Le treillis soudé
L’association béton-armatures
C’est quoi une armature?
10
CHAPITRE 1: Généralités
