TP 3 : Étude de la force de Laplace - Rapport de travaux pratiques

TP 3 : ETUDE DE LA FORCE DE LA PLACE
I)Mesure de la force F en fonction de l’intensité du courant I
1. Donnons l’expression de calculer le champ b
2. calcul de la valeur de B moyen
On fait la somme de toute les valeurs de b trouvée et l’on divise par 8
Par conséquent B moyen = 7 ,73Mt
3. Déterminons graphiquement B graph
Pour cela on fait k /L on obtient 0 ,6075/0,08 = 7,59
4 . comparons B moyen et B graphique

TP 3 : ETUDE DE LA FORCE DE LA PLACE
On constate que les valeurs sont très proches l’une de l’autre
II) Mesure de la force en fonction de la longueur du conducteur
1 . Donnons la formule permettant de calculer B puis remplissons le tableau
B= F/I.L
2.calculons la valeur du champ magnétique du noté B moye
On fait la somme de tout les B du tableau divisé par 4 ce qui nous donne 7.22mT
3. Tracé de la courbe

TP 3 : ETUDE DE LA FORCE DE LA PLACE
Calcul graphique on fait K/I et on obtient 0.07375 T
4) Comparaison de B moyen et B graph
On constate que c’est quasiment les mêmes valeurs
III) Mesure de la force en fonction de l’angle entre le champ magnétique et le sens du courant
1 . Donnons la formule permettant de calculer le champ B puis remplissons le tableau
B= F/IL
2. Calcul de la valeur du champ noté B moyen
On fait la somme de tout les champs divisés par 12 on obtient 7 .82 mt

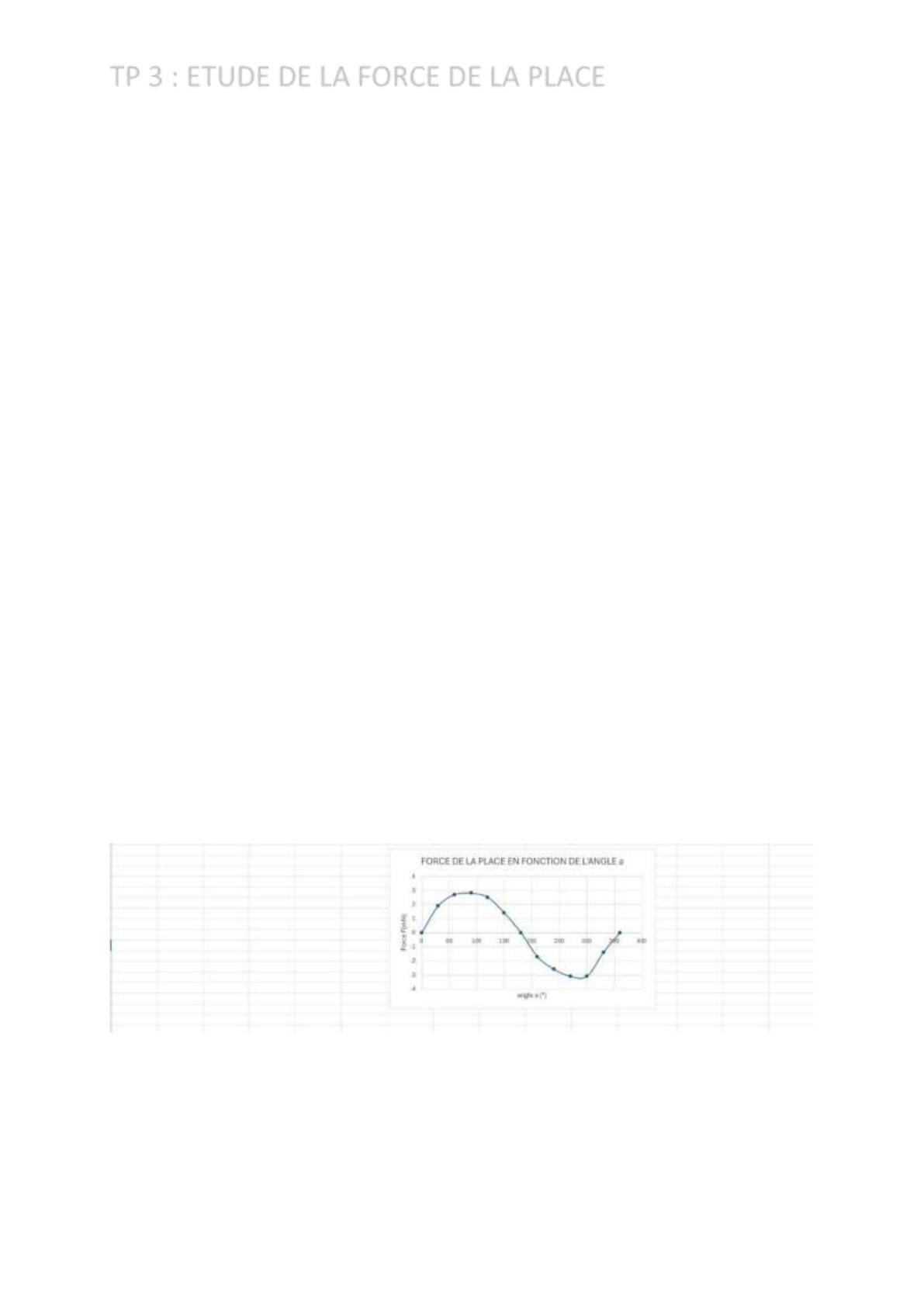

3. Tracé de la courbe

TP 3 : ETUDE DE LA FORCE DE LA PLACE
4. Comparaisons
B moyen et B graphique sont presque similaire
5. calcul de l’écart quadratique moyen
Pour 30 degré : 1,9-1 ,6=0 ,29
Pour 60 degré : 2,7-2,79=-0,09
Pour 90 degré : 2,8-3,23=-0,43
On procède ainsi pour tout les points et on fait la somme au carré de tous ces ecarts on obtient
0,25Nm
Iiii)Etude de la force entre deux conducteurs rectiligne parallèles parcourus par un courant
1.Calculons la valeur du paramètre r F/I² L
K moye=(3 ,51 +1 ,88 + 1,56+1,41+1,60+1,69+1,68+1,76 10^-7)/8
K moye=1,88 10^-7 T . m/A

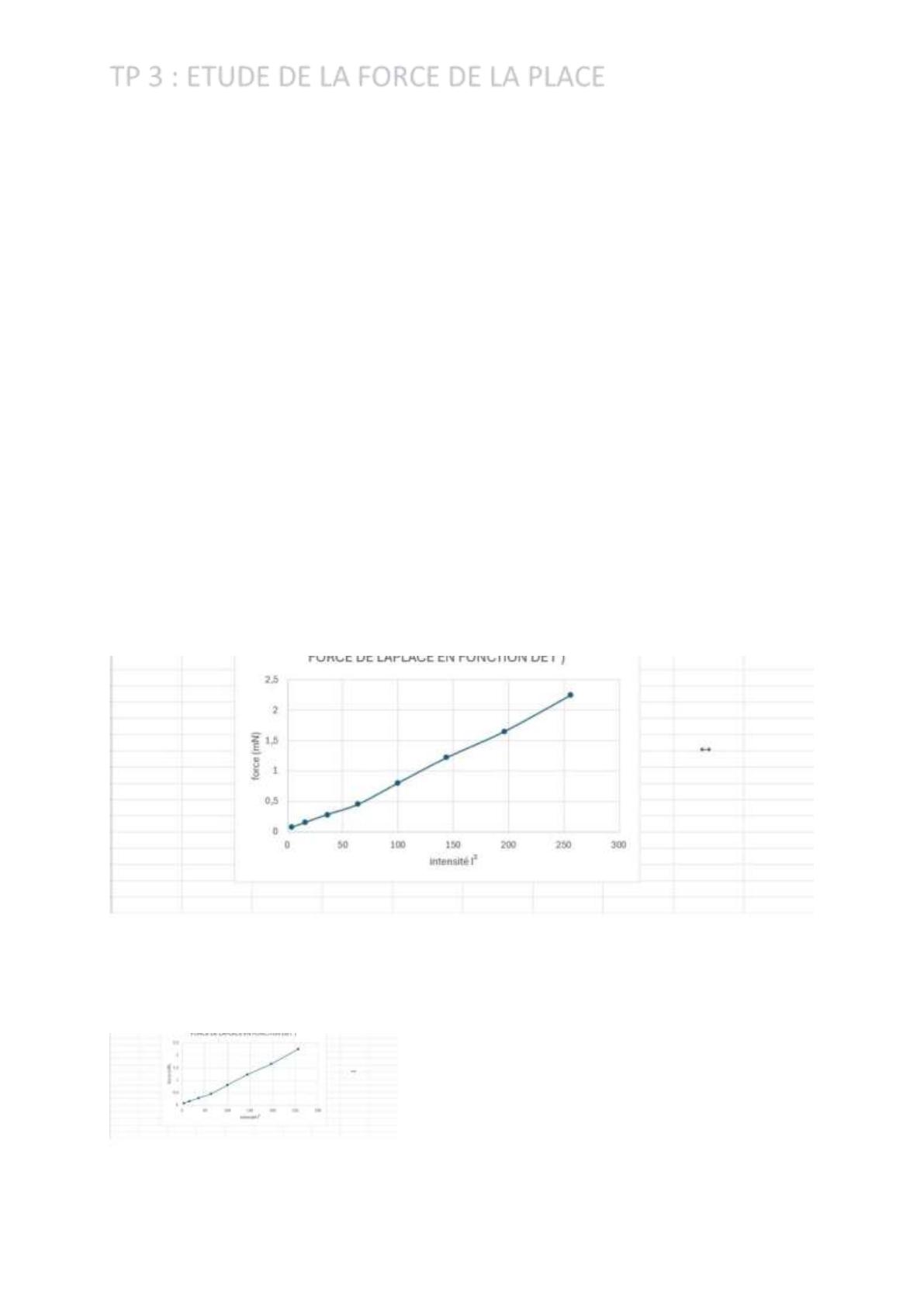

2. Valeur de la perméabilité magnétique et courbe

TP 3 : ETUDE DE LA FORCE DE LA PLACE
µgraph= 1 ,10 * 10^-6 H/m
3 . Calcul de la constante K graph
On utilisera la formule donnée : K graph=µgraph /2*3,14
K graph = 1,1O*10-6/2*3,14
K graph= 1,75*10-7 T. m/A
4 . Confirmation de la définition d’Ampère
Les valeurs trouvées expérimentalement sont très proches des valeurs théoriques par conséquent
nous pouvons affirmé que la force est proportionnelle au carré de l’intensité et inversement
proportionnelle a la distance , ce qui est la base du théorème d’Ampère
5. CONCLUSION
L’expérience nous a permis de vérifier la loi de la place appliquée a deux conducteurs parallèles. Les
résultats expérimentaux valident la constante fondamentale de l’électromagnétisme
