Procédure de mise en service Onduleurs Must avec Batterie Lithium Dyness DL5.0 LifePO4 (1)

Société ENERGIZE AL MASSAR
Adresse : N°3, LOT AL MASSAR, ZONE INDUSTRIELLE SIDI GHANEM –
MARRAKECH 40000
12/12/2025
Procédure de mise en service Onduleurs Must avec Baerie Lithium Dyness DL5.0
LifePO4
Département
Technique
Réalisé par :
EDDAOUDI Mohamed
Procédure de mise en service Onduleurs Must avec Batterie Lithium Dyness

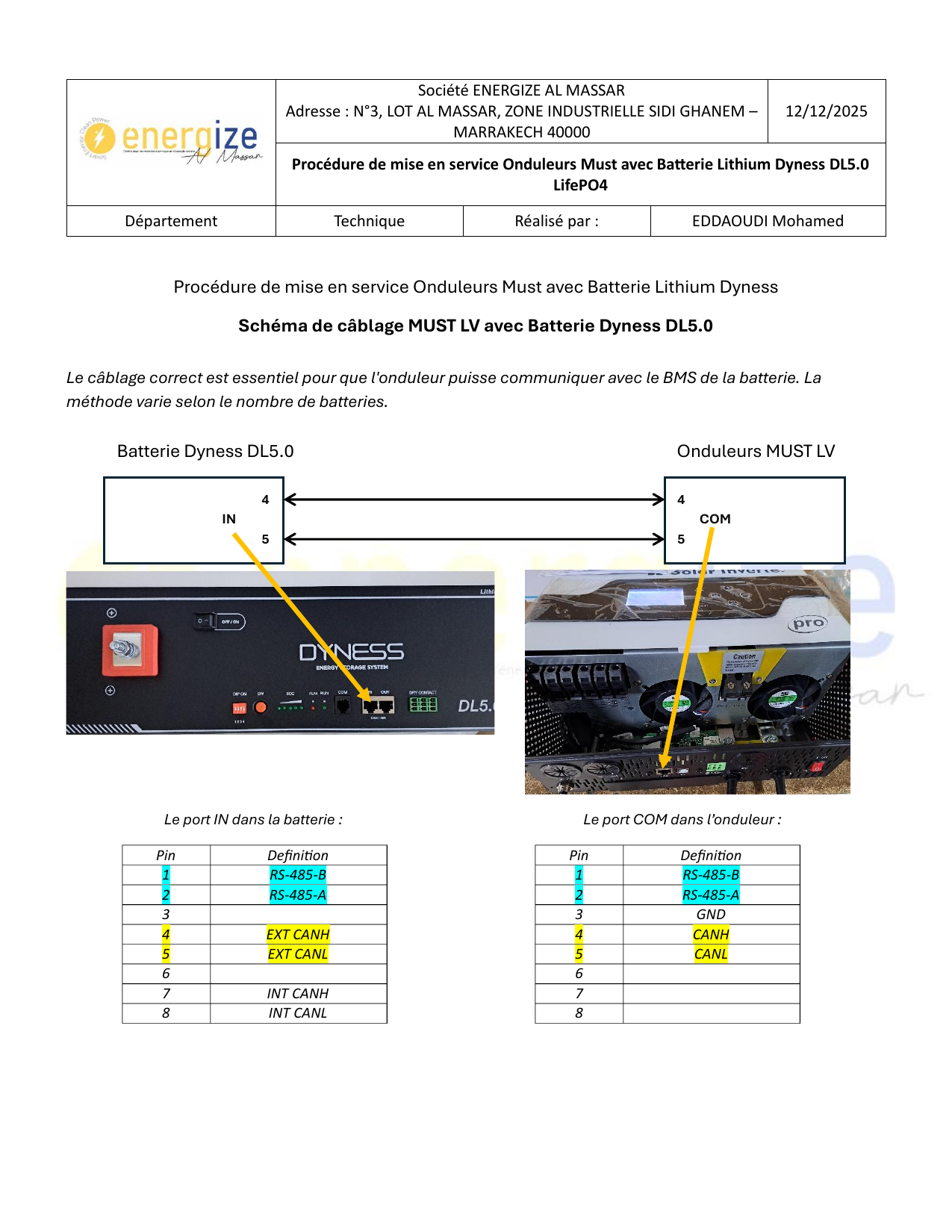

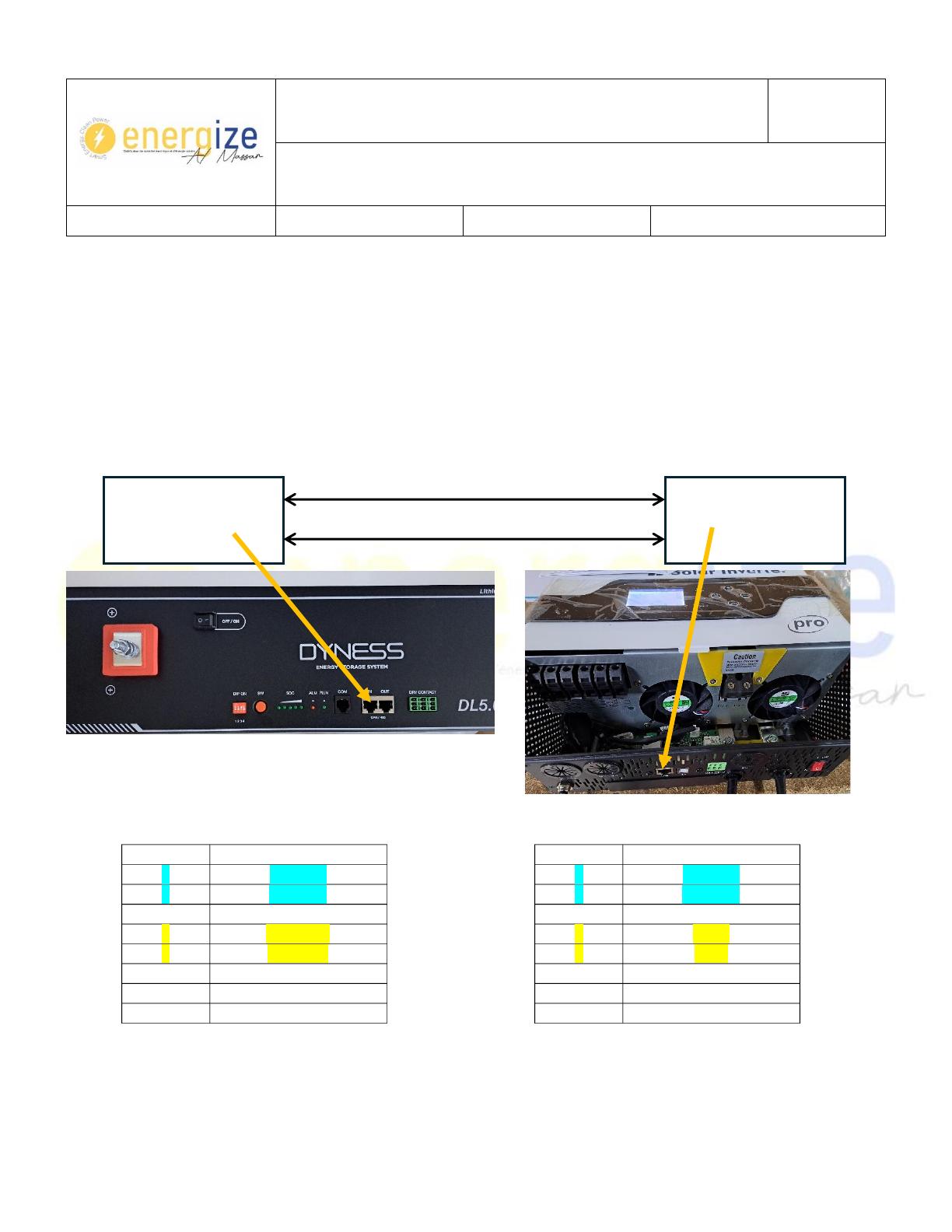

Schéma de câblage MUST LV avec Batterie Dyness DL5.0
Le câblage correct est essentiel pour que l'onduleur puisse communiquer avec le BMS de la batterie. La
méthode varie selon le nombre de batteries.
Batterie Dyness DL5.0 Onduleurs MUST LV
4
IN
5
4
COM
5
Le port IN dans la batterie :
Pin
Denion
1
RS-485-B
2
RS-485-A
3
4
EXT CANH
5
EXT CANL
6
7
INT CANH
8
INT CANL
Le port COM dans l’onduleur :
Pin
Denion
1
RS-485-B
2
RS-485-A
3
GND
4
CANH
5
CANL
6
7
8

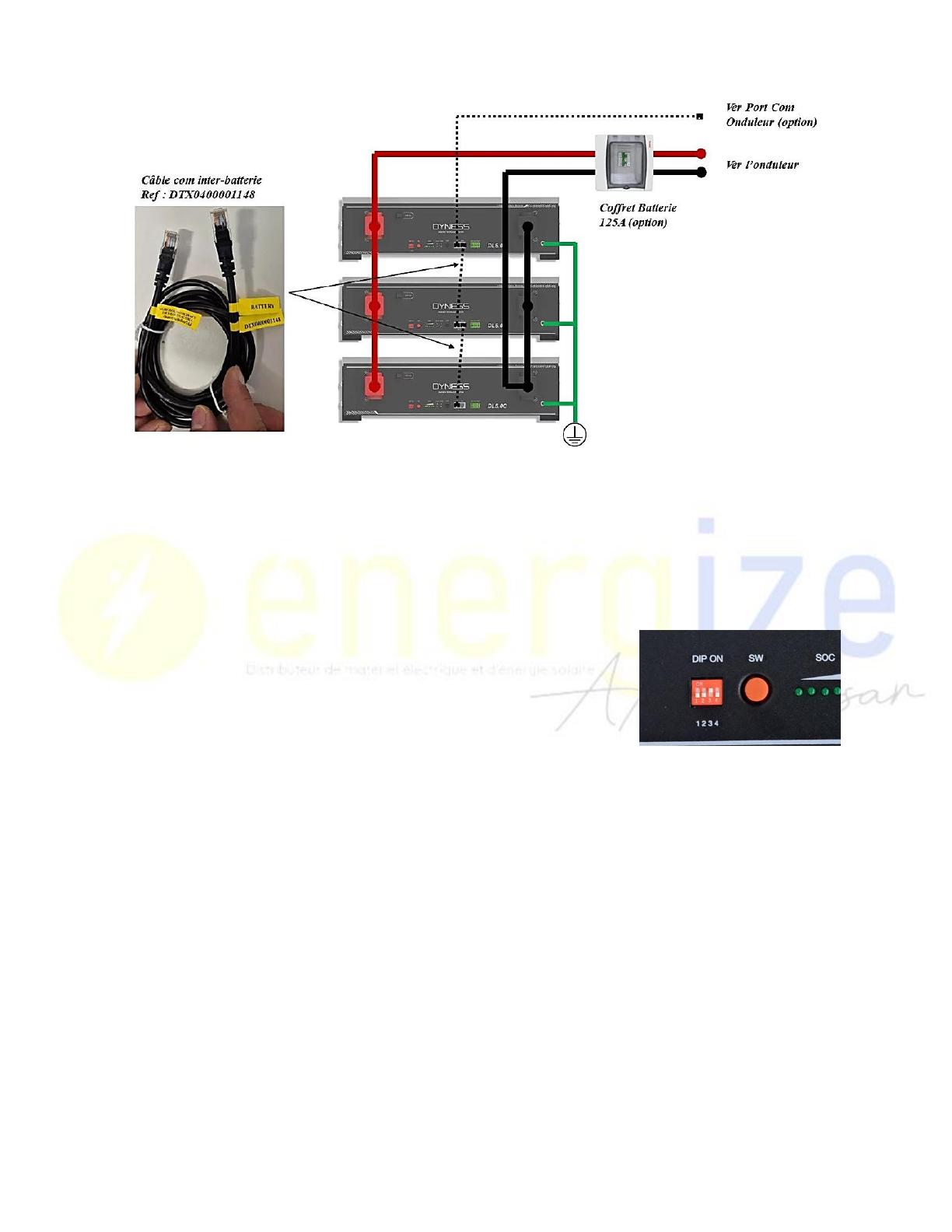

La première batterie qui sera connectée à l'onduleur est considérée comme la batterie Maître
(Master)
*Pour le câble de communication, on peut utiliser les câbles de batterie ou bien un câble RJ45
Normal, Utilisez un câble RJ45 standard (utilisant les 8 broches) pour relier les batteries entre
elles. Le câble se branche du port OUT d'une batterie au port IN de la batterie suivante.
➢ Conguration sur la batterie (Uniquement sur la batterie Maître) :
La conguration de la Dyness DL5.0 se fait à l'aide des DIP Switches
situés sur la face avant.
Congurer correctement les DIP Switches sur la batterie maître.
1. Mettez le DIP Switch N°3 en position ON.
2. Laissez les autres DIP Switches (1, 2, et 4) en position OFF.
󼞴󼞵󼞶 Les batteries Dyness DL5.0 utilisent les DIP Switches pour l’adressage, mais pas selon un code
binaire classique (1-2-4-8) comme dans d’autres systèmes.
Dyness applique une logique d’adressage interne automatisée.
Les batteries Dyness fonctionnent uniquement en mode Maître & Esclaves.
• La première batterie connectée à l’onduleur est automatiquement la Batterie Maître.
• Seule la batterie Maître doit avoir le DIP Switch N°3 en position ON.
• Toutes les autres batteries (Esclaves) doivent avoir tous les DIP Switches en position OFF (1, 2, 3
et 4 OFF).
Cela garantit une communication correcte entre le BMS et l’onduleur et évite toute erreur d’adressage.

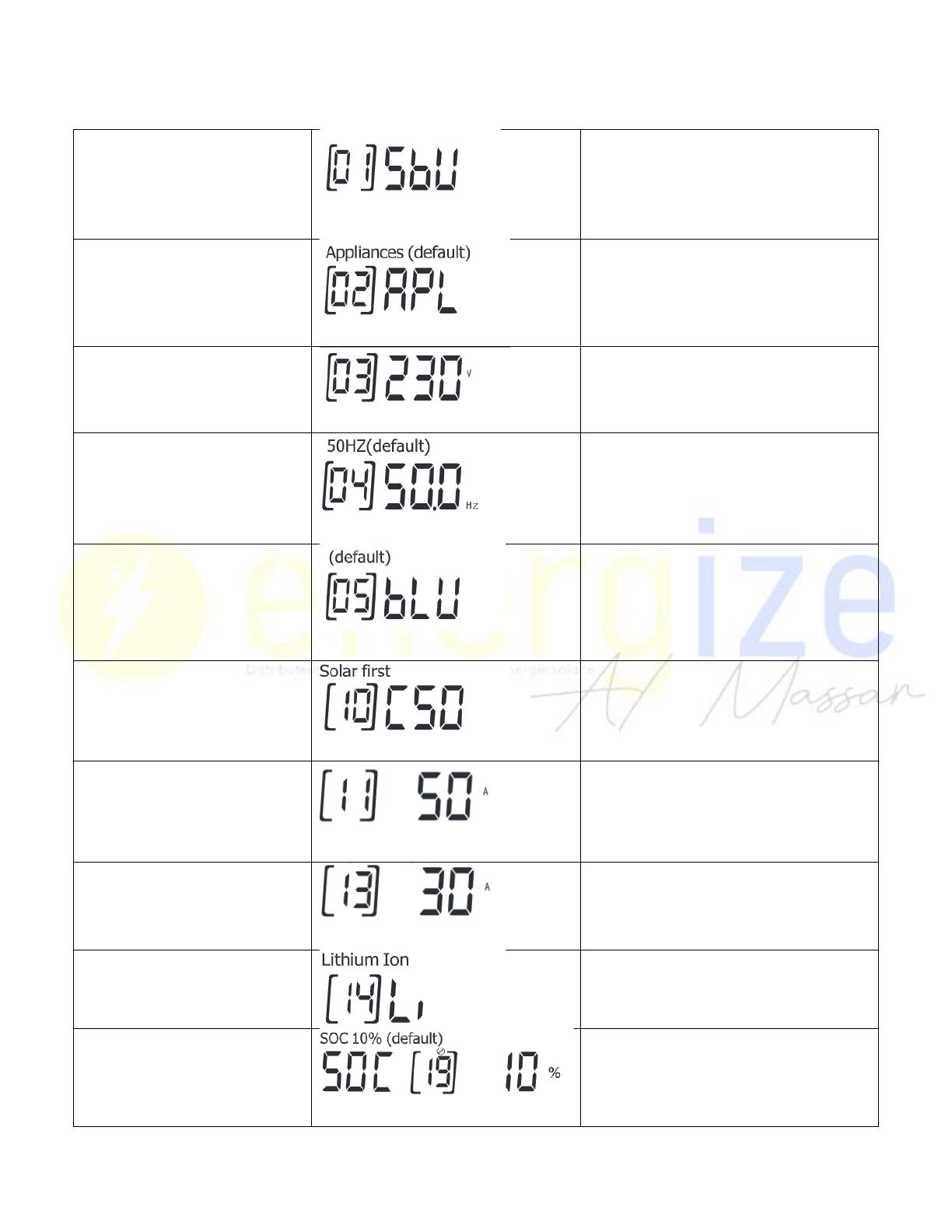

Congurations :
➢ Il faut congurer les paramètres suivants sur l'onduleur
Paramètre 01 : Priorité de
sortie
SBU (Solar → Battery → Utility)
Le mode SBU permet de prioriser
l’énergie solaire, ensuite la
batterie, puis le réseau
Paramètre 02 : Plage de
tension d’entrée AC
APL
Mode Appliance recommandé
pour tolérer des variations de
tension du réseau.
Paramètre 03 : Tension de
sortie AC
230 V
Tension de sortie standard
Paramètre 04 : Fréquence
de sortie
50 Hz
Fréquence normalisée au Maroc
Paramètre 05 : Priorité
solaire
BLU
Le solaire charge la batterie en
priorité avant tout autre source
Paramètre 10 : Source de
charge Batteries
CSO
Charge par solaire en premier, et
bascule sur utility si le solaire n’est
pas disponible
Paramètre 11 : Courant de
charge batterie depuis le
solaire
50 A
Si vous avez une seule batterie.
Laissez à 80A si vous en avez
plusieurs.
Paramètre 13 : Courant de
charge batterie depuis le
réseau (Utility)
30 A
Si vous avez une seule batterie.
Laissez à 20A si vous en avez un
câble d'entrée AC faible section.
Paramètre 14 : Type de
batterie
Li (Lithium)
Paramètre 19 : minimal de
déconnexion
10%.
En dessous, la batterie arrête de
fournir de l'énergie pour se
protéger.

Paramètre 37 : Control de
la batterie
SOC
State of Charge / Pourcentage de
charge.

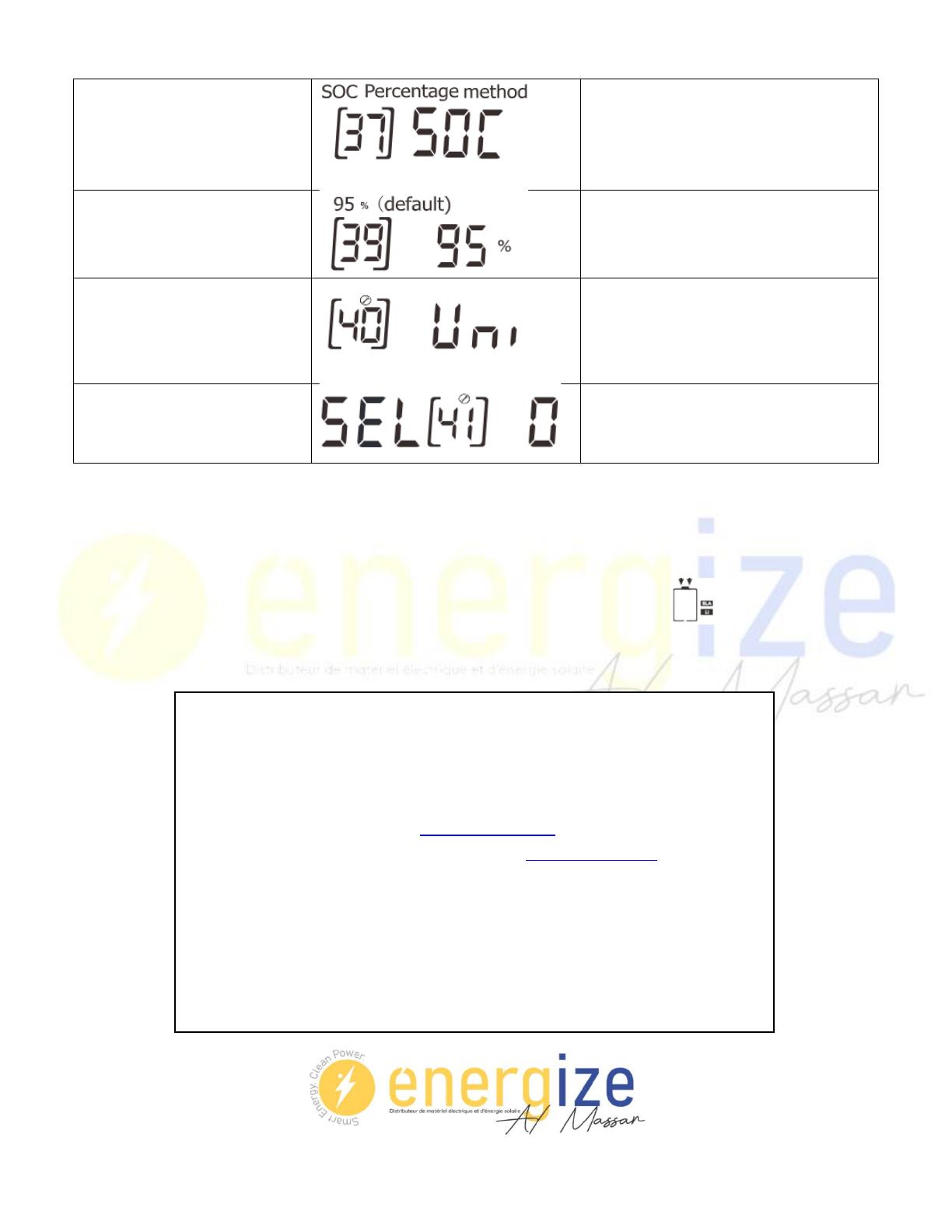

Paramètre 39 : SOC
maximal de charge en
mode SBU
Par défaut à 95%, il est
recommandé de le régler sur
100%.
Paramètre 40 :
Communication BMS
Uni.
Ce mode stoppe la
charge/décharge en cas de perte
de communication avec le BMS.
Paramètre 41 : Protocole
de communication
08 pour les onduleurs PREM
08 ou 17 pour les onduleurs PRO
08 ou 17 pour les onduleurs EXP
Le but est de choisir le Protocol de communication de l'onduleur que vous allez utiliser
➢ Lorsque la communication entre l'onduleur et la batterie est établi, le symbole Li au niveau de la
batterie va clignoter
➢ Pour les autres références si la communication a établi le symbole reste xe
