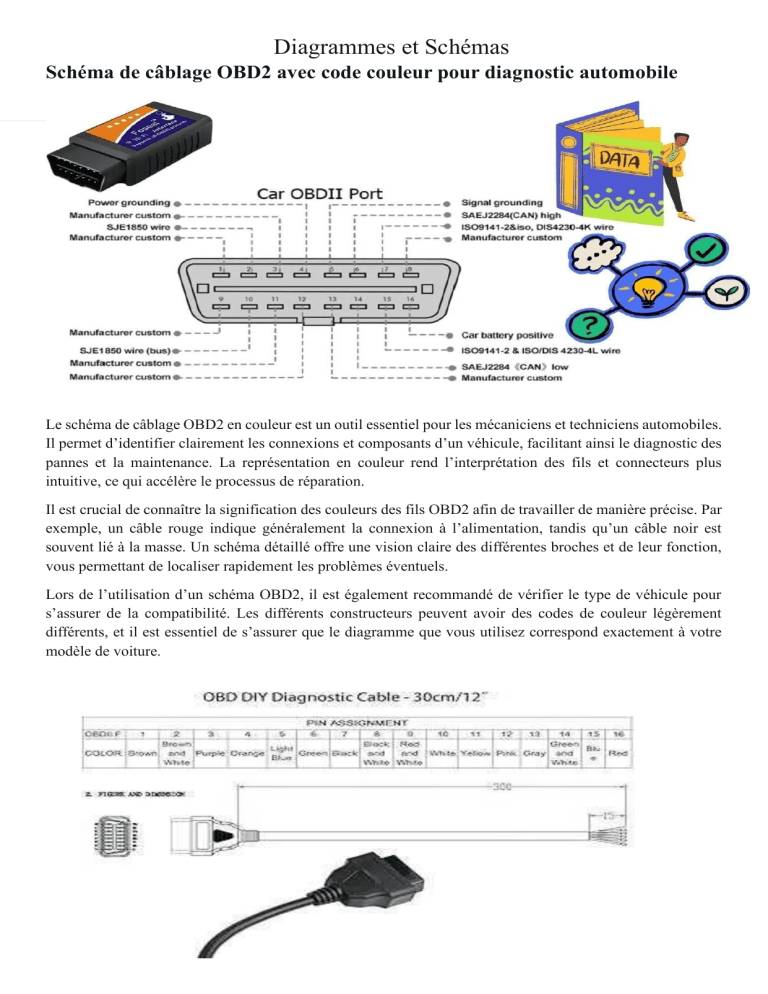

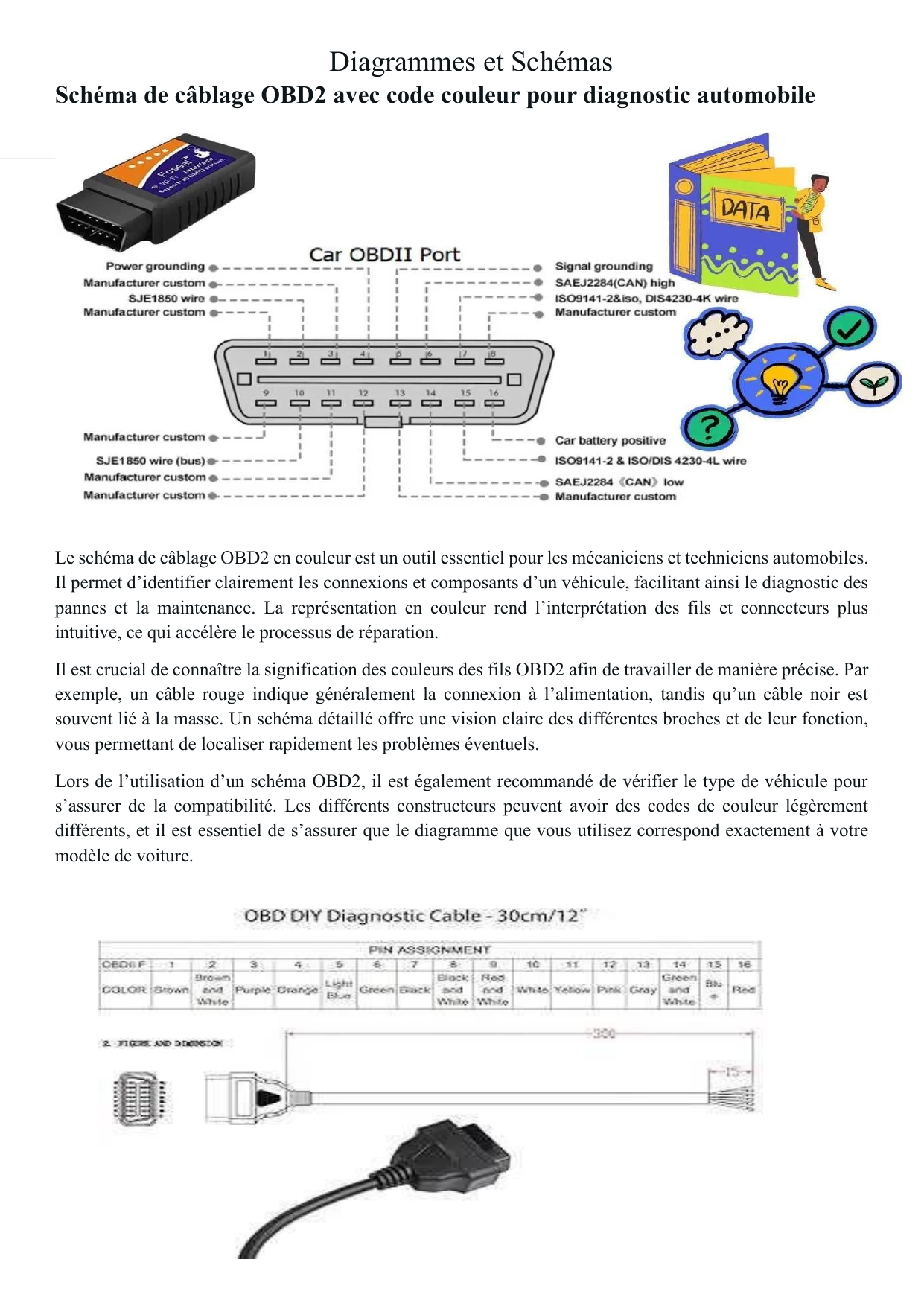

Schéma de câblage OBD2 avec code couleur pour diagnostic automobile
Le schéma de câblage OBD2 en couleur est un outil essentiel pour les mécaniciens et techniciens automobiles.
Il permet d’identifier clairement les connexions et composants d’un véhicule, facilitant ainsi le diagnostic des
pannes et la maintenance. La représentation en couleur rend l’interprétation des fils et connecteurs plus
intuitive, ce qui accélère le processus de réparation.
Il est crucial de connaître la signification des couleurs des fils OBD2 afin de travailler de manière précise. Par
exemple, un câble rouge indique généralement la connexion à l’alimentation, tandis qu’un câble noir est
souvent lié à la masse. Un schéma détaillé offre une vision claire des différentes broches et de leur fonction,
vous permettant de localiser rapidement les problèmes éventuels.
Lors de l’utilisation d’un schéma OBD2, il est également recommandé de vérifier le type de véhicule pour
s’assurer de la compatibilité. Les différents constructeurs peuvent avoir des codes de couleur légèrement
différents, et il est essentiel de s’assurer que le diagramme que vous utilisez correspond exactement à votre
modèle de voiture.

Schéma de câblage OBD2 en couleur : Guide pratique
Pour une compréhension claire du câblage OBD2, il est important de connaître les codes couleurs des fils.
Ces schémas sont cruciaux lors de la réparation ou du diagnostic d’un véhicule. Les fils sont souvent codés
par couleur pour aider à identifier facilement les fonctions de chaque câble. Par exemple, le fil rouge est
généralement utilisé pour l’alimentation, tandis que le noir représente la terre.
Les couleurs peuvent varier légèrement en fonction des constructeurs, mais la majorité des véhicules suivent
un code standard. Le fil jaune est souvent associé à la communication de données, permettant l’échange
d’informations entre le véhicule et l’appareil de diagnostic. Assurez-vous de consulter le manuel spécifique
à votre modèle pour éviter toute confusion. Le fil vert peut être utilisé pour le signal du moteur, tandis que
le bleu est couramment lié au capteur de température.
Un diagramme précis et coloré peut accélérer le dépannage, en particulier lorsqu’il est difficile de distinguer
les fils sous le tableau de bord. Les schémas OBD2 en couleur permettent une identification rapide des
connexions nécessaires sans erreur. Il est conseillé de vérifier régulièrement l’état de ces câbles, car un
mauvais contact ou un fil endommagé peut entraîner des erreurs de communication et fausser les
diagnostics.
Enfin, un bon câblage garantit une interaction fluide entre les composants du véhicule et les appareils de
diagnostic, assurant ainsi une réparation rapide et efficace en cas de panne. Utilisez toujours des outils
adaptés pour éviter d’endommager les fils sensibles et pour maintenir la performance optimale du système
OBD2.
Comprendre les codes de couleur des fils OBD2 pour un diagnostic
précis
Les fils OBD2 utilisent des couleurs spécifiques pour chaque fonction. Connaitre ces codes vous permet de
brancher correctement votre outil de diagnostic et d’interpréter les signaux sans erreurs.
Les couleurs les plus courantes et leurs fonctions sont listées ci-dessous :
Couleur
Rouge
Noir
Vert
Jaune
Blanc
Violet
Fonction
Alimentation 12V
Masse
Communication (CAN H)
Communication (CAN L)
Data (OBD Data)
Signal de diagnostic (TX/RX)

Pour un diagnostic précis, identifiez correctement chaque fil avant de connecter votre appareil OBD2.
Chaque couleur est associée à une fonction clé, et un branchement incorrect pourrait entraîner des lectures
erronées ou endommager les composants électroniques du véhicule.

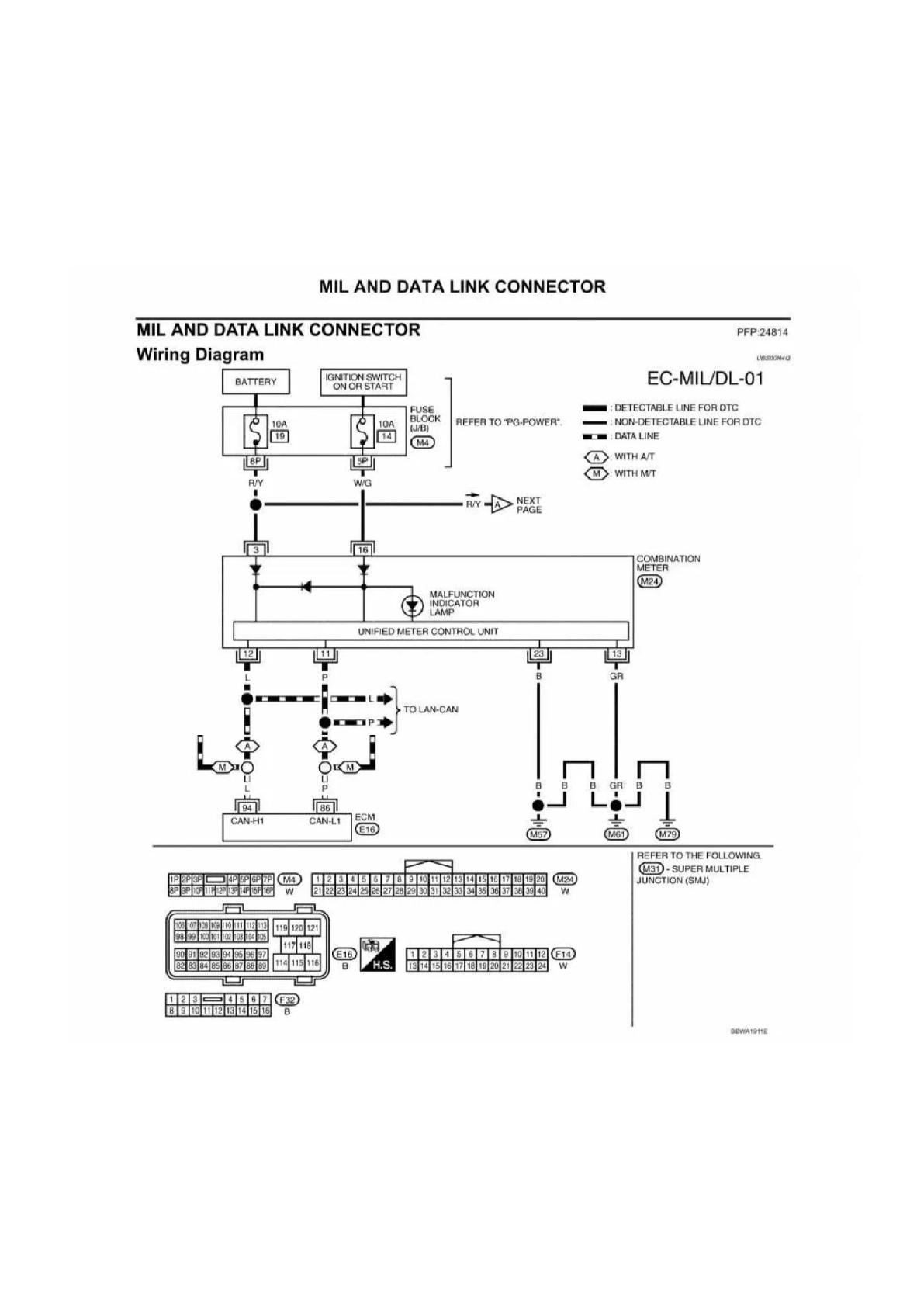

Comment interpréter un diagramme de câblage OBD2 pour les
réparations automobiles
Pour interpréter un diagramme de câblage OBD2, identifiez d’abord les couleurs des fils et les codes des
broches. Ces éléments vous aideront à comprendre la connexion entre le véhicule et l’outil de diagnostic.
Assurez-vous de localiser le connecteur OBD2 dans le véhicule, généralement situé sous le tableau de bord,
près du côté conducteur.
Le diagramme représente chaque fil par une couleur spécifique, correspondant à une fonction particulière.
Voici quelques éléments à surveiller :

Broche 4 et 5 : Terre (Ground).
Broche 16 : Alimentation positive (VCC).
Broche 7 : Communication CAN High.
Broche 15 : Communication CAN Low.
Examinez le diagramme pour repérer les erreurs ou les connexions défectueuses. Par exemple, un mauvais
câblage entre la broche de communication et le véhicule peut entraîner des pannes de diagnostic. En
utilisant un multimètre, vérifiez la continuité des fils et assurez-vous qu’aucune connexion n’est coupée ou
mal reliée.
Les diagrammes peuvent également inclure des informations supplémentaires sur la compatibilité avec
différents véhicules ou systèmes. Assurez-vous que les couleurs des fils correspondent à celles de votre
modèle spécifique.
Enfin, gardez à l’esprit que certains véhicules peuvent avoir des configurations de câblage OBD2
personnalisées. Il est donc essentiel de vérifier le manuel technique pour des détails spécifiques à votre
voiture.
Utilisation des schémas de câblage OBD2 pour personnaliser ou réparer
votre véhicule

Pour personnaliser ou réparer votre véhicule, il est primordial de comprendre et d’utiliser les schémas de
câblage OBD2. Ces diagrammes vous permettent d’identifier les connexions entre les différents
composants électroniques du véhicule et d’ajuster ou réparer des systèmes spécifiques avec précision.
Commencez par localiser le connecteur OBD2 de votre véhicule, souvent situé sous le tableau de bord, près
du volant. Une fois trouvé, consultez un schéma de câblage adapté à votre modèle pour repérer les broches
correspondant aux capteurs ou modules que vous souhaitez personnaliser ou réparer. Par exemple, pour
ajouter un capteur de température moteur ou un dispositif de surveillance des performances, vous devrez
connecter les fils aux broches appropriées, en vous assurant que chaque connexion est correcte et sécurisée.
Les schémas OBD2 vous permettent de visualiser les circuits électriques, ce qui facilite le diagnostic des
problèmes courants comme les pannes de capteurs ou les anomalies dans le système d’injection. Lorsque
vous travaillez sur des réparations, il est crucial de suivre les indications du diagramme pour éviter des
erreurs de câblage qui pourraient endommager d’autres composants électroniques du véhicule.
Si vous souhaitez personnaliser certains paramètres du véhicule, comme ajuster les seuils de performance
ou modifier la cartographie du moteur, un diagramme OBD2 peut vous guider dans l’ajustement des
connexions nécessaires. Cela peut impliquer l’ajout ou la modification de certains fils reliant des unités de
contrôle, en veillant à respecter les normes de sécurité électriques.
En cas de doute, il est recommandé d’utiliser un scanner OBD2 pour vérifier que toutes les connexions sont
fonctionnelles après toute modification ou réparation. Cela vous permet de tester immédiatement les
changements effectués sans avoir à redémarrer le véhicule ou à passer par un atelier spécialisé.
