TP04 : Simulation d'onduleurs monophasés en pont complet avec Psim

Encadrant : Pr. E. ELWARRAKI
Réalisée par : BOURRICH WALID et AOUZAL MOHAMED
2024/2025
TP04 : Simulation des onduleurs
monophasés en pont complet par Psim
BUT
Les onduleurs sont des convertisseurs continu-alternatif qui permettent d’obtenir une
tension alternative à partir d’une tension continue quelconque. On distingue les
onduleurs autonomes et les onduleurs assistés, un onduleur dit autonome quand il
impose sa propre fréquence à la charge, contrairement à un onduleur assisté où la
fréquence est imposée par la fréquence du réseau. Le but de ce TP consiste à réaliser,
avec un logiciel de simulation, des montages onduleurs monophasés en pont complet
et à analyser les formes d’ondes de diverses tensions et courants.
I-Onduleur à commande symétrique :

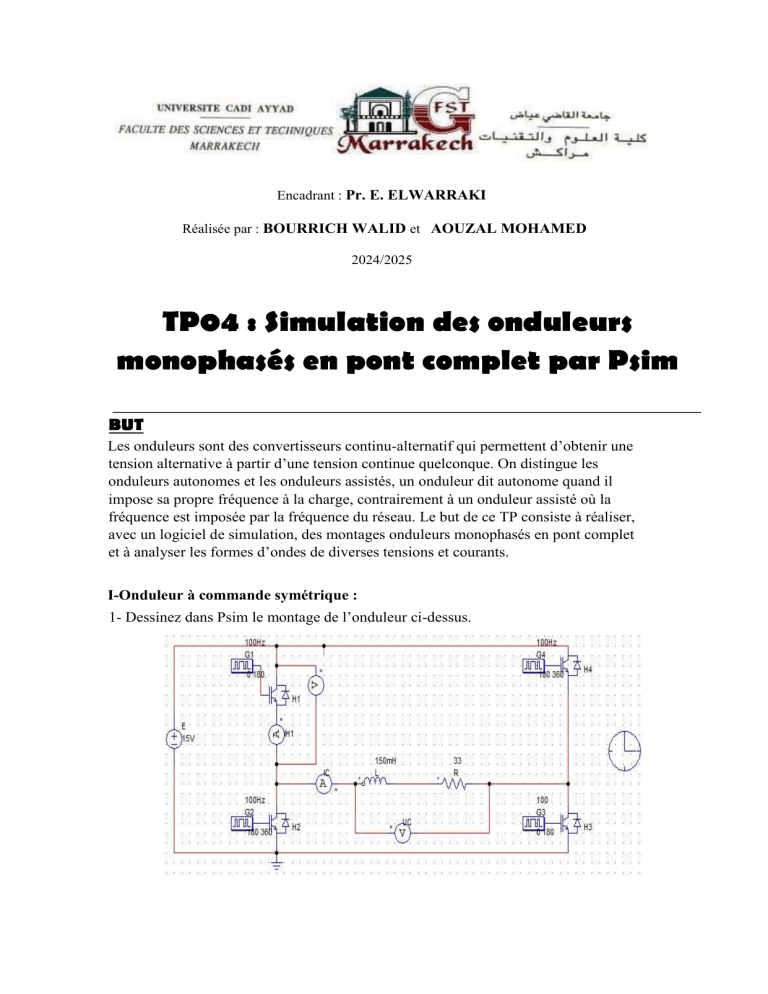

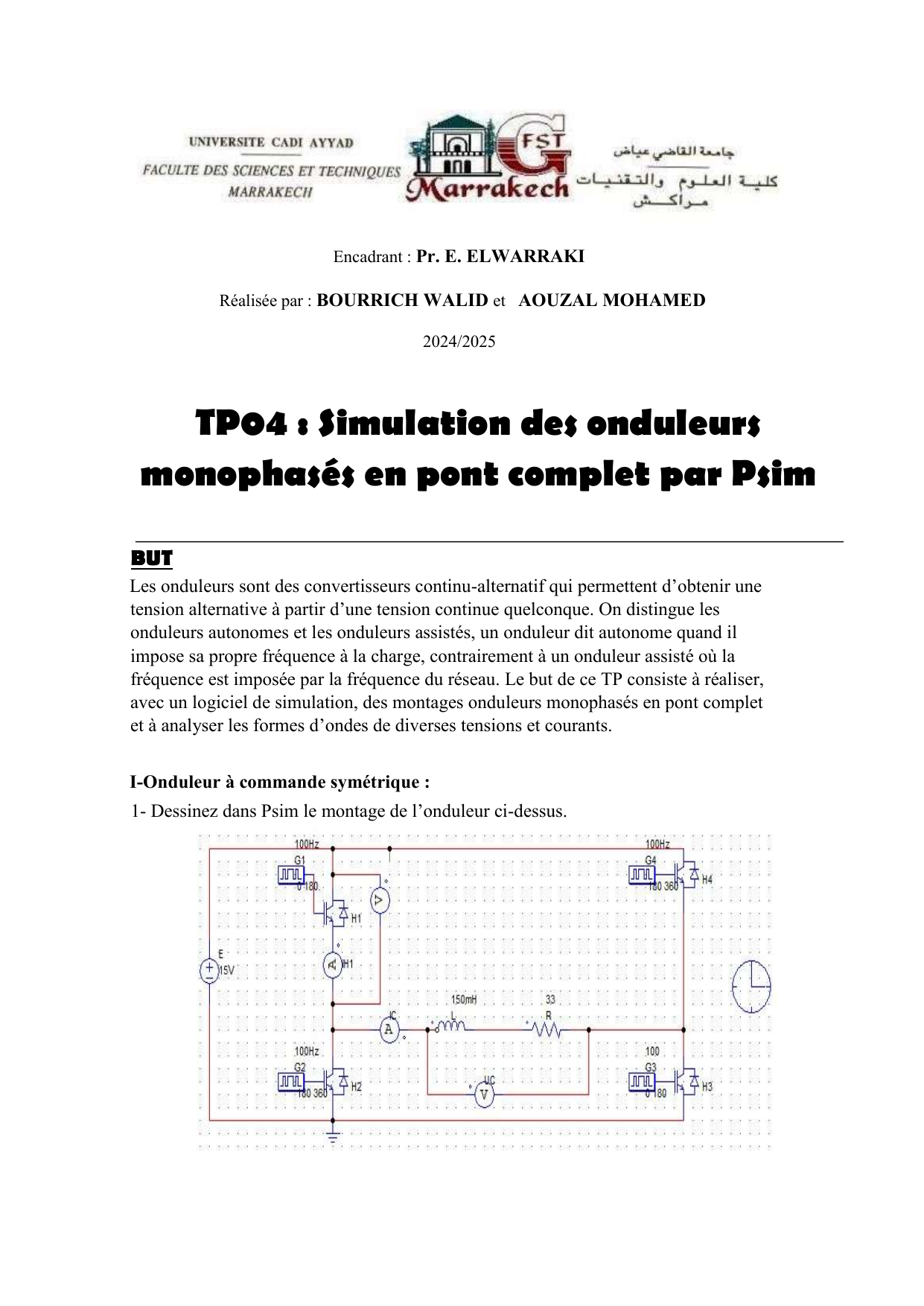

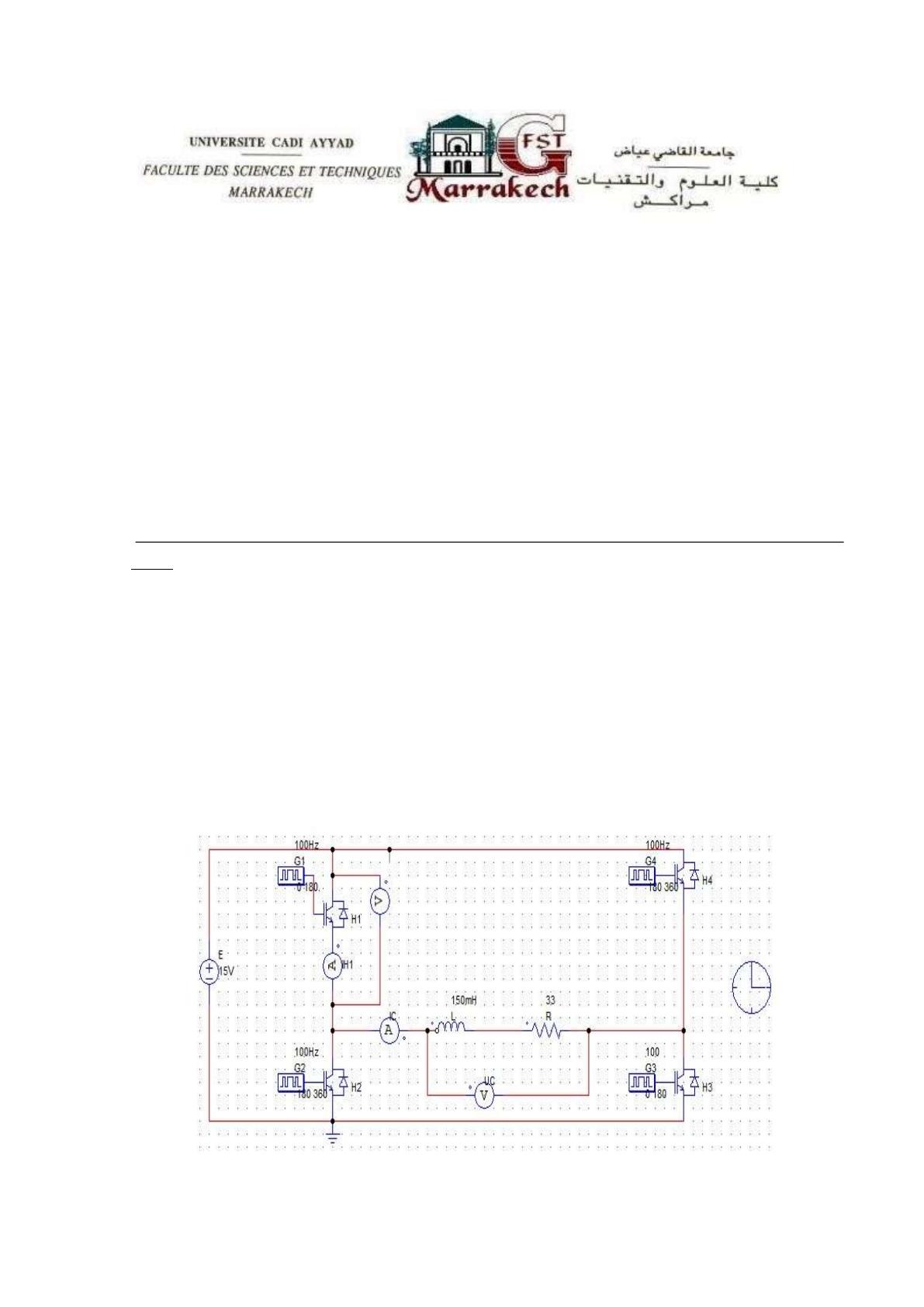

1- Dessinez dans Psim le montage de l’onduleur ci-dessus.

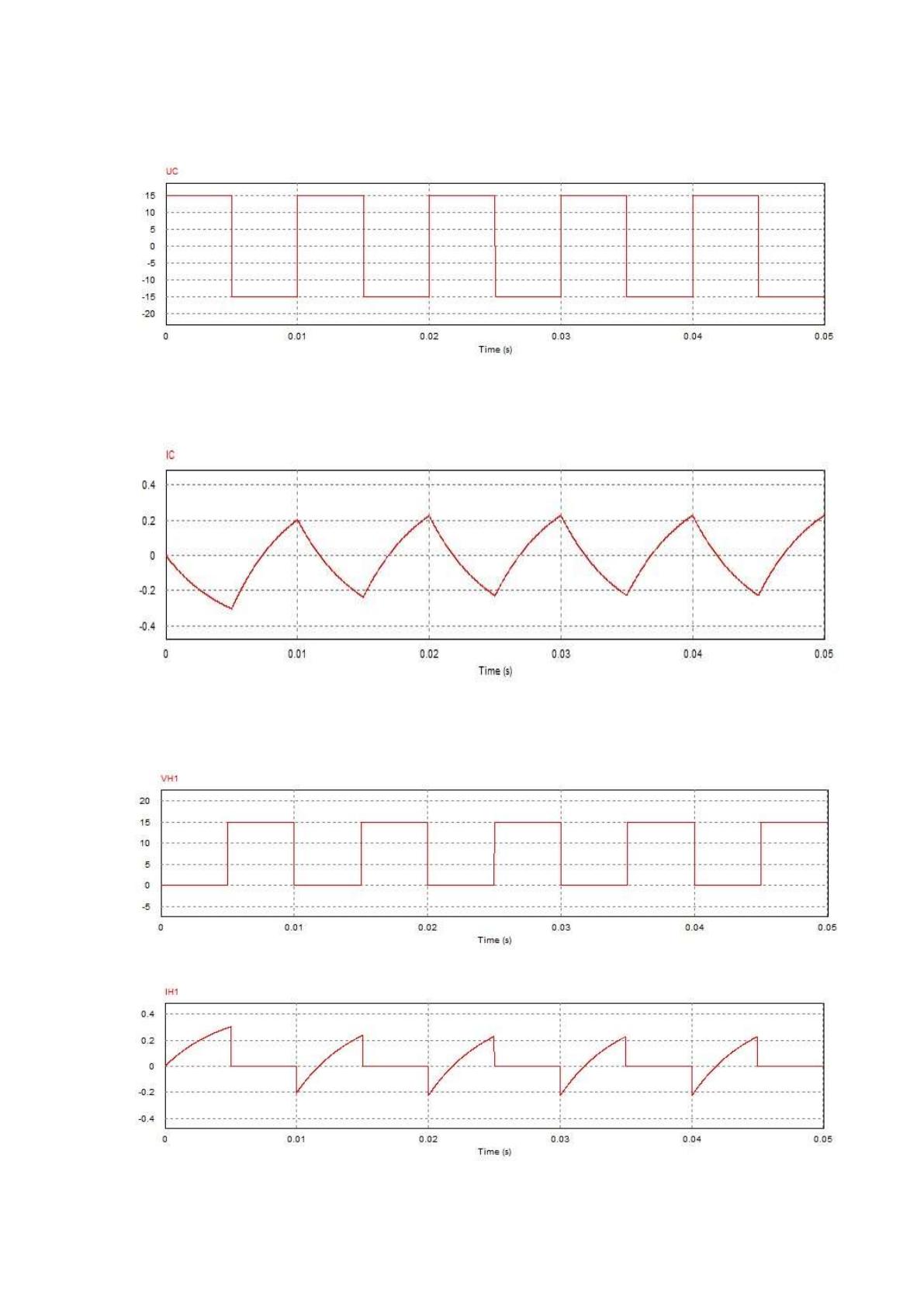

2- Visualisez, dans quatre graphes séparés :
-La tension UC aux bornes de la charge
-Le courant iC dans la charge,
- La tension VH1 aux bornes de l'interrupteur H1
- Le courant iH1 de l'interrupteur H1.
5- Mesurez la valeur efficace de la tension UC

Uc=E=15V
II- Onduleur à commande décalée
Dans le même schéma précèdent modifier :
- La commande de G1 : 0 180
- La commande de G4 : 180 360
- La commande de G2 : 180+α α+360
- La commande de G3 : α α+180
On donne α = 45°

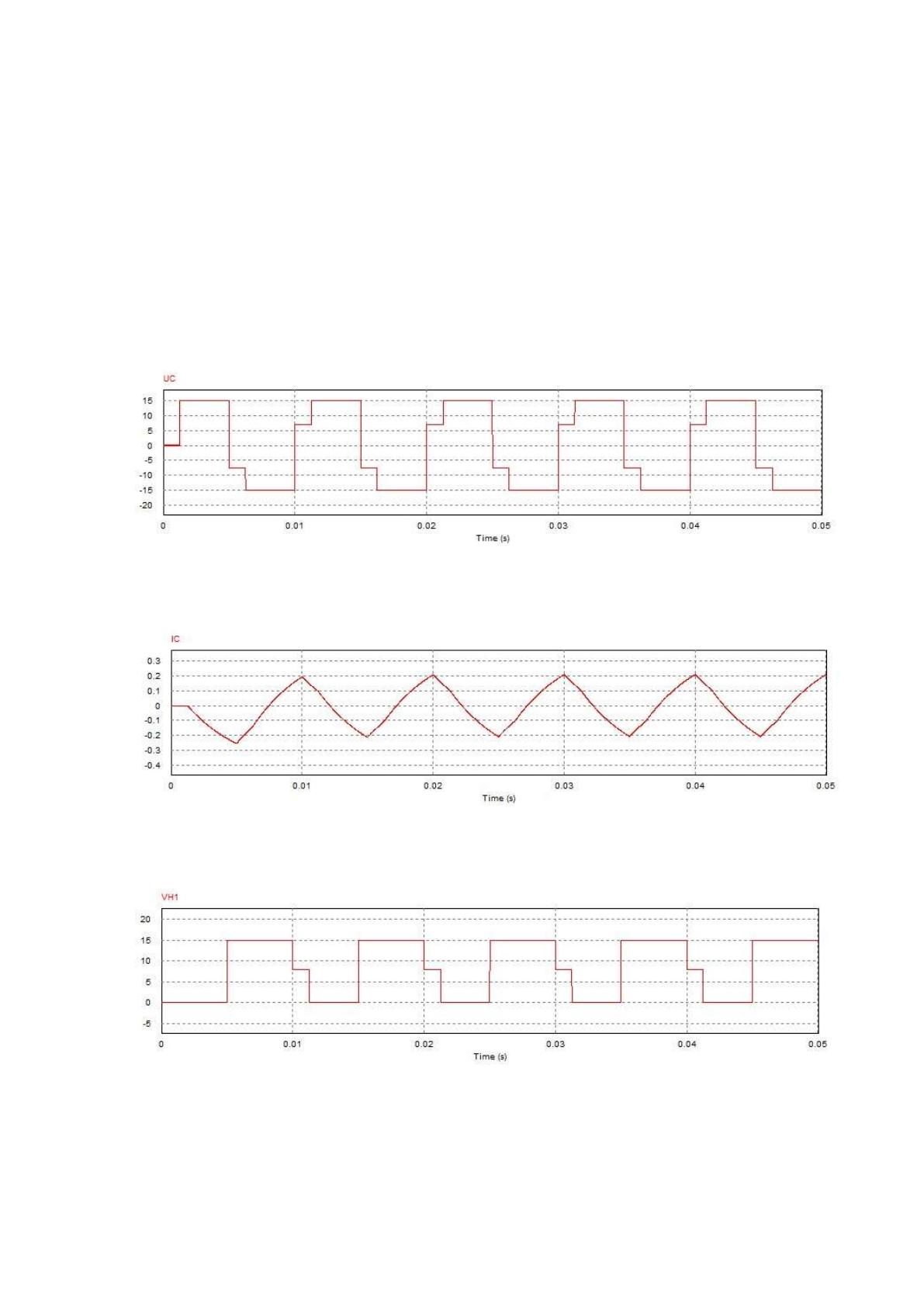

- La tension UC aux bornes de la charge,
- Le courant iC dans la charge,
- La tension VH1 aux bornes de l'interrupteur H1,
- Le courant iH1 de l'interrupteur H1.

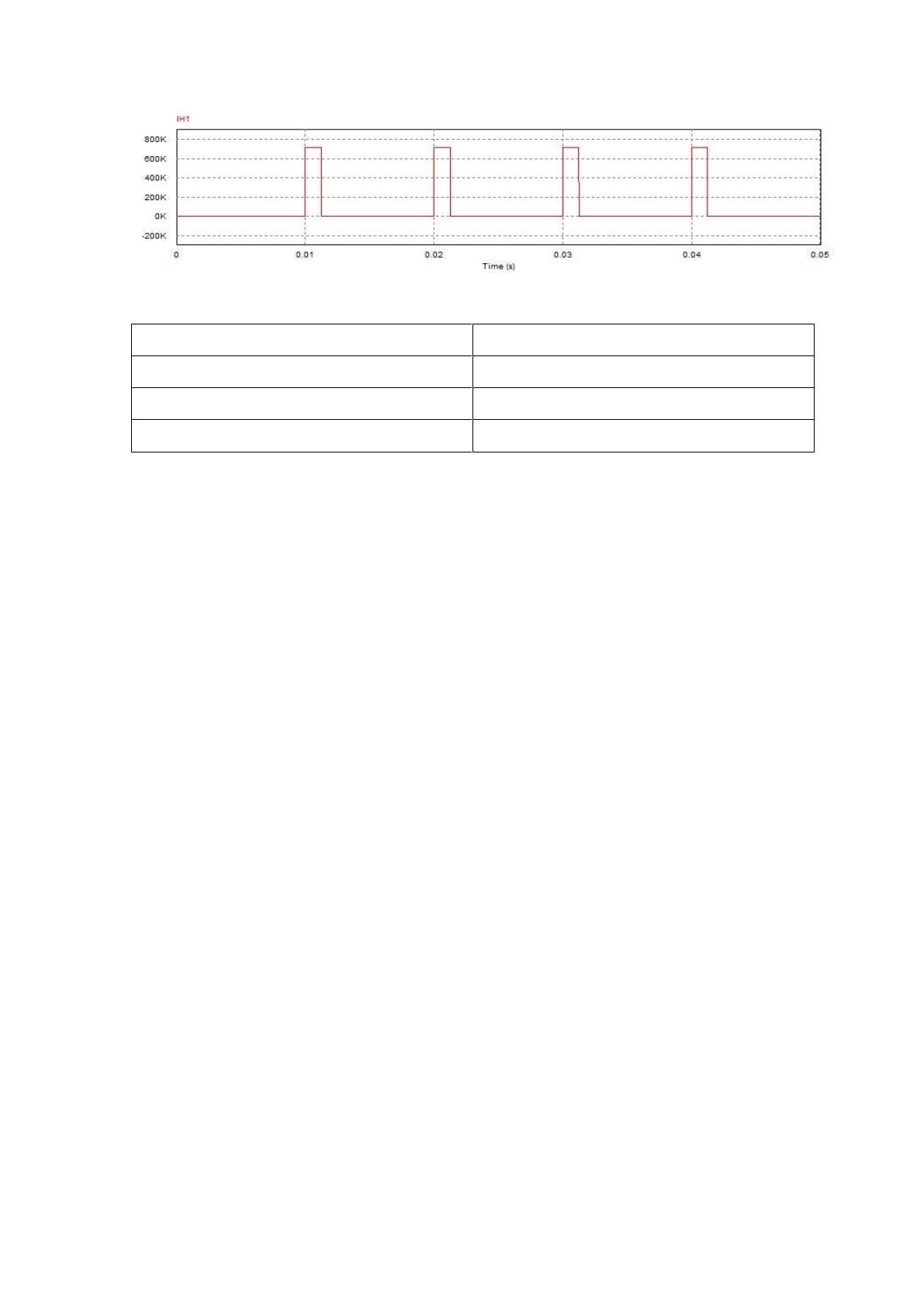

2- Mesurez, pour différentes valeurs d’alpha (α=45°, 90°, 135°) la valeur efficace
de la tension Uc.
α (°)
Uc (V)
45
13.5
90
11.7
135
8 .6
3- La commande décalée permet d’avoir un meilleur signal sinusoïdale avec une
valeur efficace inférieur à E .
