Fiche de procédure
Le multimètre
BACPRO SEN Page 2 / 5
Fiche procédure – Le multimètre

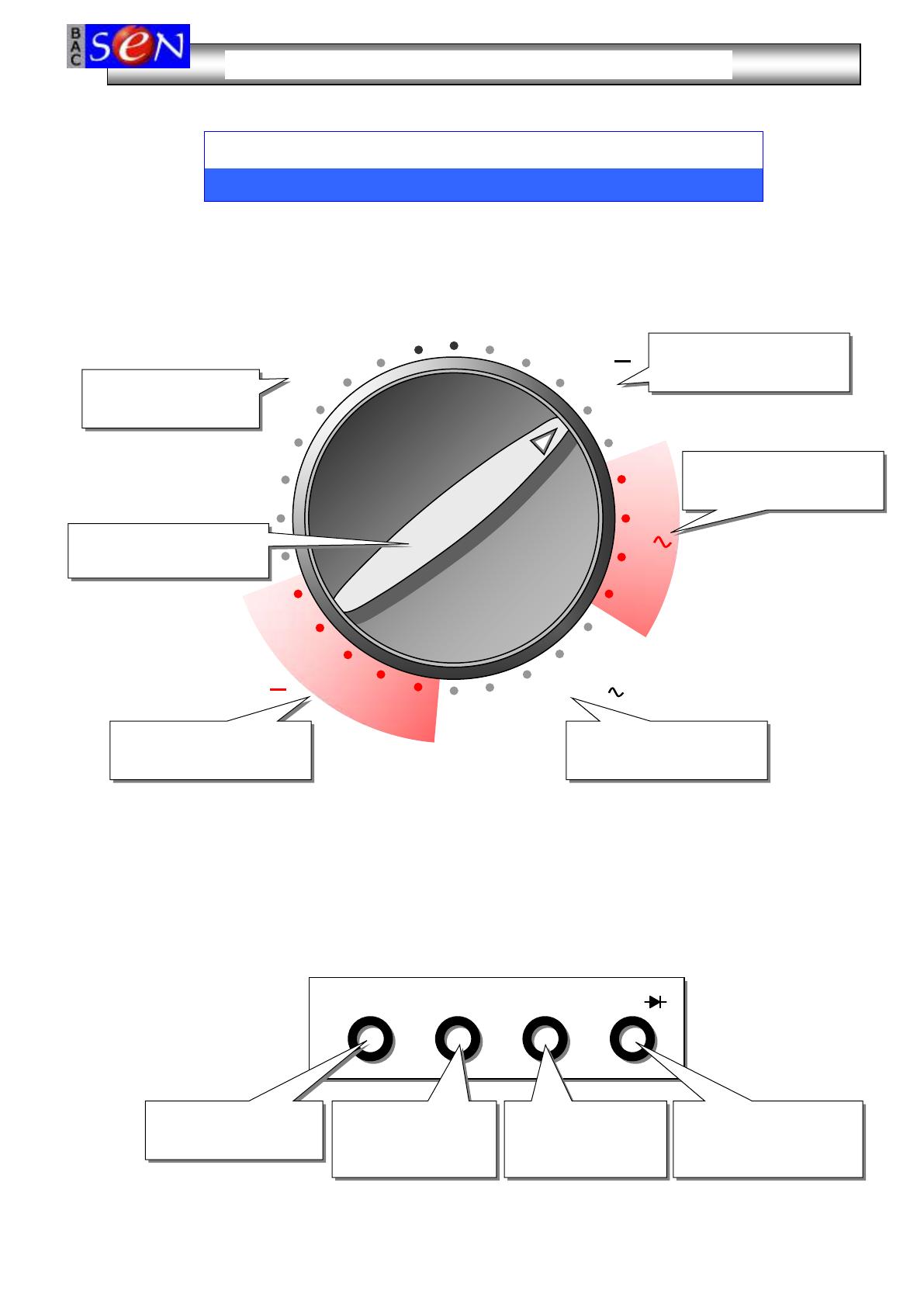

Utiliser un multimètre
Principe
La plupart des multimètres peuvent jouer le rôle de :
- voltmètre,
- ampèremètre,
- ohmmètre.
Pour choisir la fonction du multimètre :
- sélectionner la position du sélecteur de fonction,
- connecter un fil à la borne COM (pour faciliter les repérages on emploie un fil noir)
- connecter un deuxième fil à la borne marquée du symbole de l'unité qui correspond
à la grandeur qu'on veut mesurer (on emploie un fil rouge).
200m
20m
2m
200µ
2
20
200
750
1000
200
20
2
200m
20M
2M
200k
20k
2k
200
200µ
2m
20m
200m
20
20
A…
V…
A
V
Ω
Calibre pour les
résistances.
Calibre pour les
tensions alternatives
Calibre pour les
tensions continue
Calibre pour les
courants alternatifs
Calibre pour les
courants continus
Sélecteur de fonction
et de calibre.
VΩ
µA mA
20A MAX
COM
Borne réservée au
calibre 20A.
Borne réservée
à la fonction
ampèremètre.
Borne commune
à toutes les
fonctions.
Borne réservée à la
fonction voltmètre
et ohmmètre.
BACPRO SEN Page 3 / 5
Fiche procédure – Le multimètre

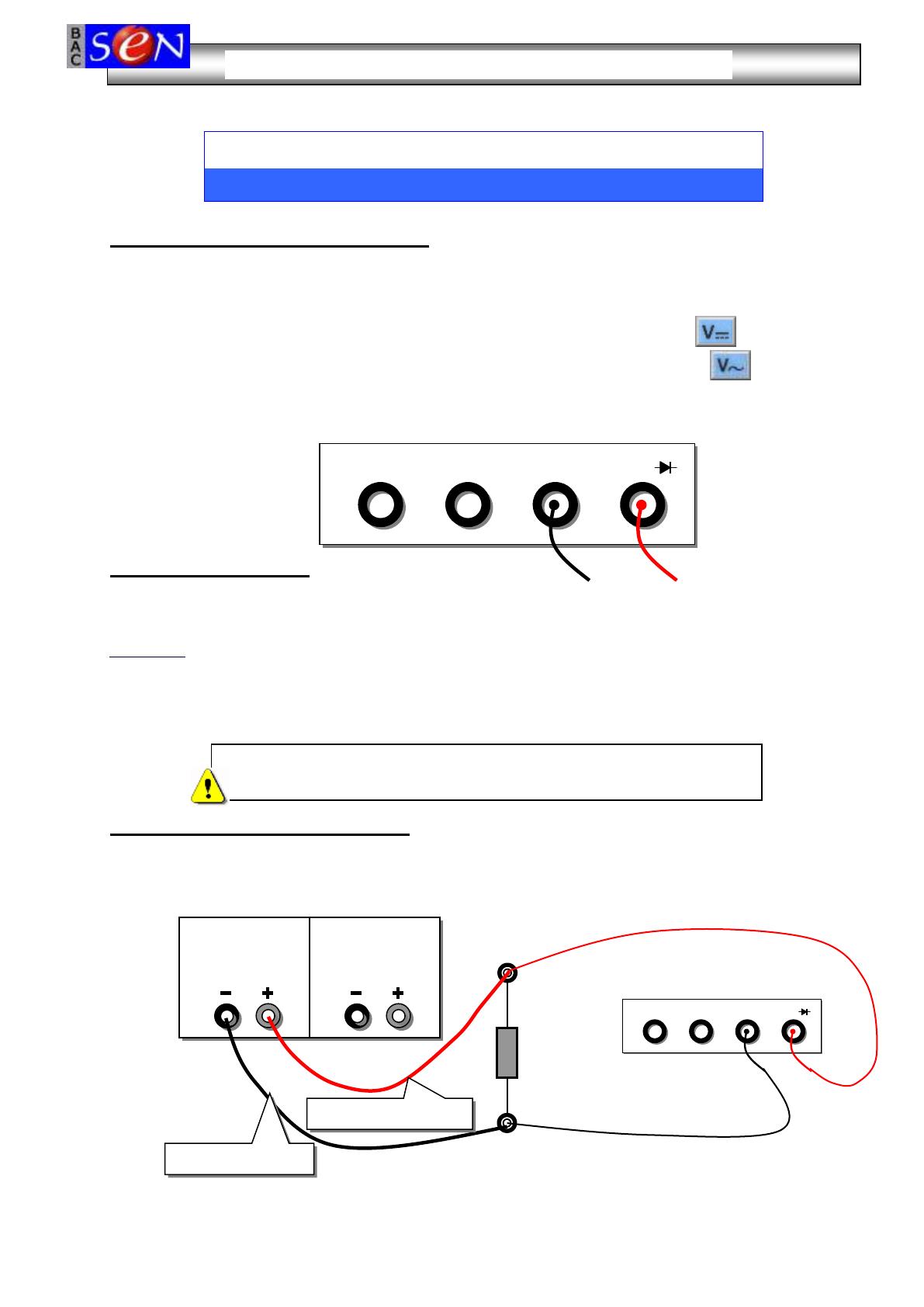

Le voltmètre pour mesurer une tension
Principe
1. Choisir la fonction voltmètre
a - Se renseigner sur le type du générateur qui alimente le montage,
b - Choisir la position du commutateur, c'est-à-dire :
Si la tension est continue, on sélectionne un des calibres de ,
Si la tension est alternative, on sélectionne un des calibres de ,
c - Choisir l'emplacement des fils
2. Choisir le calibre
Il doit être toujours supérieur à celui du générateur.
Exemple :
Si le montage est alimenté par un générateur de tension 6 V, on choisira le calibre 20V continue
afin de lire à l’écran 6.0
3. Branchement du voltmètre
Afin de relever la tension aux bornes A et B de la résistance R, on place le voltmètre de la
façon suivante.
VΩ
µA mA
20A MAX
COM
On relève toujours une tension ou ddp en plaçant le voltmètre
en parallèle de la source à mesurer.
A
B
ALIM A
stabilisée
ALIM B
stabilisée
Fils de liaison noir
Fils de liaison rouge
R
VΩ
µA mA
20A MAX
COM
Voltmètre
BACPRO SEN Page 4 / 5
Fiche procédure – Le multimètre

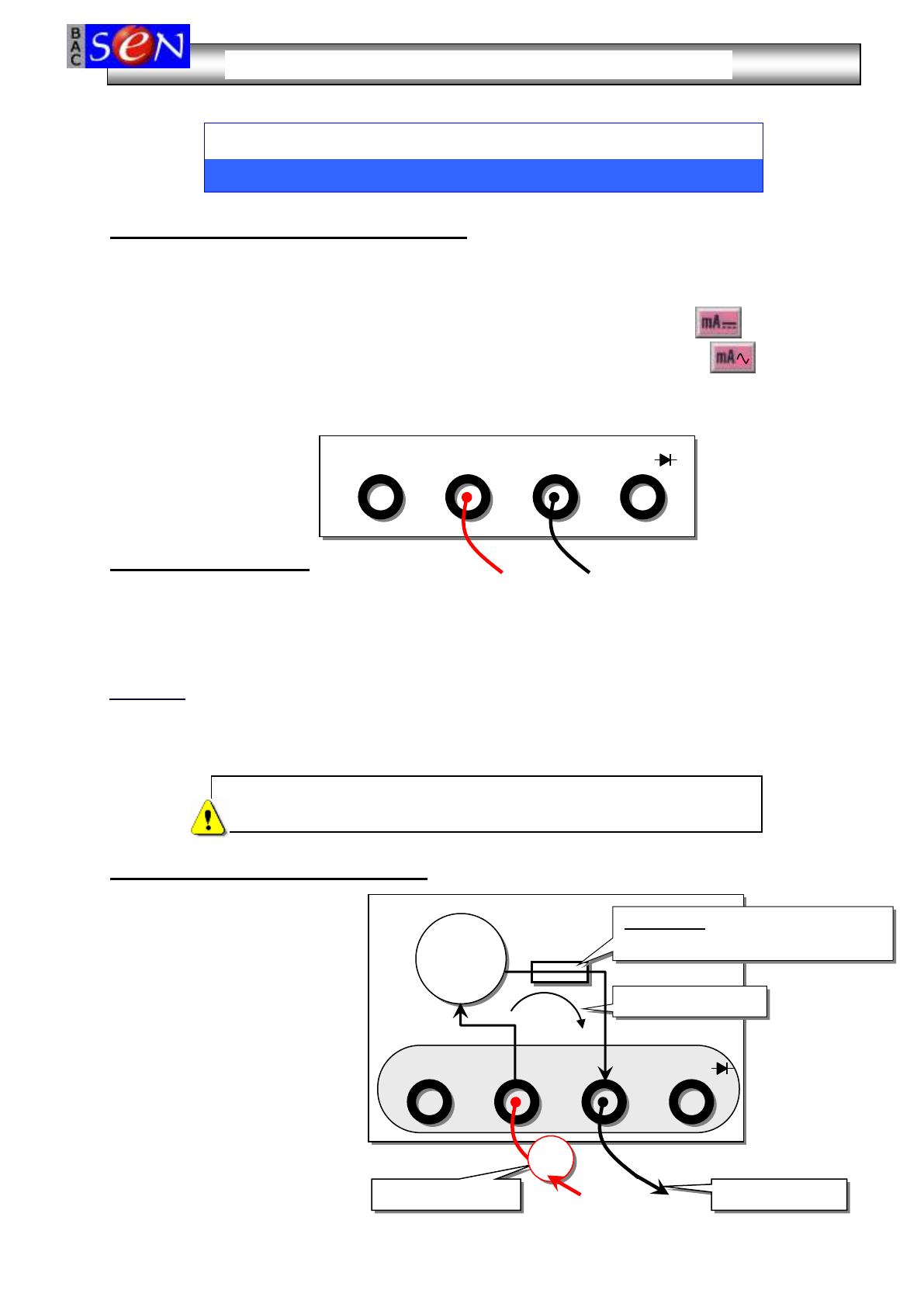

L’ampèremètre pour mesurer un courant
Principe
1. Choisir la fonction ampèremètre
a - Se renseigner sur le type du générateur qui alimente le montage,
b - Choisir la position du commutateur, c'est-à-dire :
Si la tension est continue, on sélectionne un des calibres de ,
Si la tension est alternative, on sélectionne un des calibres de ,
c - Choisir l'emplacement des fils
2. Choisir le calibre
Le choix se fait avant de brancher l’ampèremètre. On positionne le calibre sur 20A si l’on
mesure des courants de l’ordre de l’ampère, sinon on se place sur le calibre 200 mA. Puis
on branche l’ampèremètre, et on affine le calibre.
Exemple :
Si le courant à mesurer est de 15 mA, on changera le calibre de 200mA à 20 mA afin de lire à
l’écran 15.0
3. Protection de l’ampèremètre
Un fusible est positionné de la
façon suivante, il sert à
protéger l’ampèremètre contre
des surintensités.
Lorsque l’on relève un courant,
on s’assurera toujours que le
calibre sera le plus grand
possible :
- 200mA pour des courants
de l’ordre du milliampère,
- 20A pour des courants
supérieur à 200
milliampères
VΩ
µA mA
20A MAX
COM
Fusible de
0.2A
Ampère
- mètre
Sens du courant
Protection : Détruit si le courant est
supérieur à 200mA (= 0.2A).
VΩ
µA mA
20A MAX
COM
Le courant entre
Le courant sort
+
On relève toujours un courant en plaçant le milliampèremètre en
en série.
BACPRO SEN Page 5 / 5
Fiche procédure – Le multimètre
ALIM A
stabilisée
ALIM B
stabilisée

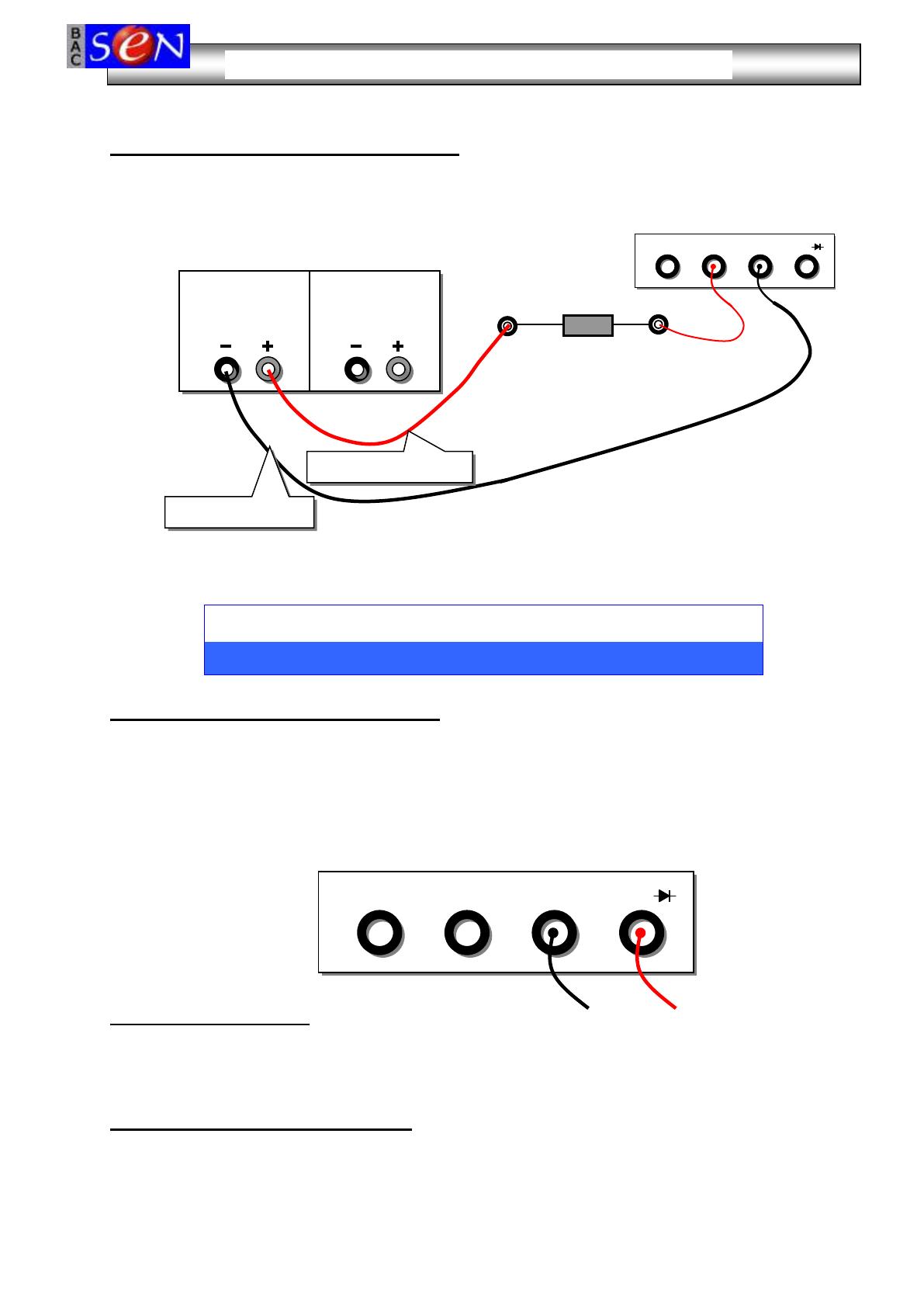

4. Branchement de l’ampèremètre
Afin de relever le courant traversant la résistance R, on place l’ampèremètre de la façon
suivante.
L’Ohmmètre pour mesurer une résistance
Principe
1. Choisir la fonction Ohmmètre
a - Vérifier qu’aucun générateur n’alimente le montage,
b - Remplacer tous les générateurs par un fil de liaison,
c - Choisir le calibre Ω.
d - Choisir l'emplacement des fils
2. Choisir le calibre
Déplacer progressivement le curseur jusqu’à voir apparaître la valeur de la résistance. Si le calibre
est trop faible rien ne s’affiche à l’écran.
3. Branchement de l’Ohmètre
On remplace l’alimentation stabilisée par un fil de court-circuit (pas de courant dans le circuit
électrique), afin de mesurer la valeur d’une résistance.
VΩ
µA mA
20A MAX
COM
R
Fils de liaison noir
Fils de liaison rouge
+
Ampèremètre
VΩ
µA mA
20A MAX
COM
