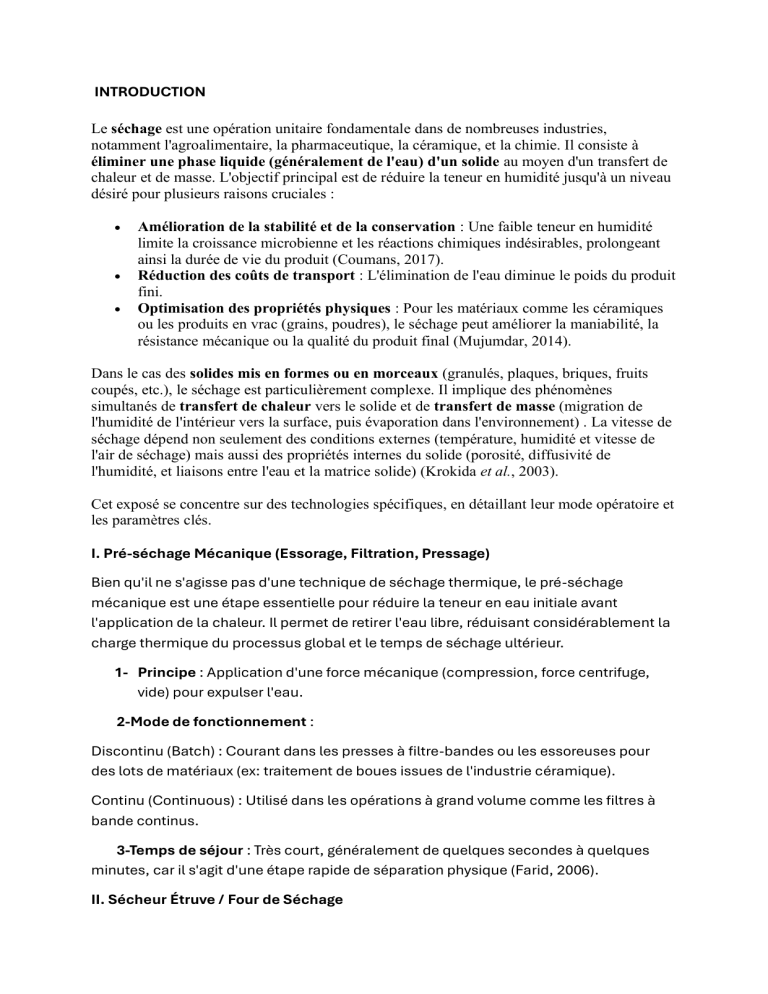

INTRODUCTION Le séchage est une opération unitaire fondamentale dans de nombreuses industries, notamment l'agroalimentaire, la pharmaceutique, la céramique, et la chimie. Il consiste à éliminer une phase liquide (généralement de l'eau) d'un solide au moyen d'un transfert de chaleur et de masse. L'objectif principal est de réduire la teneur en humidité jusqu'à un niveau désiré pour plusieurs raisons cruciales : • • • Amélioration de la stabilité et de la conservation : Une faible teneur en humidité limite la croissance microbienne et les réactions chimiques indésirables, prolongeant ainsi la durée de vie du produit (Coumans, 2017). Réduction des coûts de transport : L'élimination de l'eau diminue le poids du produit fini. Optimisation des propriétés physiques : Pour les matériaux comme les céramiques ou les produits en vrac (grains, poudres), le séchage peut améliorer la maniabilité, la résistance mécanique ou la qualité du produit final (Mujumdar, 2014). Dans le cas des solides mis en formes ou en morceaux (granulés, plaques, briques, fruits coupés, etc.), le séchage est particulièrement complexe. Il implique des phénomènes simultanés de transfert de chaleur vers le solide et de transfert de masse (migration de l'humidité de l'intérieur vers la surface, puis évaporation dans l'environnement) . La vitesse de séchage dépend non seulement des conditions externes (température, humidité et vitesse de l'air de séchage) mais aussi des propriétés internes du solide (porosité, diffusivité de l'humidité, et liaisons entre l'eau et la matrice solide) (Krokida et al., 2003). Cet exposé se concentre sur des technologies spécifiques, en détaillant leur mode opératoire et les paramètres clés. I. Pré-séchage Mécanique (Essorage, Filtration, Pressage) Bien qu'il ne s'agisse pas d'une technique de séchage thermique, le pré-séchage mécanique est une étape essentielle pour réduire la teneur en eau initiale avant l'application de la chaleur. Il permet de retirer l'eau libre, réduisant considérablement la charge thermique du processus global et le temps de séchage ultérieur. 1- Principe : Application d'une force mécanique (compression, force centrifuge, vide) pour expulser l'eau. 2-Mode de fonctionnement : Discontinu (Batch) : Courant dans les presses à filtre-bandes ou les essoreuses pour des lots de matériaux (ex: traitement de boues issues de l'industrie céramique). Continu (Continuous) : Utilisé dans les opérations à grand volume comme les filtres à bande continus. 3-Temps de séjour : Très court, généralement de quelques secondes à quelques minutes, car il s'agit d'une étape rapide de séparation physique (Farid, 2006). II. Sécheur Étruve / Four de Séchage Le sécheur étuve est un équipement polyvalent, fonctionnant généralement par convection d'air chaud, très utilisé pour le séchage de pièces délicates ou de lots de production. 1-Principe : Les pièces sont disposées sur des étagères ou des chariots dans une enceinte fermée où circule de l'air chauffé à température et humidité contrôlées. 2-Mode de fonctionnement : Discontinu (Batch) : Le mode exclusif de l'étuve. Une charge est placée, la porte est fermée, le cycle de séchage est lancé, puis la charge est retirée. 3-Temps de séjour : Variable et souvent long, pouvant aller de plusieurs heures à plusieurs jours (24h à 72h pour certaines céramiques fines) en fonction de l'épaisseur de la pièce, de sa sensibilité et de la teneur en eau initiale. La durée est déterminée par la cinétique de séchage du matériau. III. Sécheur Tunnel Le sécheur tunnel est une solution industrielle pour la production de masse de produits uniformes (ex: briques, tuiles, carreaux de céramique). 1-Principe : Les pièces sont placées sur un convoyeur ou des chariots qui traversent une zone de séchage divisée en plusieurs sections (zones d'entrée, de séchage principal, de refroidissement). L'air circule souvent à contre-courant du produit pour optimiser l'efficacité thermique et contrôler les gradients d'humidité. 2-Mode de fonctionnement : Continu (Continuous) : Le mode principal, assurant un flux constant de production. Discontinu : Possible si des chariots individuels sont gérés par un système de transfert, mais l'efficacité est moindre que le mode continu. 3-Temps de séjour : Le temps est constant pour un type de produit donné, généralement de quelques heures à une journée (10 à 20 heures), optimisé pour la vitesse de la ligne de production (Zhang, Wang, & Zhang, 2011). IV. Sécheur pour Pertes Diélectriques (Micro-ondes et Radiofréquences) Cette technologie utilise l’énergie électromagnétique pour chauffer le matériau en volume, ce qui est particulièrement adapté aux matériaux épais ou complexes. Principe : Le champ électrique fait osciller les molécules d’eau, générant de la chaleur au cœur du produit. La chaleur ne migre plus de l’extérieur vers l’intérieur, ce qui permet un séchage plus rapide et uniforme, réduisant les contraintes internes et les fissurations (Olalorun et al., 2019). Mode de fonctionnement : Continu (Continuous) : Très courant pour les lignes de production automatisées (ex : séchage de matériaux de construction extrudés, pré-séchage de céramiques). Les pièces passent sur un convoyeur à travers un tunnel micro-ondes ou RF. Discontinu (Batch) : Des fours micro-ondes industriels sont utilisés pour le traitement de lots spécifiques ou de grandes pièces unitaires (ex : blocs de céramique réfractaire). Temps de séjour : Significativement réduit par rapport aux méthodes convectives. Le temps de séjour peut être de quelques minutes à une heure, selon la puissance installée et le taux d’humidité. V- TECHNOLOGIES DE SECHAGES GENERALEMENT NON APPLICABLES OU NON OPTIMISÉSES AUX SOLIDES MIS EN FORMES OU EN MORCEAUX Il est important de souligner que la non-applicabilité des technologies de séchage est souvent une question d’efficacité économique, de compromis qualité/coût ou de limitation physique liée à la géométrie ou à la nature du solide, plutôt qu’une impossibilité technique absolue. Pour le séchage des solides mis en formes ou en morceaux (par exemple : briques, granulés, fruits ou légumes coupés, pièces moulées, etc.), les technologies suivantes sont généralement considérées comme non applicables ou non optimisées : 1- Technologies généralement non applicables 1-1-Séchage par Atomisation (Spray Drying) Le séchage par atomisation est la méthode la plus emblématique qui est inapplicable aux solides déjà mis en formes ou en morceaux. • Principe conçu pour transformer une suspension, une boue ou une solution liquide en poudre fine en atomisant le liquide en très fines gouttelettes dans une chambre d’air chaud. • Inapplicabilité Il ne peut pas traiter des solides qui existent déjà sous forme de morceaux (granulés, fruits en dés, etc.). Le solide doit être sous forme liquide ou pâteuse pour être pulvérisé. 1. 2-Séchage sur Cylindre (Drum Drying / Sécheurs à cylindres) Bien qu’il s’agisse d’un séchage par contact (conduction), il est mal adapté aux pièces épaisses ou irrégulières. • Principe Le matériau humide est appliqué en une fine pellicule ou couche sur la surface extérieure de cylindres métalliques chauffés par l’intérieur. • Inapplicabilité Cette méthode est idéale pour les liquides visqueux ou les pâtes qui forment une fine couche (comme la pâte à papier, les flocons de pommes de terre) mais elle est inefficace ou impossible à mettre en œuvre pour des morceaux volumineux ou des formes géométriques complexes. La surface de contact et le transfert de chaleur seraient extrêmement faibles. 2-Technologies Généralement Non Optimisées Ces technologies ne sont pas strictement impossibles, mais leur utilisation pour des solides mis en formes est rarement optimale en raison de contraintes physiques ou économiques : 2-1-Séchage en Lit Fluidisé (Fluidized Bed Drying) • Principe Le solide est mis en suspension dans un flux d’air chaud ascendant, le faisant se comporter comme un fluide. • Limitations Cette méthode est très efficace pour les particules fines, granulaires ou pulvérulentes de taille uniforme. Elle devient difficile à appliquer pour : -Les solides très gros ou lourds (ex : briques, grosses pièces de céramique) qui nécessiteraient des vitesses d’air excessivement élevées. -Les solides de forme irrégulière ou collants (agglomérats) qui ne fluidisent pas bien, créant des canaux préférentiels pour l’air (court-circuit) ou des zones mortes. 2-2-Séchage par Contact dans des Sécheurs à Pelles ou Agitateurs (Paddles/Agitator Dryers) • Principe Le solide est séché par contact avec des parois et/ou des pales chauffées, tout en étant agité mécaniquement (séchage par conduction). • Limitations Ces sécheurs sont principalement utilisés pour les poudres, les boues et les produits pâteux. Ils sont peu adaptés aux gros morceaux ou aux formes rigides et fragiles, car l’agitation mécanique intense risque de briser le solide (dégradation de la forme et de la qualité finale) ou de devenir inefficace pour mélanger de grandes pièces. 2-3-Séchage Solaire Direct (Étalement en Plein Air) • Principe Le solide est étalé sur une surface pour être séché par la chaleur du soleil et le vent. • Limitations Bien que ce soit la méthode la plus ancienne, elle est considérée comme non applicable au niveau industriel pour des raisons de : -Contrôle Qualité : Absence de contrôle sur la température, l’humidité et la contamination. -Vitesse : Processus extrêmement lent, entraînant souvent la détérioration du produit ou la nécessité d’une très grande surface. -Contraintes Météorologiques : Dépendance totale des conditions climatiques. CONCLUSION Le séchage des solides mis en formes ou en morceaux est une opération cruciale et technologiquement exigeante. Sa maîtrise repose sur la compréhension approfondie des mécanismes couplés de transfert de chaleur et de masse, qui déterminent la cinétique de séchage et, par conséquent, la qualité du produit final. L’ingénierie du séchage moderne s’oriente vers : 1. L’optimisation énergétique : Les sécheurs sont de grands consommateurs d’énergie. L’accent est mis sur l’utilisation de méthodes alternatives comme le séchage sous vide, par micro-ondes ou par pompe à chaleur, qui peuvent être plus efficaces ou moins destructives pour le produit (Mujumdar, 2014). 2. La préservation de la qualité : Les contraintes de processus doivent être adaptées pour minimiser les dommages structurels (fissuration, retrait) et la dégradation des composants thermosensibles (vitamines, arômes). Un contrôle précis de la température et de l’humidité est donc primordial (Krokida et al., 2003). 3. La modélisation : L’utilisation de modèles mathématiques sophistiqués permet de prédire le comportement du solide pendant le séchage et d’optimiser la conception et le fonctionnement des équipements (Coumans, 2017). En définitive, le choix de la technologie et des paramètres de séchage est un compromis entre la vitesse, la qualité du produit, et l’efficacité énergétique, nécessitant une approche rigoureuse basée sur les principes de la physique des transferts. Références Bibliographiques Coumans, W. J. (2017). Drying Technology in Food Processing. CRC Press. (Pour une vue générale et les aspects appliqués au secteur agroalimentaire). Krokida, M. K., Karathanos, V. T., & Maroulis, Z. B. (2003). Effect of Drying Method on Quality and Storage Stability of Foods. Drying Technology, 21(9), 1731-1750. (Souligne l’impact du séchage sur la qualité du produit). Mujumdar, A. S. (Ed.). (2014). Handbook of Industrial Drying (4th ed.). CRC Press. (Ouvrage de référence couvrant la théorie et une large gamme de technologies de séchage). Farid, M. M. (2006). Conduction Drying. In A. S. Mujumdar (Ed.), Handbook of Industrial Drying (3rd ed., pp. 211–241). Boca Raton, FL : CRC Press/Taylor & Francis. Mujumdar, A. S. (Ed.). (2006). Handbook of Industrial Drying (3rd ed.). Boca Raton, FL : CRC Press/Taylor & Francis. Olalorun, S. S., Al-Khalid, S. J., & Suleiman, K. A. (2019). Microwave drying of ceramic materials : A review. Drying Technology, 37(1), 114–122. Zhang, A. L., Wang, Y. B., & Zhang, J. K. (2011). Drying kinetics and crack formation of ceramic green bodies. Journal of the European Ceramic Society, 31(12), 2095–2101.
