Rapport Technique : Étude Mécanique des Réseaux Électriques HTA/BT

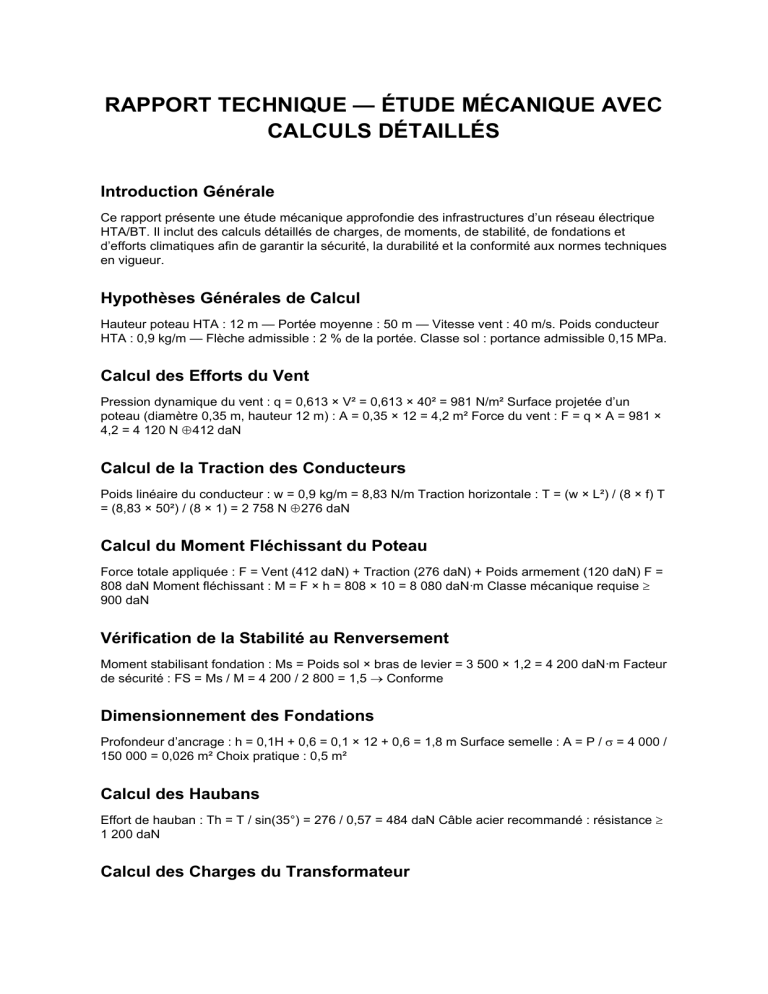

RAPPORT TECHNIQUE — ÉTUDE MÉCANIQUE AVEC
CALCULS DÉTAILLÉS
Introduction Générale
Ce rapport présente une étude mécanique approfondie des infrastructures d’un réseau électrique
HTA/BT. Il inclut des calculs détaillés de charges, de moments, de stabilité, de fondations et
d’efforts climatiques afin de garantir la sécurité, la durabilité et la conformité aux normes techniques
en vigueur.
Hypothèses Générales de Calcul
Hauteur poteau HTA : 12 m — Portée moyenne : 50 m — Vitesse vent : 40 m/s. Poids conducteur
HTA : 0,9 kg/m — Flèche admissible : 2 % de la portée. Classe sol : portance admissible 0,15 MPa.
Calcul des Efforts du Vent
Pression dynamique du vent : q = 0,613 × V² = 0,613 × 40² = 981 N/m² Surface projetée d’un
poteau (diamètre 0,35 m, hauteur 12 m) : A = 0,35 × 12 = 4,2 m² Force du vent : F = q × A = 981 ×
4,2 = 4 120 N ≈ 412 daN
Calcul de la Traction des Conducteurs
Poids linéaire du conducteur : w = 0,9 kg/m = 8,83 N/m Traction horizontale : T = (w × L²) / (8 × f) T
= (8,83 × 50²) / (8 × 1) = 2 758 N ≈ 276 daN
Calcul du Moment Fléchissant du Poteau
Force totale appliquée : F = Vent (412 daN) + Traction (276 daN) + Poids armement (120 daN) F =
808 daN Moment fléchissant : M = F × h = 808 × 10 = 8 080 daN·m Classe mécanique requise ≥
900 daN
Vérification de la Stabilité au Renversement
Moment stabilisant fondation : Ms = Poids sol × bras de levier = 3 500 × 1,2 = 4 200 daN·m Facteur
de sécurité : FS = Ms / M = 4 200 / 2 800 = 1,5 → Conforme
Dimensionnement des Fondations
Profondeur d’ancrage : h = 0,1H + 0,6 = 0,1 × 12 + 0,6 = 1,8 m Surface semelle : A = P / σ = 4 000 /
150 000 = 0,026 m² Choix pratique : 0,5 m²
Calcul des Haubans
Effort de hauban : Th = T / sin(35°) = 276 / 0,57 = 484 daN Câble acier recommandé : résistance ≥
1 200 daN
Calcul des Charges du Transformateur
Masse transformateur : 3 000 kg = 29 430 N Pression sur dalle : σ = P / A = 29 430 / 4 = 7 357 N/m²
< Limite admissible → Conforme
Conclusion Technique avec Justification
Les calculs détaillés confirment la conformité mécanique des poteaux, fondations, haubans et
structures porteuses. Les coefficients de sécurité respectent les normes et garantissent la durabilité
et la stabilité du réseau.
