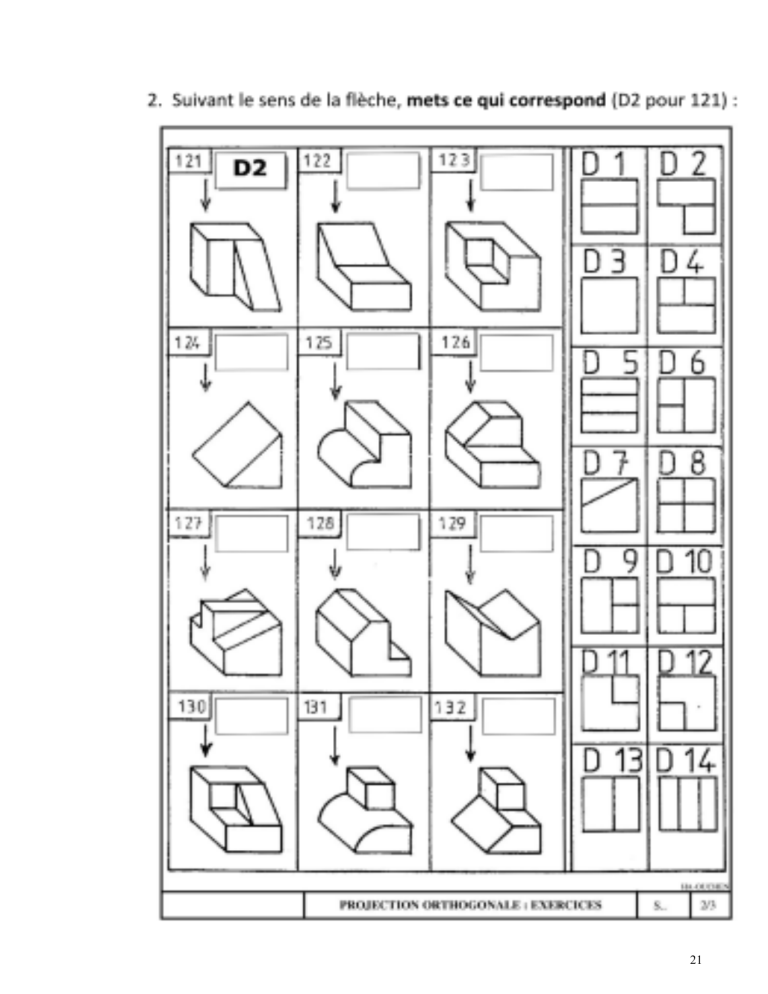

21 20 VI. Notions sur les dessins de définition et d’ensemble et les nomenclatures VI.3 Exercices d'applications et évaluation a) Mise en situation : Système : Etau de bricolage. L'étau de bricolage. Représenté par par son dessin d'ensemble, permet d'immobiliser des petites pièces entre ses deux mors. Cet étau peut se fixer temporairement sur le bord d'une table de travail a l'aide de la vis (11), b) Travail demandé : - Sur le dessin d'ensemble. Colorier les parties visibles : - Du mors fixe (3) en vert - de la vis de manœuvre (1) en rouge - Des plaquettes de serrage (5) en jaune - Poursuivre le coloriage sur la nomenclature en utilisant les couleurs précédentes. - Compléter sur la nomenclature la désignation des pièces ( I ). (5) et (11). - Donner la fonction des vis (4). - Donner la fonction des embouts (9). - Représenter la vis de manœuvre (1) à l'échelle 1:1 par les vues nécessaires à sa définition. Chargé du module : A.Benmeddour 98 VI. Notions sur les dessins de définition et d’ensemble et les nomenclatures Chargé du module : A.Benmeddour 99
