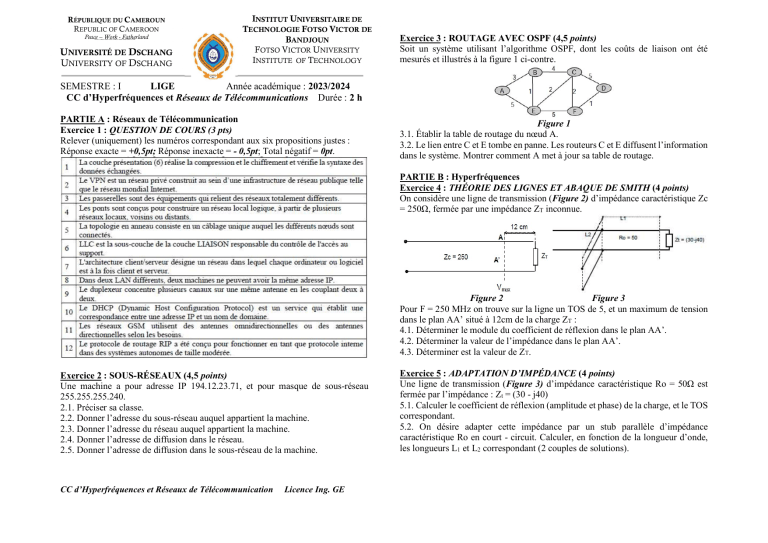

Exercice 3 : ROUTAGE AVEC OSPF (4,5 points)
Soit un système utilisant l’algorithme OSPF, dont les coûts de liaison ont été
mesurés et illustrés à la figure 1 ci-contre.
SEMESTRE : I
LIGE
Année académique : 2023/2024
CC d’Hyperfréquences et Réseaux de Télécommunications Durée : 2 h
PARTIE A : Réseaux de Télécommunication
Exercice 1 : QUESTION DE COURS (3 pts)
Relever (uniquement) les numéros correspondant aux six propositions justes :
Réponse exacte = +0,5pt; Réponse inexacte = - 0,5pt; Total négatif = 0pt.
Figure 1
3.1. Établir la table de routage du nœud A.
3.2. Le lien entre C et E tombe en panne. Les routeurs C et E diffusent l’information
dans le système. Montrer comment A met à jour sa table de routage.
PARTIE B : Hyperfréquences
Exercice 4 : THÉORIE DES LIGNES ET ABAQUE DE SMITH (4 points)
On considère une ligne de transmission (Figure 2) d’impédance caractéristique Zc
= 250Ω, fermée par une impédance ZT inconnue.
Figure 2
Figure 3
Pour F = 250 MHz on trouve sur la ligne un TOS de 5, et un maximum de tension
dans le plan AA’ situé à 12cm de la charge ZT :
4.1. Déterminer le module du coefficient de réflexion dans le plan AA’.
4.2. Déterminer la valeur de l’impédance dans le plan AA’.
4.3. Déterminer est la valeur de ZT.
Exercice 2 : SOUS-RÉSEAUX (4,5 points)
Une machine a pour adresse IP 194.12.23.71, et pour masque de sous-réseau
255.255.255.240.
2.1. Préciser sa classe.
2.2. Donner l’adresse du sous-réseau auquel appartient la machine.
2.3. Donner l’adresse du réseau auquel appartient la machine.
2.4. Donner l’adresse de diffusion dans le réseau.
2.5. Donner l’adresse de diffusion dans le sous-réseau de la machine.
CC d’Hyperfréquences et Réseaux de Télécommunication
Licence Ing. GE
Exercice 5 : ADAPTATION D’IMPÉDANCE (4 points)
Une ligne de transmission (Figure 3) d’impédance caractéristique Ro = 50Ω est
fermée par l’impédance : Zt = (30 - j40)
5.1. Calculer le coefficient de réflexion (amplitude et phase) de la charge, et le TOS
correspondant.
5.2. On désire adapter cette impédance par un stub parallèle d’impédance
caractéristique Ro en court - circuit. Calculer, en fonction de la longueur d’onde,
les longueurs L1 et L2 correspondant (2 couples de solutions).
