Circuit électrique simple : guide de physique pour la 7ème année

Le circuit électrique simple
7ème

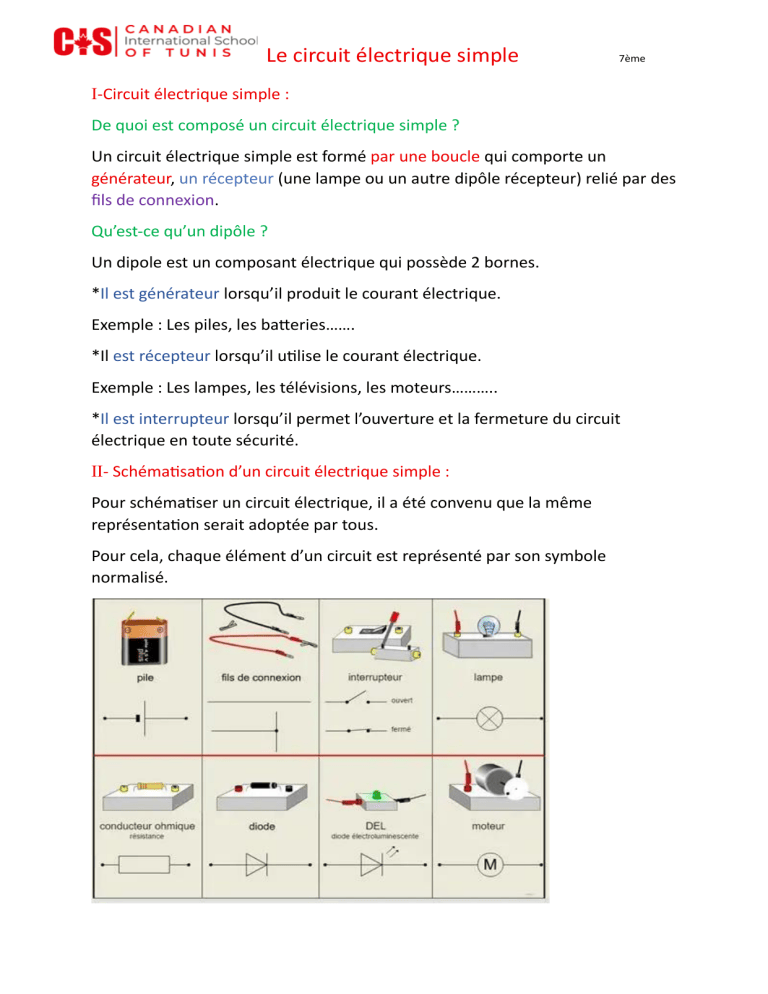

Ⅰ-Circuit électrique simple :
De quoi est composé un circuit électrique simple ?
Un circuit électrique simple est formé par une boucle qui comporte un
générateur, un récepteur (une lampe ou un autre dipôle récepteur) relié par des
fils de connexion.
Qu’est-ce qu’un dipôle ?
Un dipole est un composant électrique qui possède 2 bornes.
*Il est générateur lorsqu’il produit le courant électrique.
Exemple : Les piles, les batteries…….
*Il est récepteur lorsqu’il utilise le courant électrique.
Exemple : Les lampes, les télévisions, les moteurs………..
*Il est interrupteur lorsqu’il permet l’ouverture et la fermeture du circuit
électrique en toute sécurité.
Ⅱ- Schématisation d’un circuit électrique simple :
Pour schématiser un circuit électrique, il a été convenu que la même
représentation serait adoptée par tous.
Pour cela, chaque élément d’un circuit est représenté par son symbole
normalisé.
Le circuit électrique simple
7ème
Les composants essentiels à connaître sont peu nombreux, mais il faut
les maîtriser parfaitement
Ⅲ -Circuit ouvert, circuit fermé :
Un circuit fermé, c'est un circuit qui fonctionne, le courant peut circuler parce
que la boucle est complète.
Un circuit ouvert, c'est un circuit coupé,
quelque part, la boucle est interrompue
et le courant ne passe plus.
Dans un circuit électrique, l'interrupteur, quand il est fermé, il assure le contact
quand il est ouvert, il coupe le passage.
Le circuit électrique simple
7ème
Le circuit électrique simple
7ème
Ⅳ- Conducteurs et isolants : qui laisse passer le courant ?
Tous les matériaux ne se comportent pas de la même façon face au courant
électrique.
Les conducteurs laissent passer le courant : les métaux en général (cuivre, fer,
aluminium, or), le graphite (la mine de crayon), l'eau salée.
Les isolants bloquent le courant : le plastique, le bois sec, le verre, le
caoutchouc, l'air.
Exemple : un câble électrique : le fil de cuivre à l'intérieur est un conducteur (il
transporte le courant), et la gaine en plastique qui l'entoure est un isolant (elle
vous protège).
Ce n'est pas un hasard, c'est de la physique appliquée à la sécurité quotidienne.
Les isolants
Les conducteurs
