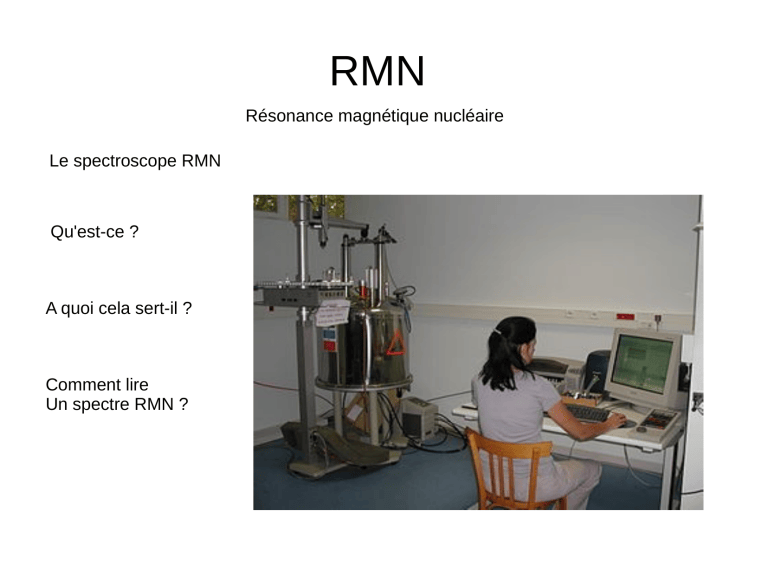

RMN Résonance magnétique nucléaire Le spectroscope RMN Qu'est-ce ? A quoi cela sert-il ? Comment lire Un spectre RMN ? Comment lire un spectre RMN ? L'allure du massif donne des information sur le nombre de voisins Chaque pic est associé à un proton Ou un groupe de protons équivalents Signal de référence Intensité du signal La courbe d'intégration Donne le nombre de proton Par massif Gradué vers la gauche 0 de type de liaison Détermination par lecture du déplacement chimique et comparaison dans un tableau Unité, le ppm (partie par million) il indique le déplacement chimique par rapport à un signal de référence TMS) Introduction du vocabulaire Spectre RMN de l’éthanol Massif Massif Constitué de multiplet (quadruplet ) pic Constitué de multiplet (triplet) Courbe d’intégration En abscisse : Déplacement chimique ( ou chemical shift) en ppm Référence : TMS II) Les protons équivalents Ils donnent lieu à un seul massif sur le spectre C'est à dire qu'ils ont tous le même déplacement chimique Dans une molécule, les noyaux des atomes d'hydrogène sont équivalents s'ils ont le même environnement chimique. Comment utiliser la courbe d’intégration ? 2-méthylpropan-2-ol h1/h2 = 9 a a a b Nb protons équivalents h1 / Nb protons équivalents h2 = 9 h1 9 protons Ha pour 1 proton Hb h2 Courbe d’intégration Comment utiliser la multiplicité d’un signal ? Butanone CH3-CH2-CO-CH3 CH3-CH2-CO-CH3 (a) 2 voisins CH2Triple t (b) (c) Pas de voisin 3 voisins – CH3quadruplet singulet Que représente le déplacement chimique ? a Ethanal b a a R-CO-H CH3 -CHO 9,8 ppm Extrait des tables : 2,1 ppm Type de proton R-CH3 R –CH2-R R – CH2 -OH /ppm 0,8 – 1,2 1,2 – 1,4 3,3 – 3,4 R-CO-CH3 2,1 -2,6 R-CO-H 9,5 -9,6 Type de proton R-OH R-COO-H -CH-O-COR (CH3 à CH) -CH-COOR (CH3 à CH) R-CH-OH (CH3 à CH) /ppm 0,5 -6 10 - 13 3,7 -4,8 2,0 -2,4 3,4 – 3,8
