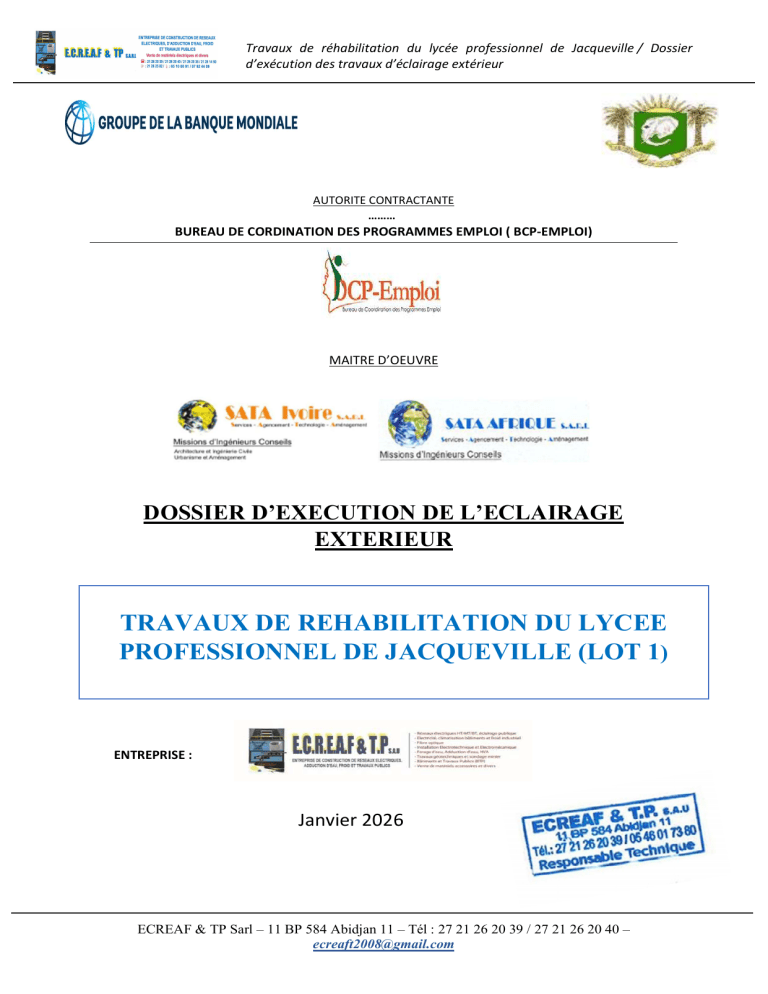

Dossier éclairage extérieur réhabilitation lycée Jacqueville

Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
AUTORITE CONTRACTANTE
………
BUREAU DE CORDINATION DES PROGRAMMES EMPLOI ( BCP-EMPLOI)
MAITRE D’OEUVRE
DOSSIER D’EXECUTION DE L’ECLAIRAGE
EXTERIEUR
TRAVAUX DE REHABILITATION DU LYCEE
PROFESSIONNEL DE JACQUEVILLE (LOT 1)
ENTREPRISE :
Janvier 2026
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 –
[email protected]
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
SOMMAIRE
I- NOTE DE CALCUL, DIMENSIONNEMENT ET CHOIX
DU MATERIEL DE L’ECLAIRAGE EXTERIEUR
II- FICHES TECHNIQUES DU MATERIEL PROPOSE
III-
SCHEMA ELECTRIQUE DES COFFRETS DE
L’ECLAIRAGE EXTERIEUR
IV-
PLAN D’EXECUTION DE L’ECLAIRAGE
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 –
[email protected]
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
I- NOTE DE CALCUL,
DIMENSIONNEMENT ET CHOIX DU
MATERIEL DE L’ECLAIRAGE
EXTERIEUR
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
3
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
PROJET D’ÉCLAIRAGE PUBLIC
Voirie intérieure – Lycée professionnel de Jacqueville
1. DONNÉES GÉNÉRALES DU PROJET





Type de projet : Éclairage public de voirie intérieure
Site : Lycée professionnel (zone à trafic modéré, environnement éducatif)
Longueur de la voie : 4 000 m
Largeur de la voie : 6 m
Surface totale à éclairer :
S=4000×6=24000 m²







Accotement : Néant
Type de pose : Simple alignement
Nombre de mâts : 117
Hauteur de mât : 7 m
Espacement moyen : ≈ 30 m
Type de luminaire : LED
Puissance unitaire : 80 W
2. RÉFÉRENCES NORMATIVES ET CLASSE D’ÉCLAIRAGE
Normes applicables


EN 13201 – Éclairage public
Voirie intérieure en milieu scolaire → trafic faible à modéré
Classe d’éclairage retenue
Classe P4 / ME4b (équivalent)


Éclairement moyen Em requis : 15 à 20 lux
Valeur retenue pour le calcul :
3. HYPOTHÈSES DE CALCUL



Coefficient de maintenance (CM) : 0,80
Coefficient d’utilisation (CU) : 0,50
(luminaire routier LED, pose à 7 m, simple alignement)
Température de couleur recommandée : 3000 K à 4000 K
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
4
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur


Rendement LED supposé : ≈ 140 lm/W
Facteur de puissance : cos φ = 0,95
4. NOTE DE CALCUL – CHOIX DU FLUX LUMINEUX
4.1 Flux lumineux théorique total
4.2 Flux corrigé (avec pertes)
4.3 Flux par luminaire
Flux requis par luminaire ≈ 10 000 à 11 000 lm
4.4 Vérification du luminaire 80 W
Avec un rendement moyen de 140 lm/W :
Conclusion :
Le luminaire LED 80 W/ 11200 Lm / 4000K est parfaitement adapté au projet et conforme
aux exigences normatives.
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
5
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
5. NOTE DE CALCUL – PUISSANCE ET COURANTS
5.1 Puissance totale installée
5.2 Courant total triphasé
Courant global faible → bonne répartition sur les phases
5.3 Répartition par phase

Puissance par phase :

Courant par phase :
6. NOTE DE CALCUL – CHOIX DES SECTIONS DE CÂBLES
6.1 DONNÉES GÉNÉRALES DU PROJET






Réseau : 230/400 V
Régime : Triphasé + Neutre (3P+N)
Puissance unitaire luminaire : 80 W LED
cos φ : 0,95
Espacement candélabres : 30 m max
Pose : enterrée sous gaine
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
6
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur


Conducteur : cuivre
Chute de tension admissible EP : ≤ 5 %
6.2 FORMULES NORMALISÉES BET
🔹 Courant triphasé d’un départ :
🔹 Chute de tension triphasée :
6.3 FRACTIONNEMENT RETENU
Le réseau d’éclairage extérieur sera alimenté par 03 coffrets d’éclairage électrique extérieur
(CE-EE) avec deux départs de circuit chacun répartit comme suit :
Coffret EP01


Départ 01 : 24 luminaires
Départ 02 : 26 luminaires
Coffret EP02


Départ 01 : 23 luminaires
Départ 02 : 18 luminaires
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
7
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
Coffret EP03


Départ 01 : 13 luminaires
Départ 02 : 13 luminaires
6.4 LONGUEUR DES DÉPARTS
Coffret
Départ
Nb luminaires
Longueur du
réseau(m)
EP01
D01
24
780
EP01
D02
26
820
EP02
D01
23
740
EP02
D02
18
680
EP03
D01
13
430
EP03
D02
13
430
6.5 PUISSANCE PAR DÉPART
P=N×80
Départ
P (W)
EP01-D01
EP01-D02
1 920
2 080
EP02-D01
1 840
EP02-D02
1 440
EP03-D01
1 040
EP03-D02
1 040
6.6 COURANT TRIPHASÉ PAR DÉPART
Départ
I (A)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
8
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
CE-EE01-D01
2,9
CE-EE01-D02
3,2
EP02-D01
2,8
EP02-D02
2,2
EP03-D01
1,6
EP03-D02
1,6
Courants très faibles → fort avantage du triphasé
6.6 DIMENSIONNEMENT DES SECTIONS (CHUTE DE TENSION)
🔹 Vérification section Cu 10 mm²
Cas le plus défavorable : EP01 – D02
ΔU = (√3 × ρ × L × I) / S
ΔU=(1,732×0,022×820×3,2)/10 ≈10 V ⇒ 2,5%
Conforme
🔹 Vérification section Cu 6 mm²
ΔU≈15,8 V⇒4,0%
Conforme
🔹 Vérification section Cu 4 mm²
ΔU≈23,7 V⇒5,9%
Non conforme
6.7 SECTIONS RETENUES (CHOIX BET OPTIMISÉ)
Section minimale conforme pour TOUS les départs en tenant compte d’éventuelles
extension :
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
9
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
🔹 U1000 R2V – Cu 4 × 10 mm² (3P + N)
Marge BET :




Chute de tension < 3 %
Réserve thermique très confortable
Homogénéité des sections
Simplification EXE & DQE
6.8 VÉRIFICATION THERMIQUE


Intensité admissible Cu 10 mm² enterré : ≈ 57A
Courant réel max : 3,2 A
6.9 PROTECTIONS ASSOCIÉES
Élément
Valeur
Disjoncteur départ
3P+N – 16 A
Courbe
C
Équilibrage phases Naturel (répartition luminaires)
Terre
À chaque candélabre
6.10 CONCLUSION BET
Le passage en 3P + N par départ candélabre permet :
une réduction majeure des sections
une chute de tension parfaitement maîtrisée
une architecture EP robuste et évolutive
une exécution conforme aux règles de l’art
Section finale retenue : Cu 4 × 10 mm² pour tous les départs candélabres
6.11 CÂBLE DE RACCORDEMENT MÂT


Puissance : 80 W
Courant < 0,4 A
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
10
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
Section :
6.11 DIMENSIONNEMENT DE LA CÂBLETTE DE MISE À LA TERRE
La présente note a pour objet de déterminer la section de la câblette de mise à la terre
assurant :



La protection des personnes,
La mise à la terre des masses métalliques des candélabres,
L’écoulement des courants de défaut, conformément aux normes en vigueur pour les
installations d’éclairage public.
références normatives





NF C 15-100
NF C 17-200 (Éclairage public)
IEC 60364-5-54
UTE C 15-105
Règles de l’art BET – Réseaux EP
Description du système de mise à la terre




Régime de neutre : TT
Chaque candélabre est équipé :
o d’un conducteur de protection (PE),
o d’un piquet de terre a chaque 5 candélabres,
o d’une câblette de liaison à la terre.
Matériau conducteur : cuivre nu
Pose : enterrée (fond de fouille / massif)
Données de calcul
Caractéristiques électriques



Tension nominale : 230/400 V
Courant de défaut maximal estimé : Id ≤ 1 kA
(valeur conservatrice pour réseau BT EP)
Temps de coupure maximal : ≤ 1 s (disjoncteur EP)
FORMULE NORMALISÉE DE DIMENSIONNEMENT (IEC 60364)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
11
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
La section minimale du conducteur de protection est donnée par :
Application numérique
Section normalisée retenue
Section calculée minimale :
≈ 9 mm²
Section normalisée immédiatement supérieure :
Cuivre nu 16 mm²
CONFORMITÉ RÉGLEMENTAIRE
Selon NF C 17-200 :

la section minimale de la câblette de terre des candélabres doit être :
o ≥ 16 mm² Cu nu
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
12
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
Le choix Cu 16 mm² nu est conforme, indépendamment du calcul thermique.
Configuration de mise à la terre par candélabre



1 piquet de terre acier/cuivre Ø ≥ 16 mm – L ≥ 1,5 m à chaque 5 candélabres et en
bout de ligne.
1 câblette cuivre nu 16 mm²
Connexion :
o par cosse sertie,
o visserie inox,
o protection anticorrosion (milieu maritime)
DIMENSIONNEMENT DE LA CÂBLETTE DE MISE À LA TERRE EN
ALUMINIUM
Description du système de mise à la terre




Régime de neutre : TT
Mise à la terre :
o individuelle par candélabre,
o piquet de terre chaque 5 candélabres + câblette de liaison sur chaque
candélabre
Conducteur étudié : Aluminium nu
Pose : enterrée (massif béton / fond de fouille)
DONNÉES DE CALCUL
Hypothèses électriques BET



Tension réseau : 230/400 V
Courant de défaut maximal estimé :
Temps maximal de coupure :
(Hypothèses conservatrices adaptées aux réseaux EP BT)
FORMULE DE DIMENSIONNEMENT (IEC 60364)
La section minimale du conducteur de protection est donnée par :
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
13
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
Coefficient du matériau (aluminium)
Selon IEC 60364-5-54 :

Aluminium nu :
Application numérique
Section normalisée retenue
Section minimale calculée :
≈ 14 mm²
Section normalisée immédiatement supérieure :
ALUMINIUM NU 25 mm²
VÉRIFICATION RÉGLEMENTAIRE (NF C 17-200)
Les règles d’éclairage public imposent :

Une section minimale de conducteur de terre équivalente à 16 mm² Cu.
Équivalence aluminium / cuivre :
La section aluminium 25 mm² est donc strictement conforme.
Configuration de mise à la terre par candélabre

1 piquet de terre acier/cuivré pour 5 candelabre:
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
14
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
Ø ≥ 16 mm
Longueur ≥ 1,5 m
1 câblette Aluminium nu 25 mm²
Raccordement :
o cosse bimétallique Al/Cu,
o boulonnerie inox,
o graisse anticorrosion (milieu humide / marin).
o
o


Interdiction de contact direct Al / Cu sans dispositif bimétallique.
COMPARAISON CUIVRE / ALUMINIUM (RAPPEL BET)
Matériau Section
Cuivre nu
16 mm²
Aluminium nu 25 mm²
CONCLUSION BET
La section de la câblette de mise à la terre pour chaque candélabre est déterminée comme suit
:
Câblette cuivre nu 16 mm²
Ou
Câblette aluminium nu 25 mm²
Ce choix est :




conforme aux normes NF C 15-100 et NF C 17-200,
thermiquement suffisant,
mécaniquement robuste,
adapté aux conditions extérieures et maritimes,
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
15
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
7. TABLEAU RÉCAPITULATIF DU DIMENSIONNEMENT
Élément
Longueur de voie
Largeur
Surface
Éclairement moyen
Nombre de mâts
Hauteur de mât
Espacement
Puissance unitaire
Flux unitaire
Température de couleur
Puissance totale
Réseau
Section principale
Section mât
Section de la câblette de mise à la terre
Valeur
4 000 m
6m
24 000 m²
20 lux
117
7m
≈ 30 m
80 W
11 200 lm
4000 k
9,36 kW
3P + N – 230/400 V
4×10 mm² Cu
3G2,5 mm² Cu
16 mm² Cu ou 25 mm² Alu
8. DETAIL D’EXECUTION
Massif de fondation pour candélabre H = 7 m
8.1 DONNÉES DE BASE





Type d’ouvrage : Massif en béton pour candélabre
Hauteur du candélabre : 7 m
Type de sol : Sol courant et sableux par endroit (σ admissible ≥ 1,5 bar)
Zone : Voirie intérieure (lycée, vent modéré)
Effort pris en compte :
o Poids propre du candélabre
o Efforts dus au vent
o Efforts de traction à la base
8.2 DIMENSIONS DU MASSIF (USUELLES ET VALIDÉES)
Massif standard recommandé :

Dimensions en plan :
0,60 m x 0,60 m x 0,80 m

Profondeur totale :
0,85 m
Ces dimensions sont adaptées pour candélabre ≤ 7 m sans console lourde.
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
16
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
8.3 BÉTON



Classe de béton : C25/30
Dosage : ≈ 250 kg de ciment/m³
Béton de propreté :
o Épaisseur : 5 cm
o Dosage : 150 kg/m³
8.4 DISPOSITIF DE FIXATION DU CANDÉLABRE
Tiges d’ancrage




4 tiges filetées M20
Longueur totale : 500 mm
Acier graissé et huit écrous et rondelles électrozinguées
Écartement conforme à la platine du candélabre (ex. 300 × 300 mm)
Détails de pose



Gabarit métallique obligatoire
Filetage protégé pendant bétonnage
Dépassement hors béton : 60 à 80 mm
8.5 RÉSERVATIONS ET FOURREAUX



Fourreau électrique :
o Ø 63 mm (TPC rouge)
o Entrée arrière à 20 cm du fond
Regard de visite et de tirage :
o 40 × 40 cm avec tampon béton
Mise à la terre :
o Conducteur Cu 16 mm² ou Alu 34,5mm²
o Piquet de terre 1,5 m chaque 150m
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
17
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
8.6 COUPE SCHÉMATIQUE (DESCRIPTION)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
18
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
19
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
9.7 PRESCRIPTIONS D’EXÉCUTION (IMPORTANT)






Fond de fouille propre
Béton vibré mécaniquement
Respect de l’enrobage ≥ 5 cm
Vérification de la verticalité avant prise
Temps de cure ≥ 7 jours
Pose du candélabre après 7 à 10 jours minimum
CONCLUSION BET
✔ Massif conforme pour candélabre H = 7 m
✔ Stabilité assurée vis-à-vis du vent et du flambement
✔ Détail exploitable en plan d’exécution (EXE)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
20
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
📘 NOTE DE CALCUL BET
Dimensionnement des câbles d’alimentation principale des coffrets EP
Phase EXÉCUTION (EXE)
1. OBJET DE LA NOTE
La présente note a pour objet de déterminer :


la section des câbles d’alimentation principale des coffrets EP01, EP02 et EP03,
les disjoncteurs de protection associés,
en tenant compte :





de la puissance installée,
du régime triphasé,
des longueurs de câbles,
de la chute de tension admissible,
des normes en vigueur.
2. RÉFÉRENCES NORMATIVES




NF C 15-100
NF C 17-200 (Éclairage public)
IEC 60364
UTE C 15-105
3. DONNÉES GÉNÉRALES DU PROJET







Réseau : 400 / 230 V
Régime : Triphasé + Neutre
cos φ (LED) : 0,95
Chute de tension admissible (EP) : ≤ 5 %
Conducteurs : Cuivre
Type de câble : U1000 R2V
Pose : enterrée sous gaine
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
21
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
4. PUISSANCE INSTALLÉE PAR COFFRET
5. CALCUL DU COURANT D’EMPLOI (TRIPHASÉ)
Formule normalisée :
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
22
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
6. DIMENSIONNEMENT DES SECTIONS (CHUTE DE TENSION)
Formule triphasée normalisée :
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
23
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
7. VÉRIFICATION THERMIQUE
Section
Intensité admissible (enterré)
Courant réel
Cu 10 mm²
≈ 57 A
6,1 A
Cu 6 mm²
≈ 40 A
≤5A
Conformité
8. CHOIX DES DISJONCTEURS DE PROTECTION
Critères :
🔹 Coffret EP01(CE-EE01)

Courant Ib ≈ 6,1 A
Disjoncteur 3P+N – 16 A – Courbe C
🔹 Coffret EP02(CE-EE02)

Courant Ib ≈ 5,0 A
Disjoncteur 3P+N – 16 A – Courbe C
🔹 Coffret EP03(CE-EE03)

Courant Ib ≈ 3,0 A
Disjoncteur 3P+N – 10 A – Courbe C
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
24
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
9. TABLEAU RÉCAPITULATIF FINAL
Coffret
Longueur
Puissance
Section câble
Disjoncteur
EP01
350 m
4,0 kW
Cu 4×10 mm²
3P+N 16 A
EP02
35 m
3,28 kW
Cu 4×6 mm²
3P+N 16 A
EP03
200 m
2,0 kW
Cu 4×6 mm²
3P+N 10 A
NB : De manière générale nous retiendrons comme section de câble principale
d’alimentation des coffrets le câble U1000 R2V 4 x 16mm² Cu en tenant compte de la
réserve pour d’éventuelles extension.
10. CONCLUSION BET
Les sections et protections proposées assurent :




une chute de tension largement inférieure à 5 %,
une conformité NF C 15-100 / NF C 17-200,
une exploitation fiable et évolutive,
une cohérence parfaite avec le réseau EP fractionné.
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
25
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
DÉTAIL D’EXÉCUTION – TRANCHÉE
ÉLECTRIQUE
Pose de câble sous gaine + grillage avertisseur
Projet : Éclairage public – Voirie intérieure (lycée Professionnel de Jacqueville)
1.
RÉFÉRENCES NORMATIVES




NF C 15-100 (installations BT)
NF C 14-100 (réseaux de distribution)
Prescriptions éclairage public
Règles de l’art TP / VRD
2. CARACTÉRISTIQUES GÉNÉRALES DE LA TRANCHÉE
Dimensions usuelles (zone circulée / piétonne)

Profondeur totale :

Largeur de tranchée :
Adaptée à :


1 à 3 gaines Ø63 à Ø90 mm
Pose confortable + enrobage sable
CONSTITUTION DE LA TRANCHÉE (DE BAS EN HAUT)
3.
① Fond de fouille


Sol naturel compacté
Élimination des éléments agressifs (pierres, racines)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
26
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
② Lit de pose en sable



Épaisseur : 10 cm
Sable propre, non agressif
Mise à niveau et réglage
③ Gaines de protection




Type : TPC rouge
Diamètre intérieur :
o Ø63 mm (départs candélabres)
o Ø90 mm (alimentation coffret)
Pose :
o rectiligne,
o sans contrainte mécanique,
o rayon de courbure ≥ 10 × Ø
Tirage ultérieur par aiguille
④ Câbles électriques



Type : U1000 R2V
Pose à l’intérieur des gaines
Interdiction de jonction en pleine terre
⑤ Enrobage sable


Sable propre sur 10 cm au-dessus des gaines
Compactage léger manuel
⑥ Grillage avertisseur




Couleur : Rouge (électricité)
Largeur ≥ 30 cm
Position :
o 20 cm au-dessus des gaines
Pose continue sur toute la longueur
⑦ Remblaiement final
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
27
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur



4.
Remblaiement par couches successives
Compactage mécanique
Réfection du terrain ou de la chaussée
COUPE TYPE DE LA TRANCHÉE (SCHÉMA DESCRIPTIF)
5. DISTANCES DE SÉCURITÉ



Entre gaines électriques : ≥ 5 cm
Autres réseaux :
o Eau / assainissement : ≥ 20 cm
o Télécom : ≥ 10 cm
Croisement de réseaux :
o angle ≥ 45°
o protection mécanique renforcée
6. POINTS SINGULIERS
Regards / chambres de tirage



Tous les 40 à 60 m
À chaque changement de direction
À proximité des candélabres
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
28
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
Traversées de voirie


Gaine renforcée type TPC CR8
Fourreau continu sans jonction
7. CONTRÔLES AVANT REMBLAIEMENT

Vérification :
o continuité des gaines,
o absence de pincement,
o conformité du grillage.
8. CONCLUSION BET
Le détail de mise en œuvre décrit ci-dessus garantit :






la protection mécanique des câbles,
la conformité réglementaire,
la durabilité de l’ouvrage,
la facilité de maintenance.
Détail conforme NF C 15-100 / VRD
Adapté à sol sableux & environnement marin
Tranchée type : 40 × 80 cm conforme EP.
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
29
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
II-FICHES TECHNIQUES DU
MATERIEL PROPOSE
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
30
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
CANDELABRE DROIT 7M
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
31
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
32
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
33
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
LANTERNE 80W
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
34
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
35
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
36
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
37
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
38
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
GRILLAGE AVERTISSEUR ROUGE
(0,3m)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
39
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
40
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
41
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
CABLETTE POUR CIRCUIT DE TERRE
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
42
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
43
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
44
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
45
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
46
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
CABLES
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
47
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
48
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
49
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
50
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
51
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
52
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
53
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
54
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
55
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
56
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
57
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
58
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
59
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
60
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
61
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
GAINE TPC
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
62
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
63
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
64
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
INTERUPTEUR CREPUSCULAIRE
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
65
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
66
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
67
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
68
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
69
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
70
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
71
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
72
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
73
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
74
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
75
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
III- SCHEMA ELECTRIQUE DES
COFFRETS DE L’ECLAIRAGE
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
76
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
77
Travaux de réhabilitation du lycée professionnel de Jacqueville / Dossier
d’exécution des travaux d’éclairage extérieur
IV- PLAN D’EXECUTION DE
L’ECLAIRAGE
(VOIR DOCUMENT ANNEXE)
ECREAF & TP Sarl – 11 BP 584 Abidjan 11 – Tél : 27 21 26 20 39 / 27 21 26 20 40 – [email protected]
78
