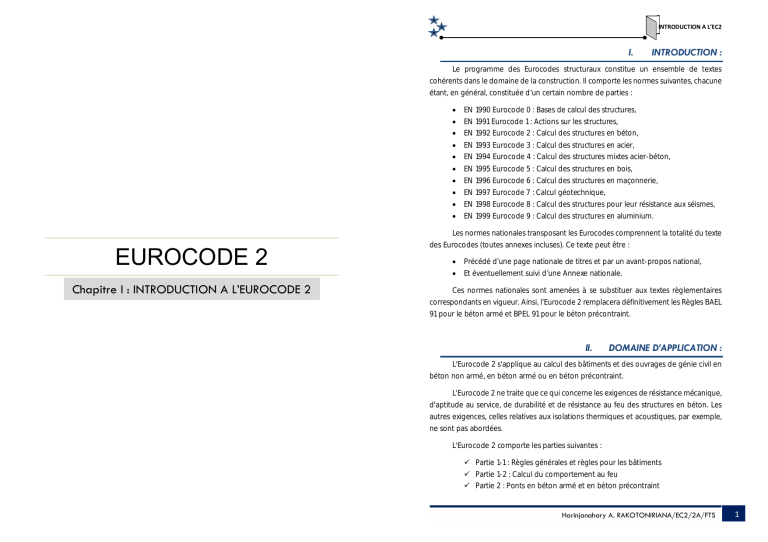

INTRODUCTION A L’EC2 I. INTRODUCTION : Le programme des Eurocodes structuraux constitue un ensemble de textes cohérents dans le domaine de la construction. Il comporte les normes suivantes, chacune étant, en général, constituée d’un certain nombre de parties : EN 1990 Eurocode 0 : Bases de calcul des structures, EN 1991 Eurocode 1 : Actions sur les structures, EN 1992 Eurocode 2 : Calcul des structures en béton, EN 1993 Eurocode 3 : Calcul des structures en acier, EN 1994 Eurocode 4 : Calcul des structures mixtes acier-béton, EN 1995 Eurocode 5 : Calcul des structures en bois, EN 1996 Eurocode 6 : Calcul des structures en maçonnerie, EN 1997 Eurocode 7 : Calcul géotechnique, EN 1998 Eurocode 8 : Calcul des structures pour leur résistance aux séismes, EN 1999 Eurocode 9 : Calcul des structures en aluminium. Les normes nationales transposant les Eurocodes comprennent la totalité du texte EUROCODE 2 Chapitre I : INTRODUCTION A L’EUROCODE 2 des Eurocodes (toutes annexes incluses). Ce texte peut être : Précédé d’une page nationale de titres et par un avant-propos national, Et éventuellement suivi d’une Annexe nationale. Ces normes nationales sont amenées à se substituer aux textes règlementaires correspondants en vigueur. Ainsi, l’Eurocode 2 remplacera définitivement les Règles BAEL 91 pour le béton armé et BPEL 91 pour le béton précontraint. II. DOMAINE D’APPLICATION : L'Eurocode 2 s'applique au calcul des bâtiments et des ouvrages de génie civil en béton non armé, en béton armé ou en béton précontraint. L'Eurocode 2 ne traite que ce qui concerne les exigences de résistance mécanique, d'aptitude au service, de durabilité et de résistance au feu des structures en béton. Les autres exigences, celles relatives aux isolations thermiques et acoustiques, par exemple, ne sont pas abordées. L'Eurocode 2 comporte les parties suivantes : Partie 1-1 : Règles générales et règles pour les bâtiments Partie 1-2 : Calcul du comportement au feu Partie 2 : Ponts en béton armé et en béton précontraint Harinjanahary A. RAKOTONIRIANA/EC2/2A/FTS 1 INTRODUCTION A L’EC2 INTRODUCTION A L’EC2 Partie 3 : Silos et réservoirs La Partie 1-1 de l'Eurocode 2 énonce les principes de base du calcul des structures Résistance à la compression relativement élevée (environ 25 MPa et plus) Résistance à la traction faible et incertaine (environ 2MPa) en béton non armé, armé ou précontraint, constitué de granulats de masse volumique Par conséquent, pour pouvoir utiliser en construction ce matériau économique, on normale ou de granulats légers, ainsi que des règles spécifiques pour les bâtiments. Mais lui associe des armatures métalliques capables d’éviter les inconvénients résultant de sa pour notre cas, nous nous bornerons sur les structures en béton armé entrant dans le faible résistance à la traction : le matériau ainsi obtenu est « le béton armé ». domaine du bâtiment. Le fait d’incorporer des armatures dans le béton n’est pas suffisant pour en faire un béton armé. Il faut en plus une organisation structurale spécifique portant sur : III. Désignation Longueur Force Unité Appellation [m] Mètre [N] UNITES UTILISEES : 1 = 10 V. 1 = 10 Les formes suivantes sont constamment retrouvées en béton armé : 1 = 10 Newton [Pa] Pascal 1 = 10 1 = 100 1 =1 ⁄ 1 = 10 1 FORMES USUELLES DES ELEMENTS : Le poteau : élément vertical porteur ; La dalle ou hourdis : plaque plane horizontale de faible épaisseur par rapport à ses dimensions en plan ; La nervure : élément prismatique, à section généralement rectangulaire ; Le voile plan ou courbe : délimité par deux surfaces planes ou courbes, l’épaisseur étant faible vis-à-vis des dimensions des surfaces. =1 ⁄ = 10 1 IV. La forme des pièces ; La quantité et l’agencement des armatures Conversion 1 Pression, Contrainte ⁄ = 10 1 = 10 1 = 100 ⁄ ⁄ CONFECTION DU BETON ARME : L’association hourdis-nervure constitue une poutre en T ou à table de compression Le béton de ciment est obtenu par le mélange des granulats, du sable et du ciment, le tout gâché avec de l’eau. On obtient alors un matériau compact et unique après la prise du mélange. Pourtant, lors des essais mécaniques (essai à la compression ou essai à la traction) effectués sur le béton ordinaire, les résistances suivantes sont prélevées et constatées : Harinjanahary A. RAKOTONIRIANA/EC2/2A/FTS 2 Harinjanahary A. RAKOTONIRIANA/EC2/2A/FTS 3 INTRODUCTION A L’EC2 INTRODUCTION A L’EC2 La combinaison poteau-nervure-hourdis donne la solution classique pour réaliser des planchers. La combinaison voiles plans-hourdis aboutit aux poutres-caissons. la robustesse en cas de situations accidentelles la durabilité (conditions environnementales) Les Eurocodes permettent aussi : une optimisation de la durabilité des structures un plus de liberté au concepteur et au calculateur Avec des voiles à simple ou double courbure, on réalise des couvertures, des réservoirs, des réfrigérants, etc. VI. NOTION D’ETATS LIMITES : Dans le domaine de la construction, un « état limite » est un état dans lequel se trouve une structure ou un élément de structure de tel que, s’il est dépassé dans le sens défavorable, cette structure ou cet élément ne répond plus aux fonctions pour lesquelles il est conçu. On définit ainsi des : Etats Limites Ultimes (ELU) : Perte de l’équilibre statique ; Capacité portante maximale atteinte pour une poutre ou un poteau, etc. Etats Limites de Service (ELS) : Fissuration excessive ; Déformations inacceptables ; etc. VII. BUT DANS L’APPLICATION DES EUROCODES : Les Eurocodes structuraux ont des exigences fondamentales pour assurer : la sécurité structurale l’aptitude au service, fonctionnement, confort,… Harinjanahary A. RAKOTONIRIANA/EC2/2A/FTS 4 Harinjanahary A. RAKOTONIRIANA/EC2/2A/FTS 5
