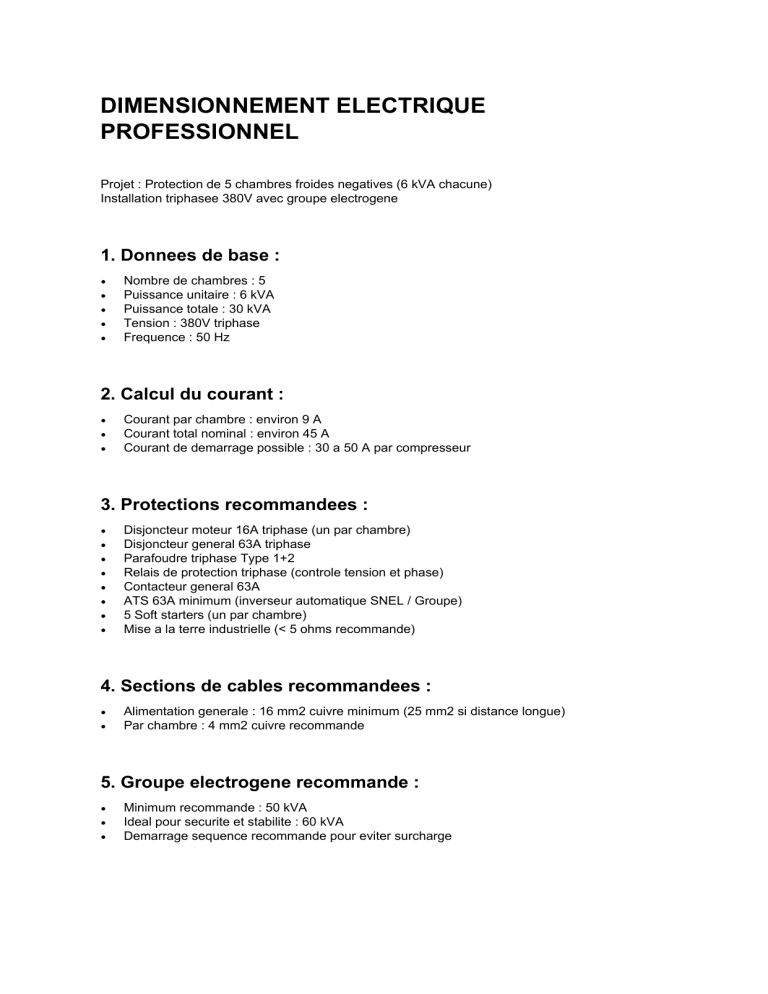

DIMENSIONNEMENT ELECTRIQUE PROFESSIONNEL Projet : Protection de 5 chambres froides negatives (6 kVA chacune) Installation triphasee 380V avec groupe electrogene 1. Donnees de base : • • • • • Nombre de chambres : 5 Puissance unitaire : 6 kVA Puissance totale : 30 kVA Tension : 380V triphase Frequence : 50 Hz 2. Calcul du courant : • • • Courant par chambre : environ 9 A Courant total nominal : environ 45 A Courant de demarrage possible : 30 a 50 A par compresseur 3. Protections recommandees : • • • • • • • • Disjoncteur moteur 16A triphase (un par chambre) Disjoncteur general 63A triphase Parafoudre triphase Type 1+2 Relais de protection triphase (controle tension et phase) Contacteur general 63A ATS 63A minimum (inverseur automatique SNEL / Groupe) 5 Soft starters (un par chambre) Mise a la terre industrielle (< 5 ohms recommande) 4. Sections de cables recommandees : • • Alimentation generale : 16 mm2 cuivre minimum (25 mm2 si distance longue) Par chambre : 4 mm2 cuivre recommande 5. Groupe electrogene recommande : • • • Minimum recommande : 50 kVA Ideal pour securite et stabilite : 60 kVA Demarrage sequence recommande pour eviter surcharge Conclusion : Cette configuration garantit une protection industrielle contre les surtensions, les desequilibres de phase, les pics de demarrage et les retours brusques du reseau. Elle assure la securite des compresseurs, du groupe electrogene et la continuite de service des chambres froides negatives.
