Commande MPPT d'un système PV par mode glissant

‫الجمهورية الجزائرية الديمقراطية الشعبية‬
‫وزارة التعليم العالي والبحث العلمي‬
UNIVERSITE BADJI MOKHTAR - ANNABA
BADJI MOKHTAR – ANNABA UNIVERSITY
‫جامعة باجي مختار – عناب ـ ـ ـ ـ ـ ـ ــة‬
Faculté : TECHNOLOGIE
Département : Electrotechnique
Domaine : SCIENCES ET TECHNOLOGIES
Filière : Electrotechnique
Spécialité : Commande Electrique

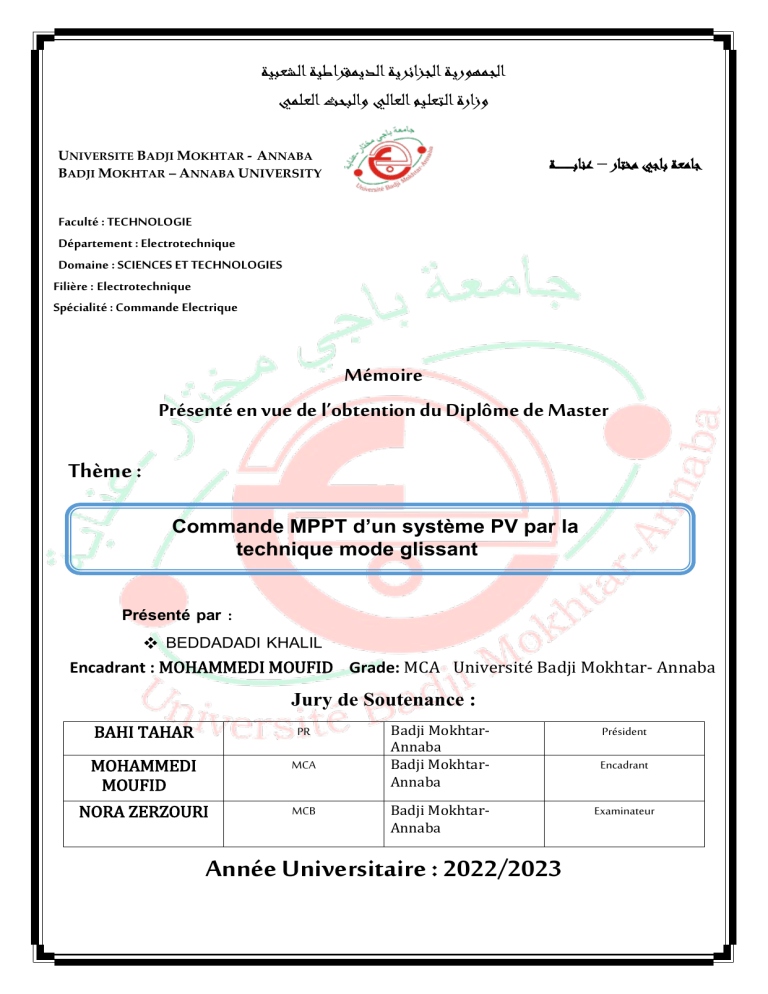

Mémoire
Présenté en vue de l’obtention du Diplôme de Master
Thème :
Commande MPPT d’un système PV par la
technique mode glissant
Présenté par :
 BEDDADADI KHALIL
Encadrant : MOHAMMEDI MOUFID Grade: MCA Université Badji Mokhtar- Annaba
Jury de Soutenance :
BAHI TAHAR
PR
MOHAMMEDI
MOUFID
MCA
NORA ZERZOURI
MCB
Badji MokhtarAnnaba
Badji MokhtarAnnaba
Badji MokhtarAnnaba
Année Universitaire : 2022/2023
Président
Encadrant
Examinateur
[Remerciements]
Je tiens à exprimer mes sincères remerciements à toutes les personnes qui ont
contribué à la réalisation de ce projet, en particulier à mon encadreur et aux
membres du jury.
Je tiens à remercier chaleureusement mon encadreur, [Mohammedi Moufid],
pour son soutien continu, ses conseils éclairés et sa disponibilité précieuse. Votre
expertise et votre orientation m'ont permis de progresser et de repousser mes
limites. Je suis extrêmement reconnaissant de votre engagement à mes côtés tout
au long de ce projet.
J'adresse également mes remerciements sincères aux membres du jury, [noms
des jurés], pour avoir consacré leur temps et leur expertise à évaluer mon travail.
Vos commentaires constructifs et vos suggestions pertinentes ont grandement
enrichi ce projet. Je vous suis reconnaissant pour l'opportunité d'avoir pu
présenter mes résultats devant vous et bénéficier de vos précieux retours.
Je tiens également à remercier toutes les autres personnes qui ont contribué à ce
projet de quelque manière que ce soit, que ce soit par leurs encouragements, leur
soutien logistique ou leur expertise. Votre contribution a été essentielle et je suis
profondément reconnaissant de votre collaboration.
Enfin, je souhaite exprimer ma gratitude envers mes proches, ma famille et mes
amis, pour leur soutien indéfectible tout au long de cette aventure. Votre
présence et votre encouragement ont été une source de motivation constante.
Merci du fond du cœur à tous ceux qui ont joué un rôle dans la réalisation de ce
projet. Votre contribution a été inestimable et a grandement contribué à sa
réussite.
[Beddadi Khalil]
‫ملخص‬
‫ على سبيل المثال‬.‫يعتمد تشغيل نظام الطاقة الشمسية بكفاءة على عوامل جوية مثل كثافة الضوء ودرجة الحرارة‬
‫ ستتأثر إنتاجية الطاقة الكهربائية بتغيرات اإلشعاع‬، ‫ في حالة وجود محطة متنقلة تعمل بالطاقة الشمسية‬،
ً
‫ممتازا عندما يولد كمية مثلى من الطاقة الكهربائية في جميع ظروف‬
‫يعتبر نظام الطاقة الشمسية‬. ‫الشمسي‬
‫ المعتمدة‬، ‫ هذه الدراسة‬.‫ تم إجراء دراسة مقارنة بين تقنيتي التحكم التقليدية والتحكم بالوضع المنزلق‬.‫االستخدام‬
(P&O). ‫ تسمح لنا برؤية أداء ومزايا نموذج الوضع المنزلق بوضوح مقارنةً بالتقنية التقليدية‬، ‫على المحاكاة‬
Résumé :
Le fonctionnement efficace d'un système d'énergie solaire dépend de facteurs
météorologiques tels que l'intensité lumineuse et la température. Par exemple, dans le cas
d'une station mobile alimentée par l'énergie solaire, la production d'énergie électrique sera
affectée par les variations de rayonnement solaire.
Un système d'énergie solaire est considéré comme excellent lorsqu'il génère la quantité
optimale d'énergie électrique dans toutes les conditions d'utilisation. Une étude comparative
a été faite entre les deux techniques de commande, à savoir, la commande conventionnelle
et une commande du mode glissant. Cette étude, validée par simulation, nous permet de
voir clairement les performances et les avantages apportés par le modèle du mode glissant
par rapport à la technique conventionnelle (P&O).
Abstract:
The effective functioning of a solar energy system depends on weather factors such as
light intensity and temperature. For instance, in the case of a mobile station powered by
solar energy, the electricity generation will be affected by variations in solar radiation.
A solar energy system is considered excellent when it generates the optimal amount of
electrical energy under all operating conditions. A comparative study has been conducted
between two control techniques, namely conventional control and sliding mode control.
This study, validated through simulation, allows us to clearly see the performance and
advantages offered by the sliding mode model compared to the conventional technique
(P&O).
