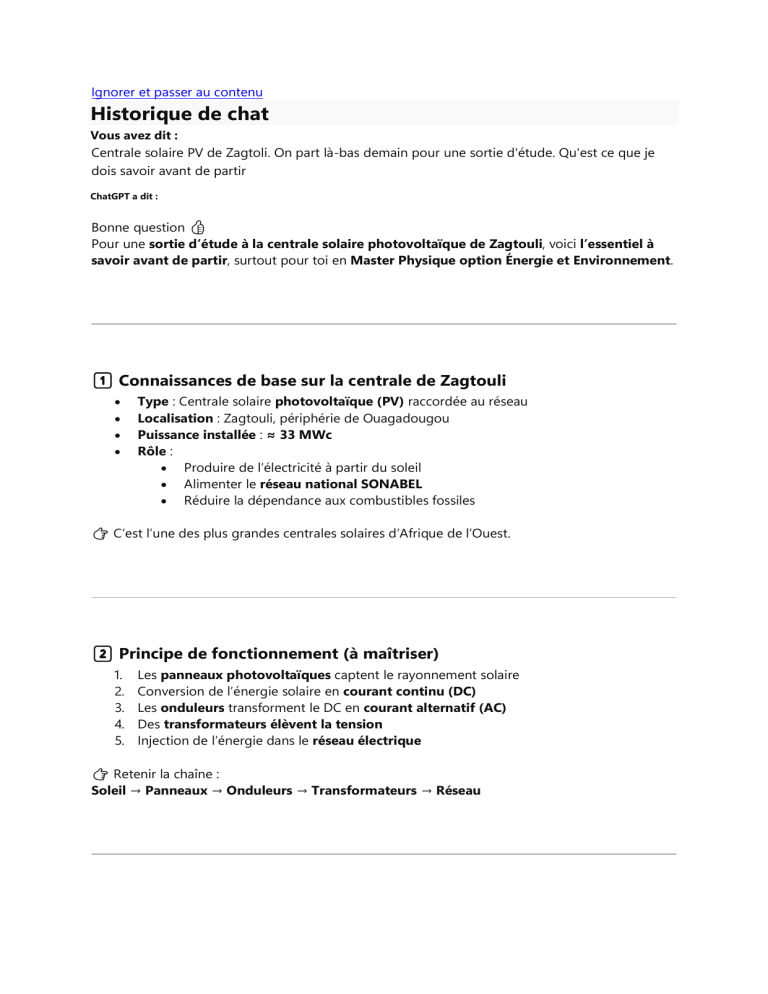

Ignorer et passer au contenu Historique de chat Vous avez dit : Centrale solaire PV de Zagtoli. On part là-bas demain pour une sortie d'étude. Qu'est ce que je dois savoir avant de partir ChatGPT a dit : Bonne question 👍 Pour une sortie d’étude à la centrale solaire photovoltaïque de Zagtouli, voici l’essentiel à savoir avant de partir, surtout pour toi en Master Physique option Énergie et Environnement. Connaissances de base sur la centrale de Zagtouli Type : Centrale solaire photovoltaïque (PV) raccordée au réseau Localisation : Zagtouli, périphérie de Ouagadougou Puissance installée : ≈ 33 MWc Rôle : Produire de l’électricité à partir du soleil Alimenter le réseau national SONABEL Réduire la dépendance aux combustibles fossiles 👉 C’est l’une des plus grandes centrales solaires d’Afrique de l’Ouest. Principe de fonctionnement (à maîtriser) 1. 2. 3. 4. 5. Les panneaux photovoltaïques captent le rayonnement solaire Conversion de l’énergie solaire en courant continu (DC) Les onduleurs transforment le DC en courant alternatif (AC) Des transformateurs élèvent la tension Injection de l’énergie dans le réseau électrique 👉 Retenir la chaîne : Soleil → Panneaux → Onduleurs → Transformateurs → Réseau Équipements que tu verras sur le site Essaie de les identifier clairement : Champs de modules photovoltaïques Structures de support (fixes ou orientables) Onduleurs (centrales ou string) Transformateurs Poste de livraison / poste électrique Systèmes de protection (disjoncteurs, parafoudres) Système de supervision (SCADA) Paramètres techniques importants Sois attentif à : Puissance totale installée (MWc) Type de panneaux (monocristallins / polycristallins) Rendement des modules Orientation et inclinaison des panneaux Production journalière / annuelle Facteur de capacité Pertes (température, poussière, câbles) Exploitation et maintenance Points clés à retenir : Nettoyage des panneaux (très important au Burkina) Maintenance préventive et curative Surveillance à distance Problèmes courants : Poussière Surchauffe Vieillissement des composants Aspects environnementaux et socio-économiques Très important pour ton option : Réduction des émissions de CO₂ Impact sur l’emploi local Occupation du sol Intégration au réseau national Contribution à la sécurité énergétique du Burkina Questions intelligentes à poser sur place Si tu veux te démarquer 👌 : Pourquoi ce type de panneaux a été choisi ? Quelle est la production moyenne annuelle ? Quelles sont les principales difficultés d’exploitation ? Comment se fait la maintenance en saison sèche ? Y a-t-il un système de stockage (batteries) ? Quel est le taux de perte global du système ? Conseils pratiques pour la sortie Prends un cahier ou téléphone pour noter Écoute bien les explications techniques Respecte les consignes de sécurité Observe, même les détails Pense déjà au rapport de sortie Si tu veux, je peux aussi : te préparer un plan de rapport de sortie d’étude te faire une fiche résumé à réviser avant d’arriver ou une liste de questions à poser au nom de ta promotion Dis-moi 👍 Vous avez dit : C'est en quelle année la centrale a vu le jour ChatGPT a dit : La centrale solaire photovoltaïque de Zagtouli a vu le jour en 2017. 👉 Plus précisément, elle a été inaugurée en novembre 2017 et mise en service la même année. C’est donc une centrale relativement récente, souvent citée comme un projet phare du Burkina Faso en matière d’énergies renouvelables. Vous avez dit : Quelle date précisément ChatGPT a dit : La date précise est : 📅 30 novembre 2017 👉 C’est à cette date que la centrale solaire photovoltaïque de Zagtouli a été officiellement inaugurée et mise en service. Tu peux donc retenir pour tes exposés ou rapports : « La centrale solaire de Zagtouli a été inaugurée le 30 novembre 2017. » Vous avez dit : Avec combien de module pv ChatGPT a dit : La centrale solaire photovoltaïque de Zagtouli est équipée d’environ 129 600 modules photovoltaïques (panneaux solaires). Wikipédia+1 👉 Chaque module est typiquement de 260 Wc, et tous ensemble ils contribuent à la puissance installée d’environ 33 MWc du site. Wikipédia Si tu veux, je peux aussi te donner la configuration des chaînes de modules (nombre de structures, de strings, etc.) pour mieux comprendre l’organisation de la centrale. Vous avez dit : Qu est ce que je doit savoir encore ChatGPT a dit : Très bien 👍 En plus de ce qu’on a déjà vu, voici les autres points essentiels à maîtriser avant ta sortie d’étude à la centrale solaire PV de Zagtouli, surtout pour être à l’aise face aux enseignants et ingénieurs. Données clés à retenir (par cœur) Essaie de mémoriser ces chiffres : 📍 Lieu : Zagtouli (Ouagadougou) 📅 Inauguration : 30 novembre 2017 ⚡ Puissance installée : ≈ 33 MWc 🔋 Nombre de modules : ≈ 129 600 🔌 Raccordement : réseau SONABEL ☀ Technologie : photovoltaïque (sans stockage) Différence MWc / MW (important) MWc (mégawatt-crête) : puissance maximale théorique sous conditions standards MW : puissance réellement injectée dans le réseau à un instant donné 👉 À Zagtouli, on parle surtout de 33 MWc, pas 33 MW constants. Rendement réel de la centrale Tu dois comprendre que : La centrale ne produit pas 24h/24 La production dépend : de l’ensoleillement de la température de la poussière des pertes électriques ➡ Le facteur de charge est généralement autour de 20 %. Contraintes locales spécifiques au Burkina Très important à mentionner dans un rapport : 🌪 Poussière (harmattan) → baisse du rendement 🌡 Températures élevées → pertes thermiques 🌧 Saison des pluies → variation de production 🧼 Nécessité d’un nettoyage fréquent des panneaux Sécurité sur le site À respecter absolument : Ne pas toucher aux équipements Respecter les zones interdites Suivre le guide Attention : Haute tension Courant continu dangereux même sans soleil fort Limites de la centrale de Zagtouli Il faut aussi connaître les limites (analyse critique) : Pas de production la nuit Pas de stockage par batteries Dépendance au réseau Grande occupation de l’espace Investissement initial élevé Avantages majeurs À valoriser : Énergie propre et renouvelable Réduction des émissions de CO₂ Faible coût d’exploitation Renforcement de la capacité énergétique nationale Projet de référence pour le Burkina Faso Lien avec ton domaine (Énergie & Environnement) Tu peux faire le lien avec : Audit énergétique Transition énergétique Mix énergétique du Burkina Développement durable Politiques énergétiques nationales Pour le rapport de sortie Pendant la visite, note : Schéma global de la centrale Données chiffrées données sur place Problèmes rencontrés Solutions mises en œuvre Ce que tu as appris concrètement 🔟 Phrase intelligente à placer Si tu veux impressionner 😄 : « La centrale solaire de Zagtouli illustre le potentiel du photovoltaïque au Burkina Faso, tout en montrant les défis liés aux conditions climatiques sahéliennes. » Si tu veux, je peux maintenant : te faire un résumé d’une page à réviser ce soir te préparer un rapport type de sortie d’étude ou une fiche “questions-réponses” pour demain Dis-moi 👌 Vous avez dit : comment se fait l'injection de l'énergie dans le reseau national ChatGPT a dit : Très bonne question 👌 — c’est le cœur du fonctionnement d’une centrale PV raccordée au réseau, comme Zagtouli. Je t’explique clairement, étape par étape, avec le vocabulaire technique qu’on attend d’un Master. 🔌 Comment se fait l’injection de l’énergie dans le réseau national (SONABEL) Production en courant continu (DC) Les modules photovoltaïques produisent un courant continu (DC) lorsqu’ils sont exposés au soleil. Les modules sont : montés en séries → strings puis regroupés en parallèle 👉 À ce stade : électricité non compatible avec le réseau Conversion DC → AC par les onduleurs Le courant continu est envoyé vers les onduleurs Les onduleurs : transforment le DC en AC synchronisent : la fréquence (50 Hz) la tension la phase avec le réseau SONABEL 👉 Sans synchronisation → pas d’injection possible Élévation de la tension (transformateurs) Le courant alternatif basse tension issu des onduleurs passe par des transformateurs élévateurs Objectif : réduire les pertes par effet Joule adapter la tension au réseau de transport Exemples : 400 V → 33 kV ou plus (selon le poste) Poste de livraison / poste d’évacuation C’est le point clé ⚠ Dans le poste de livraison : contrôle de : la tension la fréquence la puissance injectée protections électriques : disjoncteurs relais de protection parafoudres comptage de l’énergie produite 👉 C’est là que l’énergie devient officiellement énergie du réseau national Injection dans le réseau SONABEL Une fois toutes les conditions respectées : l’énergie est injectée sur les lignes HT elle alimente : ménages industries services publics La centrale : ne décide pas seule elle fonctionne en coordination avec le réseau national ⚙ Rôle clé du réseau Le réseau agit comme : tampon réservoir énergétique Il absorbe les fluctuations liées au soleil 👉 Zagtouli ne stocke pas l’énergie, elle l’injecte directement. 🧠 Schéma logique à retenir (pour l’examen / rapport) Soleil ↓ Modules PV (DC) ↓ Onduleurs (DC → AC, synchronisation) ↓ Transformateurs (élévation de tension) ↓ Poste de livraison ↓ Réseau national SONABEL 📝 Phrase technique à utiliser dans ton rapport « L’énergie produite par les modules photovoltaïques est convertie en courant alternatif par les onduleurs, puis élevée en tension avant d’être injectée dans le réseau national via le poste de livraison, conformément aux exigences de la SONABEL. » Si tu veux, je peux aussi : t’expliquer les protections contre le découplage réseau te montrer comment la puissance injectée est régulée ou te préparer un schéma commenté à dessiner en examen Dis-moi 👍 Vous avez dit : faut rechercher une vidéo pour me permettre a comprendre ce processus ChatGPT a dit : Voici quelques vidéos utiles pour comprendre visuellement le processus d’injection d’énergie photovoltaïque dans le réseau, ce qui te sera très utile avant ta sortie d’étude 👇 ➡ Expliqué en anglais mais très clair : on voit comment une centrale solaire convertit l’énergie et l’injecte dans le réseau. ➡ Une vidéo en français qui montre le schéma global d’un système photovoltaïque raccordé au réseau (modules, onduleurs, transformateurs, ligne). Autres vidéos utiles (si tu veux explorer après) (Notées ici ; tape les titres sur YouTube) How Does a Solar Farm Connect to the Power Grid? — montre comment les fermes solaires envoient l’électricité dans le réseau. YouTube L’énergie solaire : comment ça marche ? (vidéo générale vulgarisation) YouTube Conseil pour apprendre avec ces vidéos Regarde ces points pendant que tu visionnes : 1. 2. 3. 4. Où sont les onduleurs ? Comment le DC devient AC ? Comment la tension est élevée avant d’aller sur le réseau ? Comment les appareils sont synchronisés avec le réseau ? Si tu veux, je peux aussi te donner un schéma commenté à dessiner toi-même pour mieux retenir le processus avant ta présentation ou ton rapport. Vous avez dit : explique moi le fonctionnement de cette centrale ChatGPT a dit : D’accord 👍 Je t’explique le fonctionnement de la centrale solaire photovoltaïque de Zagtouli de façon claire, progressive et académique, comme tu peux l’écrire ou l’expliquer lors d’une sortie d’étude. ⚡ Fonctionnement de la centrale solaire PV de Zagtouli Captation de l’énergie solaire La centrale est constituée d’environ 129 600 modules photovoltaïques. Chaque module est formé de cellules en silicium. Sous l’action du rayonnement solaire, les cellules produisent un courant électrique continu (DC) par effet photovoltaïque. 👉 À ce stade : énergie solaire → énergie électrique continue. Regroupement du courant continu Les modules sont : connectés en série pour former des strings puis en parallèle pour augmenter l’intensité Le courant continu est acheminé par des câbles DC vers les onduleurs. Conversion DC → AC (Onduleurs) Les onduleurs jouent un rôle central : conversion du courant continu (DC) en courant alternatif (AC) réglage de la fréquence à 50 Hz synchronisation avec le réseau national 👉 L’énergie devient compatible avec le réseau SONABEL. Élévation de la tension Le courant alternatif issu des onduleurs est à basse tension. Il passe dans des transformateurs élévateurs qui : augmentent la tension réduisent les pertes électriques lors du transport Poste de livraison Le poste de livraison assure : la protection des équipements le contrôle de la qualité de l’énergie le comptage de l’énergie produite C’est le point de connexion officielle avec le réseau national. Injection dans le réseau national Une fois toutes les conditions respectées : tension fréquence phase L’électricité est injectée directement dans le réseau SONABEL. ⚠ La centrale ne stocke pas l’énergie : ➡ elle produit et injecte en temps réel. Supervision et contrôle La centrale est suivie par un système de supervision (SCADA). Les opérateurs surveillent : production instantanée pannes rendement sécurité Exploitation et maintenance Nettoyage régulier des panneaux (poussière) Maintenance : préventive curative Vérification des onduleurs, câbles et protections Résumé du fonctionnement (schéma logique) Rayonnement solaire ↓ Modules photovoltaïques (DC) ↓ Onduleurs (DC → AC) ↓ Transformateurs (élévation de tension) ↓ Poste de livraison ↓ Réseau national SONABEL 🔑 Phrase prête pour ton rapport « La centrale solaire photovoltaïque de Zagtouli convertit l’énergie solaire en énergie électrique par effet photovoltaïque, puis injecte l’électricité produite dans le réseau national après conversion et élévation de tension. » Si tu veux, je peux aussi : t’aider à rédiger le rapport de sortie t’expliquer le fonctionnement avec un schéma annoté te préparer des questions-réponses pour l’oral Dis-moi 👌 Vous avez dit : les equipements electriques et leur role ChatGPT a dit : Voici une liste claire et complète des équipements électriques de la centrale solaire PV de Zagtouli, avec le rôle précis de chacun. C’est exactement ce qu’on attend dans un rapport de sortie d’étude ou à l’oral. ⚡ Équipements électriques de la centrale solaire de Zagtouli et leurs rôles Modules photovoltaïques Rôle : Convertissent le rayonnement solaire en courant électrique continu (DC) par effet photovoltaïque. 👉 Ce sont les générateurs de la centrale. Câbles DC (courant continu) Rôle : Transportent le courant continu produit par les modules vers les boîtiers de jonction et les onduleurs. Résistent aux UV et aux hautes températures. Boîtiers de jonction (String Box / Combiner Box) Rôle : Regroupent plusieurs strings de modules PV. Assurent : la protection par fusibles la mesure du courant l’isolement des défauts 👉 Sécurisent la partie DC. Onduleurs Rôle (équipement clé) : Convertissent le courant continu (DC) en courant alternatif (AC). Synchronisent l’énergie produite avec le réseau : fréquence (50 Hz) tension phase Assurent la protection contre le découplage réseau. 👉 Sans onduleur → pas d’injection réseau. Tableaux électriques AC Rôle : Distribuent l’énergie AC issue des onduleurs. Intègrent : disjoncteurs relais de protection systèmes de coupure Transformateurs élévateurs Rôle : Élèvent la tension du courant alternatif : basse tension → moyenne ou haute tension Réduisent les pertes par effet Joule lors du transport. 👉 Indispensables pour le raccordement au réseau. Poste de livraison / poste électrique Rôle : Point officiel de connexion au réseau SONABEL. Assure : la protection globale le comptage de l’énergie injectée la commande des disjoncteurs HT le contrôle qualité de l’électricité Disjoncteurs Rôle : Coupent automatiquement le circuit en cas de : surcharge court-circuit défaut d’isolement 👉 Protègent les équipements et le personnel. Relais de protection Rôle : Détectent les anomalies : surtension sous-tension surfréquence sous-fréquence Commandent l’ouverture des disjoncteurs. 🔟 Parafoudres Rôle : Protègent les installations contre : la foudre les surtensions transitoires 👉 Très importants en zone tropicale. Système de mise à la terre Rôle : Évacue les courants de défaut vers la terre. Protège : les personnes les équipements Système de supervision (SCADA) Rôle : Surveille en temps réel : la production les défauts les performances Permet le pilotage à distance de la centrale. 🧠 Résumé simple à mémoriser Équipement Rôle principal Modules PV Produire le courant DC Onduleurs DC → AC + synchronisation Transformateurs Élever la tension Poste de livraison Injection réseau Protections Sécurité SCADA Surveillance ✍ Phrase prête pour ton rapport « La centrale solaire de Zagtouli est équipée de modules photovoltaïques, d’onduleurs, de transformateurs élévateurs et d’un poste de livraison assurant la conversion, la protection et l’injection de l’énergie électrique dans le réseau national. » Si tu veux, je peux aussi : t’aider à dessiner le schéma électrique simplifié te faire une fiche de révision ultra-courte ou adapter tout ça en réponse de question d’examen Dis-moi 👍 ChatGPT peut faire des erreurs. Envisagez de vérifier les informations importantes.
