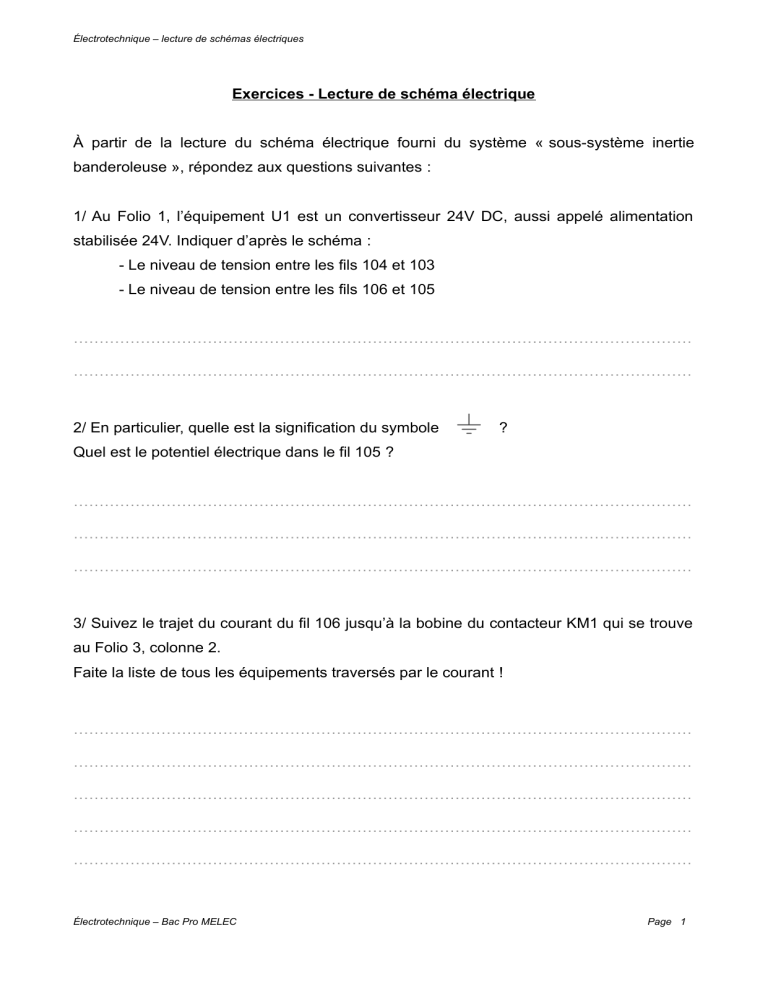

Électrotechnique – lecture de schémas électriques Exercices - Lecture de schéma électrique À partir de la lecture du schéma électrique fourni du système « sous-système inertie banderoleuse », répondez aux questions suivantes : 1/ Au Folio 1, l’équipement U1 est un convertisseur 24V DC, aussi appelé alimentation stabilisée 24V. Indiquer d’après le schéma : - Le niveau de tension entre les fils 104 et 103 - Le niveau de tension entre les fils 106 et 105 ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… 2/ En particulier, quelle est la signification du symbole ? Quel est le potentiel électrique dans le fil 105 ? ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… 3/ Suivez le trajet du courant du fil 106 jusqu’à la bobine du contacteur KM1 qui se trouve au Folio 3, colonne 2. Faite la liste de tous les équipements traversés par le courant ! ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… Électrotechnique – Bac Pro MELEC Page 1 Électrotechnique – lecture de schémas électriques 4/ Que signifient les indications « X2 » et les numéros 10 et 11 inscrits aux bornes du voyant H1 ? Indice : Jetez un œil au folio 5 ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… 5/ Expliquer le rôle du contacteur auxiliaire KA2 qui apparaît au folio 2, colonnes 11 et 12 (il est en double, ne vous en préoccupez pas, cela ne change rien à son rôle). Que se passe-t-il notamment si la bobine associée au folio 3, colonne 10, est alimentée en 24V DC ? ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… 6/ Expliquer le nom et le rôle de l’équipement repéré Q2 Que signifie la mention « 4A » ? Que signifie la mention aM ? Faites vos recherches ! ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… ………………………………………………………………………………………………………… Électrotechnique – Bac Pro MELEC Page 2
