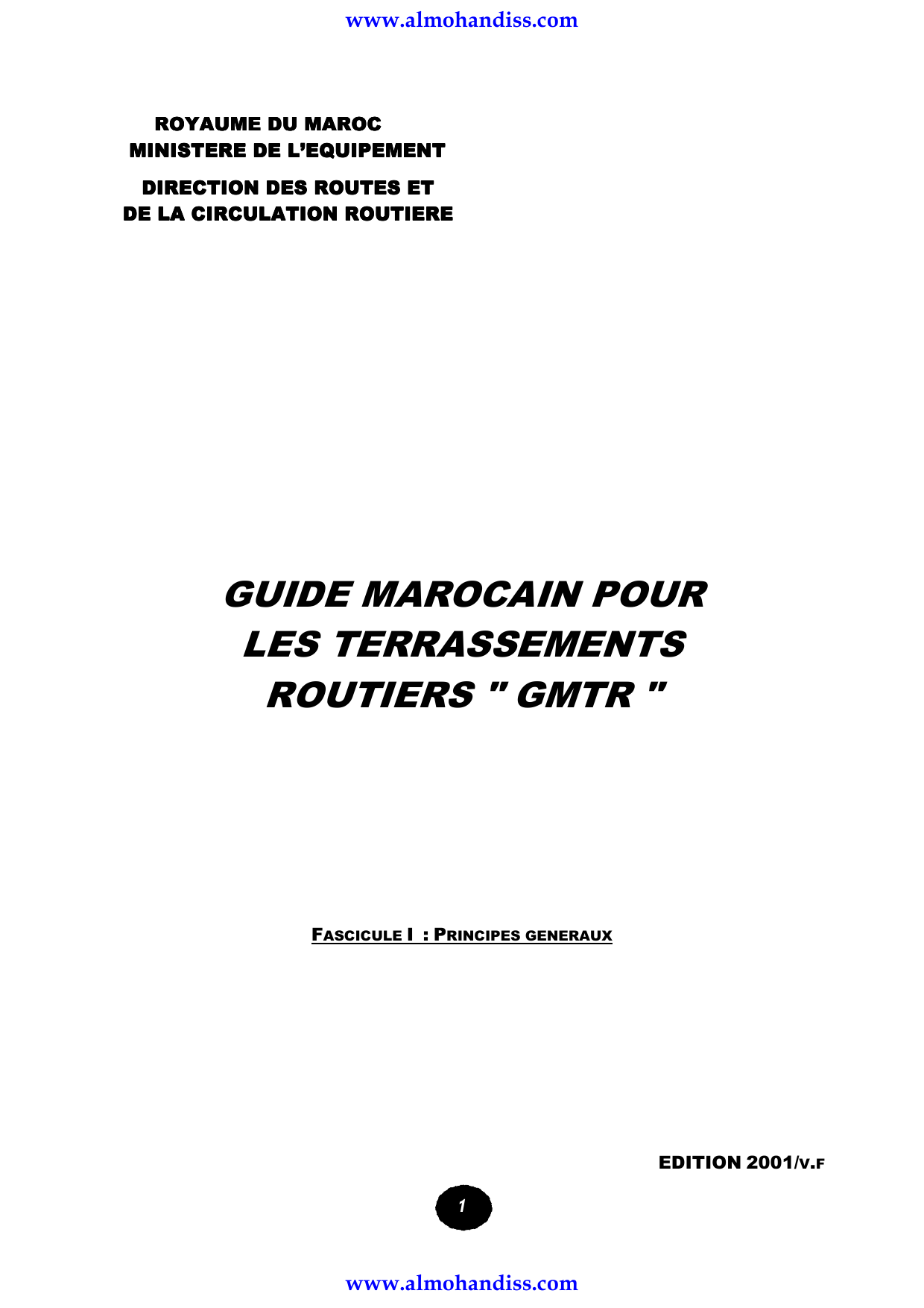

GUIDE MAROCAIN POUR
LES TERRASSEMENTS
ROUTIERS " GMTR "
FASCICULE I : PRINCIPES GENERAUX
EDITION 2001/V.F
www.almohandiss.com
www.almohandiss.com

2
SOMMAIRE
SOMMAIRESOMMAIRE
SOMMAIRE
PRESENTATION................................................................................................................................................. 4
CHAPITRE 0........................................................................................................................................................ 7
RAPPEL DES DONNEES GEOTECHNIQUES NECESSAIRES A L'ETABLISSEMENT D'UN PROJET
DE TERRASSEMENTS....................................................................................................................................... 7
0.1- D ONNÉES GÉOTECHNIQUES NÉCESSAIRES À L ' ÉTABLISSEMENT D ' UN PROJET DE TERRASSEMENTS
( RAPPELS ) ............................................................................................................................................................ 8
1. Sols meubles : ............................................................................................................................................. 8
2. Matériaux rocheux évolutifs : .............................................................................................................. 9
3. Matériaux rocheux sains :......................................................................................................................... 10
CHAPITRE I...................................................................................................................................................... 11
CLASSIFICATION DES SOLS ET DES ROCHES POUR TRAVAUX DE TERRASSEMENTS............. 11
I.1- P RINCIPES DE LA CLASSIFICATION DES SOLS ET DES ROCHES ................................................................. 12
I.2 - P ARAMÈTRES DE CLASSIFICATION DES SOLS ET DES ROCHES ............................................................... 13
1. Les Paramètres de classification des sols meubles :................................................................................. 13
2. La sensibilité à l'eau ................................................................................................................................. 14
3. Les Paramètres de classification des roches............................................................................................. 14
4. Cas particulier des roches évolutives : ..................................................................................................... 15
I.3- C LASSIFICATION DES SOLS MEUBLES – CAS GÉNÉRAL ..................................................................... 15
I.4 - C AS DES SOLS TIRSEUX ....................................................................................................................... 19
I.5 - C AS DES SOLS TUFFACÉS .................................................................................................................... 19
I.6 – C LASSIFICATION DES ROCHES ............................................................................................................ 21
1. Roches Sédimentaires :............................................................................................................................. 21
2. Roches magmatiques et métamorphiques ................................................................................................. 23
I .7 – C LASSIFICATION DES SOLS ORGANIQUES ET DES SOUS - PRODUITS INDUSTRIELS ................................... 25
CHAPITRE II .................................................................................................................................................... 26
LES CONDITIONS D'UTILISATION DES MATERIAUX EN REMBLAIS............................................. 26
II.1- P RÉAMBULE ....................................................................................................................................... 27
II.2- L ES S OLS UTILISABLES EN R EMBLAI COURANT ............................................................................. 27
II.3 - L ES C ONDITIONS D ' UTILISATION À IMPOSER ..................................................................................... 29
CHAPITRE III................................................................................................................................................... 35
LES CONDITIONS D'UTILISATION DES MATERIAUX EN COUCHE DE FORME........................... 35
III.1- C ONCEPTION DE LA C OUCHE DE F ORME ....................................................................................... 36
1. Définition, nature et fonction de la couche de forme :.............................................................................. 36
2. Critères à satisfaire pour les matériaux en couche de forme : ................................................................. 37
III.2 - M ATÉRIAUX UTILISABLES EN C OUCHE DE F ORME .................................................................... 38
III.3- T ECHNIQUES D ' AMÉLIORATION DES M ATÉRIAUX POUR UNE U TILISATION EN C OUCHE DE F ORME ... 40
III.4- D IMENSIONNEMENT DE LA COUCHE DE FORME ............................................................................ 44
1. Démarche retenue pour le dimensionnement : ......................................................................................... 44
2. Définition des classes de PST et des arases AR :...................................................................................... 44
3. Classification des arases en fonction du CBR :........................................................................................ 46
4. Critères de réception des classes d'arases :............................................................................................. 49
5. Classes de plate-forme :........................................................................................................................... 49
6. Epaisseur de couche de forme :............................................................................................................... 50
www.almohandiss.com
www.almohandiss.com

3
CHAPITRE IV.................................................................................................................................................... 54
LE COMPACTAGE DES REMBLAIS ET DES COUCHES DE FORME................................................... 54
IV.1 - O BJECTIFS DU C OMPACTAGE ......................................................................................................... 55
IV.2 - E NGINS DE C OMPACTAGE .............................................................................................................. 57
IV.3 - M ODALITÉS P RATIQUES DE C OMPACTAGE .................................................................................... 59
1. Paramètres retenus :................................................................................................................................. 59
2. Evaluation des paramètres retenus :......................................................................................................... 60
3. Influence de la vitesse de translation :...................................................................................................... 61
4. Présentation des tableaux de compactage :.............................................................................................. 61
IV.4 - E XÉCUTION DU C OMPACTAGE ....................................................................................................... 65
IV.5 - L ES P LANCHES D ’E SSAIS ............................................................................................................... 71
CHAPITRE V...................................................................................................................................................... 73
LE CONTROLE DE COMPACTAGE............................................................................................................. 73
V.1 – P ROCÉDURES E NVISAGEABLES POUR LE C ONTRÔLE DE C OMPACTAGE ........................................ 74
V.2 – D IFFÉRENTS S TADES DE C ONTRÔLE ................................................................................................. 76
V.3 – C ONTRÔLE EN C ONTINU DES M ODALITÉS DE C OMPACTAGE ............................................................... 78
1. Modalités à contrôler : ............................................................................................................................. 78
2. Consistance des opérations de contrôle : ................................................................................................. 80
3. Exemple d’application :............................................................................................................................ 81
V.4 – C ONTRÔLE DE LA R IGIDITÉ ................................................................................................................ 85
1. Types de mesures :.................................................................................................................................... 85
2. Spécifications retenues pour le chantier :................................................................................................. 85
3. Caractérisation à long terme :.................................................................................................................. 87
CHAPITRE VI.................................................................................................................................................... 88
LES REMBLAIS PARTICULIERS................................................................................................................. 88
VI.1 – L ES R EMBLAIS EN Z ONE I NONDABLE ............................................................................................. 90
1. Risques à éviter et conditions à satisfaire par un remblai immergé :....................................................... 90
2. Dispositions constructives : ...................................................................................................................... 91
VI.2 – L ES R EMBLAIS C ONTIGUS AUX O UVRAGES D ’ ART ........................................................................... 95
1. La conception du remblai :....................................................................................................................... 95
2. Le choix des matériaux et du matériel :.................................................................................................... 95
3. La mise en œuvre :.................................................................................................................................... 96
VI.3 – L ES R EMBLAIS DE G RANDE H AUTEUR ( H>15 M )......................................................................... 97
CHAPITRE VII................................................................................................................................................. 102
LE COMPACTAGE A SEC............................................................................................................................. 102
VII.1 – A SPECTS SPÉCIFIQUES DU COMPACTAGE À SEC ........................................................................... 103
VII.2 – M ODALITÉS DE C OMPACTAGE À FAIBLE TENEUR EN EAU ......................................................... 105
VII.3 – C ONTRÔLE DE C OMPACTAGE ...................................................................................................... 108
www.almohandiss.com
www.almohandiss.com

4
PRESENTATION
PRESENTATIONPRESENTATION
PRESENTATION
A vant ce Guide Marocain pour les Terrassements Routiers (GMTR), les documents
normatifs qui se réfèrent aux terrassements sont le cahier des prescriptions communes
des travaux routiers (CPC) et la directive pour le contrôle qualitatif de terrassements
routiers. Le premier document édité par la DRCR en 1983 aborde les aspects liés aux
travaux de terrassements dans leur généralité. Le second document est une directive
d’application du CPC et avait pour objectif de compléter ce dernier au niveau des
aspects liés aux contrôles de travaux.
L’absence de document technique spécifique aux travaux de terrassements a engendré
dans la pratique des difficultés liées à l’absence d’une classification des sols adéquate
pour les travaux de terrassements et aux procédures de contrôle parfois fastidieuses et
non fondées techniquement. Des difficultés ont été également rencontrées pour la
réalisation d’études géotechniques précises et pour la rédaction des documents de
marchés.
Ces insuffisances ont amené la DRCR, en association avec les partenaires
professionnels, à procéder à l’élaboration du présent Guide Marocain pour les
Terrassements Routiers (GMTR).
L’élaboration de ce document s’est faite autour de trois volets principaux :
- Le premier volet concerne l’établissement d’une classification des sols, originale,
fondée sur les seuls paramètres d’identification géotechnique reconnus comme
significatifs vis-à-vis de la construction des remblais et des couches de forme. Cette
classification devant être bien adaptée au contexte géotechnique marocain. Elle a pour
objectif essentiel de pallier les défauts de la classification classique LPC prise en compte
dans le CPC actuel. La classification LPC a en effet montré ses limites dans le domaine
des terrassements routiers dans la mesure où des sols d’une même famille peuvent
présenter des comportements très différents lors des travaux des terrassements et
également lors de l’exploitation des ouvrages au niveau des remblais et des couches de
forme.
Le choix d’une classification des sols et des roches pour le contexte géotechnique
marocain devait satisfaire deux critères :
Tenir compte, autant que possible, de la spécificité du contexte géotechnique en
question ;
Ne pas s’éloigner trop de ce qui existe de mieux au niveau international, dans le
domaine de classification des sols et des roches, pour pouvoir effectuer les
comparaisons et suivre les éventuelles évolutions.
www.almohandiss.com
www.almohandiss.com

5
Ces considérations ont amené à adopter une classification qui s’approche de la
classification française avec l’introduction des adaptations nécessaires pour tenir compte
des comportements particuliers de certains sols en abondance dans certaines régions
du Maroc comme les tufs et les tirses. D’autres adaptations ont été également
introduites au niveau de la classification des roches.
La classification retenue comprend donc une classification par nature qui est déterminée
par la granulométrie, l’argilosité et éventuellement la dureté du matériau qui sont des
caractéristiques à priori permanentes et comprend également un complément de
classification qui prend en compte l’état du matériau déterminé pour l’essentiel par la
teneur en eau qui constitue à priori une caractéristique provisoire.
- Le second volet consiste, pour chaque classe de sol ainsi définie, et en fonction des
conditions météorologiques au moment de la mise en œuvre à énoncer des règles de
mise en œuvre pour garantir la qualité requise pour les ouvrages. Les règles adoptées
doivent prendre en compte le degré d’évolution du savoir-faire marocain en matière de
terrassements et les aspects technico - économique liés à ces travaux ainsi que
l’expérience cumulée par les différents intervenants au niveau d’un grand nombre de
chantiers importants. Des modalités de réutilisation des matériaux en remblai et en
couche de forme ont été donc définies. La définition de ces modalités a constitué une
occasion opportune pour l’introduction de certaines innovations en matière de traitement
des matériaux aux liants hydrauliques ou à la chaux.
La définition des conditions d’utilisation des matériaux en couche de forme a permis
également de moduler les caractéristiques exigées pour ces matériaux en fonction du
niveau de trafic pour tenir compte au maximum des potentiels locaux en matériaux
routiers.
La définition des niveaux de portance des arases de terrassements et de la plate – forme
support de chaussée tient compte des performances réelles des matériaux,
performances constatées lors des observations effectuées pendant les opérations
d’auscultation menées pendant plus de deux décennies à l’occasion des différents
programmes de réhabilitation du réseau routier national.
La définition des épaisseurs des matériaux en couches de forme tient compte de
l’expérience cumulée sur divers chantiers. Cependant les performances réelles des
matériaux d’arase et l’expérience de l’ingénieur géotechnicien chef du projet peuvent
conduire à la modification de certaines propositions du présent guide en matière de
dimensionnement de la couche de forme.
- Le troisième volet consiste en la formulation d’exigences de compactage, en termes
facilement contrôlables, ces exigences doivent figurer dans les cahiers de charges et
servir également pour le contrôle de réception des travaux. Dans ce cadre, la méthode
de contrôle en continu a été introduite, cette méthode dite méthode (e, Q/S) basée sur le
contrôle de l’épaisseur maximale et de l’énergie de compactage a pour objectif de pallier
les défauts de la méthode classique de contrôle de compactage par mesure de densités,
méthode qui n’est d’ailleurs valable que pour les sols proctorisables.
L’adoption de la méthode de contrôle en continu nécessitera une surveillance
permanente au niveau du chantier et l'introduction du contrôlographe au niveau des
engins de compactage. Le suivi des travaux devient par conséquent plus rigoureux.
www.almohandiss.com
www.almohandiss.com
