EVALUATION DE CIRCUIT ANALOGIQUE

School Of Succes
EVALUATION DE CONGE
EPREUVE DE CIRCUIT ANALOGIQUE

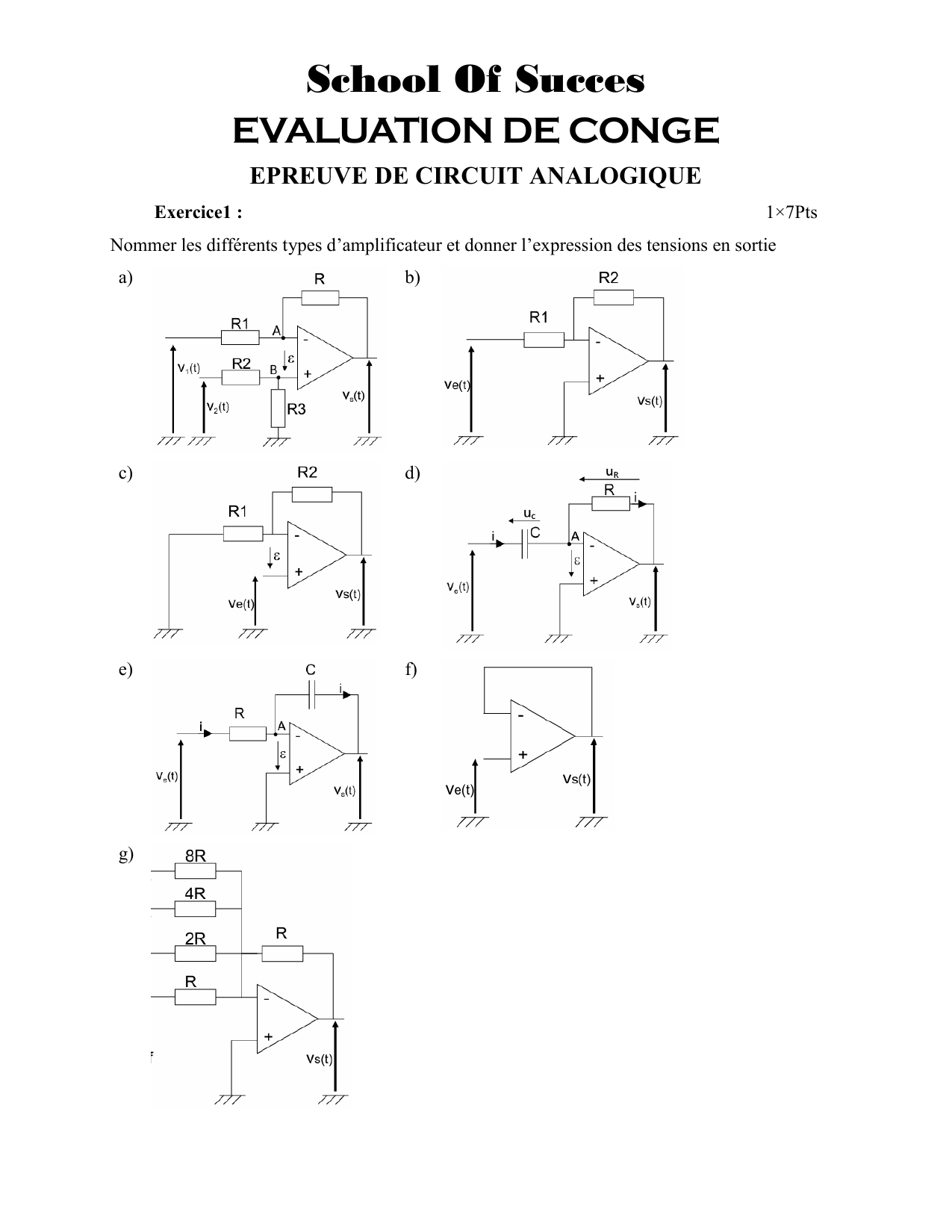

Exercice1 : 1×7Pts
Nommer les différents types d’amplificateur et donner l’expression des tensions en sortie
a)
b)
c)
d)
e)
f)
g)

School Of Succes

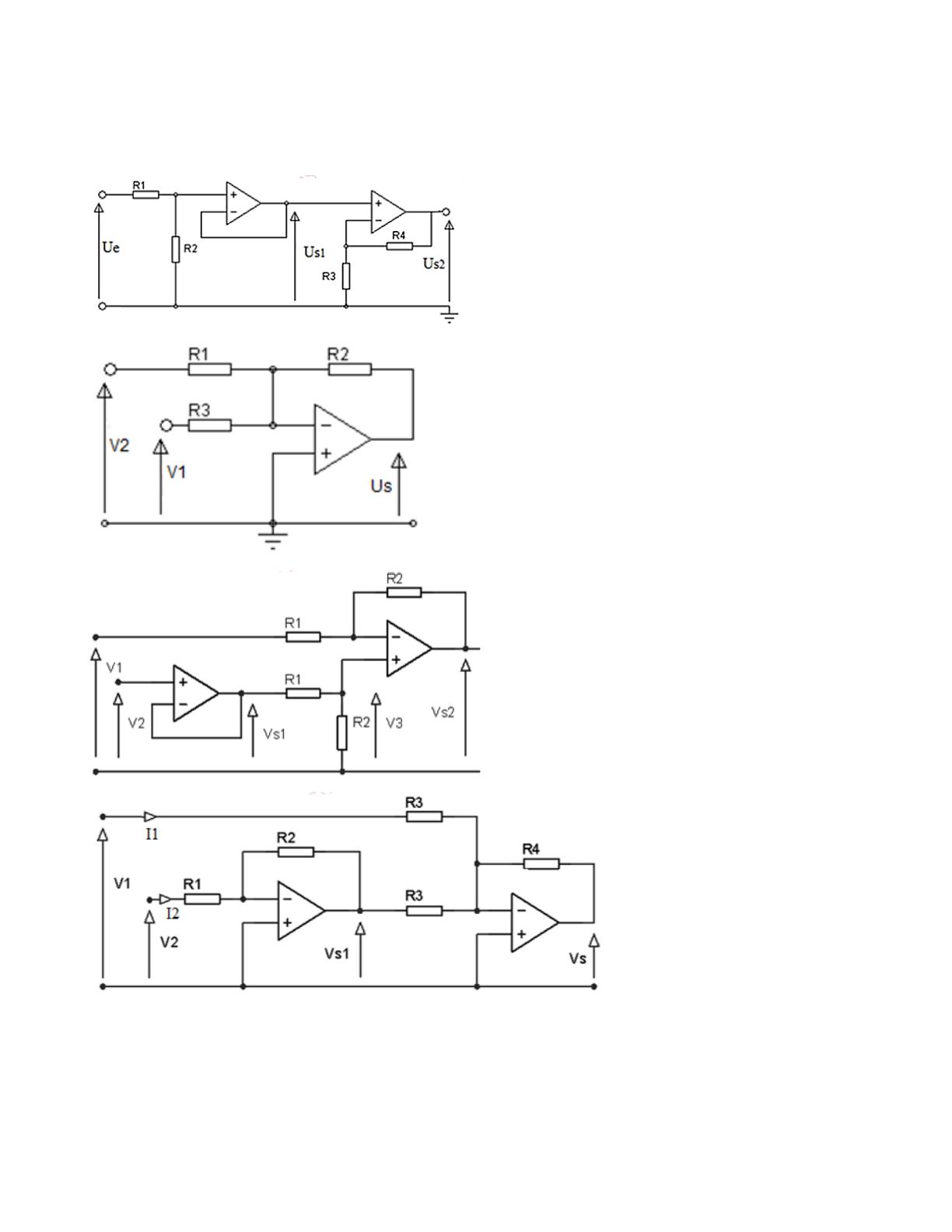

Exercice2 : 2×4Pts
Donner la valeur de la tension de sortie des différents montages
a)
R1 = 10KΩ
R2 = R4 = 20KΩ
R3 = 100KΩ
Ue = 12V
b)
R1 = 5000Ω
R2 = 10KΩ
R3 = 10KΩ
V1 = 10V
V2 = 15V
e)
R1 = 7.5KΩ
R2 = 12.5KΩ
V1 = 10V
V2 = 20V
g)
R1 = 2KΩ
R2 = 5KΩ
R3 = 10KΩ
R4 = 12500Ω
V1 = 17V
V2 = 13V
Good Luck !!!
