exercices

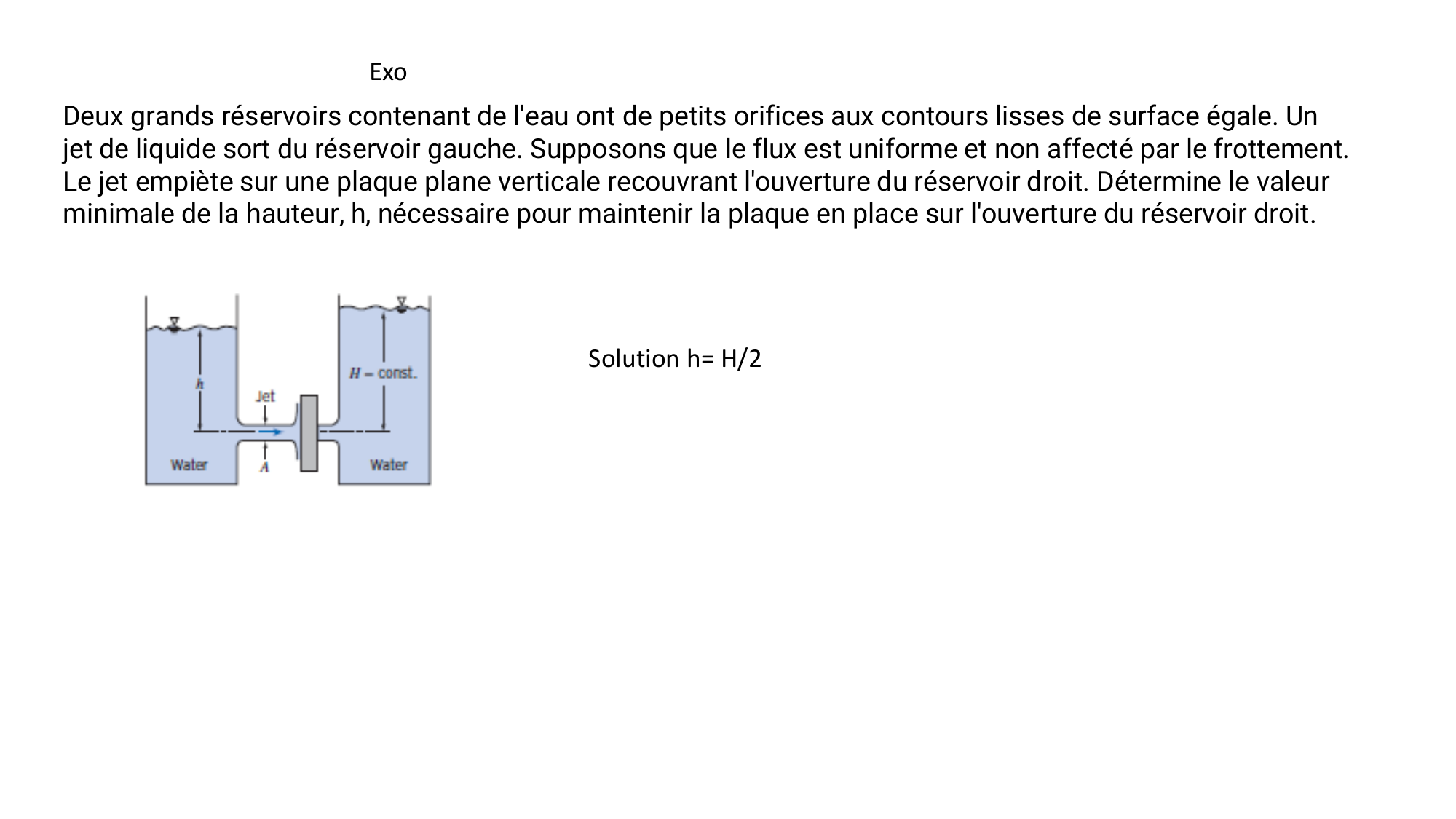

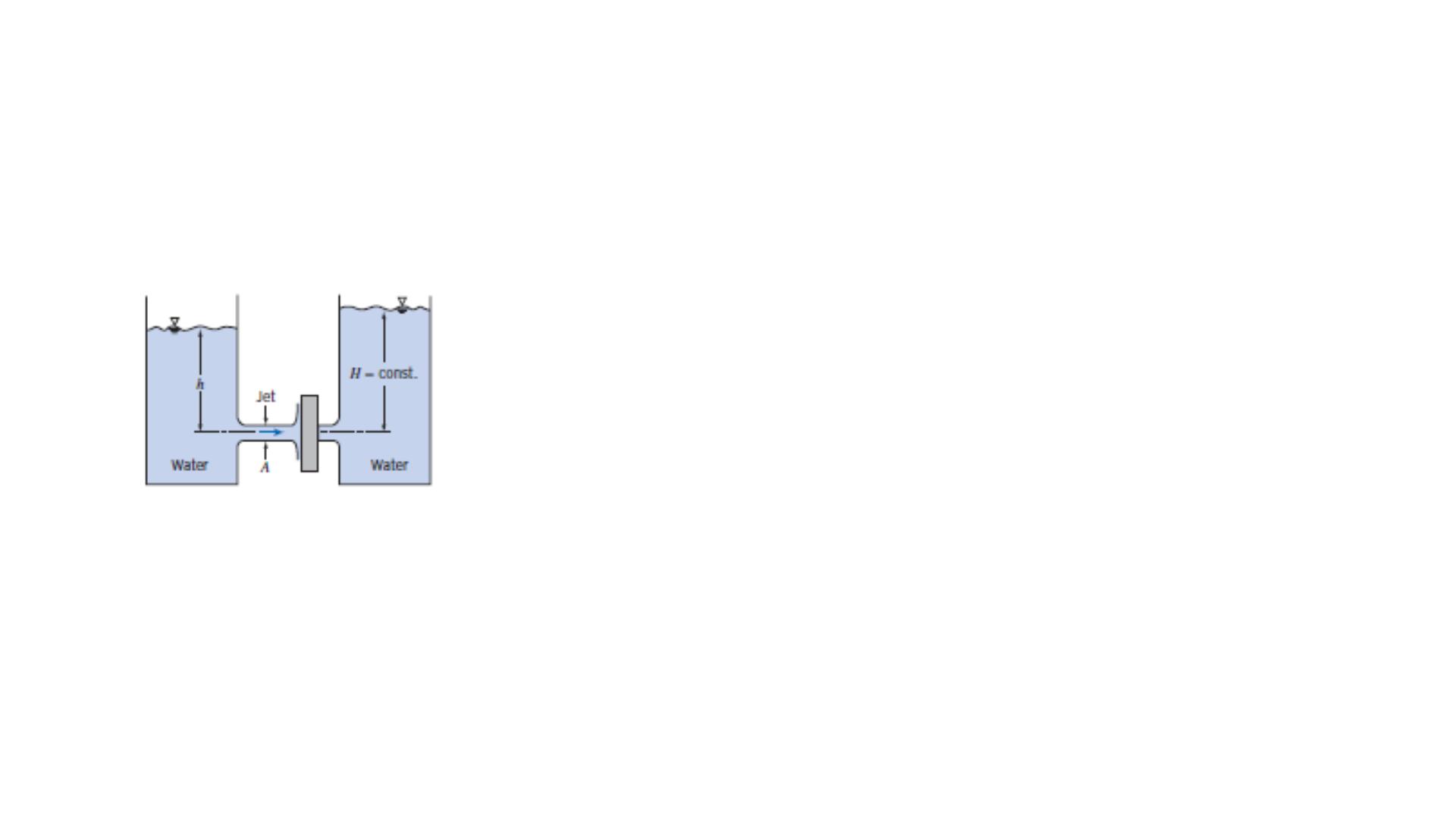

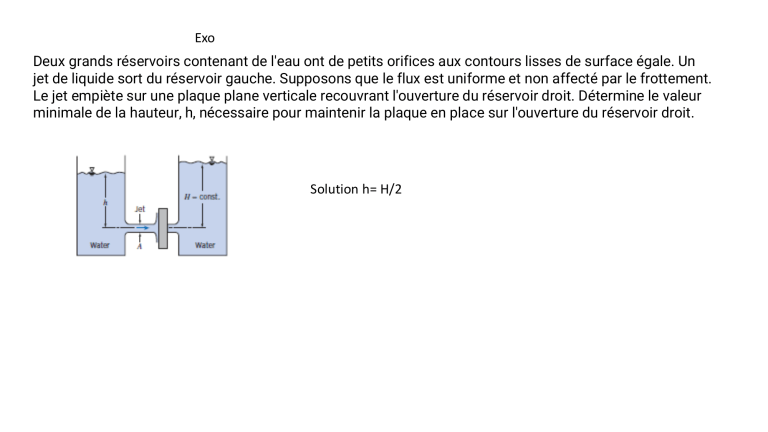

Deux grands réservoirs contenant de l'eau ont de petits orifices aux contours lisses de surface égale. Un
jet de liquide sort du réservoir gauche. Supposons que le flux est uniforme et non affecté par le frottement.
Le jet empiète sur une plaque plane verticale recouvrant l'ouverture du réservoir droit. Détermine le valeur
minimale de la hauteur, h, nécessaire pour maintenir la plaque en place sur l'ouverture du réservoir droit.
Exo
Solution h= H/2

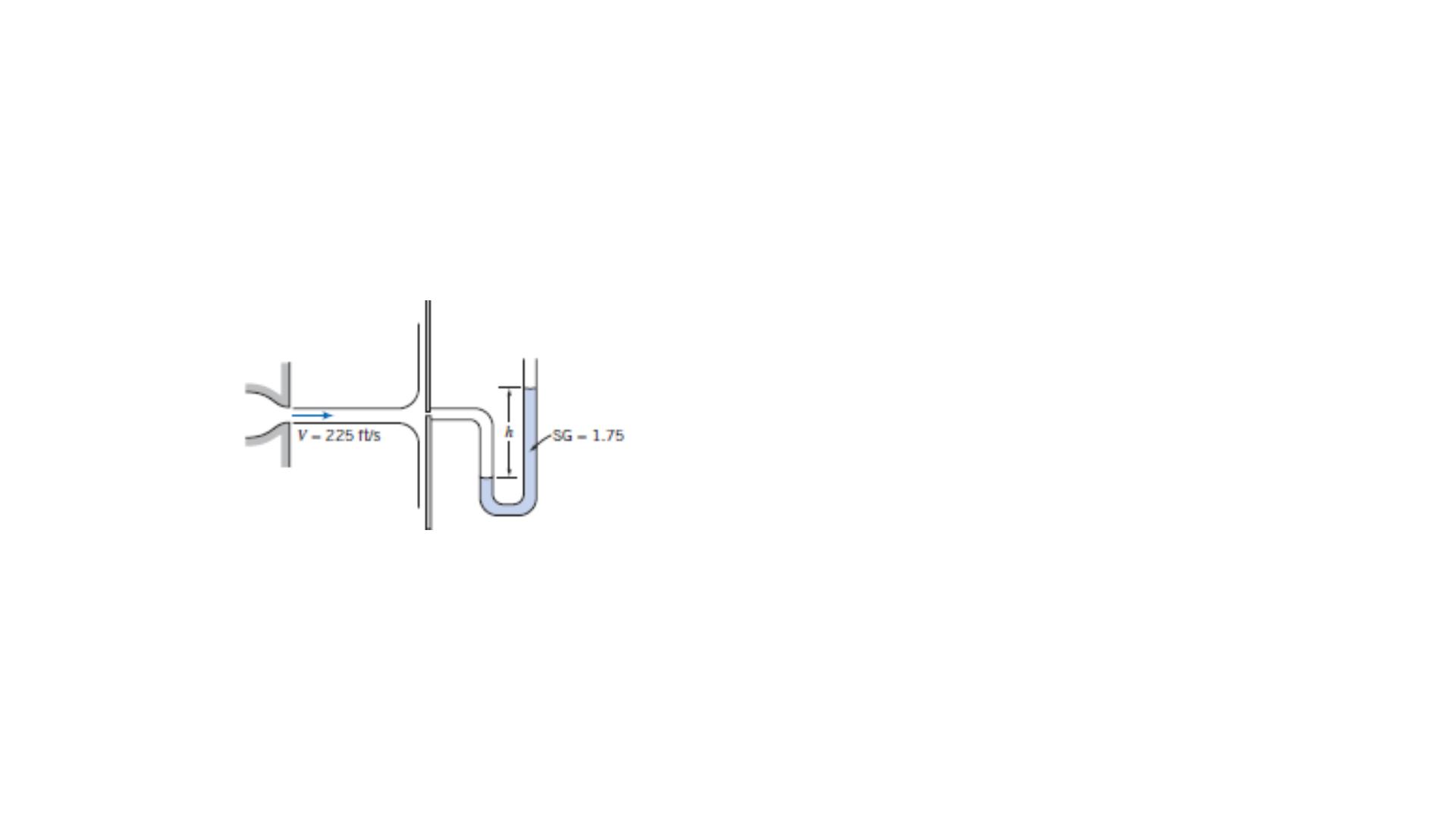

Un jet d'air horizontal axisymétrique de 0,5 in de diamètre frappe un disque vertical
stationnaire de 8 po de diamètre. La vitesse du jet est de 225 ft/s à la sortie de la buse. Un
manomètre est relié au centre du disque.
Calculez (a) la déviation, h, si le liquide du manomètre a SG 5 1,75 et (b) la force exercée
par le jet sur le disque.

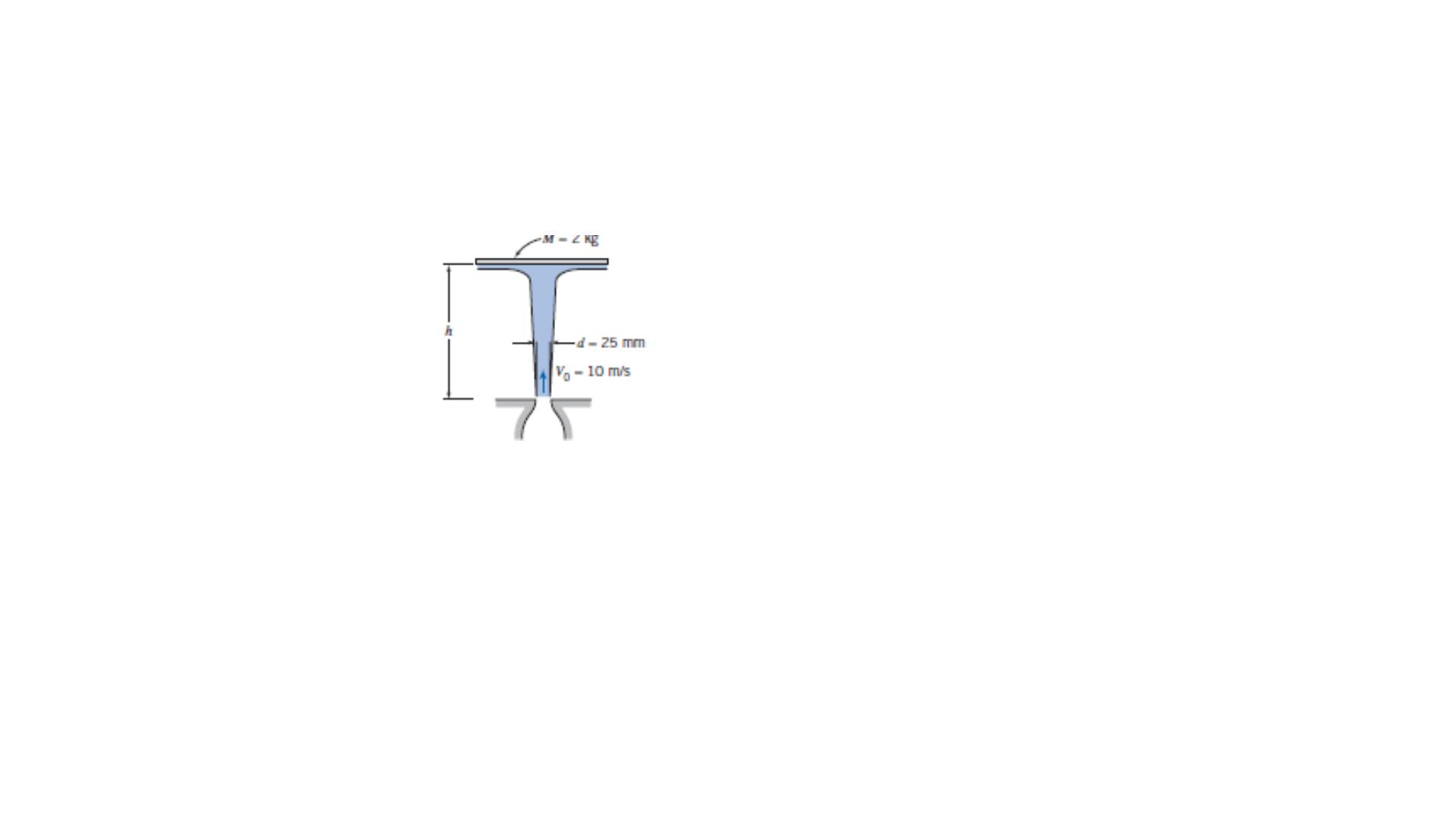

Un disque de 2 kg est contraint horizontalement mais est libre de déplacer verticalement. Le
disque est frappé par le bas par une verticale Jet d'eau. La vitesse et le diamètre du jet d'eau
sont 10 m/s et 25 mm en sortie de buse. Obtenir un général expression de la vitesse du jet d'eau
en fonction de hauteur, h. Trouvez la hauteur à laquelle le disque s'élèvera et rester immobile.

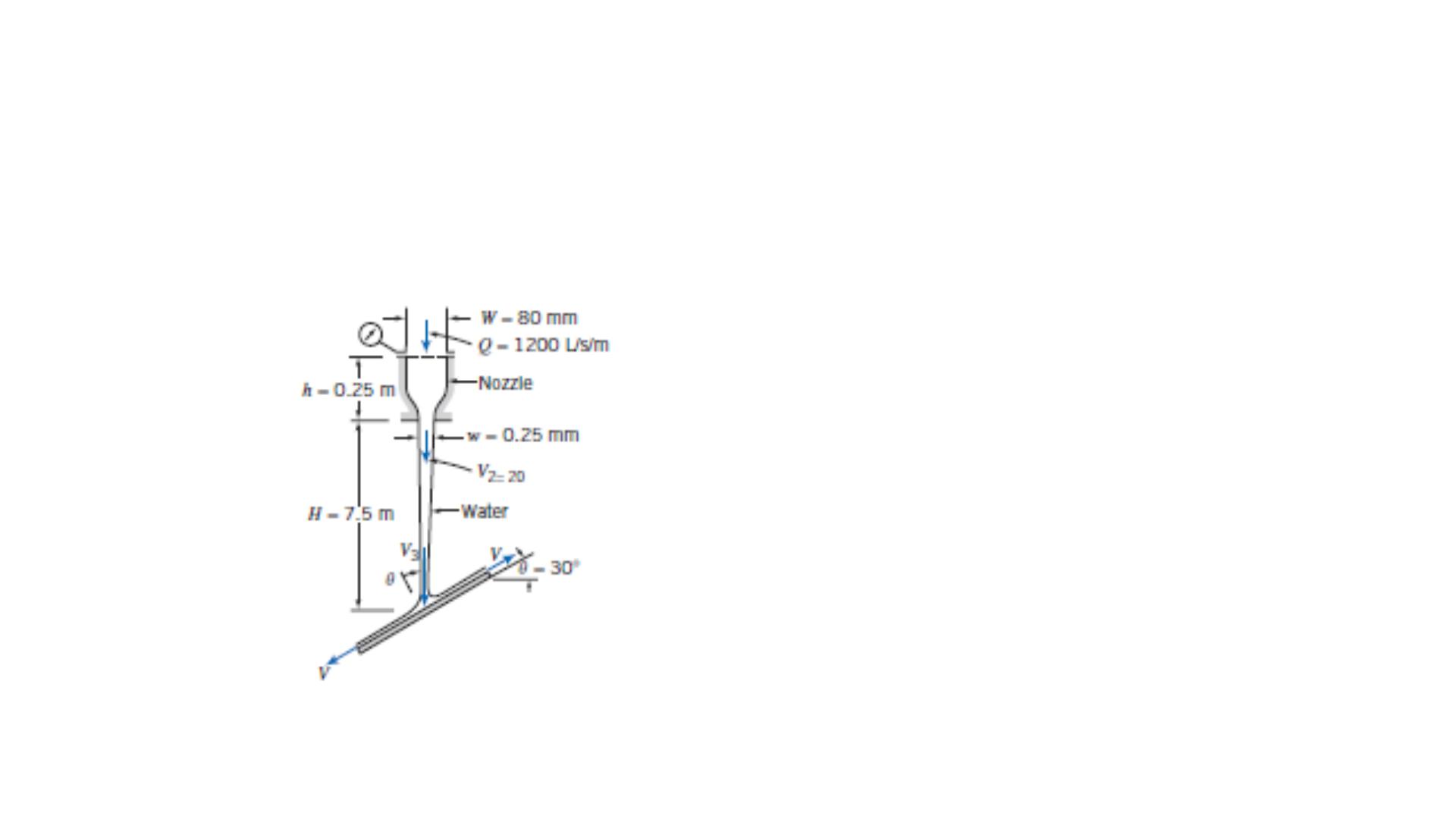

Une buse plane refoule verticalement 1200 L/s par unité largeur vers le bas jusqu'à l'atmosphère. La
buse est fournie avec un débit d'eau régulier. Une plaque fixe, inclinée et plane, situé sous la buse, est
frappé par le jet d'eau. Le courant d'eau se divise et coule le long de la plaque inclinée; les deux flux
sortant de la plaque sont d'épaisseur inégale. Les effets de frottement sont négligeables dans la tuyère
et dans l'écoulement le long de la surface de la plaque. Évaluer la pression relative minimale nécessaire
à l'entrée de la buse.

L'eau d'un jet de diamètre D est utilisée pour supporter l'objet en forme de cône montré. Déduire une expression
pour le masse combinée du cône et de l'eau, M, qui peut être supportée par le jet, en termes de paramètres
associés à une volume de contrôle choisi. Utilisez votre expression pour calculer M lorsque V0=10 m/s, H=1 m,
h =0,8 m, D =50 mm et θ=30 degré . Estimer la masse d'eau dans le volume de contrôle
