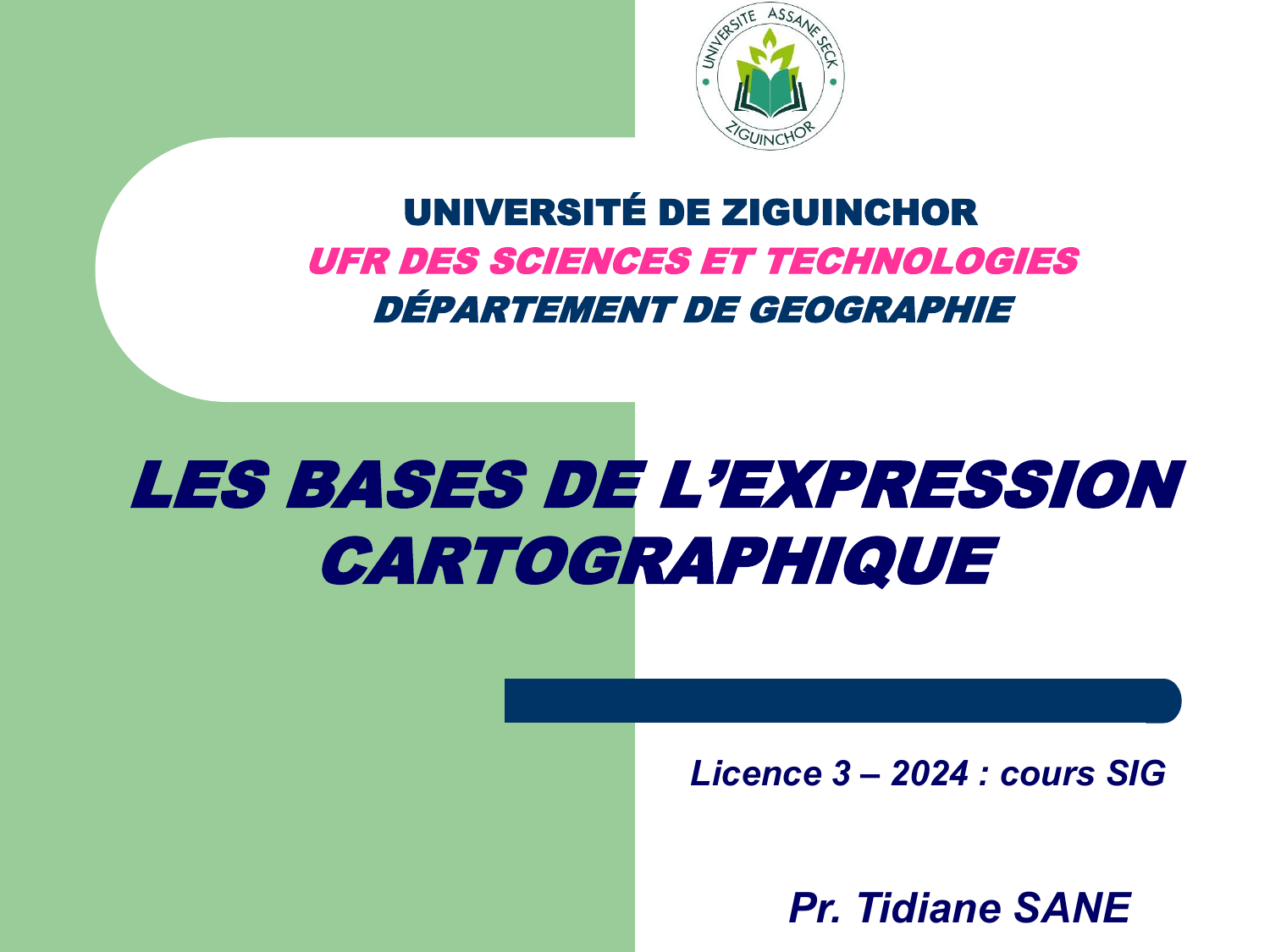

UNIVERSITÉ DE ZIGUINCHOR
UFR DES SCIENCES ET TECHNOLOGIES
DÉPARTEMENT DE GEOGRAPHIE
LES BASES DE L’EXPRESSION
CARTOGRAPHIQUE
Pr. Tidiane SANE
Licence 3 –2024 : cours SIG

NOTE PRÉLIMINAIRE
"Par structure même, la carte joue sur des alliances d’éléments
insolites : exacte, elle veut donner une représentation précise
des lignes, mais dessin, elle ne peut manquer de leur prêter
cette unité singulière du trait qui fait un style ; figure, elle joue
des lignes et des couleurs, mais texte, elle ne peut manquer de
laisser un espace souvent considérable pour les lettres […] ;
synthétique, elle est l’organisation de l’ensemble.La carte doit
maîtriser ce divers graphique –ce jeu d’incompatible peut
être".
François Wahl : cartes et figures de la Terre, 1980 .

Que la carte soit conçue àla main ou avec le plus sophistiqué des logiciels, le
cartographe reste un auteur car c’est lui qui crée l’image. Pour cela, il doit maîtriser
les et le fonctionnement de l’expression cartographique. En apprendre les principes
pour réaliser une carte est tout aussi fondamental que de connaître la grammaire et
les finesses d’une langue pour écrire un texte. Une bonne partie de cet
apprentissage consiste à combiner au mieux les deux éléments clés de l’expression
cartographique : l’implantation et les variables visuelles.
La localisation désigne l’emplacement des lieux à la surface de la terre. C’est donc
une notion qui fait intervenir les coordonnées géographiques.
L’implantation est la transcription cartographique d’un objet ou d’un phénomène
géographique sur un plan en deux dimensions : implantation ponctuelle pour des
objets peu étendus (lieux, localités, etc.), implantation linéaire (routes, rivières,
frontières, etc.) et implantation zonale pour des phénomènes étendus (Etats, zones,
etc.).
LOCALISATION ET IMPLANTATION

LES VARIABLES VISUELLES
Comment raconter, dénoncer, discourir, convaincre à l’aide d’une image ? Comment
retranscrire graphiquement une information géographique ? Comment élaborer un
message spatial ? Tout l’enjeu du langage cartographique et de son bon usage se
retrouve dans ces quelques questions.
La variable visuelle est la façon de faire varier les figurés graphiques dans le but de
retranscrire visuellement la variation d’une donnée statistique. Trois types de
relations permettent de classer les variables visuelles en trois catégories : les
variables de différenciation, les variables d’ordre et les variables de proportionnalité.

1 - Les variables visuelles de différenciation
- La couleur (teinte)
La variable visuelle couleur permet de différencier et regrouper visuellement facilement
les objets. Une bonne harmonie des couleurs permet également de rendre la carte
attractive et esthétique.
LES VARIABLES VISUELLES
