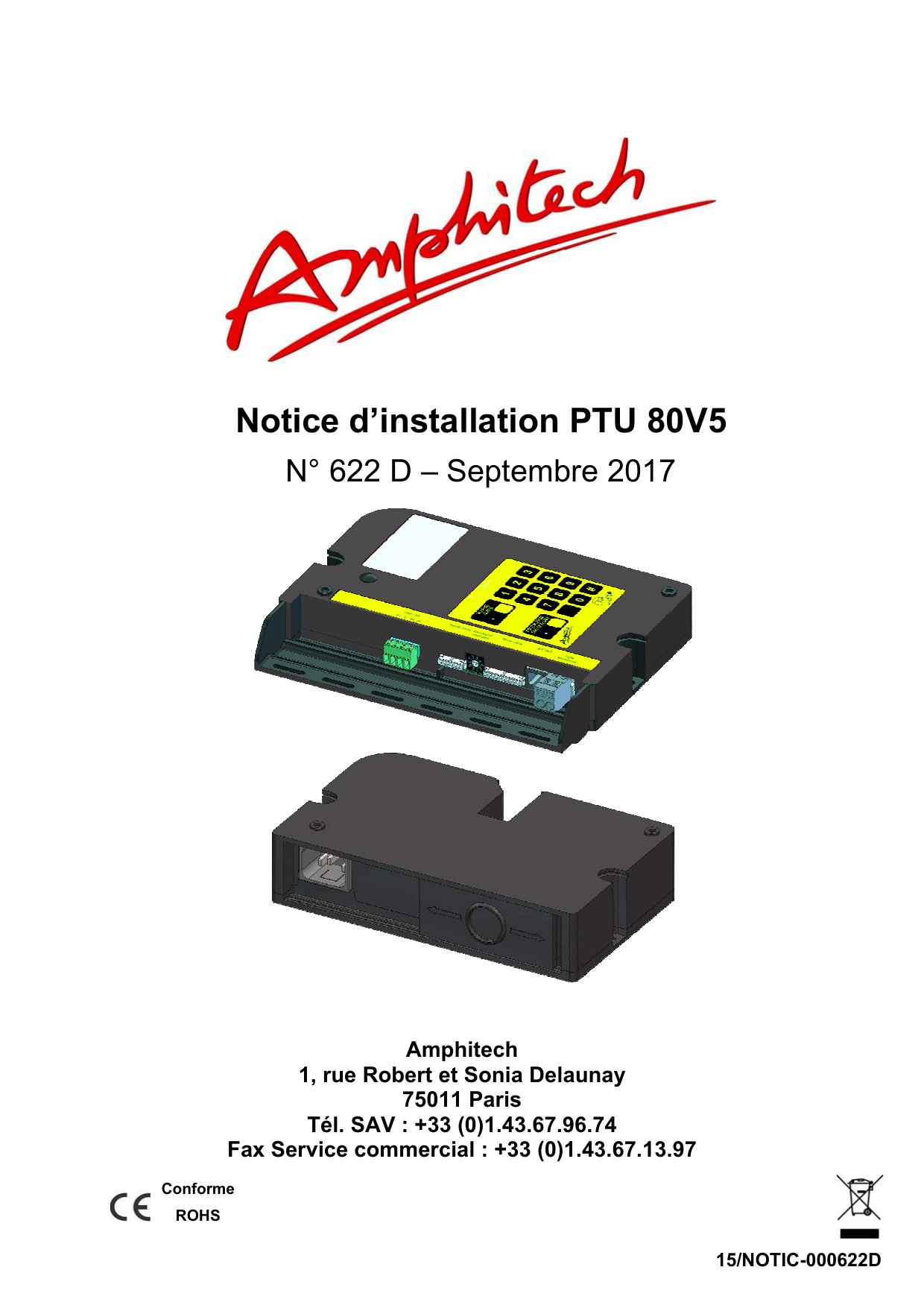

743175916-notice-ptu80v5-fr

Amphitech
1, rue Robert et Sonia Delaunay
75011 Paris
Tél. SAV : +33 (0)1.43.67.96.74
Fax Service commercial : +33 (0)1.43.67.13.97
Conforme
ROHS
15/NOTIC-000622D
Notice d’installation PTU 80V5
N° 622 D – Septembre 2017

Informations nécessaires avant installation
Adresse installation
N° téléphone de la ligne
N° Appel test automatique
N° Appel défaut d’alimentation
N°Identification
Préfixe autocommutateur
N° Appel 1
N° Appel 2
N° Appel 3
N° Appel 4
Nombre de modules connectés
sur la ligne téléphonique
N° de module
Maître Esclave N°
Modules complémentaires
Gamme ADV6
encastrée
Gamme ADV8
en saillie
Autres
Options installées
Dessous de cabine TA05 
Interphone Machinerie 
Interphone Pompiers 
Phonie Fond de fosse 
SVA V2 

Notice_622_D.doc Septembre 2017 Page 2 sur 30
Sommaire
RECOMMANDATIONS ...................................................................................................................................... 3
1. PRESENTATION ........................................................................................................................................ 4
1.1. DESCRIPTION .......................................................................................................................................... 4
1.2. ILLUSTRATION ......................................................................................................................................... 5
1.3. PRE – REQUIS ......................................................................................................................................... 6
1.4. CARACTERISTIQUES ELECTRIQUES ........................................................................................................... 8
2. INSTALLATION : SERIE 80V5, ALIMENTATION ..................................................................................... 9
2.1. TOIT DE CABINE PTU SERIE 80V5 ET ALIMENTATION ................................................................................ 9
2.2. ADAPTATEURS CABINE ET DESSOUS DE CABINE ...................................................................................... 10
3. RACCORDEMENTS / INITIALISATION ................................................................................................... 11
3.1. SCHEMA DES CONNECTEURS ................................................................................................................ 11
3.2. PROCEDURE DE RACCORDEMENTS ........................................................................................................ 12
3.3. INITIALISATION ET ADRESSAGE .............................................................................................................. 13
4. PROGRAMMATION ET TESTS ............................................................................................................... 14
4.1. PROGRAMMATION DE BASE ................................................................................................................... 15
4.2. TESTS DE L’INSTALLATION ..................................................................................................................... 18
5. FONCTIONS AVANCEES ........................................................................................................................ 24
5.1. REPORT D’ALARME ............................................................................................................................... 24
5.2. SYNTHESE VOCALE EXTERNE (PTU80 V5 ASSOCIE AU SVA V2) ............................................................. 24
5.3. SYNTHESE INTERNE TELEALARME (PTU80 V5 ASSOCIE AU SVA V2) VOIR NOTICE SVA V2 ................... 25
5.4. LIMITATIONS D’APPELS .......................................................................................................................... 26
5.5. APPEL TEST TECHNICIEN EN CABINE ...................................................................................................... 26
6. TABLEAU DE PROGRAMMATION ......................................................................................................... 27
6.1. CODES INDISPENSABLES ....................................................................................................................... 27
6.2. CODES DES FONCTIONS AVANCEES ....................................................................................................... 28
6.3. DIAGNOSTIC DES PANNES ..................................................................................................................... 30

Notice_622_D.doc Septembre 2017 Page 3 sur 30
Recommandations
AMPHITECH vous recommande de suivre impérativement le mode
opératoire dans l’ordre afin d’optimiser l’installation de votre produit.
Les téléalarmes fonctionnent avec des courants faibles dans un
environnement très parasité et imprévisible. Le bon fonctionnement du
produit dépend d’une installation soignée.

Notice_622_D.doc Septembre 2017 Page 4 sur 30
1. Présentation
1.1. Description
Le PTU 80V5 est un dispositif de demande de secours pour ascenseur, autrement appelé, téléalarme ou
poste téléphonique d’urgence.
Installé sur le toit de cabine, il est couplé à des adaptateurs compacts de la gamme ADV6 ou ADV8 ou à
d’autres modules placés en cabine. Ce dispositif répond aux exigences des normes EN 81-28 et EN 81-70
relatives aux ascenseurs neufs, à la réglementation SAE (Sécurité Ascenseurs Existants), aux arrêtés pour
l’accessibilité des personnes handicapées dans les ascenseurs existants et au décret relatif à l’entretien et
au contrôle technique des ascenseurs (décret n° 2012-674 7/05/2012).
La fonction coupleur acoustique permet aux malentendants appareillés d’utiliser ce dispositif de demande de
secours. Le coupleur acoustique est constitué d’une boucle acoustique (antenne) et d’un module
amplificateur.
Le PTU 80V5 peut être installé avec ou sans boucle inductive. Il est raccordé à une ligne téléphonique
analogique :
 du réseau public ou
 d’un réseau privé (autocommutateur, PABX) ou
 simulée à partir du réseau GSM via un module GSM Amphitech.
Le PTU 80V5 peut diffuser un message en cabine lors du déclenchement d’une alarme s’il est associé
à un SVA V2.
Le principe du montage « Bloc à Bloc » facilite le câblage et permet un gain de place sur le toit de cabine.
Norme EN 81-28 : Demande de secours pour ascenseurs neufs ; Norme EN 81-70 : accessibilité aux personnes
handicapées ascenseurs neufs.
