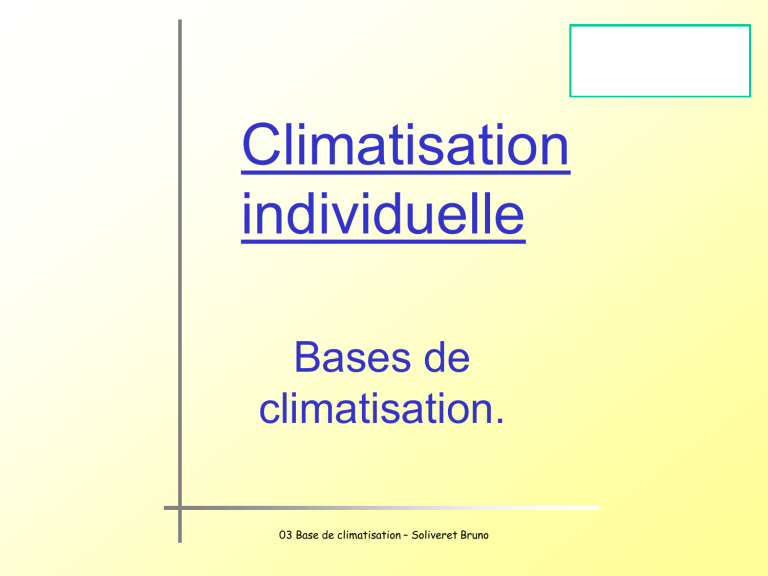

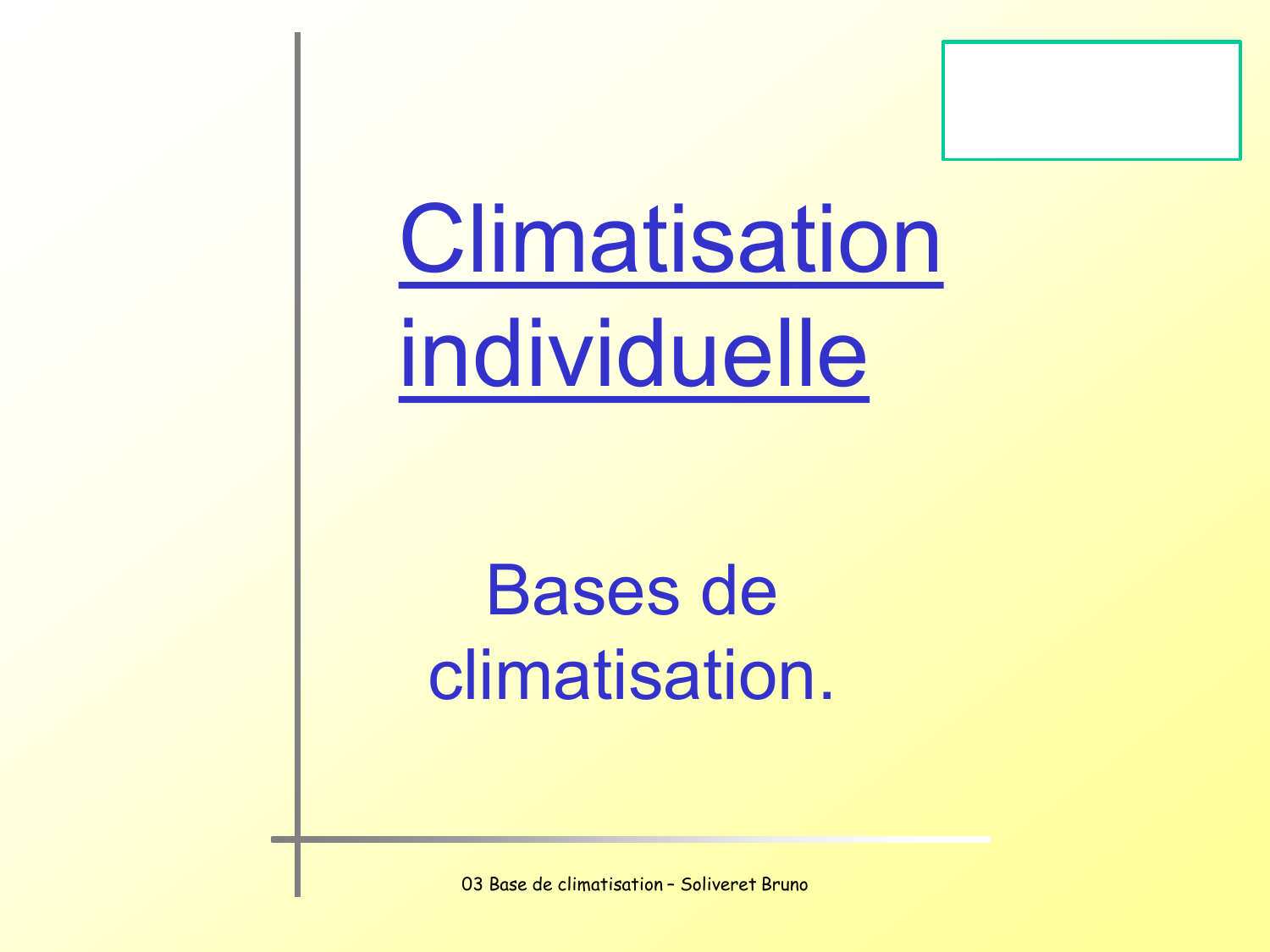

Bases de climatisation individuelle

03 Base de climatisation –Soliveret Bruno
Climatisation
individuelle
Bases de
climatisation.

LA CLIMATISATION INDIVIDUELLE
Bases de climatisation :
02 Base de climatisation –Soliveret Bruno

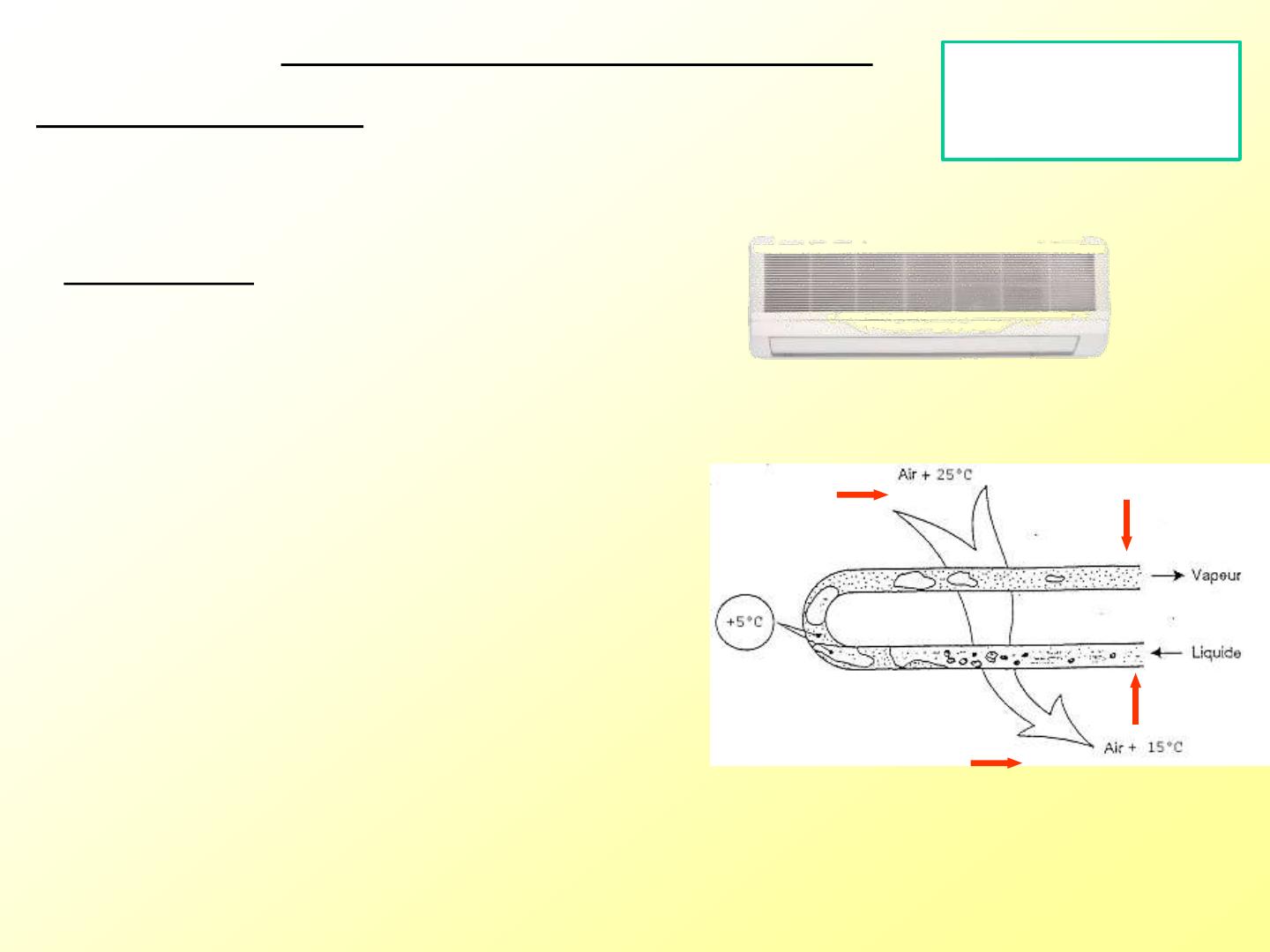

L’évaporation:
Ce changement d’état s’effectue dans l’évaporateur.
La température de sortie de l’air dans l’échangeur est
plus faible que celle de l’entrée.
On a donc enlever de l’énergie dans l’ambiance.
Le fluide liquide entrant dans l’évaporateur à une température
inférieure à l’ambiance s’évapore en récupérant la chaleur
contenue dans l’air qui traverse l’échangeur.

LA CLIMATISATION INDIVIDUELLE
Bases de climatisation :
02 Base de climatisation –Soliveret Bruno

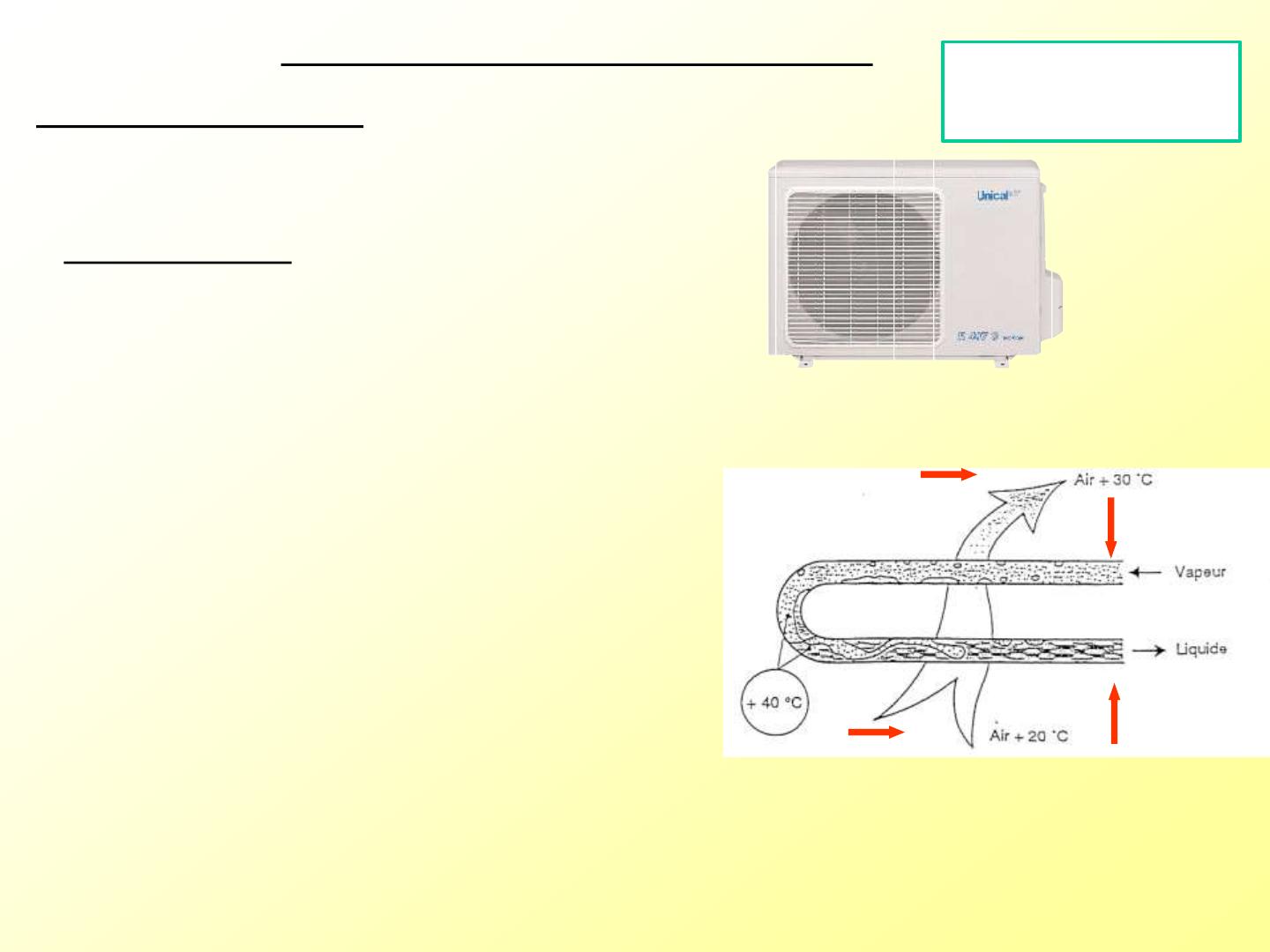

La condensation:
Ce changement d’état s’effectue dans le condenseur.
Le fluide à l’état de vapeur venant de l’évaporateur est
chargé de la chaleur absorbée sur l’air du local.
Pour pouvoir réutiliser ce fluide, il faut le condenser en
liquide en évacuant la chaleur dans l’air qui traverse
l’échangeur.
La température de sortie de l’air dans l’échangeur
est
plus élevée que celle de l’entrée.
On a donc apporté de l’énergie dans l’ambiance.

LA CLIMATISATION INDIVIDUELLE
Bases de climatisation :
02 Base de climatisation –Soliveret Bruno
Le fluide détendu à 4,6 bar s’évapore à une
température de 4°C, absorbant ainsi la chaleur de l’air
du local à refroidir.
Mais en été, comment pouvons nous refroidir ce fluide
pour le faire condenser, avec de l’air plus chaud ???
Connaissant les caractéristiques thermodynamiques
des gaz, en élevant la pression, on élève les
températures de changement d’état.
Un compresseur, quelques tuyauteries et le tour est
joué !!!

LA CLIMATISATION INDIVIDUELLE
Bases de climatisation :
02 Base de climatisation –Soliveret Bruno

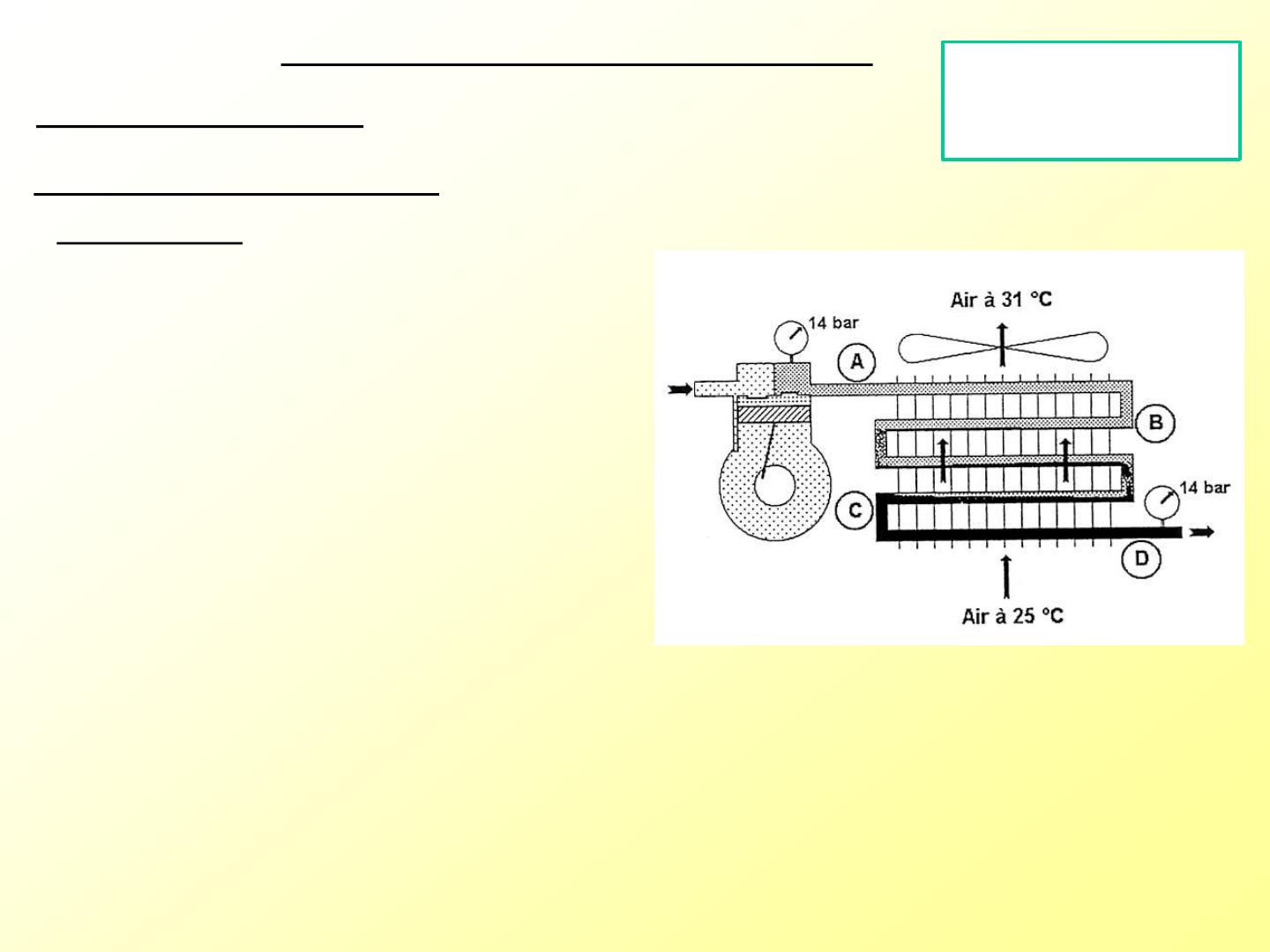

Températures au condenseur:
Sur le fluide:
L'installation qui utilise ce condenseur fonctionne avec du R22.
Point D : à la sortie du condenseur il ne reste que du R22 liquide, ce liquide a été sous
refroidi et sa température est de 34°C. La pression reste toujours à 14 bar.
Entre C et D : grâce à l’air qui circule sur le condenseur on sous refroidie légèrement le
liquide, la température baisse progressivement.
Point C : la dernière molécule de vapeur s’est condensée, il ne reste que du liquide
et la température est de40°C. C’est la fin de la condensation.
Entre B et C, c’est le changement d’état (condensation). La température
du R22 reste constante et égale à 40°C. Il y a de moins en moins de
vapeurs saturées et de plus en plus de liquide.
Point B : la molécule de R22 liquide apparaît , la
température du fluide est désormais de 40°C. C’est le
début de la condensation.
Entre A et B, les vapeurs se désurchauffent pour
atteindre la température de condensation
Point A : les vapeurs de R22 surchauffées entrent dans le
condenseur, la pression est de 14 bar.
