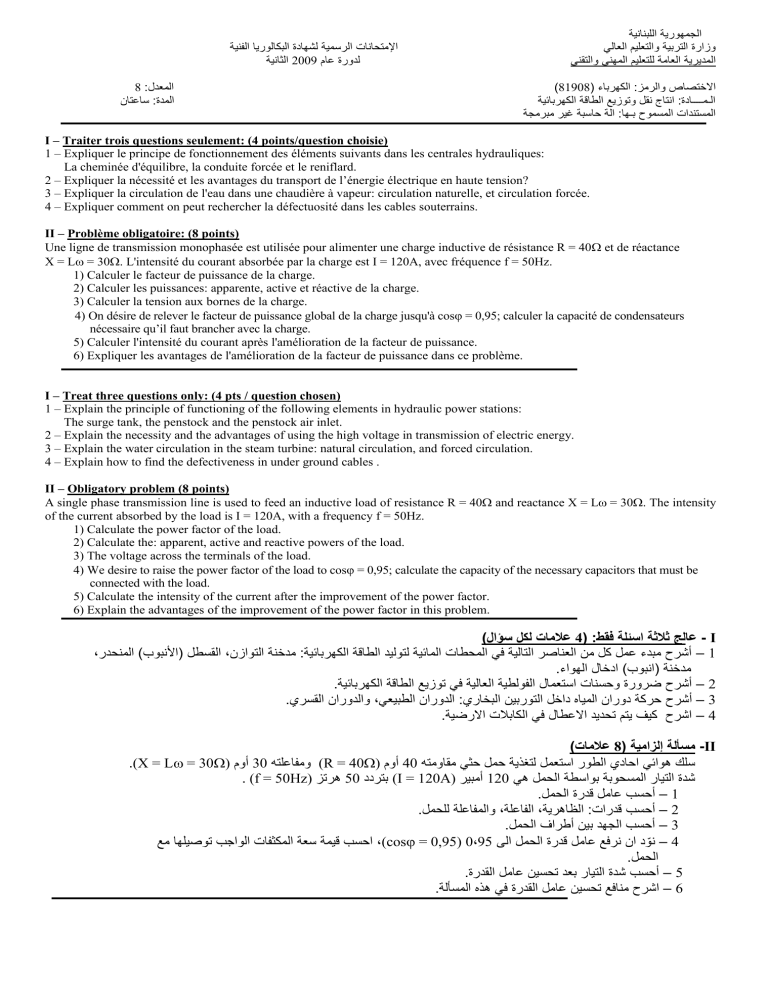

Examen Baccalauréat Technique Électricité 2009 Liban

 9200
81908 8
I – Traiter trois questions seulement: (4 points/question choisie)
1 – Expliquer le principe de fonctionnement des éléments suivants dans les centrales hydrauliques:
La cheminée d'équilibre, la conduite forcée et le reniflard.
2 – Expliquer la nécessité et les avantages du transport de l’énergie électrique en haute tension?
3 – Expliquer la circulation de l'eau dans une chaudière à vapeur: circulation naturelle, et circulation forcée.
4 – Expliquer comment on peut rechercher la défectuosité dans les cables souterrains.
II – Problème obligatoire: (8 points)
Une ligne de transmission monophasée est utilisée pour alimenter une charge inductive de résistance R = 40 et de réactance
X = L = 30. L'intensité du courant absorbée par la charge est I = 120A, avec fréquence f = 50Hz.
1) Calculer le facteur de puissance de la charge.
2) Calculer les puissances: apparente, active et réactive de la charge.
3) Calculer la tension aux bornes de la charge.
4) On désire de relever le facteur de puissance global de la charge jusqu'à cos = 0,95; calculer la capacité de condensateurs
nécessaire qu’il faut brancher avec la charge.
5) Calculer l'intensité du courant après l'amélioration de la facteur de puissance.
6) Expliquer les avantages de l'amélioration de la facteur de puissance dans ce problème.
I – Treat three questions only: (4 pts / question chosen)
1 – Explain the principle of functioning of the following elements in hydraulic power stations:
The surge tank, the penstock and the penstock air inlet.
2 – Explain the necessity and the advantages of using the high voltage in transmission of electric energy.
3 – Explain the water circulation in the steam turbine: natural circulation, and forced circulation.
4 – Explain how to find the defectiveness in under ground cables .
II – Obligatory problem (8 points)
A single phase transmission line is used to feed an inductive load of resistance R = 40 and reactance X = L = 30. The intensity
of the current absorbed by the load is I = 120A, with a frequency f = 50Hz.
1) Calculate the power factor of the load.
2) Calculate the: apparent, active and reactive powers of the load.
3) The voltage across the terminals of the load.
4) We desire to raise the power factor of the load to cos = 0,95; calculate the capacity of the necessary capacitors that must be
connected with the load.
5) Calculate the intensity of the current after the improvement of the power factor.
6) Explain the advantages of the improvement of the power factor in this problem.
I4
1
2
3
4
II8
40 (R = 40)30(X = L = 30)
120(I = 120A)50 (f = 50Hz)
1
2
3
4  0،95(cos = 0,95)
5
6
