Appareillages Électriques Industriels

Lycée… BAC PRO MELEC Créé le 02/09/2025 Modifié le 20/12/2025 Page 1 / 10

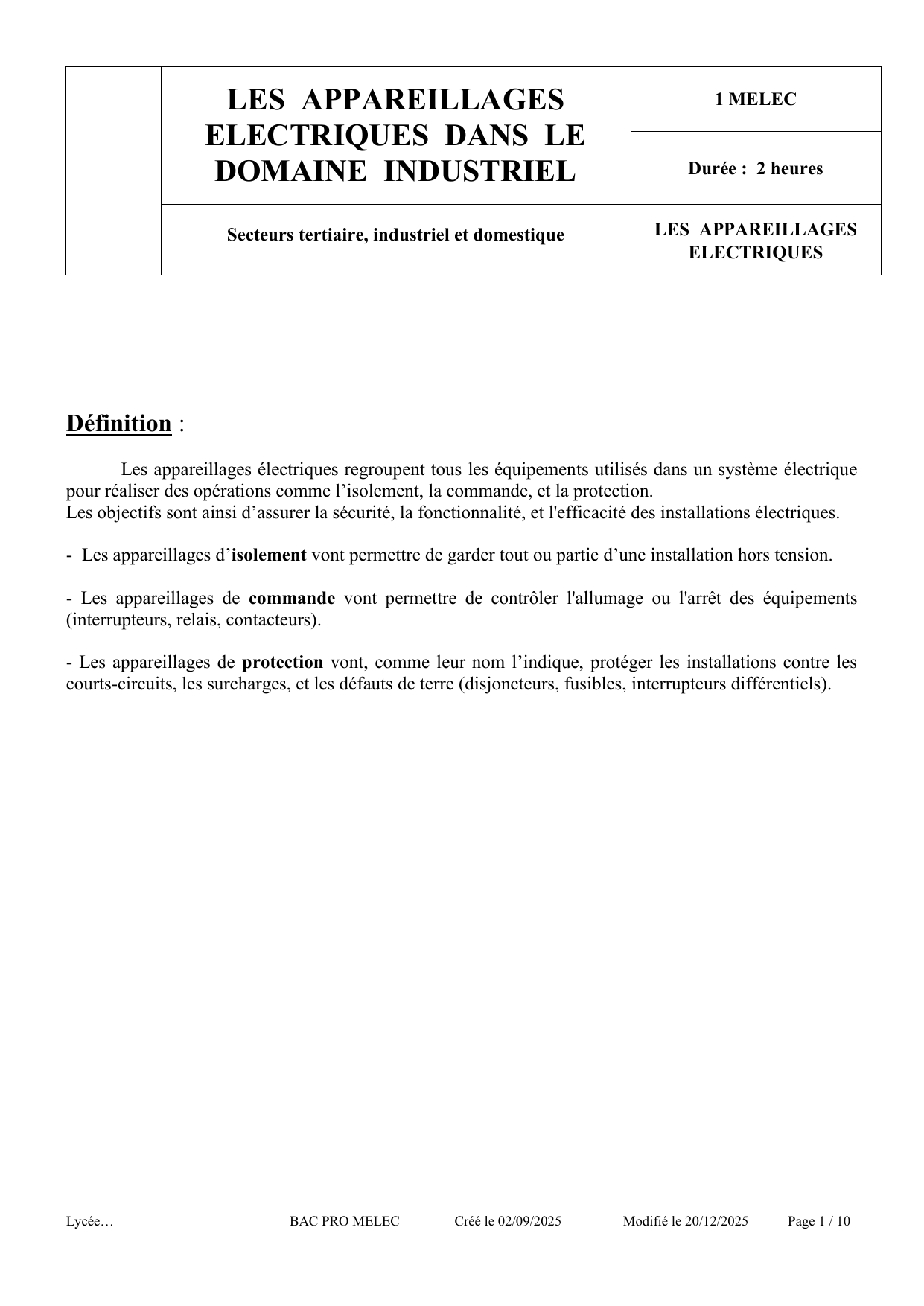

LES APPAREILLAGES
ELECTRIQUES DANS LE
DOMAINE INDUSTRIEL
1 MELEC
Durée : 2 heures
Secteurs tertiaire, industriel et domestique
LES APPAREILLAGES
ELECTRIQUES
Définition :
Les appareillages électriques regroupent tous les équipements utilisés dans un système électrique
pour réaliser des opérations comme l’isolement, la commande, et la protection.
Les objectifs sont ainsi d’assurer la sécurité, la fonctionnalité, et l'efficacité des installations électriques.
- Les appareillages d’isolement vont permettre de garder tout ou partie d’une installation hors tension.
- Les appareillages de commande vont permettre de contrôler l'allumage ou l'arrêt des équipements
(interrupteurs, relais, contacteurs).
- Les appareillages de protection vont, comme leur nom l’indique, protéger les installations contre les
courts-circuits, les surcharges, et les défauts de terre (disjoncteurs, fusibles, interrupteurs différentiels).

Lycée… BAC PRO MELEC Créé le 02/09/2025 Modifié le 20/12/2025 Page 2 / 10
I- Isoler

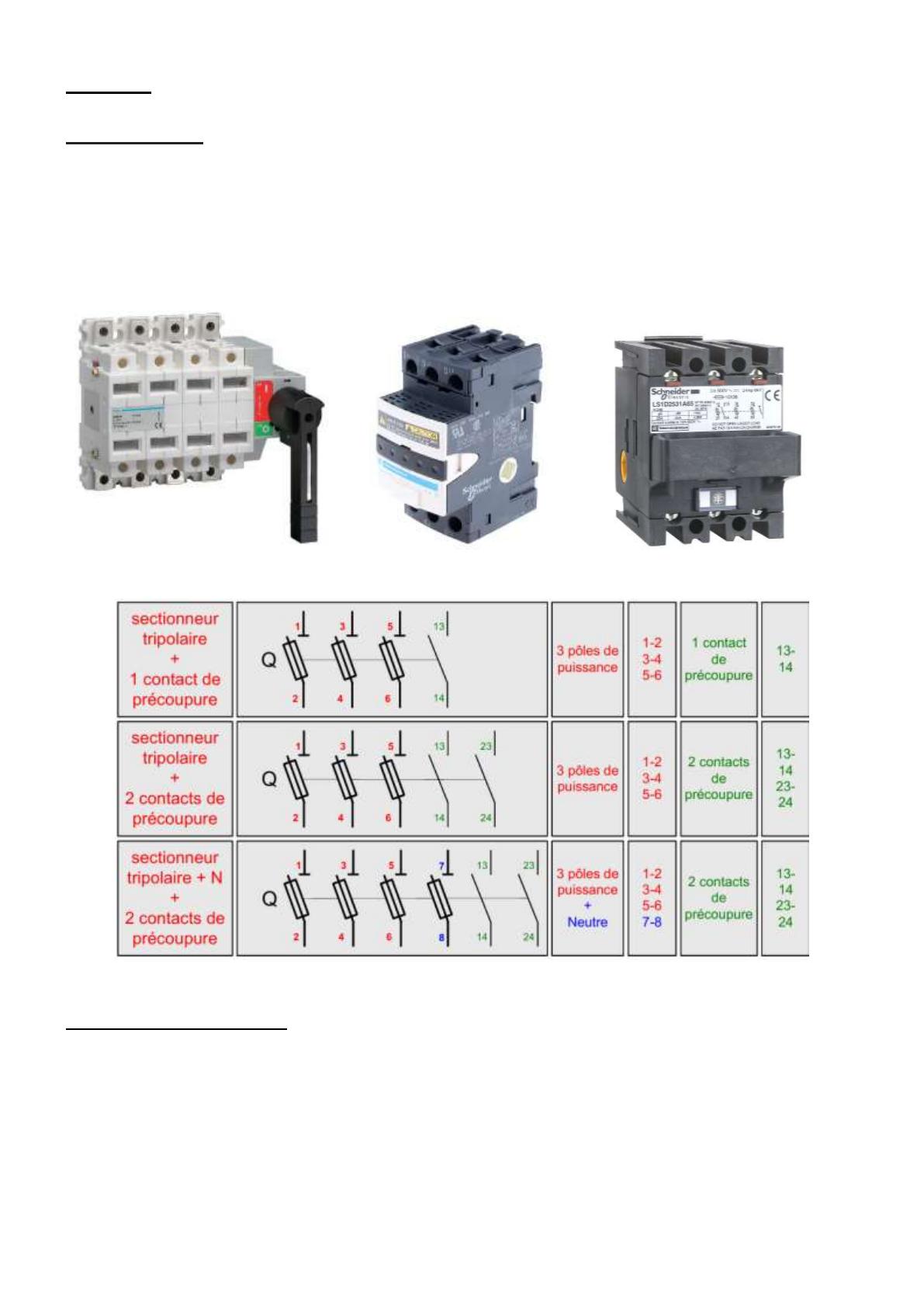

Le sectionneur
Le sectionneur permet d’isoler un circuit électrique, c’est-à-dire de le séparer de son
alimentation de façon mécanique. Tous les conducteurs actifs doivent être coupés et ce, de façon visible.
Une fois équipé d’un cadenas, il assure un rôle de condamnation, les personnels peuvent ainsi travailler
sur l’installation hors-tension, en toute sécurité. Certains modèles sont même équipés de fusibles.
Il n’a pas de pouvoir de coupure, et doit donc obligatoirement être manipulé à vide.
Critères de choix principaux :
- tension et intensité d’utilisation
- nombre de pôles
- taille des fusibles
Symbole :

Lycée… BAC PRO MELEC Créé le 02/09/2025 Modifié le 20/12/2025 Page 3 / 10
II- Commander

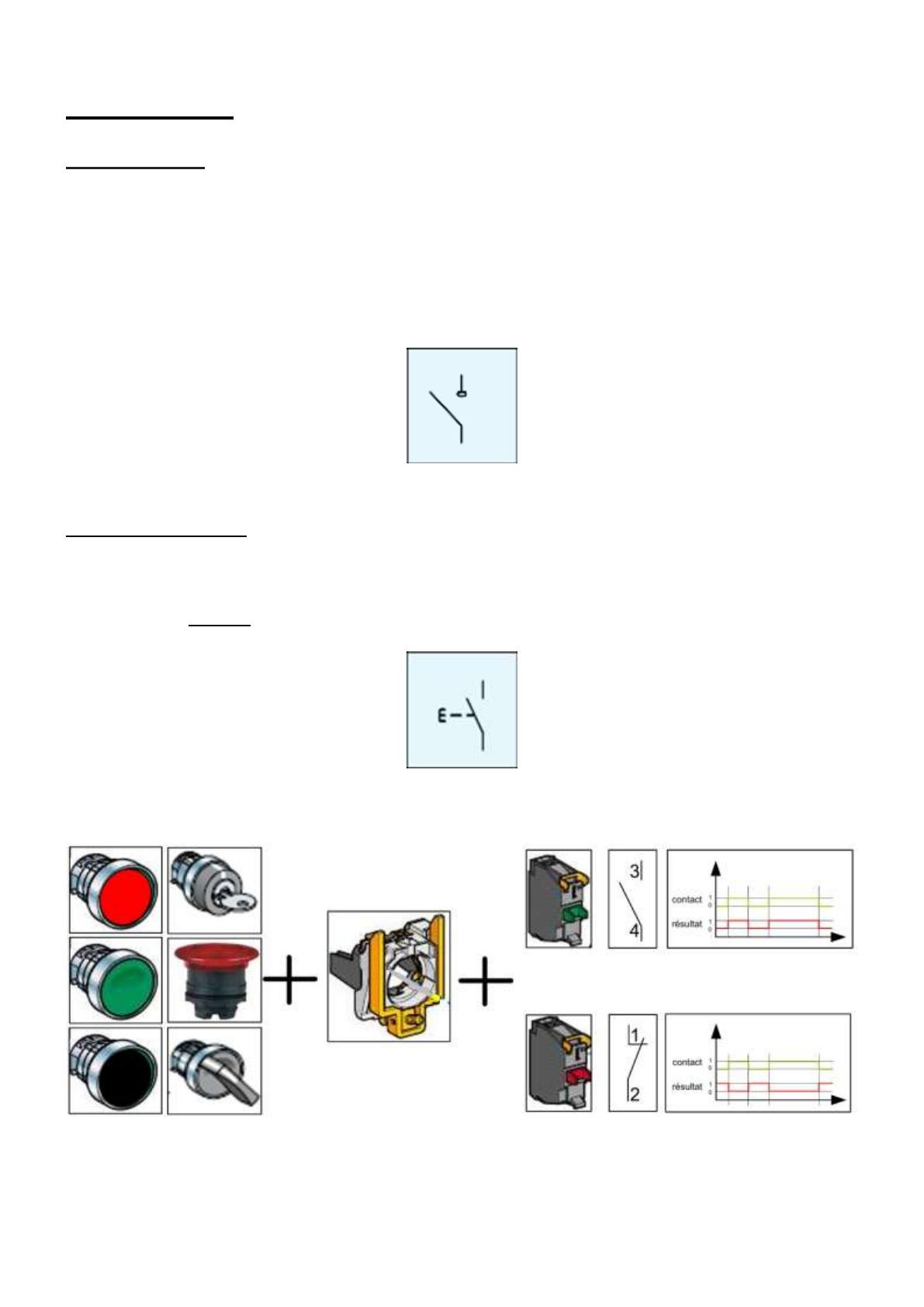

L’interrupteur
L'interrupteur est un appareil qui permet d'ouvrir ou de fermer un circuit électrique. En
l'actionnant, il interrompt ou rétablit la circulation du courant électrique. Il a donc deux positions ; allumé
ou éteint (0 ou 1).
Cependant, selon son modèle, il peut avoir plus de deux positions. Par exemple, un ventilateur,
que l’on pourra mettre en position lente (1) , position rapide (2), ou bien à l’arrêt (0), donc 3 positions
stables.
Le bouton-poussoir
Celui-ci va permettre d'envoyer un signal de commande à un dispositif électrique (par exemple,
pour démarrer un moteur ou éteindre un appareil). Il est lui-aussi similaire à l’interrupteur, mais sa
position est dite instable, grâce à l’ajout d’un système à ressort.
Symbole :
Symbole :

Lycée… BAC PRO MELEC Créé le 02/09/2025 Modifié le 20/12/2025 Page 4 / 10

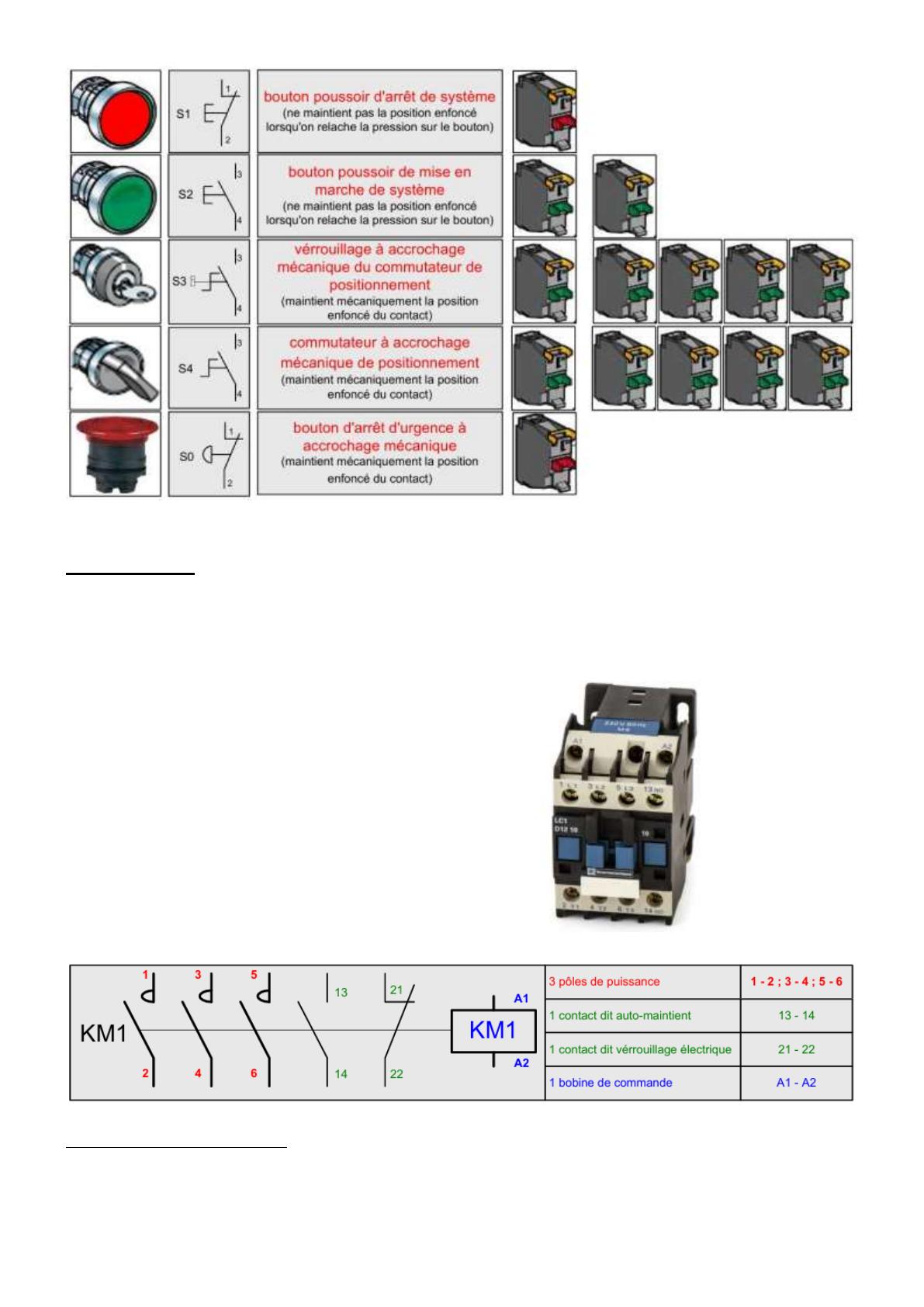

Le contacteur
Le contacteur est un interrupteur de puissance, commandé électriquement par le biais de sa
bobine, qui une fois alimentée ou coupée, va être capable d’ouvrir ou de fermer des contacts, afin de faire
démarrer ou d’arrêter un moteur.
Il a donc un pouvoir de coupure.
Critères de choix principaux :
- tension de la bobine
- nombre de contacts de puissance
- nombre de contacts de commande NO / NF
Symbole :

Lycée… BAC PRO MELEC Créé le 02/09/2025 Modifié le 20/12/2025 Page 5 / 10

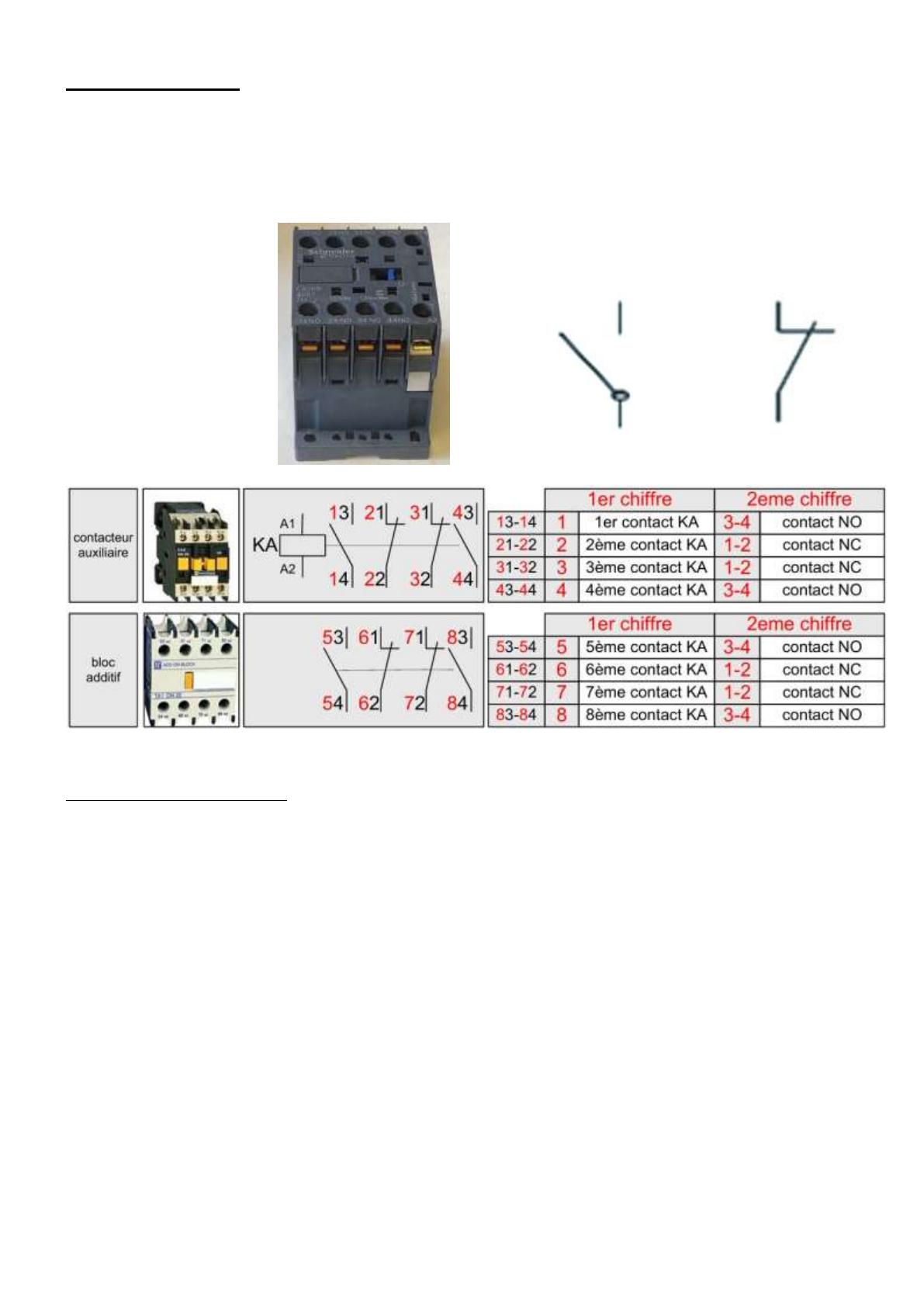

Le relais auxiliaire
Le relais auxiliaire possède lui-aussi une bobine, qui va actionner une série de contacts
normalement ouverts (NO) ou normalement fermés (NF ou NC), afin de commander les contacteurs
principaux, avec des fonctionnalités et/ou sécurités supplémentaires.
Il n'a pas de pouvoir de coupure et ne peut donc se câbler que dans une partie COMMANDE
d'un plan électrique.
Critères de choix principaux :
- tension de la bobine
- nombre de contacts de commande NO / NF
contact NO contact NF
Symbole :
