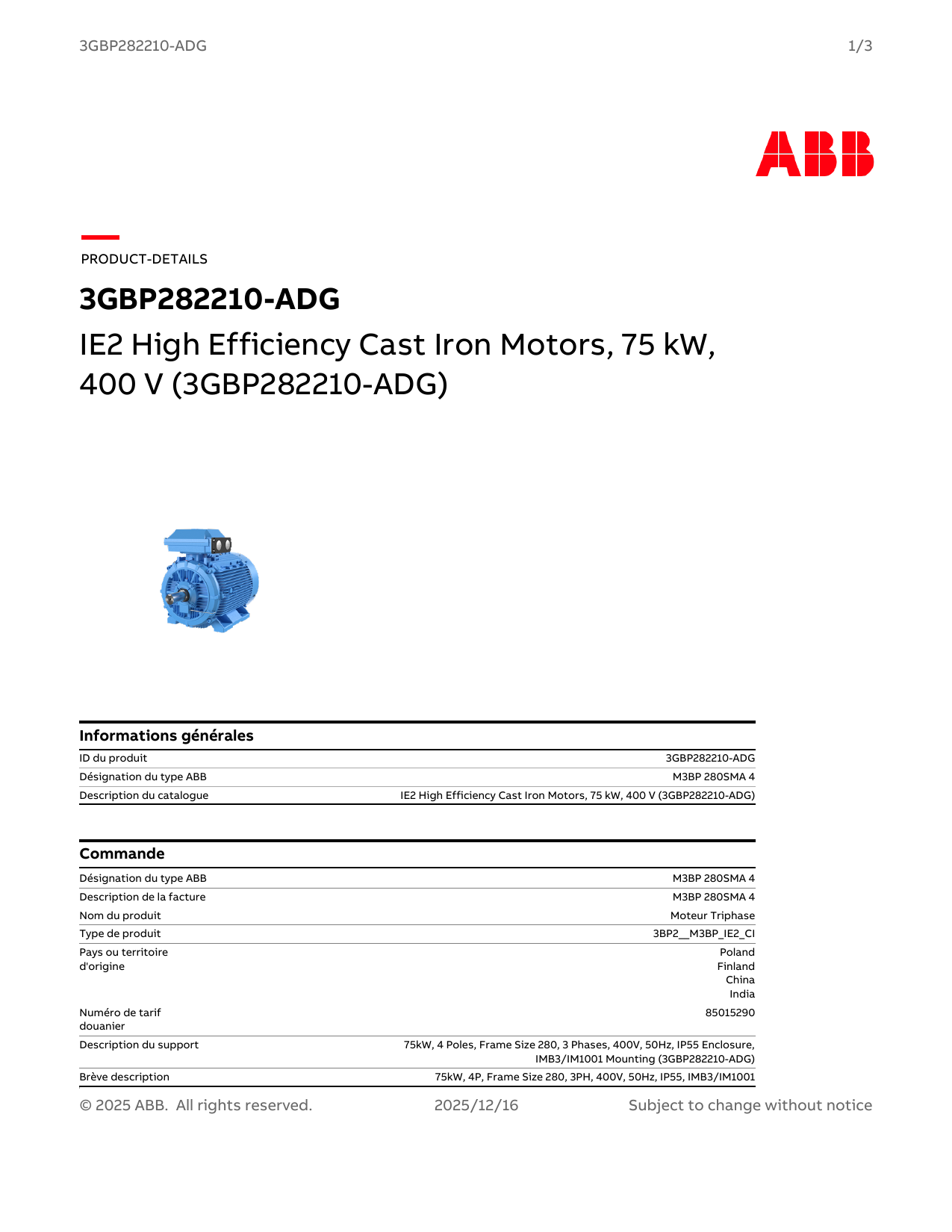

IE2 High Efficiency Cast Iron Motors, 75 kW,
400 V (3GBP282210-ADG)
3GBP282210-ADG
ID du produit3GBP282210-ADG
Désignation du type ABBM3BP 280SMA 4
Description du catalogueIE2 High Efficiency Cast Iron Motors, 75 kW, 400 V (3GBP282210-ADG)
Informations générales
PRODUCT-DETAILS
Commande
M3BP 280SMA 4 Désignation du type ABB
M3BP 280SMA 4 Description de la facture
Moteur Triphase Nom du produit
3BP2__M3BP_IE2_CI Type de produit
Poland
Finland
China
India
Pays ou territoire
d'origine
85015290 Numéro de tarif
douanier
75kW, 4 Poles, Frame Size 280, 3 Phases, 400V, 50Hz, IP55 Enclosure,
IMB3/IM1001 Mounting (3GBP282210-ADG)
Description du support
75kW, 4P, Frame Size 280, 3PH, 400V, 50Hz, IP55, IMB3/IM1001 Brève description
1/3 3GBP282210-ADG
© 2025 ABB. All rights reserved.Subject to change without notice 2025/12/16
Électrique
Connexio
n
Classe de
températ
ure
Fréquenc
eTensionPuissanceVitesseActuel
Facteur
de
puissance
efficacitéCouple
Données
électrique
s du
moteur
IS/IN.
Nom de la
colonne
Y--50 Hz690 V75.00 kW1484
r/min78.00 A0.85094.50 %482.00
N·m6.90
D--50 Hz400 V75.00 kW1484
r/min134.00 A0.85094.50 %482.00
N·m6.90
D--50 Hz415 V75.00 kW1485
r/min131.00 A0.84094.50 %481.00
N·m7.30
Données électriques
D Configuration de la
connexion
-- Classe de température
par défaut
400 V Tension d'entrée (Uin)
50 Hz Fréquence (f)
75 kW Puissance de sortie
1000 m Altitude
40 °C Température ambiante
IC411 Classe IC
IE Class IE2
Full Load (100%) 94.5 %
Partial Load (75%) 94.6 %
Partial Load (50%) 93.9 %
Données de classe IE (50
Hz)
IP55 Classe IP
ICLF Classe d'isolation
Both sides Sens de rotation
4 Nombre de pôles (élevé)
Non Moteur à deux vitesses
S1 Type de service
D Code de tension
Mécanique
Cast Iron Matériau du cadre
280 Taille du cadre
6316/C3 Palier
6316/C3 Roulement CND
IMB3 IM1001 Classe IM
Top
Emplacement de la boîte
Terminator
Dimensions
1088 mm Profondeur/longueur
nette du produit
762 mm Hauteur nette du
produit
577 mm Largeur nette du produit
2/3 3GBP282210-ADG
© 2025 ABB. All rights reserved.Subject to change without notice 2025/12/16
625 kg Poids net du produit
645 kg Poids brut
Environnemental
4. Equipement large (Dimensions supérieures à 50 cm) Catégorie DEEE
54c45c7b-7581-40ab-b615-c1dcb277d8a7 Finland SCIP
Classifications et normes externes
26101100
39120000
UNSPSC
Moteurs et Générateurs Moteurs Basse Tension CEI Moteurs Process Performance Moteurs Process Performance IE2, Fonte
Catégories
3/3 3GBP282210-ADG
© 2025 ABB. All rights reserved.Subject to change without notice 2025/12/16
