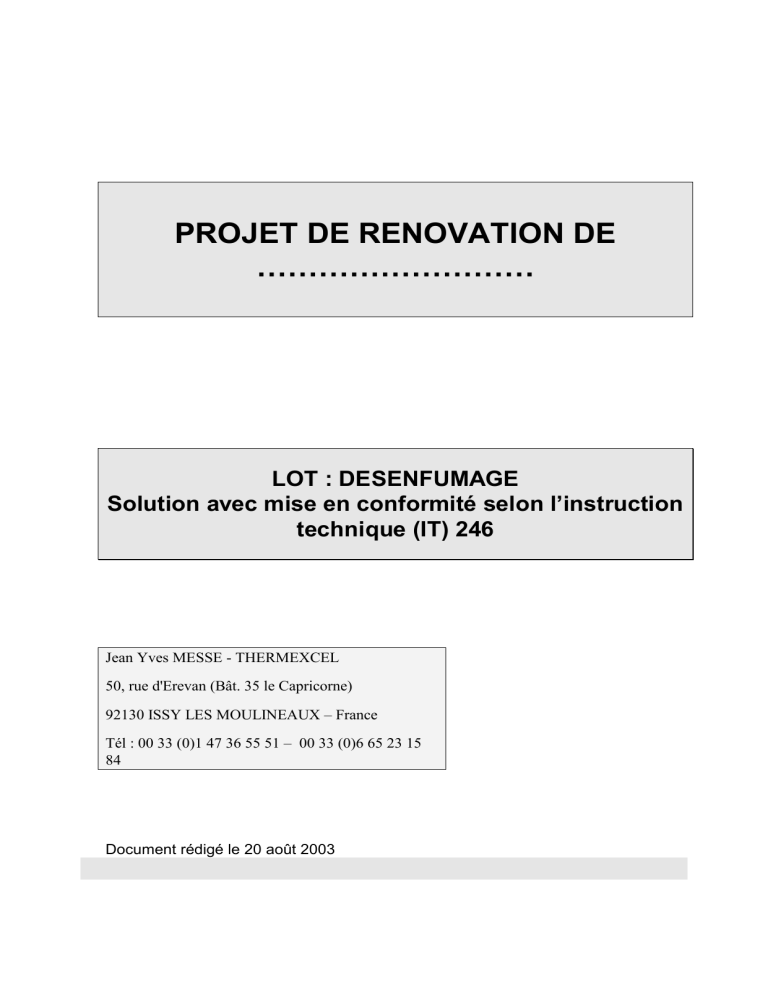

PROJET DE RENOVATION DE
………………………
LOT : DESENFUMAGE
Solution avec mise en conformité selon l’instruction
technique (IT) 246
Jean Yves MESSE - THERMEXCEL
50, rue d'Erevan (Bât. 35 le Capricorne)
92130 ISSY LES MOULINEAUX – France
Tél : [phone]
84
Document rédigé le 20 août 2003

Affaire Lot : DESENFUMAGE Page : 2 / 20
ThermExcel – Jean Yves MESSE
Désenfumage
1 Objet des travaux
Dans le cadre des travaux de rénovation du centre et la création de verrières dans le mail, les
installations de désenfumage de l’ensemble des parties communes de la galerie marchande
seront entièrement remises en conformité avec la réglementation en vigueur notamment IT 246
et normes S.S.I.
L’entrepreneur du présent lot aura à sa charge les installations complètes de désenfumage :
 du mail
 des dégagements de secours
 des escaliers de secours
AVERTISSEMENT : L’installation de désenfumage naturel existante sera maintenue en
fonctionnement durant les travaux jusqu’à la mise en service de la nouvelle installation ci-
dessous décrite.
La présente opération à pour objet la réalisation de désenfumage mécanique de 2 cantons de
l’hypermarché situé au niveau , afin de supprimer les cheminées d’extraction naturelles
de s2 cantons qui traversent la surface commerciale
le bâtiment est classé type M - 1ère catégorie au titre des établissements recevant du public.
L’activité sera maintenue pendant la durée des travaux, l’entrepreneur devra adapter son
organisation de chantier et ses horaires de travail de manière à ne pas gêner le fonctionnement
normal de l’ensemble.
L’entrepreneur intervenant dans un bâtiment existant en activité, il sera soumis à l’application
de l’article GN13 du règlement de sécurité contre l’incendie des bâtiments recevant du public.
Un coordinateur de sécurité, désigné par le Maître d’Ouvrage, aura pour mission de contrôler la
mise en application des règles de sécurité et pourra prendre toutes dispositions nécessaires vis à
vis des entreprises en cas de non respect des directives données.
liste des plans et documents :
 le présent C.C.T.P.
 plan projet d’implantation
Observations générales
Dans le présent C.C.T.P., ainsi que dans les plans qui lui sont annexés, nous nous sommes
efforcés de l’entrepreneur sur la nature des travaux à effectuer, sur leurs nombres, leurs
dimensions et leurs emplacements, mais il convient de signaler que cette description n’a pas un
caractère limitatif et que le soumissionnaire devra exécuter comme inclus dans son prix, sans
exception ni réserve, tous les travaux de sa profession nécessaires et indispensables pour le
parfait achèvement du présent lot, concernant les aménagements projetés.

Affaire Lot : DESENFUMAGE Page : 3 / 20
ThermExcel – Jean Yves MESSE
En conséquence, l’entrepreneur ne pourra jamais arguer que des erreurs et/ou des omissions
aux plans et C.C.T.P. puissent le dispenser d’exécuter tous les travaux nécessaires à une
parfaite et complète réalisation dans les règles de l’art des ouvrages du présent lot, ou de faire
la demande de supplément au prix de son marché.
pour établir son devis, il est indispensable que l’entrepreneur se rende sur le site pour
apprécier les travaux à exécuter, et les difficultés d’approvisionnement ou d’organisation qu’il
pourra rencontrer compte tenu de la configuration des lieux et de l’activité de l’établissement.
Omissions
Toutes omissions dans la proposition retenue, d’ouvrages inclus explicitement dans le présent
document, ne dispenseront nullement l’entrepreneur de l’exécution de ces travaux.
A fortiori, il est inutile de présenter un projet technique excluant délibérément certains
ouvrages , soit parce qu’ils s’éloignent de l’activité habituelle de l’entreprise à l’intérieur de
son corps de métier, soit parce qu’ils lui sont étrangers.
Toutefois, les entreprises pourront présenter, en annexe à leur proposition de base, toutes
variantes qu’elles jugeraient intéressantes pour l’économie du projet.
Les clauses ci-dessus étant formelles, le fait de remettre une proposition ou de signer le marché,
indique leur acceptation sans aucune réserve par l’entrepreneur et aucune réclamation ne sera
acceptée, 8 jours après l’envoi à l’entreprise de l’ordre de service restant sans réserves.
2 Réglementation
Toutes les installations décrites ci-dessous seront conformes à la réglementation en vigueur et
plus précisément aux instructions techniques
 n° 246 relative au désenfumage.
 n° 247 pour les mécanismes de déclenchement des dispositifs de fermeture résistant au feu
et de désenfumage
 à l’instruction technique du 7 Juin 1974, concernant le désenfumage des bâtiments de type
IGH, ainsi que les Règles de Sécurité IGH (Arrêté du 18 Octobre 1977)
 Les règles de l’APSAD
 Les normes NF S 61-937 relatives aux dispositifs actionnés de sécurité (D.A.S)
Agrément du matériel
L’ensemble du matériel prévu installé, sera soumis à l’approbation des Maîtres d’Ouvrage,
d’Oeuvre et du bureau de Contrôle. Il devra avoir obtenu l’agrément d’un organisme agréé. Les
procès verbaux en cours de validité seront à produire par l’entreprise.
Base de calculs
Circulations horizontales
Unité de passage ( UP ) :
- L inf ou égal 0,90 ml (1UP)

Affaire Lot : DESENFUMAGE Page : 4 / 20
ThermExcel – Jean Yves MESSE
- inf ou égal à 1,40 ml (2 UP)
- supérieur à 1,40 ml, une UP par tranche de 0,60 ml
Chaque tronçon de circulation sera balayé par une ventilation de désenfumage mécanique,
déterminée sur la base de 0,5m3/s (1800m3/h) par unité de passage.
Débits d'amenée d'air = 0,6 fois du débit extrait
Les gaines de désenfumage et d’introduction d’air alterneront dans la circulation avec par
tranche de 10 ou 15 ml de couloir selon la configuration entre amenée d'air neuf et air extrait.
Chaque ventilateur est déterminé pour le niveau le plus conséquent à désenfumer selon l'article
6.4.3 de l'I.T. N° 246
Le dimensionnement des ventilateurs permet de prendre en compte un débit de fuite de 20 à 50
% en plus
Chaque conduit d'amenée d'air et d'évacuation de fumée sera au minimum de 10 dm2 par UP
en cas de désenfumage naturel
La section des conduits dans tous les cas de figure devra tout au plus avoir un rapport
Longueur/Largeur de 1 sur 2
Distance air neuf/air extrait :
- inf. ou égal à 15 ml en parcours rectiligne
- ramené à 10 ml en désenfumage statique
- inf. ou égal à 10 ml en cas contraire
Débit d'air extrait = 0,5 m3/s (1800 m3/h) par UP et par tranche de 15 ml ou 10 ml
Le débit d'air extrait doit être sup. à 1,3 fois du débit air neuf
Débit air neuf 0,6 fois air extrait ( la zone circulation doit être en dépression,
Volet de désenfumage
La vitesse de soufflage aux bouches d'amenée d'air doit être inférieure à 5 m/s et que la partie
supérieure de la bouche ne soit pas à plus de 1 ml du sol.
Le rapport des dimensions doit être inférieur ou égal à 2
La bouche d'extraction doit avoir la partie inférieure supérieure à 1,80 ml du sol.
Vitesse de passage de l’air :
Gaines
Bouches
Hauteur bouches
Introduction d’air
5 à 7 m/s
5 m/s sur la section
libre
1 ml du sol
(arase supérieure)
Extraction d’air
8 m/s, (voir 10 m/s)
5 à 8 m/s
1,80 ml du sol
(arase inférieure)

Affaire Lot : DESENFUMAGE Page : 5 / 20
ThermExcel – Jean Yves MESSE
Chaque tronçon de circulation sera balayé par une ventilation de désenfumage mécanique,
déterminée sur la base de 0,5m3/s (1800m3/h) par unité de passage.
Débits d'amenée d'air = 0,6 fois du débit extrait
Les gaines de désenfumage et d’introduction d’air alterneront dans la circulation avec par
tranche de 10 ou 15 ml de couloir selon la configuration entre amenée d'air neuf et air extrait.
Mise à l’abri des fumées par surpression de cage d’escalier
Le débit d'air sera de 1 800 m3/h par m² à travers la porte d'accès du niveau sinistré ; les portes
des autres niveaux étant considérées fermées.
La mise en surpression de l'escalier doit être comprise entre 20 à 80 Pa.
Dans ce cas le débit du ventilateur sera supérieur au débit de fuite des portes ou autres
Quelques valeurs par porte (2,10 x 90) pourront être prises pour une surpression moyenne de
50 Pa
 bonne étanchéité : 450 m3/h
 moyenne étanchéité : 840 m3/h
 mauvaise étanchéité : 2000 m3/h
 voir éventuellement la perméabilité des parois
MISE EN PRESSION DE L’ESCALIER ET EXTRACTION DANS LES CIRCULATIONS
Le débit potentiel d'extraction d'air sera au moins supérieur dans tous les cas de figure :
 à un débit d'air extrait de 0,5 m3/s (1800 m3/h) par UP et par tranche de 15 ml ou 10 ml
selon le cas
 à 30 % au minimum en plus par rapport au débit potentiel du débit d'introduction d'air
Désenfumage mécanique des locaux
Principe de désenfumage mécanique
Ces locaux seront découpés en cantons de surfaces inférieures à 1600 m2 et d’une longueur
inférieure à 60 mètres
Ces cantons seront matérialisés par des écrans de cantonnement stables au feu ¼ heure mis en
place en faux-plafond.
