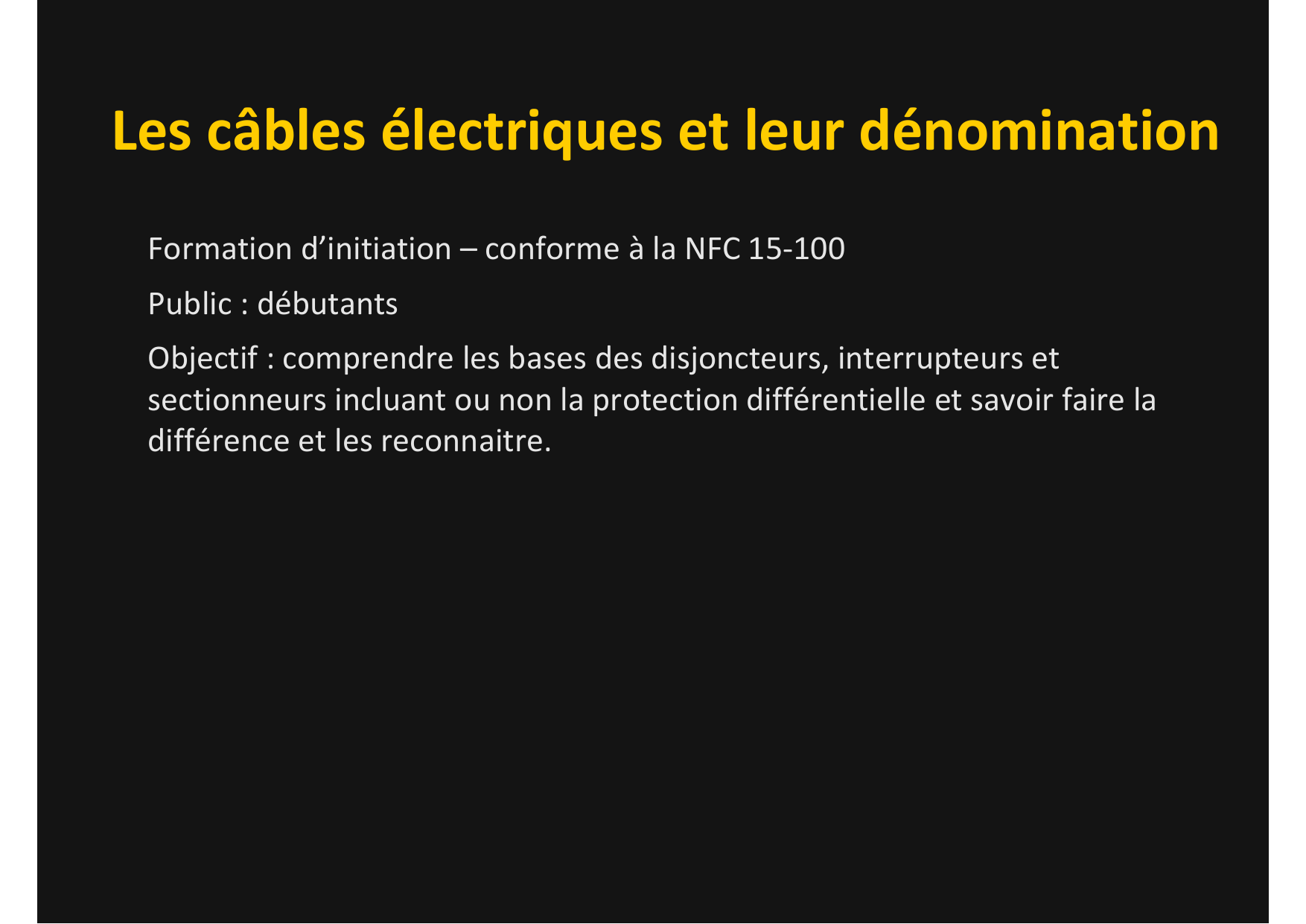

Les câbles électriques et leur dénomination
Formation d’initiation – conforme à la NFC 15-100
Public : débutants
Objectif : comprendre les bases des disjoncteurs, interrupteurs et
sectionneurs incluant ou non la protection différentielle et savoir faire la
différence et les reconnaitre.

Objectifs pédagogiques
• Identifier les différents éléments disjoncteurs, interrupteurs et
sectionneurs et différentiels
• Savoir lire les symboles et logos de chacun
• Différencier les utilités de chaque élément

A quoi ça sert ?
Un disjoncteur est un appareil de sécurité conçu pour protéger un circuit électrique contre les surcharges
(quand on dépasse une certaine intensité) et les courts-circuits.
Un interrupteur est un dispositif permettant de mettre en marche ou d’arrêter un circuit électrique.
Un sectionneur (ou interrupteur d’isolation) est utilisé pour isoler électriquement une partie d’un circuit,
principalement à des fins de maintenance ou de sécurité.
Le différentiel lui est un organisme bien spécifique permettant de protéger les personnes contre un choc
électrique, en calculant la difference de courant qui sort et qui revient, évitant ainsi ce qu’on appelle une
fuite de courant qui pourrait être dangereuse pour un utilisateur

Lecture des symboles associés
Chacun des éléments possède un symbole
propre à lui, permettant de le reconnaitre
sur un schéma et dans un coffret.
Disjoncteur
Interrupteur
Sectionneur
Différentiel

Les variables
Un disjoncteur possède plusieurs variables, appelées calibres et courbes.
On utilisera les courbes les plus utilisées dans ce cours à savoir C et D.
Le calibre : valeur de déclenchement du disjoncteur, en ampères.
La courbe : une lettre, C ou D (généralement on utilise le courbe C)
Un sectionneur comme un interrupteur possèdent quant à eux une
variable appelée courant admissible. C’est la charge totale qu’il peut
supporter en fonctionnement. Cette variable sera exprimée en Ampères
(A)
Le différentiel possède deux variables, courant de défaut (celle qui est
protégée, exprimé en milli-ampères, mA) et l’intensité admissible
(exprimée en ampères A)
