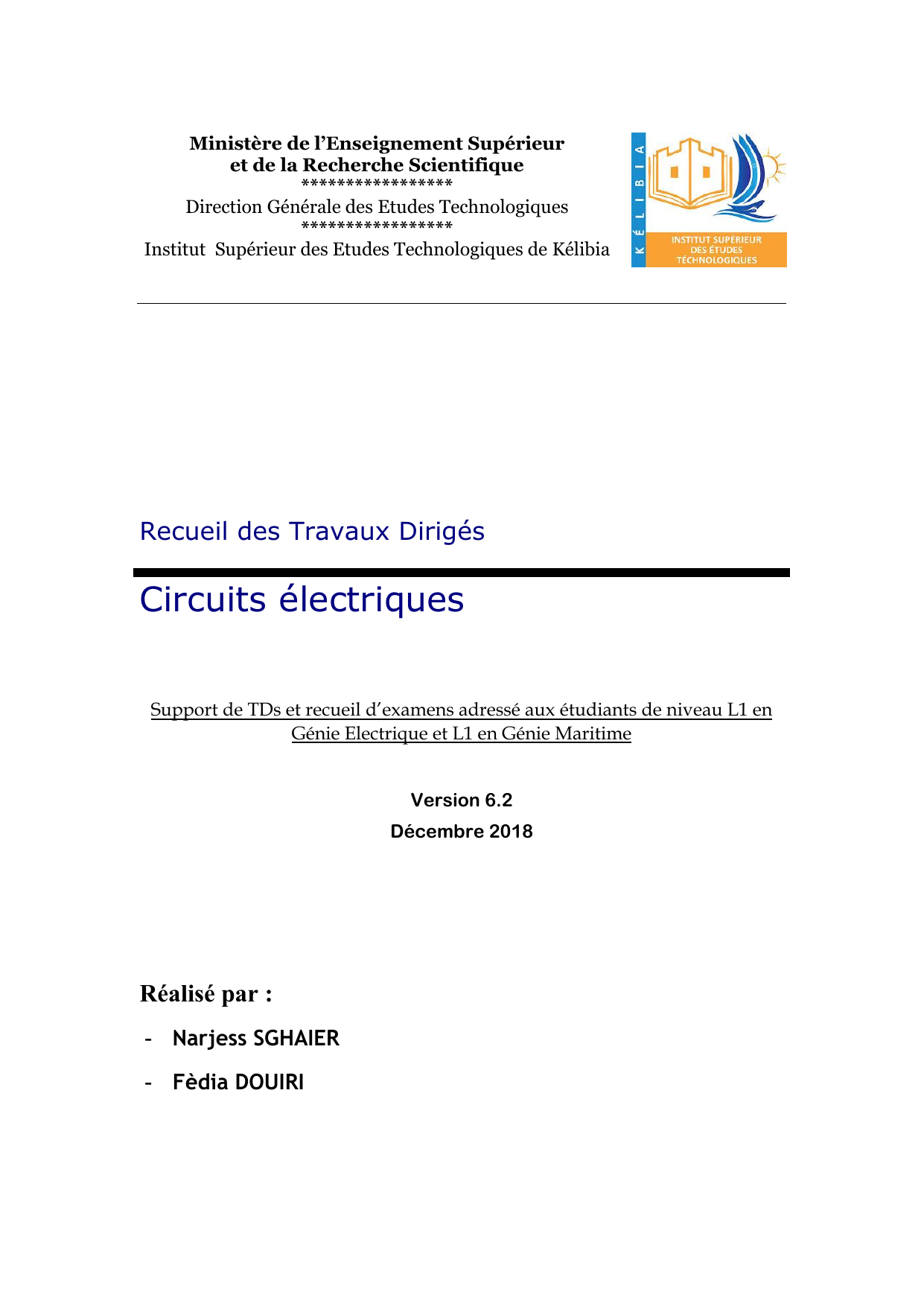

Circuits électriques : TDs et Examens L1

Ministère de l’Enseignement Supérieur
et de la Recherche Scientifique
*****************
Direction Générale des Etudes Technologiques
*****************
Institut Supérieur des Etudes Technologiques de Kélibia
Recueil des Travaux Dirigés
Circuits électriques
Support de TDs et recueil d’examens adressé aux étudiants de niveau L1 en
Génie Electrique et L1 en Génie Maritime
Version 6.2
Décembre 2018
Réalisé par :
- Narjess SGHAIER
- Fèdia DOUIRI

AVANT-PROPOS
Ce support de Travaux Dirigés (TD) et d’examens est destiné aux
étudiants des établissements de l’enseignement supérieur (ISET, L1).
Le manuel présente d’une part des TDs corrigés. D’autre part, il présente
un recueil de Devoirs Surveillés (DS) et d’Examens proposés tout au long des
années d’enseignement des auteurs au sein des Instituts Supérieur des Etudes
Technologiques de Nabeul, de Mahdia et de Kélibia.
Les exercices et problèmes présentés dans ce recueil, ont été élaborés par
les auteurs eux-mêmes avec la collaboration de quelques collègues.
Les auteurs adressent d’avance leurs remerciements aux lecteurs qui
voudront bien faire part de leurs critiques et de leurs remarques.
Auteurs : Mme Narjess SGHAIER
Mme Fèdia DOUIRI

SOMMAIRE
Travaux Dirigés
Travaux Dirigés n°01
1
Correction TD n°01
3
Travaux Dirigés n°02
7
Correction TD n°02
13
Travaux Dirigés n°03
42
Correction TD n°03
46
Travaux Dirigés n°04
53
Correction TD n°04
57
Devoirs Surveillés et Examens
DS 2012/2013
Examen 2012/2013
DS 2013/2014
Examen 2013/2014
DS 2014/2015
Examen 2014/2015
DS 2018/2019
Examen 2018/2019

ISET de Kélibia
Narjess SGHAIER & Fèdia DOUIRI
- 1 - TD Circuits Electriques
Travaux Dirigés n°01
Exercice 01 :

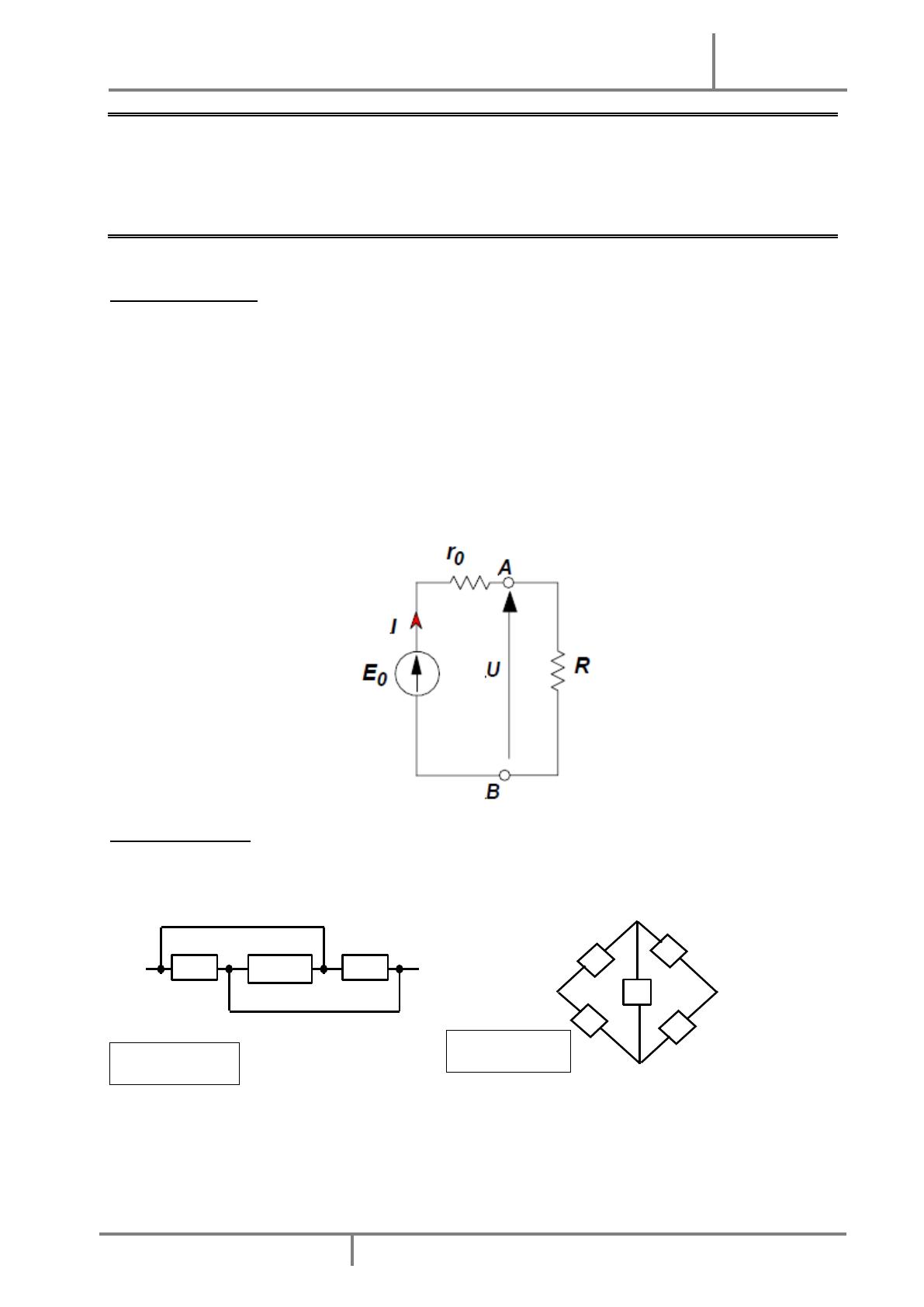

On considère le circuit ci-contre constitué d’un générateur réel de tension
continue et d’une résistance variable R .
1) Etablir la formule littérale donnant la puissance dissipée dans la résistance
R en fonction de E0, r0 et R.
2) Pour quelle valeur de cette puissance est-elle maximale ? Calculer Pmax.
3) On donne E0=100 V; r0 =50Ω. Calculer la puissance maximale
Exercice 02:
Déterminer la résistance équivalente entre les points A et B pour les circuits suivants :
A B
RD
C
R R
A
R1
D
C
R2
B
R2
R1
R3
Circuit 1
Circuit 2

Narjess SGHAIER & Fèdia DOUIRI
- 2 - TD Circuits Electriques
A
R0
R
B
R
R
R
A
B
R
R R
R R
C D
R
A
B
R
R
R
R
C
D
R
AB
RDC
R
RR
R

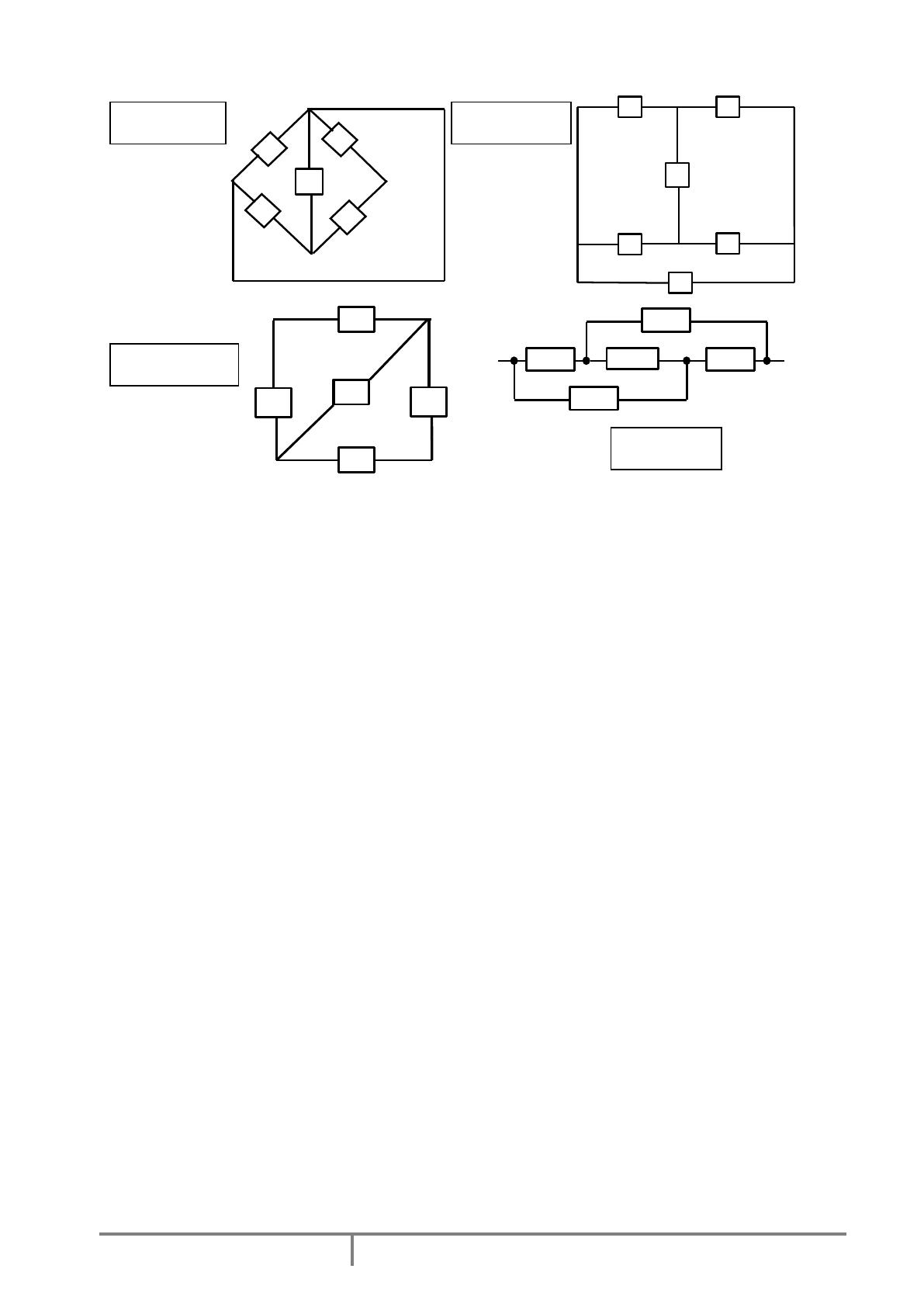

Circuit 3
Circuit 5
Circuit 6
Circuit 4
