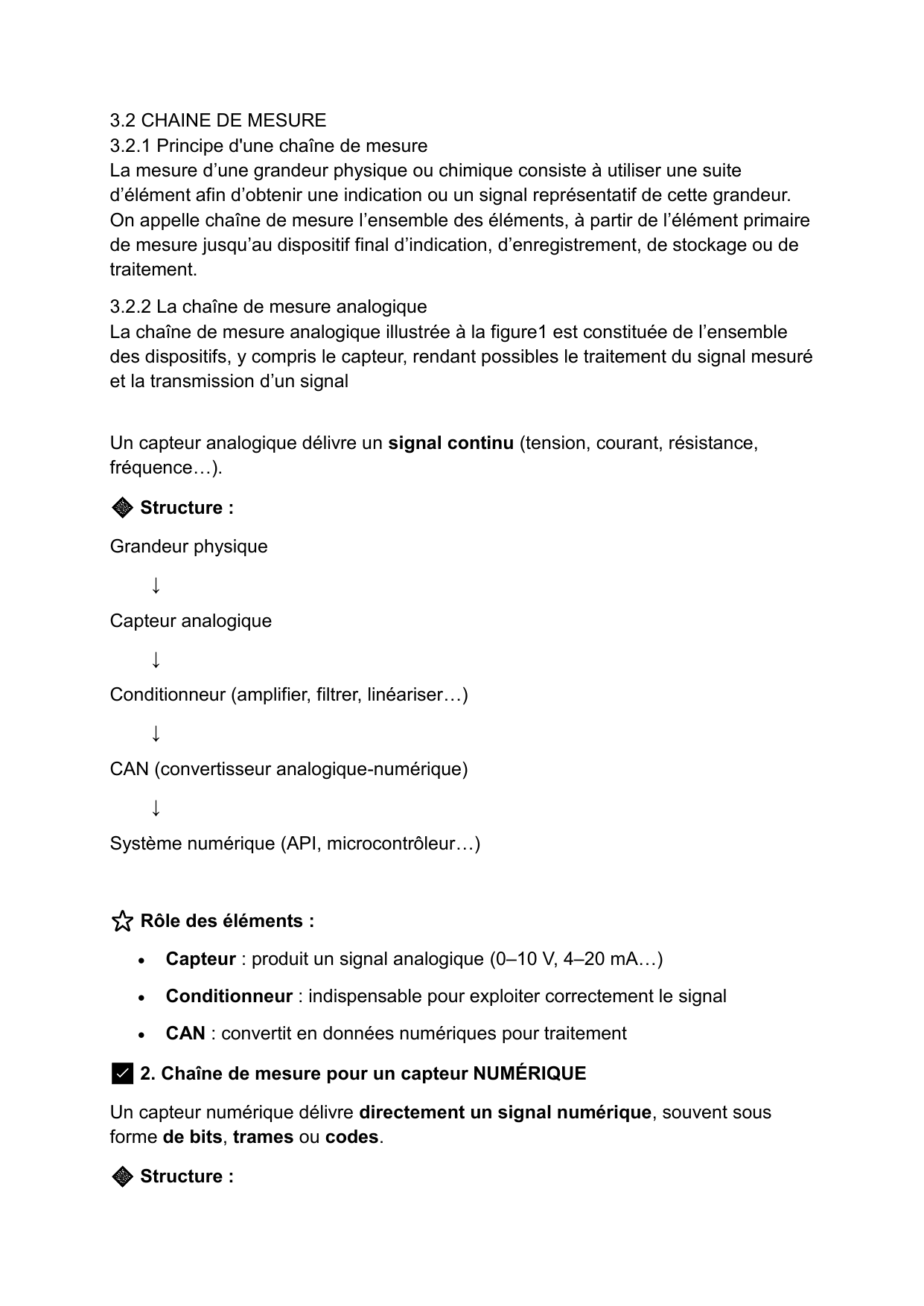

3.2 CHAINE DE MESURE
3.2.1 Principe d'une chaîne de mesure
La mesure d’une grandeur physique ou chimique consiste à utiliser une suite
d’élément afin d’obtenir une indication ou un signal représentatif de cette grandeur.
On appelle chaîne de mesure l’ensemble des éléments, à partir de l’élément primaire
de mesure jusqu’au dispositif final d’indication, d’enregistrement, de stockage ou de
traitement.
3.2.2 La chaîne de mesure analogique
La chaîne de mesure analogique illustrée à la figure1 est constituée de l’ensemble
des dispositifs, y compris le capteur, rendant possibles le traitement du signal mesuré
et la transmission d’un signal
Un capteur analogique délivre un signal continu (tension, courant, résistance,
fréquence…).
🔷 Structure :
Grandeur physique
↓
Capteur analogique
↓
Conditionneur (amplifier, filtrer, linéariser…)
↓
CAN (convertisseur analogique-numérique)
↓
Système numérique (API, microcontrôleur…)
⭐ Rôle des éléments :
 Capteur : produit un signal analogique (0–10 V, 4–20 mA…)
 Conditionneur : indispensable pour exploiter correctement le signal
 CAN : convertit en données numériques pour traitement
✅ 2. Chaîne de mesure pour un capteur NUMÉRIQUE
Un capteur numérique délivre directement un signal numérique, souvent sous
forme de bits, trames ou codes.
🔷 Structure :

Grandeur physique
↓
Capteur numérique
↓
Système numérique (API / microcontrôleur)
👉 Pas besoin de CAN
👉 Pas besoin d’amplification (signal déjà propre et numérique)
⭐ Caractéristiques :
 Le capteur possède un microprocesseur interne
 Il intègre déjà :
o la conversion analogique–numérique
o la linéarisation
o le filtrage
o l’étalonnage
