Câblage Électrique Domestique et Industriel - Manuel de Cours

CONSTRUCTION
ELECTRIQUE
« VHT : 30 HEURES »
id34052506 pdfMachine by Broadgun Software - a great PDF writer! - a great PDF creator! - http://www.pdfmachine.com http://www.broadgun.com

SOMMAIRE
1ère partie : Câblage des installations domestiques
1.1 Introduction
1.2 Simple allumage
1.3 Double allumage
1.4 Va et vient
1.5 Télérupteur
1.6 Minuterie
2ème partie : Câblage des installations industrielles
2.1 Introduction
2.2 Démarrage direct (1 sens de rotation)
2.3 Démarrage direct (2 sens de rotation)
2.4 Démarrage étoile-triangle (1 sens de rotation)
2.5 Démarrage étoile-triangle (2 sens de rotation)
2.6 Démarrage à résistances statoriques
2.7 Démarrage par auto-transformateur
2.8 Démarrage rotorique

U-AUBE NOUVELLE/Bobo Dioulasso
Module : Construction Electrique
2ème année Génie Electrique Prof. : M. DJANDE Yacouba
Page - 1 -
1ère Partie : Câblage des installations domestiques
1.1 Introduction
Ce sont des schémas de câblage types et universels utilisés dans les locaux d’habitation, dans
les bureaux… On propose pour cela le nécessaire en installation domestique. L’objectif visé
est de savoir câbler ces schémas et de comprendre leurs principes de fonctionnement.
1.2 Le simple allumage
But : Il permet d’allumer ou d’éteindre un point lumineux en un seul point
d’allumage. Il est utilisé dans les chambres.

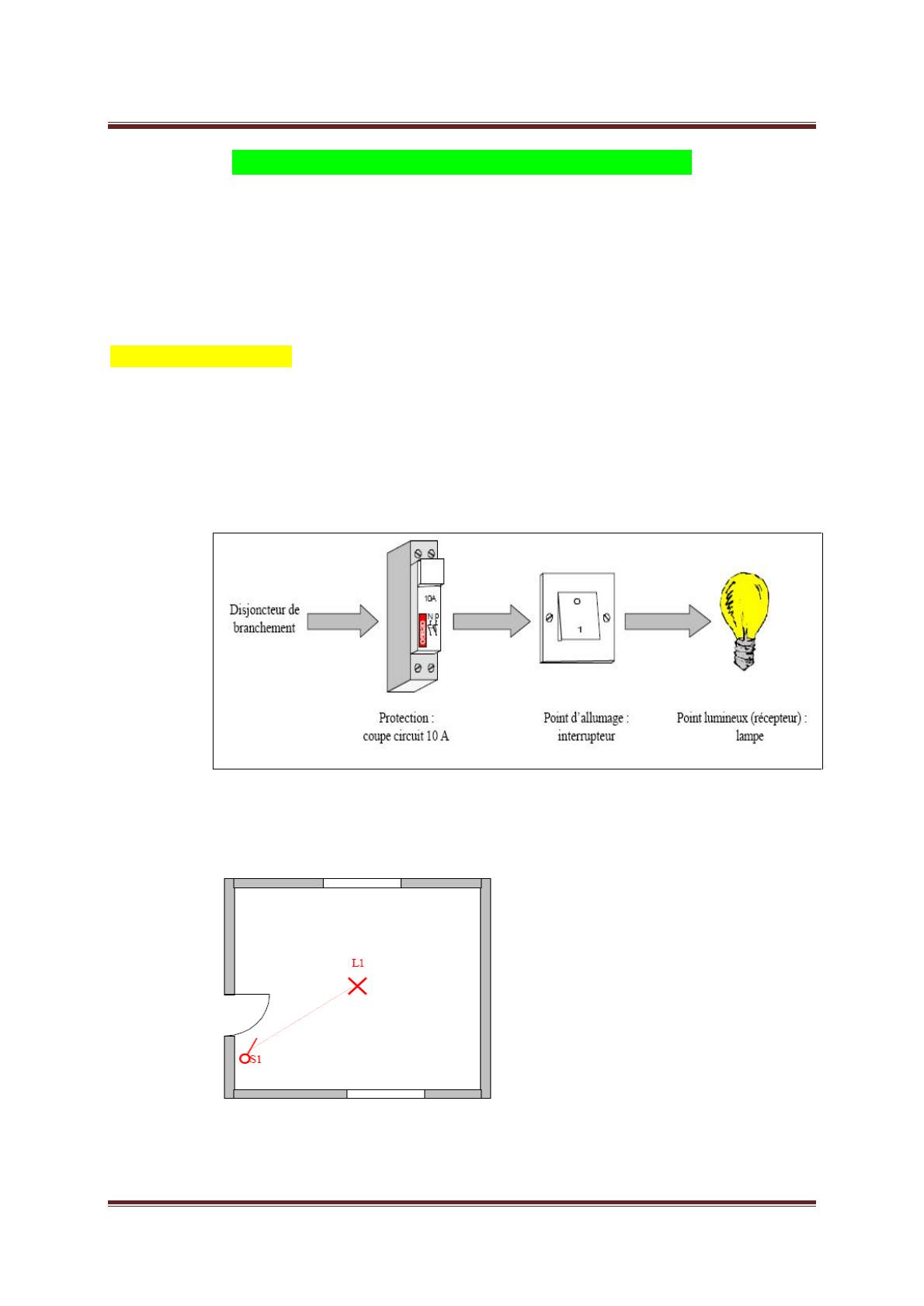

Schéma explicatif :
Schéma architectural :
id34093581 pdfMachine by Broadgun Software - a great PDF writer! - a great PDF creator! - http://www.pdfmachine.com http://www.broadgun.com

U-AUBE NOUVELLE/Bobo Dioulasso
Module : Construction Electrique
2ème année Génie Electrique Prof. : M. DJANDE Yacouba
Page - 2 -

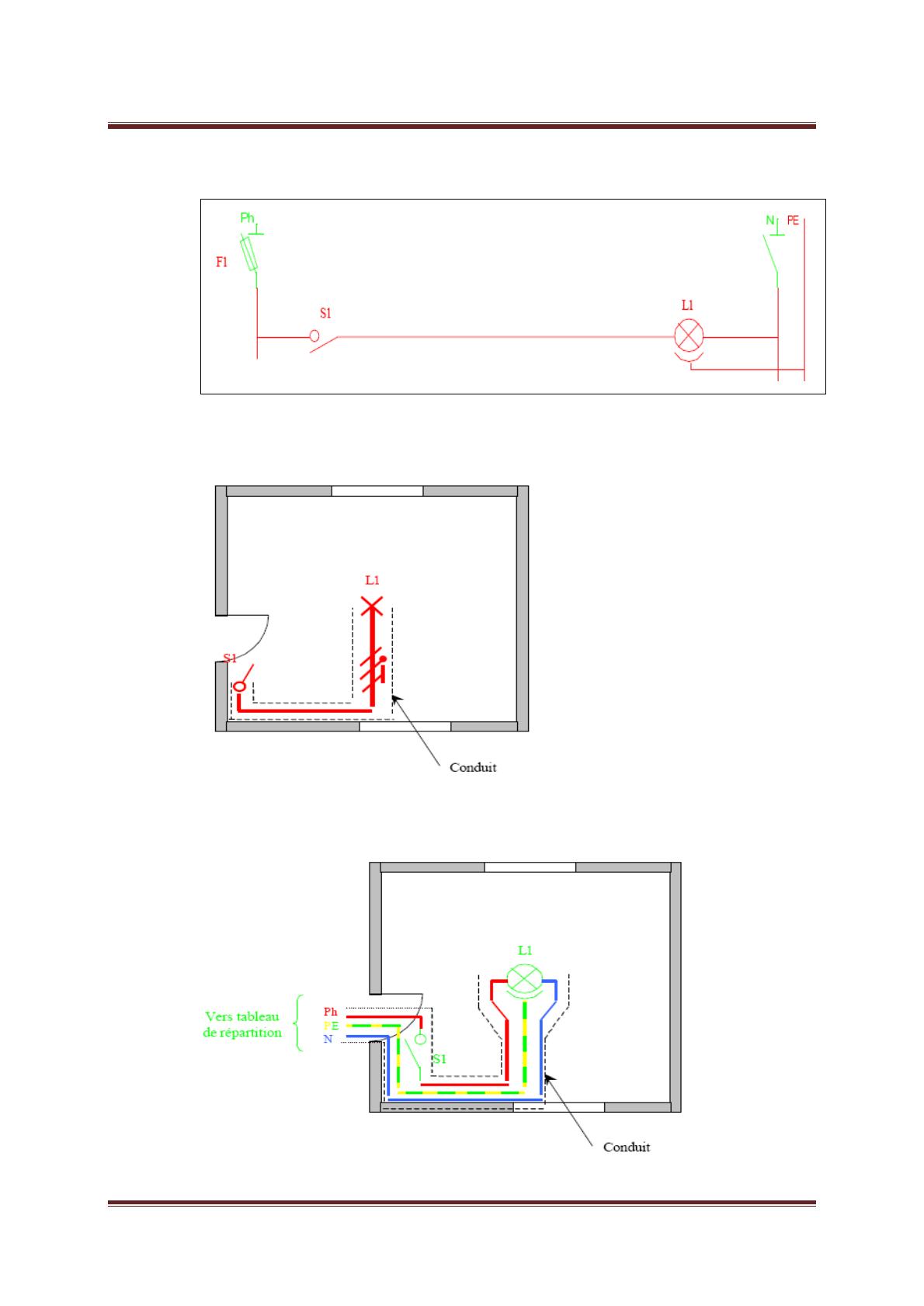

Schéma développé :
Schéma unifilaire :
Schéma multifilaire :

U-AUBE NOUVELLE/Bobo Dioulasso
Module : Construction Electrique
2ème année Génie Electrique Prof. : M. DJANDE Yacouba
Page - 3 -
1.3 Double allumage
But : Il permet d’allumer ou d’éteindre ensemble ou séparément et d’un seul endroit le
ou les points lumineux.

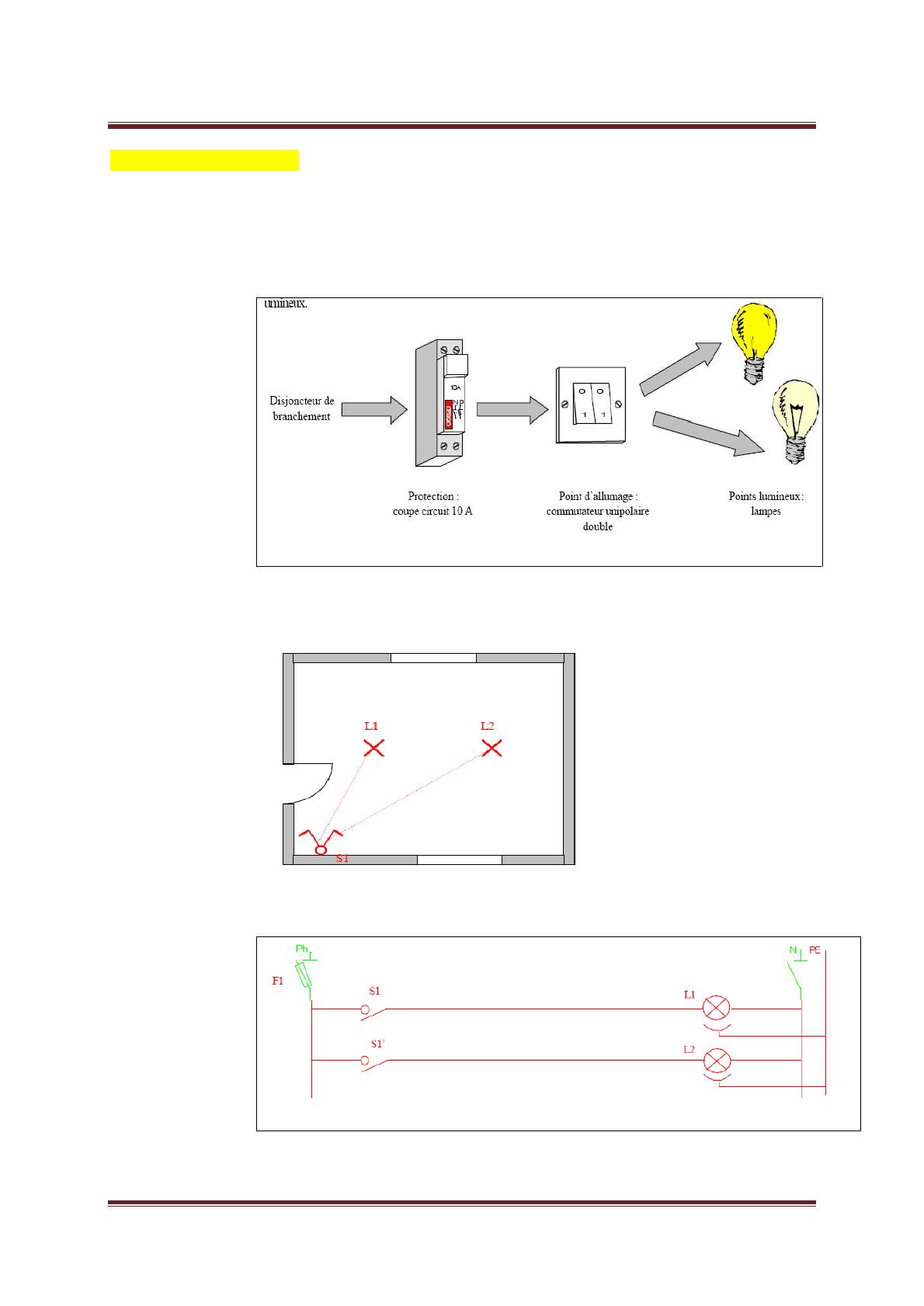

Schéma explicatif :
Schéma architectural :
Schéma développé :
