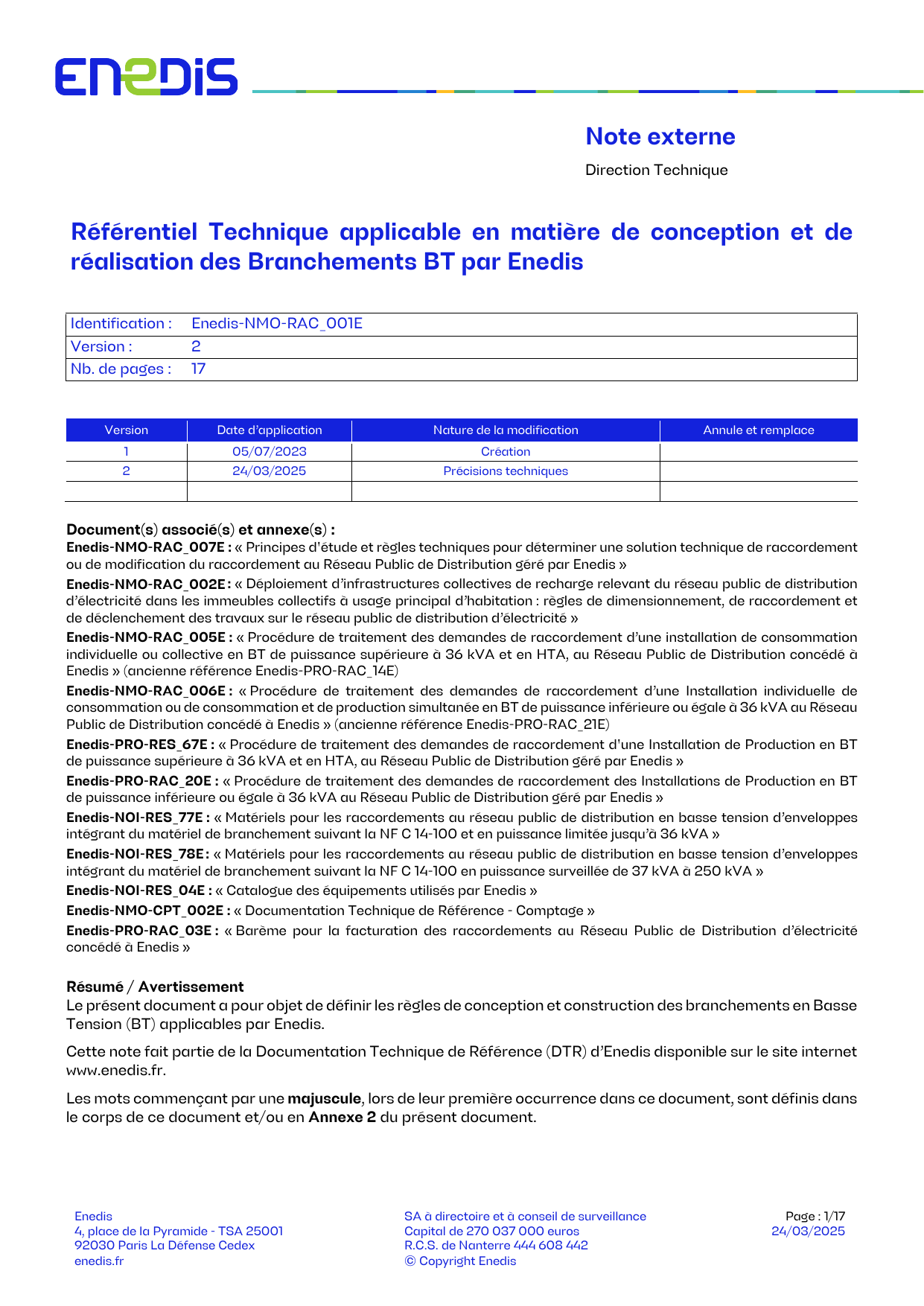

Enedis: Référentiel Technique Branchements BT - Conception & Réalisation

Enedis
4, place de la Pyramide - TSA 25001
92030 Paris La Défense Cedex
enedis.fr
SA à directoire et à conseil de surveillance
Capital de 270 037 000 euros
R.C.S. de Nanterre 444 608 442
© Copyright Enedis
Page : 1/17
24/03/2025
Note externe
Direction Technique
Référentiel Technique
applicable en matière de conception et de
réalisation des Branchements BT par Enedis
Identification :
Enedis-NMO-RAC_001E
Version :
2
Nb. de pages :
17
Version Date d’application Nature de la modification Annule et remplace
1
05/07/2023
Création
2
24/03/2025
Précisions techniques
Document(s) associé(s) et annexe(s) :
Enedis-NMO-RAC_007E : « Principes d'étude et règles techniques pour déterminer une solution technique de raccordement
ou de modification du raccordement au Réseau Public de Distribution géré par Enedis »
Enedis-NMO-RAC_002E : « Déploiement d’infrastructures collectives de recharge relevant du réseau public de distribution
d’électricité dans les immeubles collectifs à usage principal d’habitation : règles de dimensionnement, de raccordement et
de déclenchement des travaux sur le réseau public de distribution d’électricité »
Enedis-NMO-RAC_005E : « Procédure de traitement des demandes de raccordement d’une installation de consommation
individuelle ou collective en BT de puissance supérieure à 36 kVA et en HTA, au Réseau Public de Distribution concédé à
Enedis » (ancienne référence Enedis-PRO-RAC_14E)
Enedis-NMO-RAC_006E : « Procédure de traitement des demandes de raccordement d’une Installation individuelle de
consommation ou de consommation et de production simultanée en BT de puissance inférieure ou égale à 36 kVA au Réseau
Public de Distribution concédé à Enedis » (ancienne référence Enedis-PRO-RAC_21E)
Enedis-PRO-RES_67E : « Procédure de traitement des demandes de raccordement d'une Installation de Production en BT
de puissance supérieure à 36 kVA et en HTA, au Réseau Public de Distribution géré par Enedis »
Enedis-PRO-RAC_20E : « Procédure de traitement des demandes de raccordement des Installations de Production en BT
de puissance inférieure ou égale à 36 kVA au Réseau Public de Distribution géré par Enedis »
Enedis-NOI-RES_77E : « Matériels pour les raccordements au réseau public de distribution en basse tension d’enveloppes
intégrant du matériel de branchement suivant la NF C 14-100 et en puissance limitée jusqu’à 36 kVA »
Enedis-NOI-RES_78E : « Matériels pour les raccordements au réseau public de distribution en basse tension d’enveloppes
intégrant du matériel de branchement suivant la NF C 14-100 en puissance surveillée de 37 kVA à 250 kVA »
Enedis-NOI-RES_04E : « Catalogue des équipements utilisés par Enedis »
Enedis-NMO-CPT_002E : « Documentation Technique de Référence - Comptage »
Enedis-PRO-RAC_03E : « Barème pour la facturation des raccordements au Réseau Public de Distribution d’électricité
concédé à Enedis »
Résumé / Avertissement
Le présent document a pour objet de définir les règles de conception et construction des branchements en Basse
Tension (BT) applicables par Enedis.
Cette note fait partie de la Documentation Technique de Référence (DTR) d’Enedis disponible sur le site internet
www.enedis.fr.
Les mots commençant par une majuscule, lors de leur première occurrence dans ce document, sont définis dans
le corps de ce document et/ou en Annexe 2 du présent document.

Référentiel Technique applicable en matière de conception et de réalisation des
Branchements BT par Enedis
Enedis-NMO-RAC_001E
Version 2
Page : 2/17
24/03/2025
SOMMAIRE
1 — Objet du présent document ...................................................................................................... 3
2 — Dispositions législatives, règlementaires et normatives prises en compte par Enedis
pour concevoir et construire les branchements. .................................................................. 3
3 — Dispositions appliquées aux Branchements par Enedis ..................................................... 3
3.1. Puissance de Raccordement des Branchements en soutirage ............................................................................ 3
3.1.1. Branchement à puissance limitée (0,5 à 36 kVA) .................................................................................... 3
3.1.2. Branchement à puissance surveillée (37 à 250 kVA) ............................................................................. 4
3.2. Puissance de Raccordement des Branchements en injection............................................................................... 4
3.2.1. Raccordement des producteurs inférieurs à 36 kVA : ............................................................................ 4
3.2.2. Raccordement des producteurs supérieurs à 36 kVA ............................................................................ 4
3.2.3. Cas des raccordements en autoconsommation ....................................................................................... 4
3.3. Standardisation du raccordement et des matériels .................................................................................................. 4
3.4. Opération de Raccordement de Référence (ORR) ..................................................................................................... 5
4 — Principes généraux pour concevoir et réaliser un branchement ....................................... 5
4.1. Branchements individuels à puissance limitée ............................................................................................................ 5
4.1.1. Emplacement du Coupe Circuit Principal Individuel (CCPI) .................................................................. 6
4.1.2. Emplacement du comptage et de l’Appareil Général de Commande et de Protection (AGCP) ..... 6
4.1.3. Dimensionnement technique des Branchements individuels à puissance limitée ............................ 6
4.1.4. Emplacement de la Dérivation Individuelle (DI) ......................................................................................... 7
4.2. Cas particulier des Branchements individuels à puissance limitée en production ......................................... 7
4.2.1. Option Totalité .................................................................................................................................................. 7
4.2.2. Option Surplus ................................................................................................................................................... 7
4.3. Branchement individuel à puissance surveillée ........................................................................................................... 8
4.4. Branchement collectif ........................................................................................................................................................... 9
4.4.1. Conception d’un branchement collectif ..................................................................................................... 9
4.4.2. Dimensionnement du branchement collectif ............................................................................................. 9
4.5. Raccordements multiples .................................................................................................................................................. 10
4.5.1. Raccordement d’une Installation dans un Bâtiment déjà raccordé au RPD ..................................... 10
4.5.2. Coupe-Circuits Principaux (CCPI ou CCPC) Basse Tension et raccordements multiples ............. 10
4.6. Branchements dans le cas d’un Lotissement ............................................................................................................... 11
4.7. Modification des caractéristiques électriques d’un raccordement existant .................................................... 11
4.8. Travaux d’accueil des Branchements ............................................................................................................................. 11
Annexe 1 – Principaux textes applicables à la conception et la construction des
Branchements BT pris en compte par Enedis ...................................................................... 13
Annexe 2 - Glossaire .......................................................................................................................... 14

Référentiel Technique applicable en matière de conception et de réalisation des
Branchements BT par Enedis
Enedis-NMO-RAC_001E
Version 2
Page : 3/17
24/03/2025
1 — Objet du présent document
Le présent document a pour objet de définir les règles de conception et de construction des branchements
définitifs en Basse Tension (BT).
Cette note fait partie de la Documentation Technique de Référence (DTR) d’Enedis.
2 — Dispositions législatives, règlementaires et normatives prises en compte par Enedis
pour concevoir et construire les branchements.
La conception et la construction des branchements BT pour être intégrés au Réseau Public de Distribution (RPD)
et exploités par Enedis doivent notamment respecter :
— l’arrêté du 17 mai 2001 fixant les conditions techniques auxquelles doivent satisfaire les distributions
d’énergie électrique,
— l’arrêté du 28 aout 2007 fixant les principes de calcul de la contribution mentionnée aux articles 4 et 18 de
la loi n° 2000-108 du 10 février 2000 relative à la modernisation et au développement du service public
de l’électricité,
— l’arrêté du 9 juin 2020 relatif aux prescriptions techniques de conception et de fonctionnement pour le
raccordement aux réseaux d'électricité,
— la norme NF C 14-100 dans sa version en vigueur,
— la norme NF C 17-200 dans sa version en vigueur,
— les cahiers des charges de concession signés avec chaque Autorité Organisatrice de la Distribution public
de l’Electricité (AODE).
La liste complète des textes pris en compte par Enedis pour construire les branchements BT figure en Annexe 1.
Enedis a d’autre part établi une base des matériels référencés qu’il reconnait aptes à l’exploitation. Les matériels
à installer doivent être choisis exclusivement dans cette base, laquelle est librement consultable sur le site :
 https://camae.enedis.fr/
Seul les matériels référencés dans cette base de données peuvent être utilisés sur le Réseau Public de
Distribution (RPD) exploité par Enedis.
3 — Dispositions appliquées aux Branchements par Enedis
Les raccordements basse tension qui sont réalisés dans l’Unité foncière du Demandeur sont, en règle générale,
entièrement réalisés en souterrain. Seule la Liaison Réseau (LR) peut comporter un tronçon aérien.
3.1. Puissance de Raccordement des Branchements en soutirage
En basse tension, les Puissances de Raccordement en soutirage sont définies par paliers.
3.1.1. Branchement à puissance limitée (0,5 à 36 kVA)
Les Puissances de Raccordement sont les suivantes :
— En branchement individuel :
● 3 kVA en monophasé (hors locaux d’Habitation) pour les Puissances souscrites de 0,5 à 2,3 kVA
sans comptage et 3 kVA avec comptage,
● 12 kVA en monophasé pour les Puissances souscrites de 3 à 12 kVA (de 6 à 12 kVA pour les locaux
d’Habitation),
● 36 kVA en triphasé pour les Puissances souscrites de 6 à 36 kVA.
— En branchement collectif :
● 3 kVA en monophasé (hors locaux d’Habitation) pour les Puissances souscrites de 0,5 à 2,3 kVA
sans comptage et 3 kVA avec comptage,

Référentiel Technique applicable en matière de conception et de réalisation des
Branchements BT par Enedis
Enedis-NMO-RAC_001E
Version 2
Page : 4/17
24/03/2025
● 9 kVA en monophasé pour les Puissances souscrites de 3 à 9 kVA (de 6 à 9 kVA pour les locaux
d’Habitation),
● 12 kVA en monophasé pour les Puissances souscrites de 3 à 12 kVA (de 6 à 12 kVA pour les locaux
d’Habitation),
● 36 kVA en triphasé pour les Puissances souscrites de 6 à 36 kVA.
Pour tous ces raccordements, le système de communication avec utilisation des compteurs communicants
(Linky) est réalisé en Courant Porteur en Ligne (CPL).
Ces paliers techniques de dimensionnement appelés Puissance de Raccordement (PR) correspondent à la
puissance maximale que l’Utilisateur peut souscrire auprès d’un fournisseur.
3.1.2. Branchement à puissance surveillée (37 à 250 kVA)
Pour les Branchements à puissance surveillée, la Puissance de Raccordement correspond à la puissance
maximale du palier :
Puissance de
Raccordement : 37-48 49-60 61-72 73-84 85-96 97-108 109-120 121-144 145-168 169-192 193-216 217-250
Palier : 100 A 200 A 400 A
— 100 A pour la Puissance de Raccordement de 37 à 60 kVA et la Puissance souscrite de 37 à 60 kVA
— 200 A pour la Puissance de Raccordement de 37 à 108 kVA et la Puissance souscrite de 37 à 108 kVA
— 400 A pour la Puissance de Raccordement de 37 à 250 kVA et la Puissance souscrite de 37 à 250 kVA
3.2. Puissance de Raccordement des Branchements en injection
Pour les raccordements producteurs, la Puissance de Raccordement d’injection demandée par le producteur
est définie au kVA près et correspond à la puissance maximale qui peut être injectée sur le réseau. Les calculs
électriques (étude d'impact sur le réseau) sont réalisés par Enedis avec cette Puissance de Raccordement
d’injection demandée.
Toutefois, l’Installation disposant d’une production est aussi caractérisée par la puissance installée de cette
dernière.
Le raccordement doit donc respecter les conditions suivantes :
3.2.1. Raccordement des producteurs inférieurs à 36 kVA :
Raccordement en monophasé :
— La puissance de raccordement en injection doit être inférieure ou égale à 6 kVA.
— La puissance installée doit être inférieure ou égale à 18 kVA.
Raccordement en triphasé :
— La puissance de raccordement en injection doit être inférieure ou égale à 36 kVA.
— La puissance installée doit être inférieure ou égale à 250 kVA.
3.2.2. Raccordement des producteurs supérieurs à 36 kVA
Pour les installations nécessitant une puissance de raccordement en injection supérieure à 36 kVA, la
puissance installée doit rester inférieure ou égale à 250 kVA.
3.2.3. Cas des raccordements en autoconsommation
Pour un raccordement en injection et consommation, les ouvrages de Branchement sont dimensionnés à partir
de la Puissance de Raccordement la plus élevée entre production et consommation. Et ce, indépendamment de
l’option Totalité ou Surplus (cf. § 4.2).
3.3. Standardisation du raccordement et des matériels
Conformément à sa mission de développement et d'exploitation du RPD dans le cadre d’une desserte rationnelle
du territoire national (article L.121-4 du Code de l'énergie) et au dispositif de régulation mis en place par les

Référentiel Technique applicable en matière de conception et de réalisation des
Branchements BT par Enedis
Enedis-NMO-RAC_001E
Version 2
Page : 5/17
24/03/2025
pouvoirs publics pour encourager Enedis à maitriser ses coûts, à améliorer sa performance et sa qualité de
service, Enedis met en œuvre une politique d’optimisation des coûts des raccordements au profit de chaque
Demandeur par la standardisation de ses solutions, l’utilisation systématique de produits standards notamment
sur les types de matériels, les canalisations et leurs sections (cette optimisation s’applique également à la
construction des réseaux BT, HTA et postes).
3.4. Opération de Raccordement de Référence (ORR)
La délibération n°2019-275 de la Commission de Régulation de l’Energie fait obligation au Gestionnaire de
Réseaux de Distribution (GRD) de proposer au Demandeur de raccordement l’Opération de Raccordement de
Référence telle que définie par l’article 1er de l’arrêté du 28 août 2007.
Cet arrêté définit une opération de raccordement à un réseau public de distribution comme un ensemble de
travaux sur le Réseau Public de Distribution (RPD) :
— nécessaire et suffisant pour satisfaire l’évacuation ou l’alimentation en énergie électrique des installations
du demandeur, à la puissance de raccordement demandée ;
— qui emprunte un tracé techniquement et administrativement réalisable, en conformité avec les dispositions
du cahier des charges de la concession ou du règlement de service de la régie ;
— et conforme au référentiel technique publié par le gestionnaire du réseau public de distribution.
L’Opération de Raccordement de Référence (ORR) représente l’opération de raccordement qui minimise la
somme des coûts de réalisation des ouvrages de raccordement énumérés aux articles 1er et 2 du décret du 28
août 2007 susvisé, calculé à partir du barème mentionné à l’article 2 qui « minimise la somme des coûts de
réalisation des ouvrages [de branchement défini à l’article D. 342-1 et d’extension défini à l’article D. 342-2],
calculée à partir du barème » établi par le gestionnaire de ce réseau lorsqu’il est maître d’ouvrage des travaux.
4 — Principes généraux pour concevoir et réaliser un branchement
4.1. Branchements individuels à puissance limitée

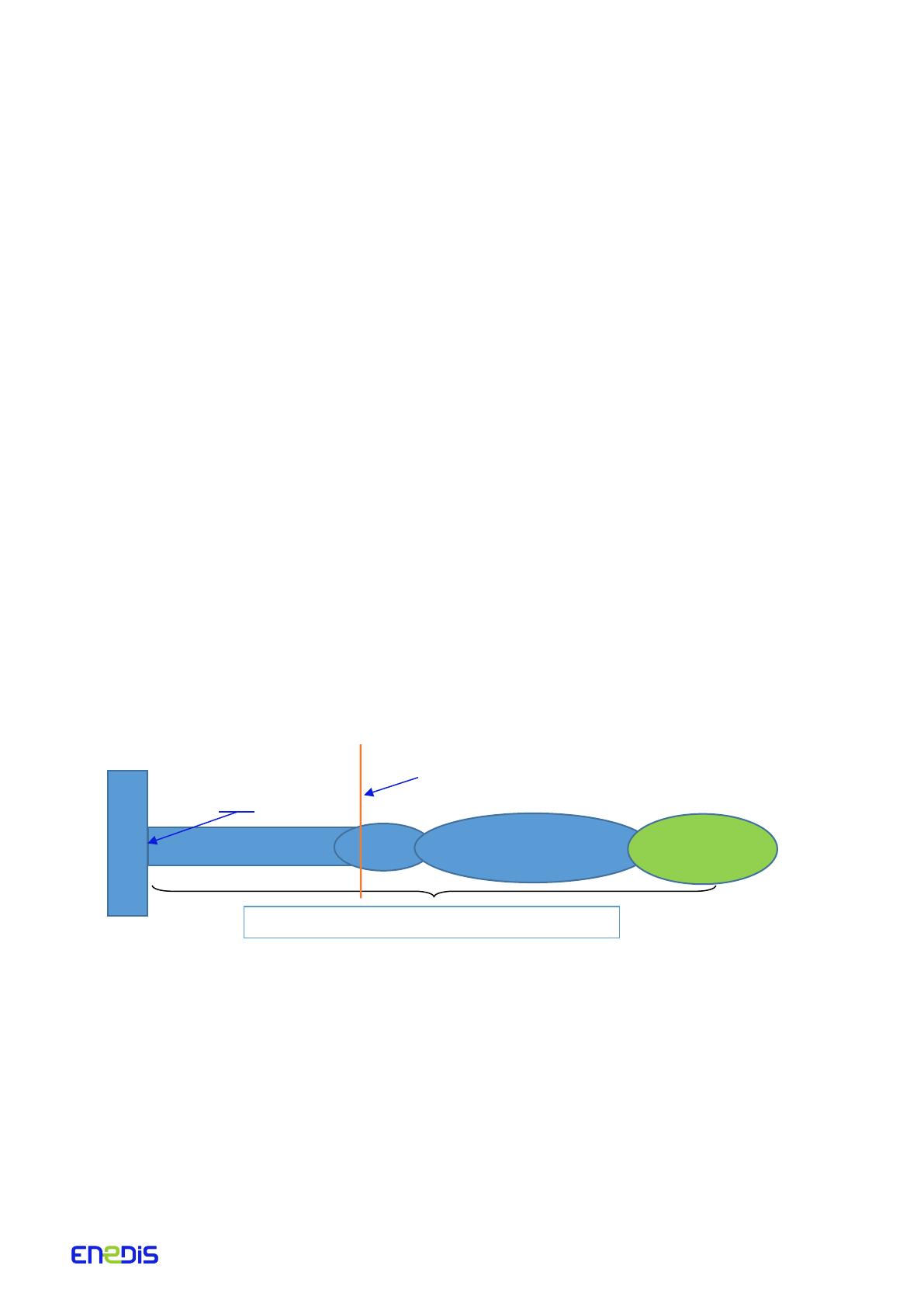

Le branchement individuel est composé d’un accessoire de dérivation, d'une Liaison Réseau (LR), d'un Coupe
Circuit Principal Individuel (CCPI), d’une Dérivation Individuelle (DI), d’un dispositif de comptage et d’un Appareil
Général de Coupure et Protection (AGCP) comme illustré ci-après :
Pour ces raccordements, la Puissance de Raccordement (PR) est portée par l’AGCP (disjoncteur de
branchement). Par exemple, le réglage à 60A du disjoncteur correspond à une PR de 12 kVA en monophasé ou
de 36 kVA en triphasé. La Puissance souscrite est indiquée et suivie par le compteur. Le Branchement à
puissance limitée n’autorise pas de dépassements de puissance, et met hors tension l’Installation si la Puissance
souscrite prévue par le contrat de fourniture est dépassée.
Lorsque la Puissance souscrite est identique à la PR, le compteur a le même réglage que l’AGCP.
Le traitement d’une demande de modification de Puissance souscrite se fait par télé-opération du compteur
(Linky), dans la tolérance admise par le palier technique du branchement.
Une Liaison Réseau ne peut pas comporter plus de deux dérivations individuelles. Au-delà, la solution technique
de référence est le Branchement collectif.
R
é
s
e
a
u
Liaison réseau CCPI Dérivation individuelle
+ Compteur + AGCP
Branchement individuel à puissance limitée
Limite de l’Unité foncière du Demandeur
Ou Limite de parcelle
Accessoire de
Dérivation
Installation
Client
