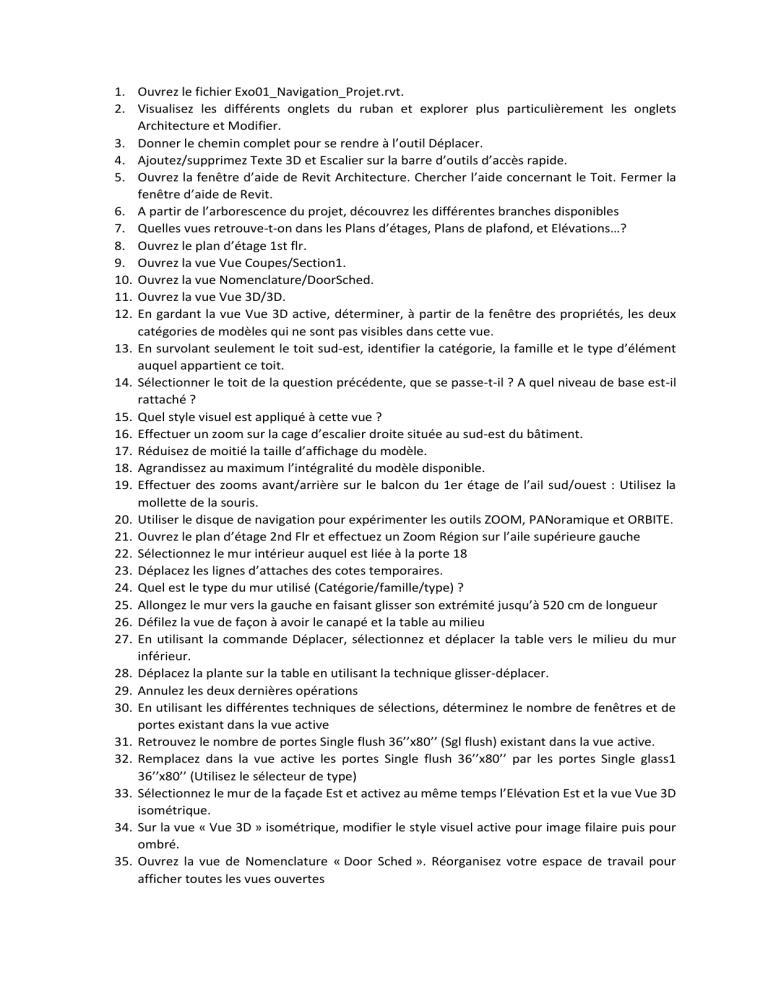

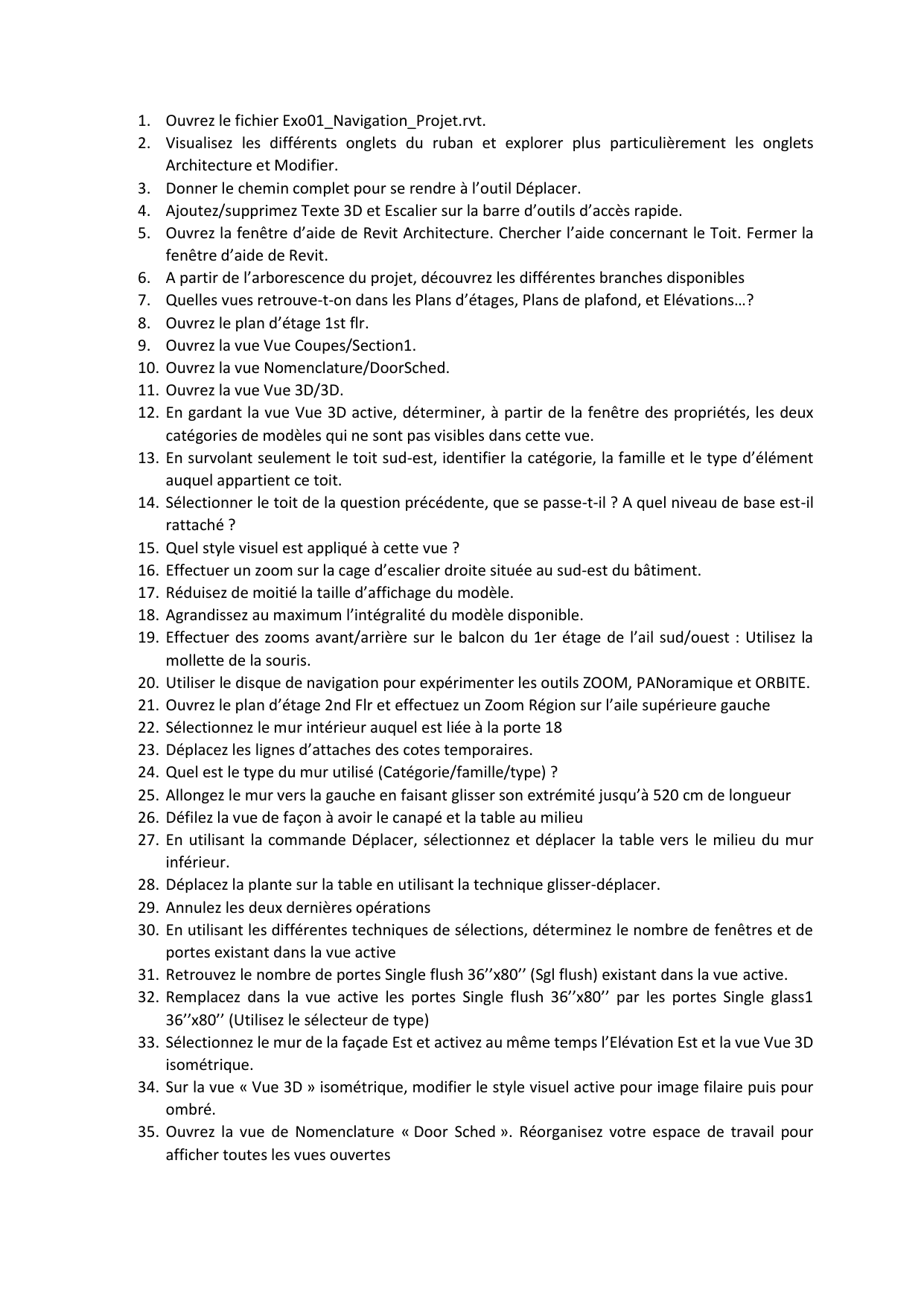

Exercices Revit Architecture: Navigation et Manipulation de Projet

1. Ouvrez le fichier Exo01_Navigation_Projet.rvt.
2. Visualisez les différents onglets du ruban et explorer plus particulièrement les onglets
Architecture et Modifier.
3. Donner le chemin complet pour se rendre à l’outil Déplacer.
4. Ajoutez/supprimez Texte 3D et Escalier sur la barre d’outils d’accès rapide.
5. Ouvrez la fenêtre d’aide de Revit Architecture. Chercher l’aide concernant le Toit. Fermer la
fenêtre d’aide de Revit.
6. A partir de l’arborescence du projet, découvrez les différentes branches disponibles
7. Quelles vues retrouve-t-on dans les Plans d’étages, Plans de plafond, et Elévations…?
8. Ouvrez le plan d’étage 1st flr.
9. Ouvrez la vue Vue Coupes/Section1.
10. Ouvrez la vue Nomenclature/DoorSched.
11. Ouvrez la vue Vue 3D/3D.
12. En gardant la vue Vue 3D active, déterminer, à partir de la fenêtre des propriétés, les deux
catégories de modèles qui ne sont pas visibles dans cette vue.
13. En survolant seulement le toit sud-est, identifier la catégorie, la famille et le type d’élément
auquel appartient ce toit.
14. Sélectionner le toit de la question précédente, que se passe-t-il ? A quel niveau de base est-il
rattaché ?
15. Quel style visuel est appliqué à cette vue ?
16. Effectuer un zoom sur la cage d’escalier droite située au sud-est du bâtiment.
17. Réduisez de moitié la taille d’affichage du modèle.
18. Agrandissez au maximum l’intégralité du modèle disponible.
19. Effectuer des zooms avant/arrière sur le balcon du 1er étage de l’ail sud/ouest : Utilisez la
mollette de la souris.
20. Utiliser le disque de navigation pour expérimenter les outils ZOOM, PANoramique et ORBITE.
21. Ouvrez le plan d’étage 2nd Flr et effectuez un Zoom Région sur l’aile supérieure gauche
22. Sélectionnez le mur intérieur auquel est liée à la porte 18
23. Déplacez les lignes d’attaches des cotes temporaires.
24. Quel est le type du mur utilisé (Catégorie/famille/type) ?
25. Allongez le mur vers la gauche en faisant glisser son extrémité jusqu’à 520 cm de longueur
26. Défilez la vue de façon à avoir le canapé et la table au milieu
27. En utilisant la commande Déplacer, sélectionnez et déplacer la table vers le milieu du mur
inférieur.
28. Déplacez la plante sur la table en utilisant la technique glisser-déplacer.
29. Annulez les deux dernières opérations
30. En utilisant les différentes techniques de sélections, déterminez le nombre de fenêtres et de
portes existant dans la vue active
31. Retrouvez le nombre de portes Single flush 36’’x80’’ (Sgl flush) existant dans la vue active.
32. Remplacez dans la vue active les portes Single flush 36’’x80’’ par les portes Single glass1
36’’x80’’ (Utilisez le sélecteur de type)
33. Sélectionnez le mur de la façade Est et activez au même temps l’Elévation Est et la vue Vue 3D
isométrique.
34. Sur la vue « Vue 3D » isométrique, modifier le style visuel active pour image filaire puis pour
ombré.
35. Ouvrez la vue de Nomenclature « Door Sched ». Réorganisez votre espace de travail pour
afficher toutes les vues ouvertes

36. En un seul clic, ajustez chacune des vues pour afficher leur contenu au maximum de leur
fenêtre (Zoom tout général)
37. Sur le plan d’étage 2d floor, sélectionnez le mur de la façade Est
38. Masquez temporairement ce mur. Réaffichez le mur masqué.
39. Agrandissez au maximum la fenêtre le plan d’étage 2d floor et en un seul clic fermez les autres
vues.
40. Zoomez au maximum le contenu de la vue active et modifiez son échelle d’affichage à 1/100
(3/32°). Que constatez-vous ? (Mise à l’échelle des éléments annotatifs).
41. Modifiez le Niveau de détail pour niveau élevé. Que remarquez-vous ?
42. Fermez le fichier sans enregistrer les modifications.
