TP N°2 Initiation Électronique: Simulation LED & Circuits - Lycée Vauvenargues

Ce que je dois
savoir faire
A déposer sur Pronote (cahier de texte)
Pensez à noter vos noms et classe sur le modèle suivant :
Massamba Raphael initiation electronique
VOS REPONSES EN ROUGE !!!

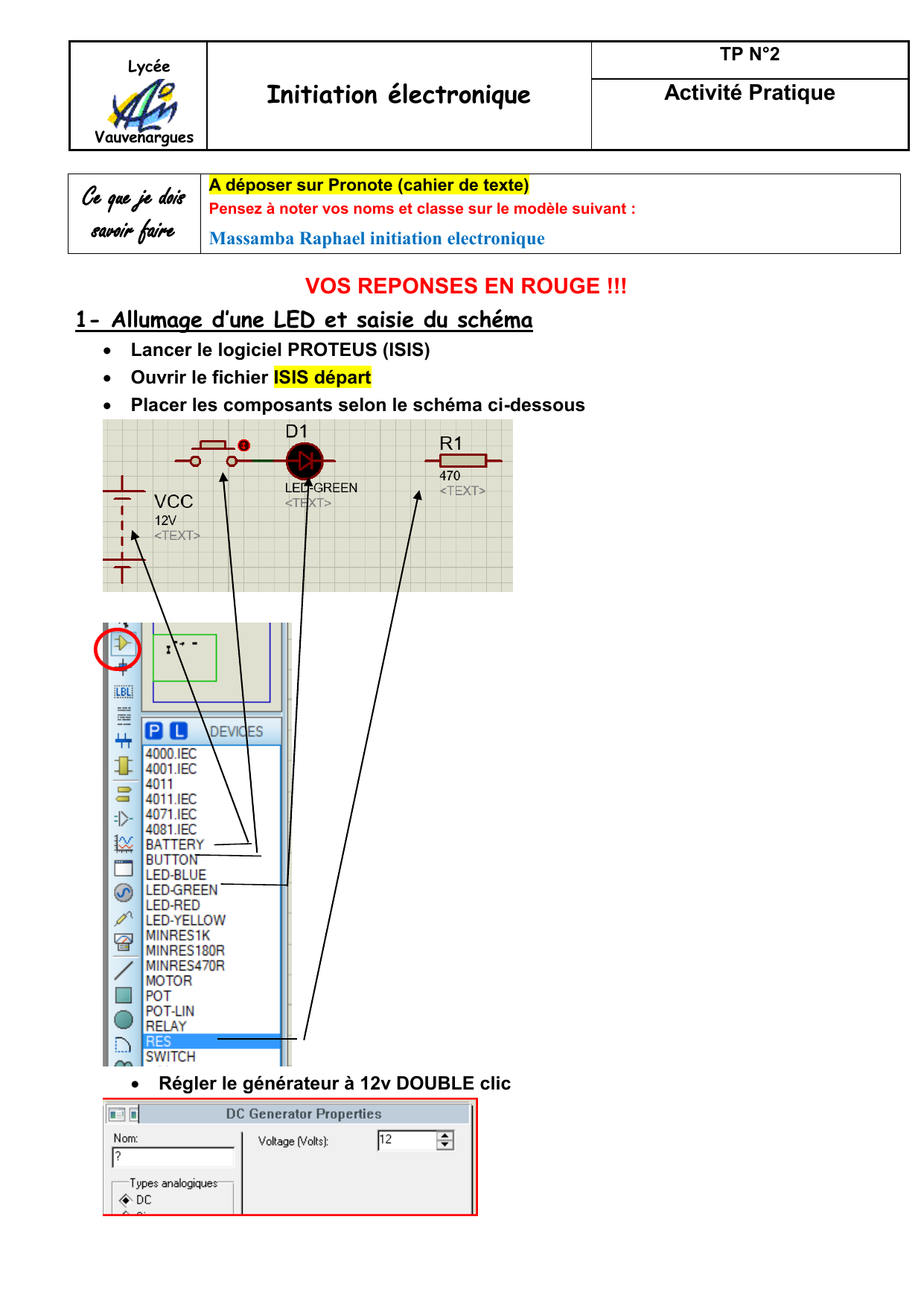

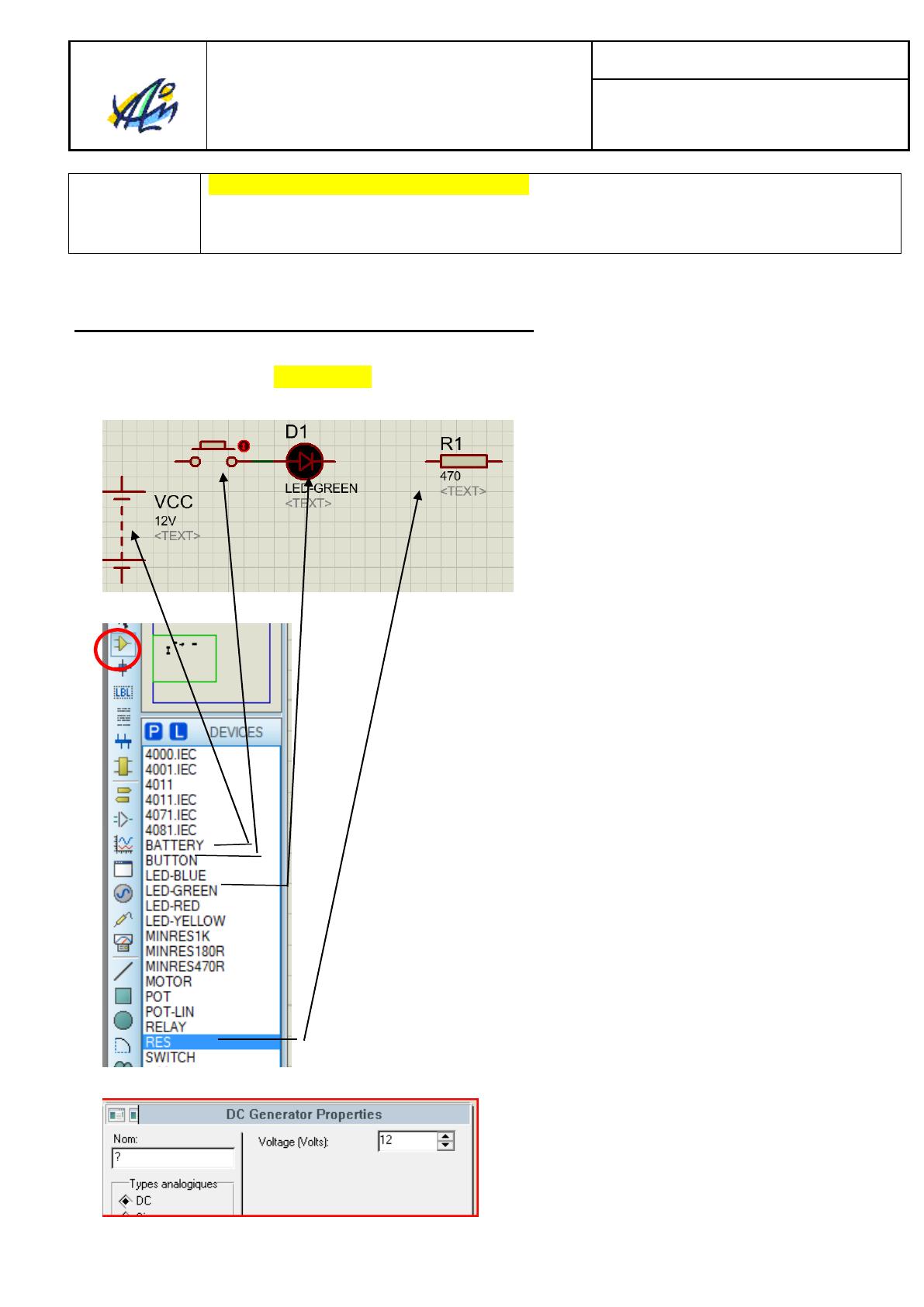

1- Allumage d’une LED et saisie du schéma
• Lancer le logiciel PROTEUS (ISIS)
• Ouvrir le fichier ISIS départ
• Placer les composants selon le schéma ci-dessous
• Régler le générateur à 12v DOUBLE clic
Initiation électronique
TP N°2
Activité Pratique
Vauvenargues
Lycée

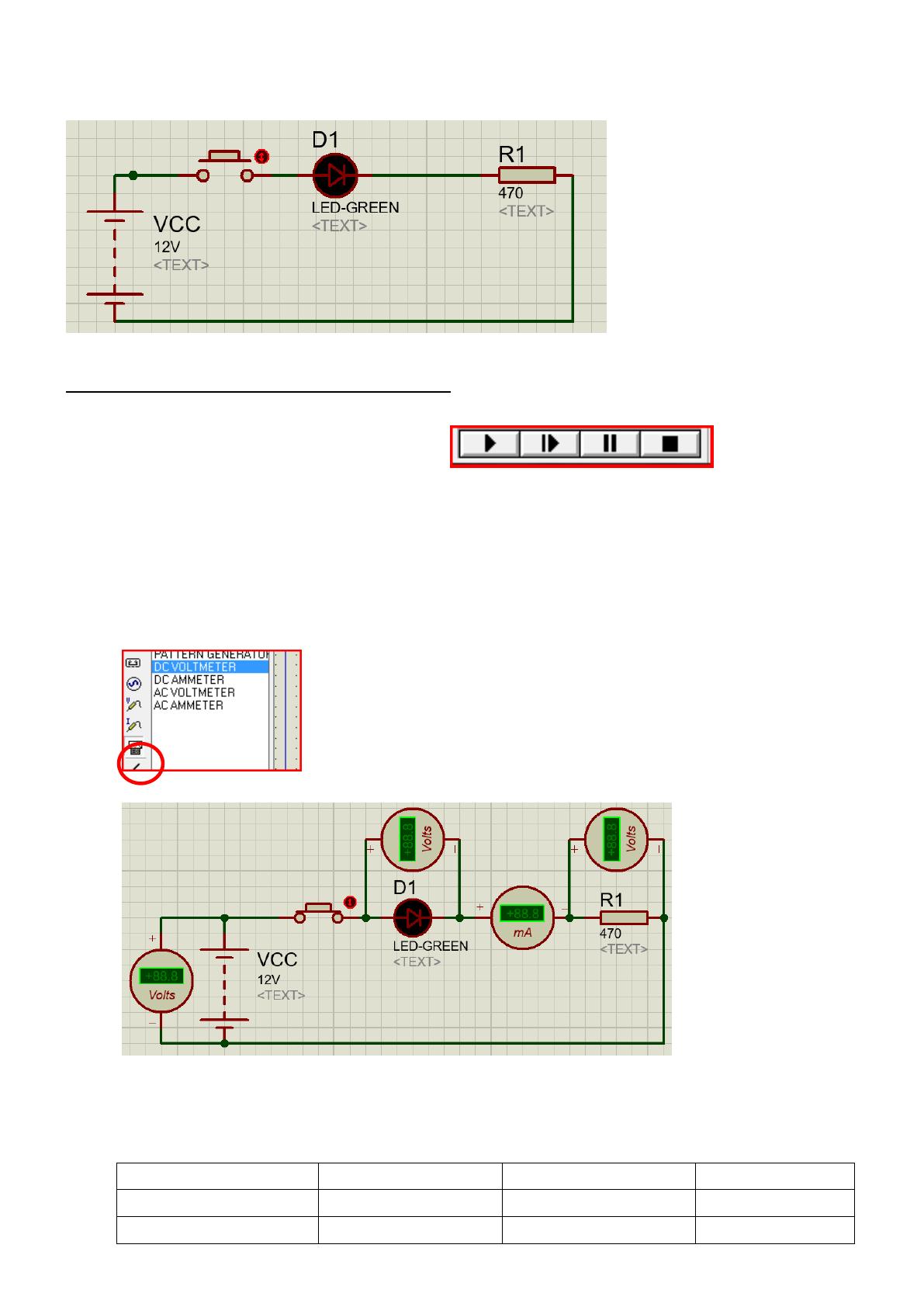

• Compléter le schéma par des liaisons
2- Allumage d’une LED et simulation
• Simulation du fonctionnement
puis, cliquer sur le bouton poussoir, que se passe-t-il si le bouton est pressé, si le
bouton n’est pas pressé ?
Que se passe-t-il si le bouton est pressé ?
……La Led s allume……………………………………………………………………………………………………………………………………….….
si le bouton n’est pas pressé ?
………elle s etaint…………………………………………………………………………………………………………………………………….….
• Simulation de mesure de tension, placer deux voltmètres et les relier au montage
• Simuler et relever les valeurs de tension aux bornes de la led et aux bornes de la
résistance.
Alimentation 12v
Tension led
Tension résistance
Intensité
Bouton pressé
2,26
9,73
20,7
Bouton relâché
0
0
0

• Donner l’équation de la maille quand le bouton est pressé Vcc = f (vd1, Vr1)
Vcc
Tension du générateur
Vd1
Tension aux bornes de la LED
Vr1
Tension aux bornes de la résistance R1
…VCC+VD1+VR1=0………………………………12+2,26+9,73=0……………………………………………………………………………………………
…………….….
• Donner l’équation du courant et calculer sa valeur
En sachant que Vr1 = R1 x I
I = f ( vd1, R1, I )
I = U/R
I=2 ,26 /470
I=0 ,004A…………………………………..
• Modifier le générateur pour avoir une tension de 6v.
• Recommencer la simulation et les mesures. Puis conclure sur la somme des tensions et
la tension aux bornes d’une led lorsque l’on modifie la tension d’alimentation.
• Simuler le fonctionnement et compléter le tableau de mesure pour les intensités.
Alimentation 6v
Tension led
Tension résistance
Intensité
Bouton pressé
2,22
3,78
8,04
Bouton relâché
0
0
0
Le générateur est passe de 6 a 12 Volt l intensité et la tension du courant a chuté.

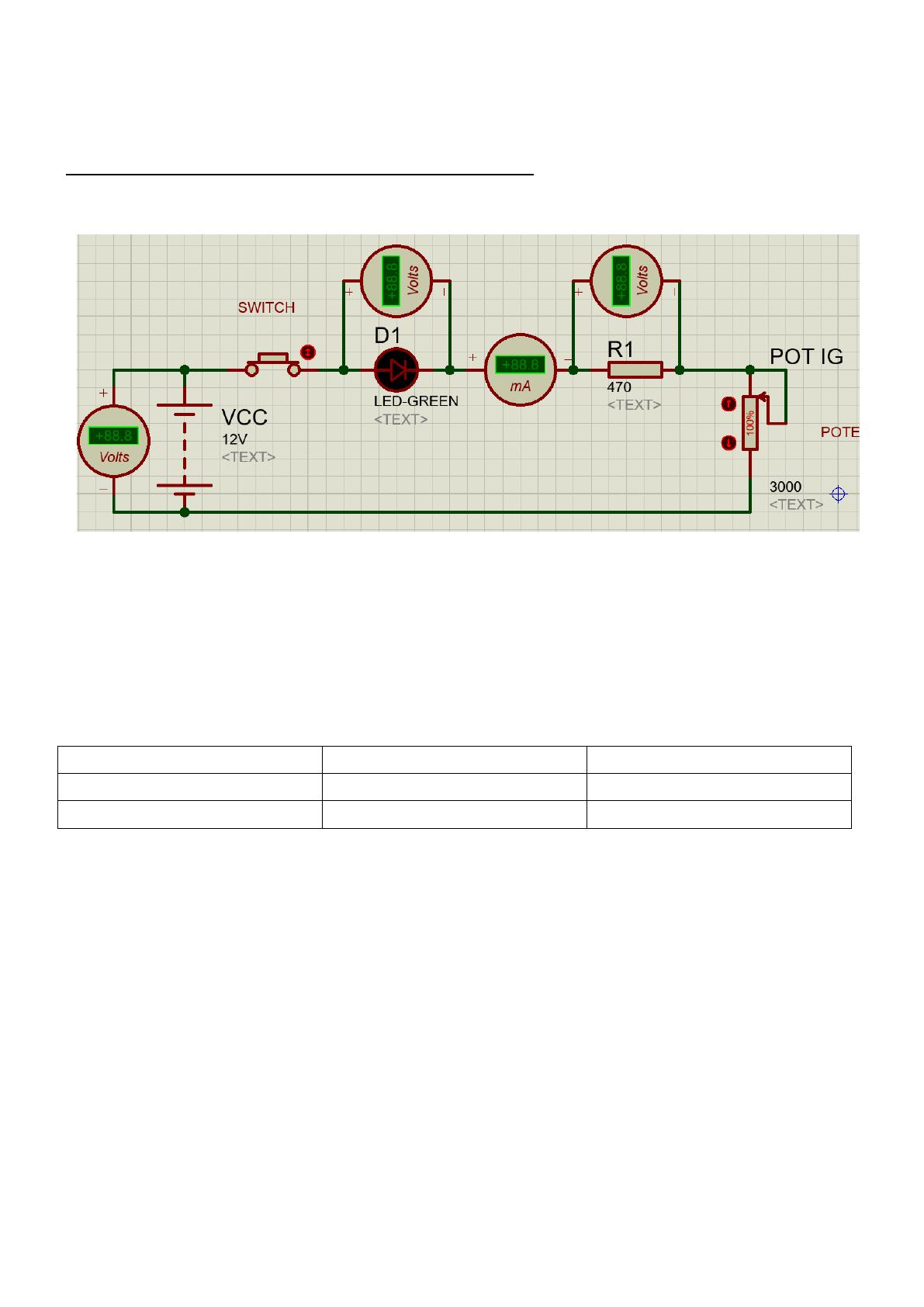

3- Allumage d’une LED et éclairage variable
• Saisir le schéma ci-dessous
• Régler le potentiomètre à 3KΩ, et simuler le fonctionnement.
• En fonction du réglage du potentiomètre, entre quelles bornes l’intensité qui
traverse la led varie-t-elle ?
R
3000
3Kohm
I
0
2,82mA
• Plage de variation de l’intensité
I min < I < I max …………2,82…..< I < 8,04………..

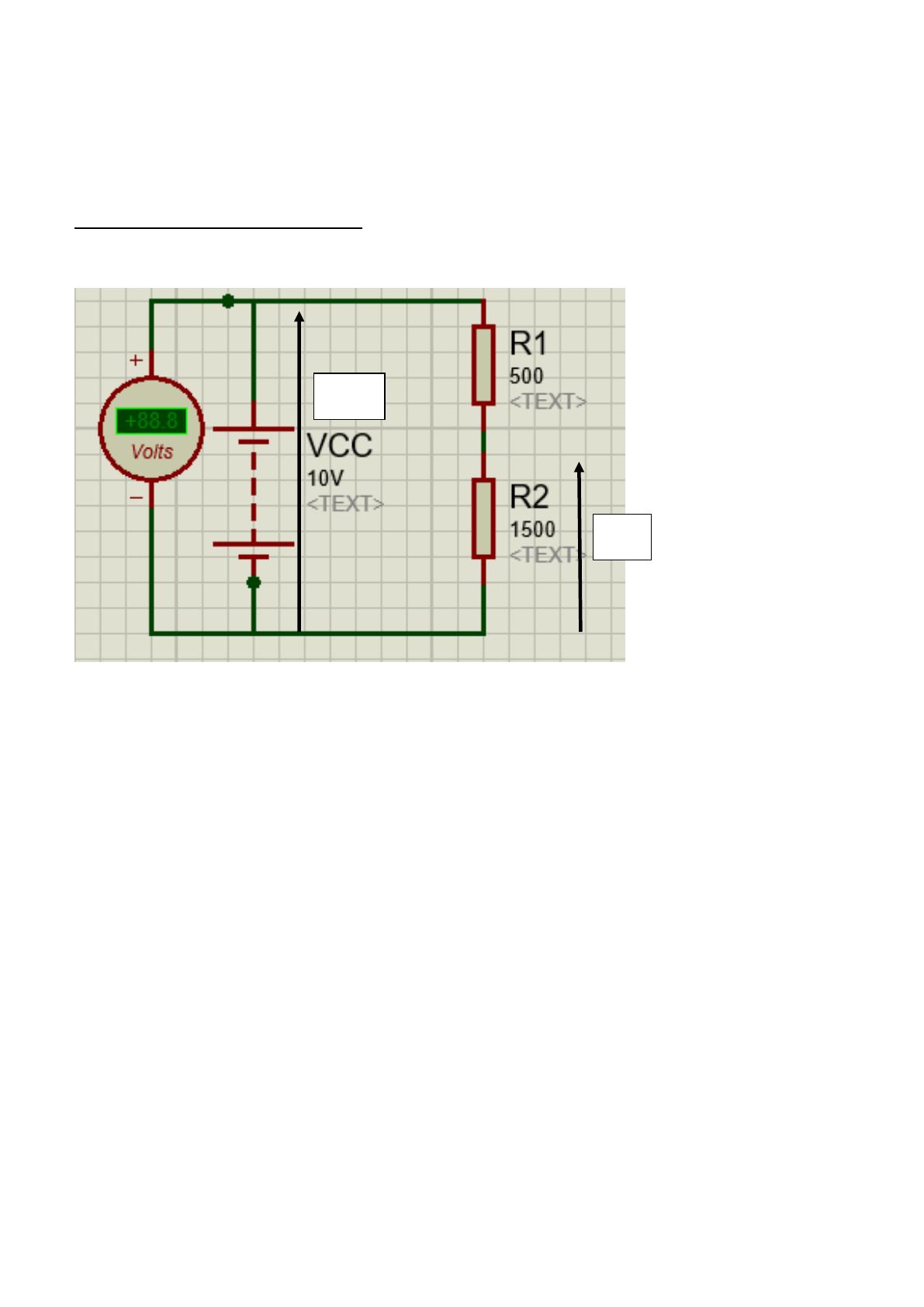

4- Pont diviseur de tension
• Fléchez I1 et U1 aux bornes de R1.
• Donnez la relation entre U2 = Fonction de (U, R1, R2)
• Calculer la valeur de U2
• Donner l’équation de la maille U= Fonction de (U1, U2)
• Donnez la relation entre I1 = Fonction de (U, R1, R2)
• Calculer la valeur de I1
• Placer les voltmètres et ampèremètre pour mesurer I1, U, U1, U2)
• Lancer le logiciel PROTEUS (ISIS)
• Ouvrir le fichier ISIS départ
• Effectuer le schéma et placer les appareils de mesures.
• Lancer la simulation et comparer les résultats + coller la capture d’écran.
• Conclure.
• Remplacer la valeur de R2 par 500 ohm.
• Recalculer les grandeurs électriques + coller la capture d’écran.
• Quel est le rôle du montage.
Vcc
U2
