Mise en service d'un ouvrage électrique : Guide complet

!
Page sur 1 9
Mise en service d’un ouvrage
V1.01/2020.APF
Mise en service d'un ouvrage
électrique.

!
Page sur 2 9
Mise en service d’un ouvrage
V1.01/2020.APF
La consignation électrique :
La consignation est la mesure de prévention à réaliser pour exécuter les opérations hors
tension."
La consignation est une procédure d'ordre électrique, elle comprend les opérations suivantes :

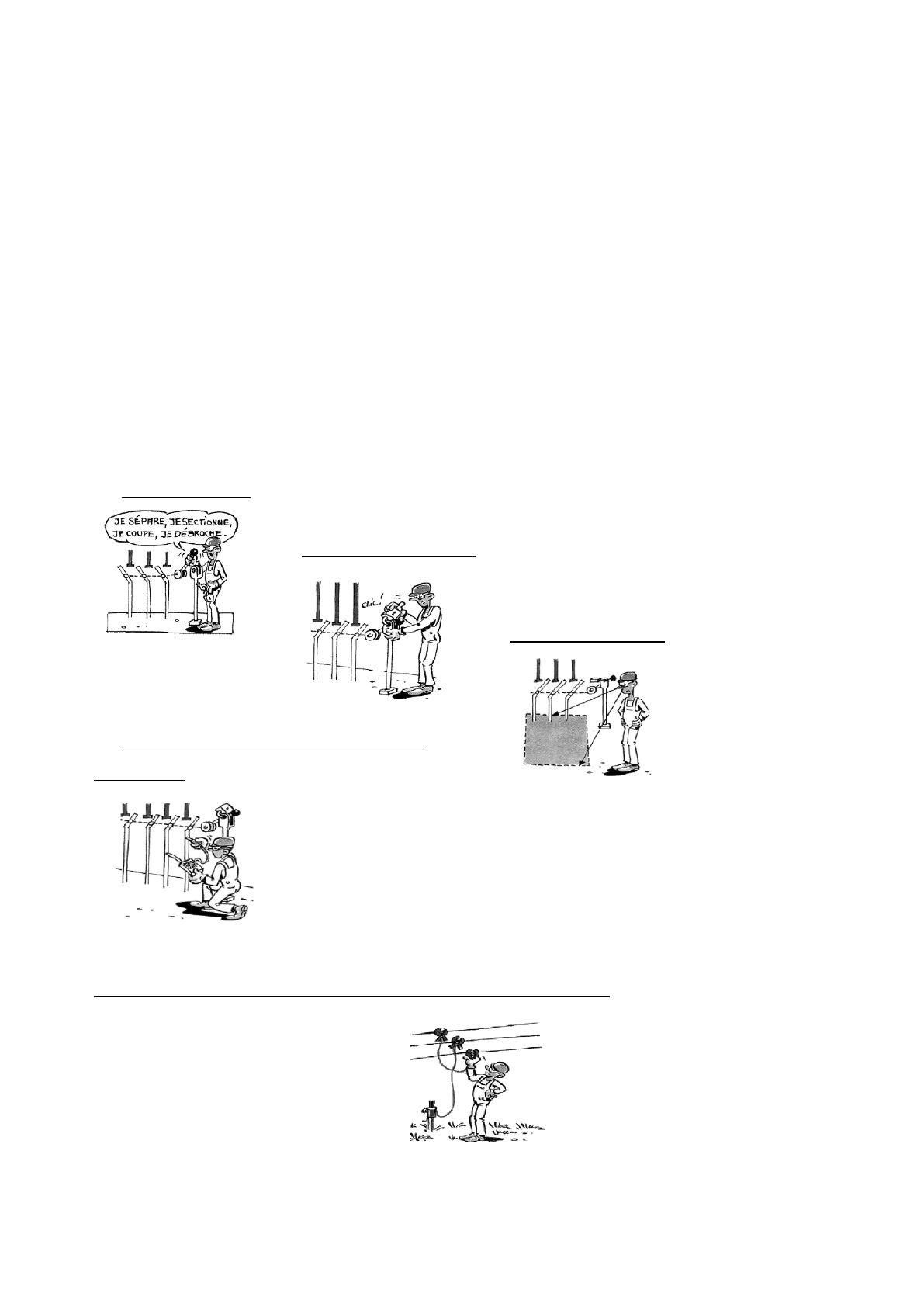

Procédure de consignation :
de toute source d'énergie électrique la partie d'installation à mettre hors tension
(préalablement identifiée).
1. Séparation :
en position d'ouverture des organes de séparation
(sectionneur, interrupteur, disjoncteur, retrait de
fusible).
2. Condamnation :
sur le lieu de travail de
la partie d'installation
concernée afin d'être
certain que les travaux
seront bien exécutés
l'installation prévus.
3. Identification :
4. Vérification d'Absence de
Tension (VAT) :
sur chacun des conducteurs
actifs y compris le neutre à
l'aide d'un VAT. On pense à
vérifier le fonctionnement du
VAT avant et après les
mesures.
5. Mise à la terre et en court-circuit (MALT) :
des conducteurs actifs.

!
Page sur 3 9
Mise en service d’un ouvrage
V1.01/2020.APF
Mise en service d'un ouvrage -
Livraison d'une installation
électrique
LORSQUE L'ON CONÇOIT UNE MACHINE, UN ÉQUIPEMENT, IL EST NÉCESSAIRE AVANT DE
FAIRE LA LIVRAISON AU CLIENT, DE S'ASSURER QUE SON FONCTIONNEMENT NE SOIT PAS
DANGEREUX POUR L'UTILISATEUR FINAL ET QU'UNE MISE SOUS TENSION N'ENGENDRE PAS
DE DÉGÂT MATÉRIEL.
AFIN DE VÉRIFIER LA CONFORMITÉ DES ÉQUIPEMENTS, IL EST NÉCESSAIRE D'EFFECTUER DES
ESSAIS REQUIS PAR LA NORME EN 60204-1.
LORS DE LA RÉALISATION D'UNE INSTALLATION ÉLECTRIQUE CELLE-CI DOIT ÊTRE CONFORME
À LA NORME ÉLECTRIQUE NF C 15-100, AFIN D'ASSURER UNE SÉCURITÉ DE FONCTIONNEMENT
POUR LES PERSONNES ET POUR LE MATÉRIEL ÉLECTRIQUE.
Introduction :
La mise en service permet de vérifier la conformité aux normes des installations ou des équipements
électrique avant leur mise sous tension, elle doit garantir :"
# # • La sécurité des utilisateurs contre les risques d'origine électrique."
# # • Le bon fonctionnement des installations et des équipements électrique."
1. Définitions :
Une installation électrique comprend l'ensemble des éléments électriques (canalisations, appareils de
commande ou de protection) qui servent à distribuer le courant électrique jusqu'aux équipements."
Les installations doivent être conformes à la norme NF C 15-100."
1.1. Installations électrique :
Un équipement électrique est un appareil qui utilise l'énergie électrique (éclairage, chauffage,
machine outil...)."
Les équipements doivent être conformes à la norme EN 60204-1."
1.2. Équipements électrique :
La mise en service se déroule en 4 étapes à réaliser dans l'ordre indiqué par la fiche de mise en
service :"
# # • L'inspection visuelle et contrôle de la conformité du matériel."
# # • Les mesures spécifiques."
# # • Essais de fonctionnement et réglages."
# # • Rédaction du compte rendu de mise en service et signature.
1.3. Mise en service :

!
Page sur 4 9
Mise en service d’un ouvrage
V1.01/2020.APF
Avant de commencer la procédure de mise en service l'installation ou l'équipement doit être mis Hors
tension avec tous les appareils de séparation (disjoncteur, sectionneur, etc.) en position ouverts.%
Il se peut que l'équipement soit sous tension, dans ce cas il est nécessaire d'effectuer la consignation
+ VAT de l'équipement en respectant les règles liées à l'habilitation électrique."
Il est nécessaire de disposer du dossier technique.
2. Préparation :
L'inspection visuelle permet de s'assurer de la qualité d'exécution, elle permet de vérifier :"
# # • La conformité du matériel aux prescriptions de sécurité des normes."
# # • Le choix du matériel est correct et installé conformément aux normes et au dossier technique."
# # • L'équipement ou l'installation ne présente aucun dommage visible pouvant affecter la sécurité des
personnes et des biens."
Pour cela il faudra vérifier l'ensemble de ces points :"
# # • Armoire en état (étanchéité, porte se fermant à clé, cache bien fixé, présence de presses étoupes)"
# # • Accessibilité des organes de sécurité."
# # • Qualité du raccordement et serrage suffisant des conducteurs."
# # • Repérage des conducteurs et marquage du matériel conforme au schéma."
# # • Calibre des protections conforme (relais thermique, disjoncteur, porte fusible et cartouche
fusible)."
# # • Réglage des protections conforme aux récepteurs (courant nominal, plaque signalétique)."
# # • État du matériel en bon état, pas de dégradation visible."
# # • Fixation du matériel correcte."
# # • Implantation du matériel dans l’armoire conforme au dossier technique."
# # • Implantation du pupitre de l’armoire de commande (voyants, BP, …) conforme au dossier
technique."
# # • La tension de tous les appareils est cohérente au schéma ou au dossier technique."
# # • Le matériel est repéré et identification conforme au schéma électrique. "
# #• Présence des schémas électriques aux normes dans l’armoire, notices en français.
• La couleur des conducteur respecte la norme.
3. L'inspection visuelle :
Potentiel
Couleur
Phase
Toutes les couleurs sauf bleu et vert/jaune
Neutre
Bleu
Protection Équipotentiel (PE)
Vert/Jaune
NFC 15-100
EN 60204-1 (équipement)
Potentiel
Couleur
Puissance (phase 400V ou 230V)
Noir
Neutre
Bleu clair
Tension provenant de l’extérieur et non coupée par
le sectionneur de l’armoire.
Orange
Commande en alternatif
Rouge
Commande en courant continu
Bleu foncé
Commun en courant continu (0V)
Blanc
Protection Équipotentiel (PE)
Vert/Jaune

!
Page sur 5 9
Mise en service d’un ouvrage
V1.01/2020.APF
La couleur des voyants et des boutons poussoirs (norme NF EN 60073 _ NF C 20-070)
Voyants et poussoirs
Sécurité
Processus
Etat
Rouge
Danger
Urgence
Défaillance
Jaune
Attention
Anomalie
Anomalie
Vert
Sécurité
Normal
Normal
Bleu
Action obligatoire
Blanc, gris, noir
Indication, information
Les mesures réalisées par la suite doivent respecter les règles liées à l'habilitation électrique."
4. Les mesures spécifiques :
Afin d'assurer la sécurité des personnes utilisant l'ouvrage il est nécessaire d'effectuer la mesure de
la continuité des liaisons équipotentielles (PE + DDR = on évite les dangers liés aux contacts directs
et contacts indirects)."
Cette mesure permet de contrôler que toutes les parties métalliques de l'ouvrage sont mises à la
terre grâce à un conducteur PE (Vert / Jaune)."
Les mesures sont faîtes hors tension.
4.1. Mesure de la continuité des liaisons équipotentielles :
La mesure est effectuée hors tension entre le bornier de terre de l'armoire (barrette PE) et l'ensemble
des points de masses métalliques accessible :"
# # • Coffret, bâtis, porte métallique, etc."
# # • Masses des récepteurs, etc."
La valeur mesurée doit toujours être: R≈ 0 𝛀
4.2. Mesure de l'absence de court-circuit :
Afin d'assurer la sécurité des biens on se doit de vérifier la qualité de réalisation du câblage."
Pour l'utilisation d'un multimètre il faut choisir le calibre ohmmètre le régler sur le plus grand calibre
(MΩ)."
La mesure est effectuée hors tension et l'on doit mesurer la résistance entre chaque conducteurs
actifs du circuit de puissance et au primaire du transformateur mais aussi au secondaire du
transformateur (enroulements primaire et secondaire)."
Pour le circuit de puissance entre chaque conducteurs actifs les valeur mesurées doivent être : R= ∞𝛀"
ou le multimètre doit afficher :
Pour l'enroulement primaire du transformateur :R≈ 50𝛀 "
Pour l'enroulement secondaire du transformateur : R≈ 7𝛀 ."
