Hoja de datos del transmisor de temperatura y humedad

34.200 - /6
MARZO/25

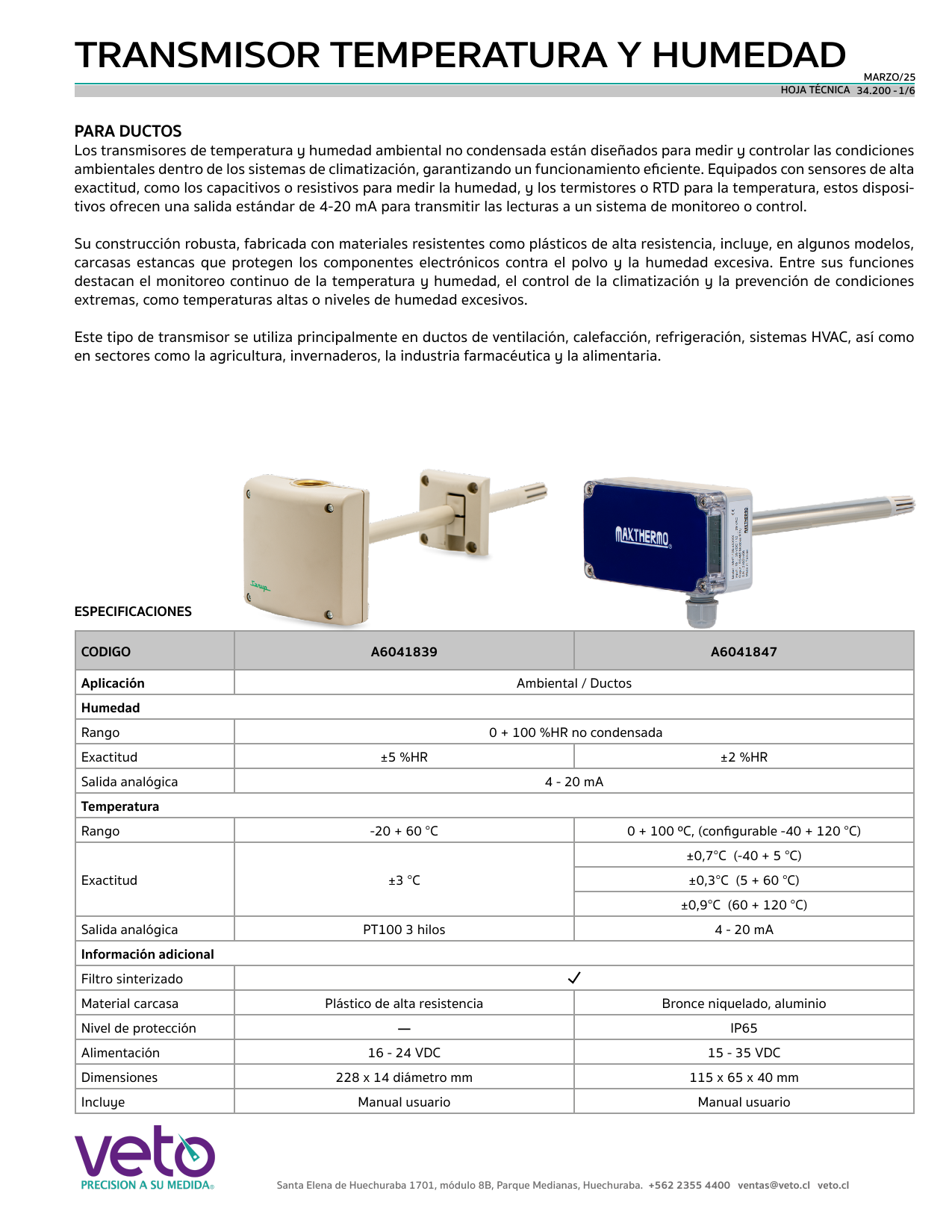

HOJA TÉCNICA
TRANSMISOR TEMPERATURA Y HUMEDAD
PARA DUCTOS
Los transmisores de temperatura y humedad ambiental no condensada están diseñados para medir y controlar las condiciones
ambientales dentro de los sistemas de climatización, garantizando un funcionamiento eciente. Equipados con sensores de alta
exactitud, como los capacitivos o resistivos para medir la humedad, y los termistores o RTD para la temperatura, estos disposi-
tivos ofrecen una salida estándar de 4-20 mA para transmitir las lecturas a un sistema de monitoreo o control.
Su construcción robusta, fabricada con materiales resistentes como plásticos de alta resistencia, incluye, en algunos modelos,
carcasas estancas que protegen los componentes electrónicos contra el polvo y la humedad excesiva. Entre sus funciones
destacan el monitoreo continuo de la temperatura y humedad, el control de la climatización y la prevención de condiciones
extremas, como temperaturas altas o niveles de humedad excesivos.
Este tipo de transmisor se utiliza principalmente en ductos de ventilación, calefacción, refrigeración, sistemas HVAC, así como
en sectores como la agricultura, invernaderos, la industria farmacéutica y la alimentaria.
CODIGO A6041839 A6041847
Aplicación Ambiental / Ductos
Humedad
Rango 0 + 100 %HR no condensada
Exactitud ± 5 %HR ± 2 %HR
Salida analógica 4 - 20 mA
Temperatura
Rango -20 + 60 °C 0 + 100 ºC, (congurable -40 + 120 °C)
Exactitud
± 3 °C
± 0,7°C (-40 + 5 °C)
± 0,3°C (5 + 60 °C)
± 0,9°C (60 + 120 °C)
Salida analógica PT100 3 hilos 4 - 20 mA
Información adicional
Filtro sinterizado
Material carcasa Plástico de alta resistencia Bronce niquelado, aluminio
Nivel de protección —IP65
Alimentación 16 - 24 VDC 15 - 35 VDC
Dimensiones 228 x 14 diámetro mm 115 x 65 x 40 mm
Incluye Manual usuario Manual usuario
1
ESPECIFICACIONES
Santa Elena de Huechuraba 1701, módulo 8B, Parque Medianas, Huechuraba. [phone] [e-mail] veto.cl

34.200 - /6
MARZO/25
HOJA TÉCNICA
TRANSMISOR TEMPERATURA Y HUMEDAD
PARA MONTAJE EN MURO
Los transmisores de temperatura y humedad ambiental no condensada están diseñados para medir y regular las condiciones
ambientales. Equipados con sensores de alta exactitud, como los capacitivos o resistivos para la humedad, y termistores o RTD
para la temperatura, estos dispositivos proporcionan una salida estándar de 4-20 mA, permitiendo la transmisión de datos a
un sistema de monitoreo o control. Su construcción robusta, fabricada con materiales resistentes como plásticos de alta dura-
bilidad, incluye, en algunos modelos, carcasas estancas que protegen los componentes electrónicos del polvo y la humedad
excesiva. Entre sus principales funciones se encuentran el monitoreo constante de temperatura y humedad, el control de la
climatización y la prevención de condiciones extremas, como temperaturas elevadas o niveles de humedad excesivos.
Están diseñados para ser instalados fácilmente en paredes, lo que permite un monitoreo eciente de ambientes interiores sin
interferir con otros equipos.
Se emplean principalmente en bodegas de almacenamiento, control ambiental, así como en sectores como agricultura, inverna-
deros, y las industrias farmacéutica y alimentaria, entre otros.
CODIGO A604160K A6041634 A6041820
Aplicación Montaje en muro
Humedad
Rango 0 + 100 %HR no condensada 5 + 95 %HR no condensada
Exactitud ± 2 %HR ± 5 %HR
Salida analógica 4 - 20 mA
Temperatura
Rango 0 + 100 ºC, (congurable -40 + 120 °C) -20 + 60 °C
Exactitud
± 0,7°C (-40 + 5 °C)
± 3 °C ± 0,3°C (5 + 60 °C)
± 0,9°C (60 + 120 °C)
Salida analógica 4 - 20 mA PT100 3 hilos
Información adicional
Filtro sinterizado — —
Material carcasa Bronce niquelado Plástico de alta resistencia
Nivel de protección IP65 —
Alimentación 15 - 35 VDC 15 - 30 VDC
Dimensiones 115 x 65 x 40 mm 170 x 12 diámetro mm 114 x 70 x 30 mm
Incluye Manual usuario
2
ESPECIFICACIONES
Santa Elena de Huechuraba 1701, módulo 8B, Parque Medianas, Huechuraba. [phone] [e-mail] veto.cl

34.200 - /6
MARZO/25
HOJA TÉCNICA
TRANSMISOR TEMPERATURA Y HUMEDAD
CON SENSOR EXTERNO
Los transmisores de temperatura y humedad ambiental no condensada están diseñados para medir y regular las condiciones
ambientales. Estos dispositivos permiten la colocación del sensor a distancia del cuerpo principal del transmisor, lo que facilita
la medición en lugares difíciles de alcanzar o en entornos donde el dispositivo principal no pueda estar en contacto directo con
el aire. Equipados con sensores de alta exactitud, estos dispositivos proporcionan una salida estándar de 4-20 mA, permitiendo
la transmisión de datos a un sistema de monitoreo o control. Su construcción robusta, fabricada con materiales resistentes
como plásticos de alta durabilidad, protegen los componentes electrónicos del polvo y la humedad excesiva. Entre sus principa-
les funciones se encuentran el monitoreo constante de temperatura y humedad, el control de la climatización y la prevención
de condiciones extremas, como temperaturas elevadas o niveles de humedad excesivos.
Se utilizan en diversas aplicaciones, como almacenamiento en bodegas, agricultura controlada, industria farmacéutica, alimen-
taria, y en sistemas de ventilación y climatización (HVAC), entre otros, donde se requiere una medición precisa de la tempera-
tura y humedad en diferentes puntos o ubicaciones de un espacio.
CODIGO A6040646 A6041928 A6041995
Aplicación Ambiental / Ductos
Humedad
Rango 0 + 100 %HR no condensada
Exactitud ± 2 %HR ± 3 %HR ± 2 %HR
Salida analógica 4 - 20 mA
Temperatura
Rango -40 + 180 °C -20 + 60 °C 0 + 100 ºC, (congurable -40 + 120 °C)
Exactitud
± 0,3 °C ± 0,4 °C
± 0,7°C (-40 + 5 °C)
± 0,3°C (5 + 60 °C)
± 0,9°C (60 + 120 °C)
Salida analógica 4 - 20 mA
Información adicional
Pantalla — — LCD retroiluminado
Filtro sinterizado —
Material carcasa Plástico de alta resistencia Bronce niquelado, aluminio
Largo cable 5 m 3 m 2 m
Nivel de protección IP65 —IP65
Alimentación 24 VDC 12 - 24 VDC 15 - 30 VDC
Dimensiones 170 x 12 diámetro mm 300 x 6 diámetro mm 115 x 65 x 200 mm
Incluye Manual usuario
3
ESPECIFICACIONES
Santa Elena de Huechuraba 1701, módulo 8B, Parque Medianas, Huechuraba. [phone] [e-mail] veto.cl

34.200 - /6
MARZO/25
HOJA TÉCNICA
TRANSMISOR TEMPERATURA Y HUMEDAD
PARA EXTERIOR
Los transmisores de temperatura y humedad ambiental no condensada para exterior están diseñados para medir y controlar
las condiciones climáticas en entornos al aire libre, como estaciones meteorológicas, sistemas de control ambiental y áreas in-
dustriales. Equipados con sensores de alta exactitud, estos dispositivos ofrecen una salida estándar de 4-20 mA, lo que permite
transmitir los datos a sistemas de monitoreo y control. Su construcción robusta, fabricada con materiales resistentes como plás-
ticos de alta durabilidad, asegura la protección de los componentes electrónicos contra el polvo y la humedad excesiva. Entre
sus funciones principales se incluyen el monitoreo continuo de temperatura y humedad, así como el control de climatización y
la prevención de condiciones extremas, como temperaturas elevadas o niveles de humedad elevados.
Son esenciales en aplicaciones como la gestión de sistemas HVAC al aire libre, la monitorización ambiental, en el sector de ener-
gía renovable, especialmente en el control de condiciones para instalaciones solares o eólicas. También se utilizan en sistemas
de climatización exterior y en la industria agrícola, donde es crucial controlar la humedad y temperatura para el cultivo de
plantas y la conservación de productos.
CODIGO A6041960
Aplicación Ambiental / Exterior
Humedad
Rango 0 + 100 %HR no condensada
Exactitud ± 2 %HR
Salida analógica 4 - 20 mA
Temperatura
Rango 0 + 100 ºC, (congurable -40 + 120 °C)
Exactitud
± 0,7°C (-40 + 5 °C)
± 0,3°C (5 + 60 °C)
± 0,9°C (60 + 120 °C)
Salida analógica 4 - 20 mA
Información adicional
Filtro sinterizado
Material carcasa Plástico de alta resistencia y Bronce niquelado
Nivel de protección IP65
Alimentación 15 - 30 VDC
Dimensiones 170 x 12 diámetro mm
Incluye Manual usuario
4
ESPECIFICACIONES
Santa Elena de Huechuraba 1701, módulo 8B, Parque Medianas, Huechuraba. [phone] [e-mail] veto.cl

34.200 - /6
MARZO/25
HOJA TÉCNICA
TRANSMISOR TEMPERATURA Y HUMEDAD
CON COMUNICACIÓN RS485
Diseñados para monitorear las condiciones ambientales de un área especíca, proporcionando lecturas de temperatura en gra-
dos Celsius o Fahrenheit y de humedad relativa en porcentaje. Utilizan el protocolo RS485 para transmitir los datos, lo que les
permite cubrir distancias largas y conectar múltiples dispositivos en una sola red.
Este tipo de medidor es ideal para aplicaciones industriales y sistemas de automatización donde es crucial el control constante
y remoto de las condiciones ambientales, como en fábricas, invernaderos, almacenes y sistemas HVAC (calefacción, ventilación
y aire acondicionado). La ventaja de la comunicación RS485 radica en su capacidad para conectar varios dispositivos a un único
bus de datos, simplicando la infraestructura y facilitando la gestión eciente de la información de diferentes puntos de me-
dición.
Los datos recolectados pueden enviarse a sistemas centralizados de monitoreo, como PLCs o computadoras, permitiendo un
análisis y control en tiempo real. Esto optimiza la toma de decisiones al proporcionar una supervisión continua y precisa del
ambiente controlado.
CODIGO A6041626 A6041855 A6041987
Aplicación Ambiental Ambiental / Ductos Ambiental
Humedad
Rango 0 + 100 %HR no condensada
Exactitud
± 2,5 %HR ± 2 %HR ± 1,8 %HR (20 + 80 %HR)
Salida analógica — — 2 x 4 - 20 mA (T° / %HR)
Temperatura
Rango 0 + 100 ºC, (congurable -40 + 120 °C)
Exactitud
± 0,7°C (-40 + 5 °C) ± 0,2 °C (10 + 60 °C)
± 0,3°C (5 + 60 °C) ± 0,4 °C (-30 °C)
± 0,9°C (60 + 120 °C) ± 0,7 °C (120 °C)
Información adicional
Cálculo psicrométrico — —
Pantalla LCD retroiluminado —LCD retroiluminado
Filtro sinterizado —
Sensor externo — — Filtro teón
Material carcasa Bronce niquelado Bronce niquelado, aluminio Plástico de alta resistencia
Largo cable — — 3 m
Montaje Sobre muro —Sobre muro
Nivel de protección IP65
Alimentación 15 - 30 VDC 24 VDC
Dimensiones 115 x 65 x 40 mm 115 x 65 x 40 mm 120 x 90 x 50 mm
Incluye Manual usuario
5
ESPECIFICACIONES
Santa Elena de Huechuraba 1701, módulo 8B, Parque Medianas, Huechuraba. [phone] [e-mail] veto.cl
