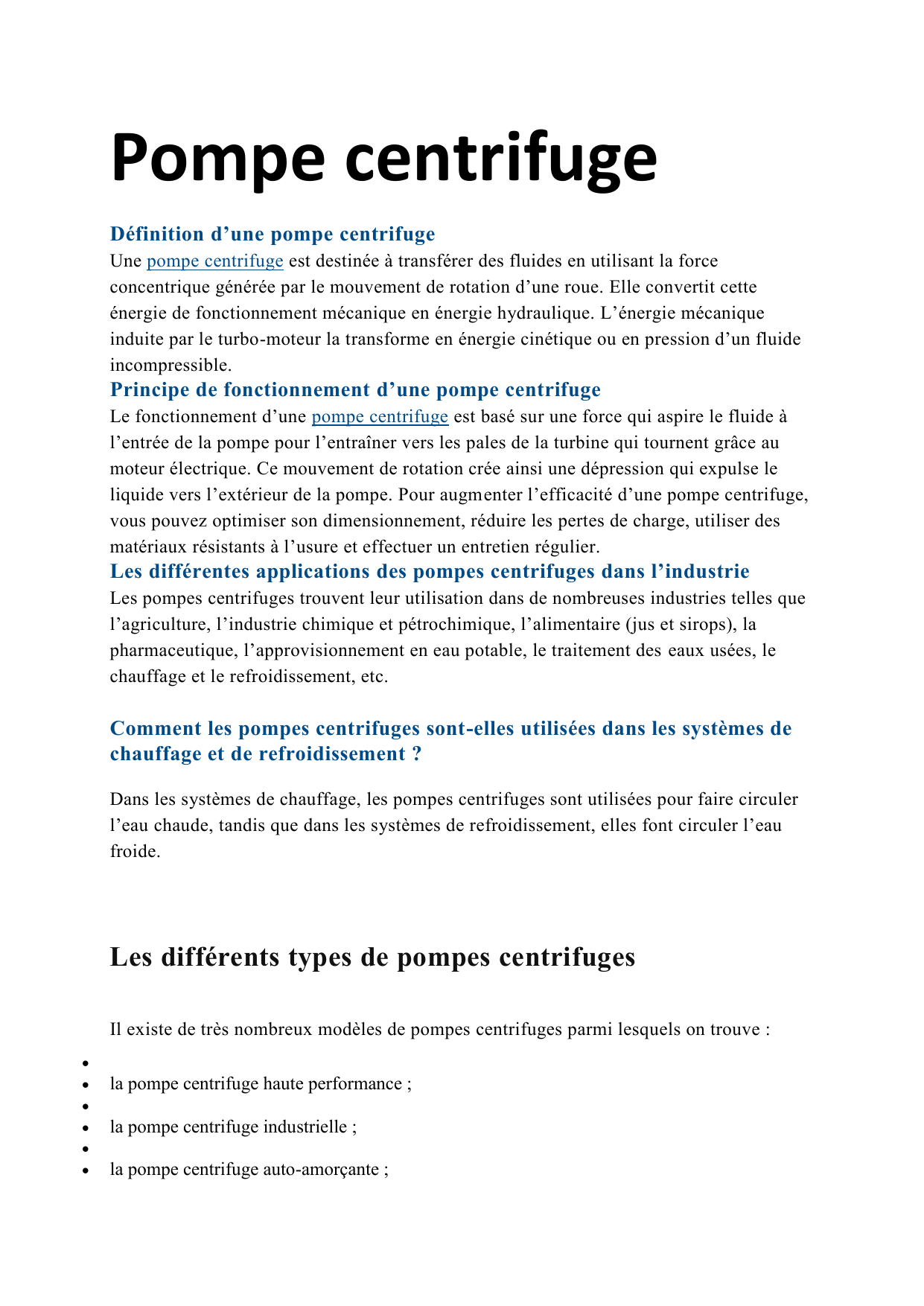

Pompes centrifuges : Définition, Types & Applications

Pompe centrifuge
Définition d’une pompe centrifuge
Une pompe centrifuge est destinée à transférer des fluides en utilisant la force
concentrique générée par le mouvement de rotation d’une roue. Elle convertit cette
énergie de fonctionnement mécanique en énergie hydraulique. L’énergie mécanique
induite par le turbo-moteur la transforme en énergie cinétique ou en pression d’un fluide
incompressible.
Principe de fonctionnement d’une pompe centrifuge
Le fonctionnement d’une pompe centrifuge est basé sur une force qui aspire le fluide à
l’entrée de la pompe pour l’entraîner vers les pales de la turbine qui tournent grâce au
moteur électrique. Ce mouvement de rotation crée ainsi une dépression qui expulse le
liquide vers l’extérieur de la pompe. Pour augmenter l’efficacité d’une pompe centrifuge,
vous pouvez optimiser son dimensionnement, réduire les pertes de charge, utiliser des
matériaux résistants à l’usure et effectuer un entretien régulier.
Les différentes applications des pompes centrifuges dans l’industrie
Les pompes centrifuges trouvent leur utilisation dans de nombreuses industries telles que
l’agriculture, l’industrie chimique et pétrochimique, l’alimentaire (jus et sirops), la
pharmaceutique, l’approvisionnement en eau potable, le traitement des eaux usées, le
chauffage et le refroidissement, etc.
Comment les pompes centrifuges sont-elles utilisées dans les systèmes de
chauffage et de refroidissement ?
Dans les systèmes de chauffage, les pompes centrifuges sont utilisées pour faire circuler
l’eau chaude, tandis que dans les systèmes de refroidissement, elles font circuler l’eau
froide.
Les différents types de pompes centrifuges
Il existe de très nombreux modèles de pompes centrifuges parmi lesquels on trouve :
 la pompe centrifuge haute performance ;
 la pompe centrifuge industrielle ;
 la pompe centrifuge auto-amorçante ;

 la pompe centrifuge hygiénique ;
 la pompe centrifuge magnétique ;
 la pompe centrifuge verticale.
Chacune de ces pompes répond à un usage précis pour des fluides bien spécifiques. Selon
que votre liquide soit clair, visqueux ou corrosif, que le volume à traiter soit important ou
que vous ayez besoin d’une rapidité d’action, vous choisirez une pompe centrifuge
adaptée à vos propres exigences.
La pompe centrifuge haute performance
Caractéristiques
Les pompes centrifuges haute performance sont conçues pour offrir une efficacité élevée,
une grande capacité de pompage, une meilleure résistance à l’usure et une maintenance
réduite. Les pompes centrifuges haute performance Tapflo sont toutes des pompes haut
de gamme, offrant un large éventail d’options. Leur construction solide et fiable convient
aussi bien dans le secteur hygiénique qu’industriel.
Applications
On retrouve les pompes centrifuges à haute performance dans les industries
pétrochimiques, les raffineries et les centrales électriques.
Avantages
La conception optimisée des pompes centrifuges à haute performance leur permet
d’atteindre des rendements très élevés, réduisant ainsi la consommation d’énergie ainsi
que les coûts d’exploitation.
La pompe centrifuge industrielle
Caractéristiques
Les pompes centrifuges industrielles se distinguent par leur robustesse et leur fiabilité.
Elles sont conçues pour résister à des environnements difficiles. Grâce à leurs
nombreuses options, les pompes centrifuges industrielles Tapflo conviennent pour de très
nombreuses applications. Leur force repose sur une turbine qui accélère le flux pour
propulser le liquide hors de la pompe. Les pompes centrifuges industrielles Tapflo
fonctionnent avec 3 types de turbine :
 turbine fermée : pour les liquides clairs et sans impuretés, efficacité très élevée ;
 turbine semi-fermée : pour les fluides avec quelques particules, bonne efficacité ;

 turbine ouverte : conçue pour les fluides visqueux, ou avec de nombreuses particules dures.
La conception est simplifiée grâce à un design compact qui influe également sur
l’excellent rapport qualité/prix.
La pompe centrifuge industrielle
Applications
Les pompes centrifuges industrielles sont notamment utilisées pour le transfert de
liquides abrasifs, corrosifs et visqueux dans diverses industries lourdes. Elles
conviennent pour les industries agroalimentaires (boissons), chimiques et
pharmaceutiques, le traitement de l’eau, le traitement des surfaces, les usines à papier.
Avantages
Les pompes centrifuges industrielles bénéficient d’une conception particulièrement
robuste qui leur assure une durée de vie longue avec des performances stables dans des
conditions industrielles exigeantes.
La pompe centrifuge auto-amorçante
Caractéristiques
Les pompes centrifuges auto-amorçantes peuvent fonctionner sans être préalablement
remplies de liquide. Elles sont toutes issues du modèle à turbine ouverte et fabriquées en
inox AISI 316L pour une meilleure résistance chimique et mécanique. Elles peuvent
créer une aspiration jusqu’à 4,50 mètres de haut. Leur surface peut être traitée
différemment selon l’usage. Pour une application hygiénique, la surface électropolie
offre un taux de rugosité inférieur à 0,8 microns.
COMMENT FONCTIONNE L’AUTO-AMORÇAGE DANS UNE POMPE CENTRIFUGE ?
L’auto-amorçage dans une pompe centrifuge est généralement assuré par un dispositif de
pré-amorçage qui permet d’éliminer l’air présent dans la chambre d’aspiration pour
faciliter le démarrage sans remplissage préalable de liquide.
Applications
Les pompes centrifuges auto-amorçantes conviennent aussi bien dans les applications
hygiéniques qu’industrielles. Du fait de leur méthode de fonctionnement, elles sont
particulièrement adaptées aux liquides nécessitant une aération importante. On les
retrouve dans les installations sanitaires et agroalimentaires. Elles sont également idéales
dans les cas où l’amorçage manuel est compliqué voire impossible.

Avantages
La capacité des pompes centrifuges à s’auto-amorcer facilite les opérations et réduit les
temps d’arrêt. Leur démarrage est simplifié puisqu’elles ne doivent pas obligatoirement
être remplies de liquide. De plus, elles peuvent fonctionner sans surveillance du fait de
leur capacité à travailler même à sec.
La pompe centrifuge hygiénique
Caractéristiques
Les pompes centrifuges hygiéniques sont fabriquées avec des matériaux adaptés aux
normes sanitaires strictes. Avec des taux de rugosité extrêmement bas (inférieurs à 0,8
micron), leur surface garantit des conditions d’hygiène fortes, exigées dans les milieux
alimentaires et pharmaceutiques. Le carénage de la turbine est en inox poli AISI 304L et
protège le moteur d’éclaboussures durant la phase de nettoyage de la pompe. Ce type de
pompe dispose, en outre, d’une option de lubrification avec un réservoir d’huile relié au
carter moteur, idéal pour les fluides tendant à se solidifier ou à cristalliser.
Applications
Les pompes centrifuges hygiéniques sont utilisées dans les industries agroalimentaires,
pharmaceutiques et cosmétiques pour la manipulation de produits sensibles à la
contamination. On les retrouve dans les transferts de produits chimiques issus de
réservoirs, tout comme les liquides alimentaires tels que l’eau, les huiles ou les produits
laitiers.
Avantages
La conception minutieuse des pompes centrifuges hygiéniques prévient les risques de
contamination croisée et assure la conformité aux normes de sécurité alimentaire. Elles
peuvent offrir de nombreuses options ainsi qu’une gamme étendue de débits y compris
pour pomper des fluides avec des particules.
La pompe centrifuge magnétique
Caractéristiques
Les pompes centrifuges magnétiques utilisent des couplages magnétiques pour transférer
l’énergie du moteur à la turbine. Leur conception spécifique empêche toute fuite de
liquide. L’assemblage turbine-aimant se satisfait de peu de pièces, notamment celles
susceptibles de se fissurer, ce qui en fait une pompe résolument fiable. Les éléments en

contact avec le liquide sont moulés par injection thermoplastique offrant ainsi une
excellente résistance à la corrosion. Le modèle Tapflo CTM-PP en polypropylène
développe une grande capacité mécanique et autorise des utilisations jusqu’à 70 °C, alors
que le modèle Tapflo CTM-PVDF en polyfluorure de vinyle a une résistance chimique
supérieure et permet des transferts de liquides jusqu’à 90 °C.
Applications
Les pompes centrifuges magnétiques sont généralement employées pour le pompage de
liquides corrosifs, toxiques ou dangereux. On les trouve notamment dans le transfert de
produits chimiques, dans le traitement de surface, dans les opérations de nettoyage des
industries agroalimentaires ou encore dans la production de détergents.
Avantages
Les pompes centrifuges magnétiques sont conçues sans joint, ce qui réduit les fuites
potentielles et améliore la sécurité et l’intégrité du système.
La pompe centrifuge verticale
Caractéristiques
Les pompes centrifuges verticales à immersion sont conçues pour fonctionner avec l’axe
de rotation perpendiculaire au sol. Chez Tapflo, les pompes verticales sont des pompes
centrifuges à un étage, sans joint. Les pompes verticales Tapflo existent en version
plastique (modèle CTV-PP ou PVDF) ou inox (modèle CTV-AISI 316L). Les CTV sont
installées de façon à ce que le moteur soit toujours au-dessus de la surface du fluide à
transférer, sans risque en cas de fonctionnement à sec. En revanche, la tête de la pompe
est toujours immergée dans le liquide.
Applications
Les pompes centrifuges verticales sont généralement installées dans les endroits où
l’installation horizontale est limitée. Elles sont utilisées dans les industries employant des
acides, des agents chimiques toxiques et corrosifs, les usines de traitement des eaux
usées, les fonderies pour les bains galvanisants, etc.
Avantages
La configuration des pompes centrifuges verticales économise l’espace d’installation.
Leur conception en étage et sans joint évite tout risque de fuite. Elles ne nécessitent
quasiment aucun entretien car elles ne comprennent ni roulement, ni garniture
mécanique. Elles sont, en outre, capables de travailler avec des particules d’une grosseur
jusqu’à 6 mm.
Quelle est la différence entre une pompe centrifuge à un étage et une pompe centrifuge à
plusieurs étages ?
