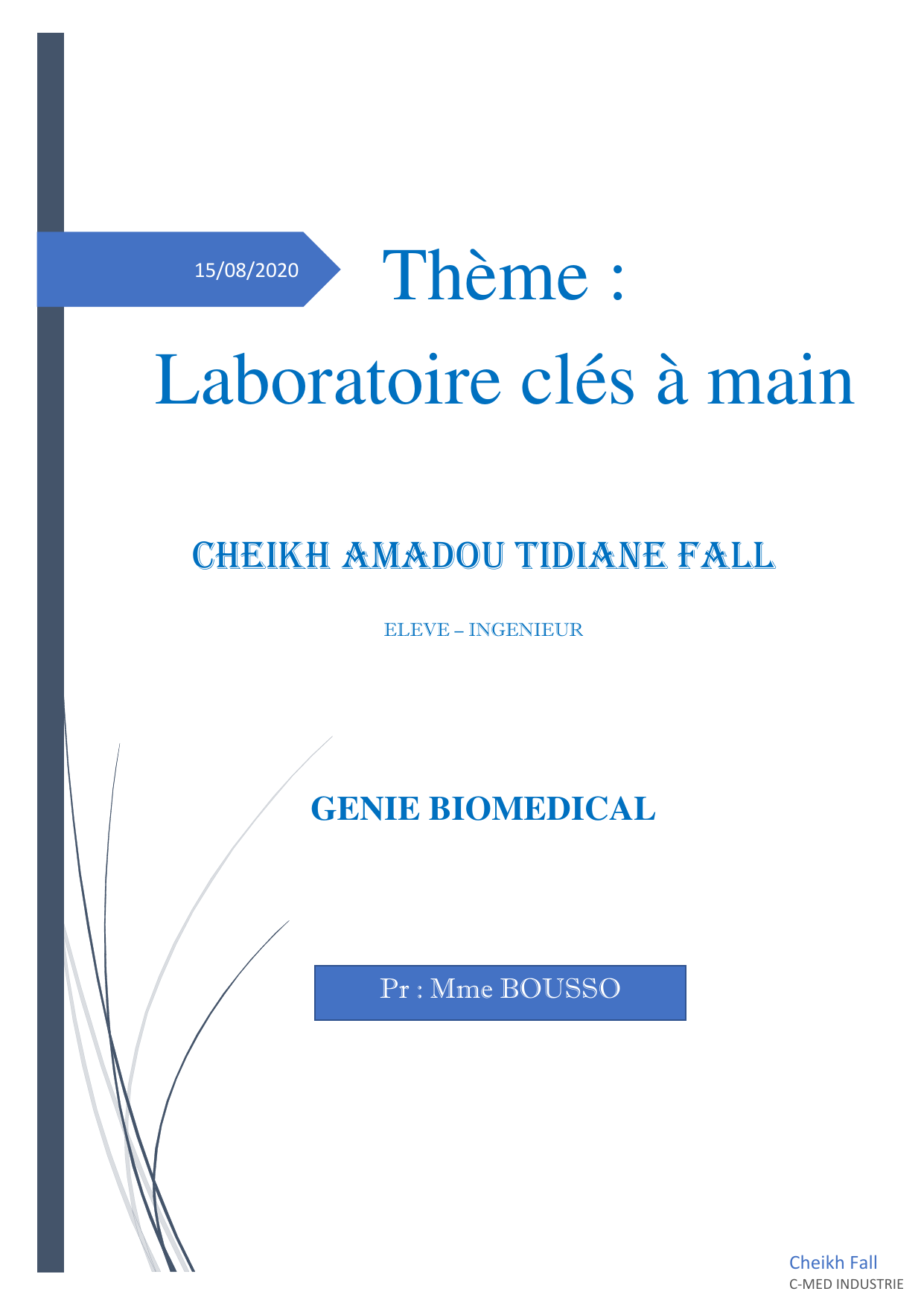

Conception et entretien dun Laboratoire (1)

15/08/2020
CHEIKH AMADOU TIDIANE FALL
ELEVE – INGENIEUR
GENIE BIOMEDICAL
Cheikh Fall
C-MED INDUSTRIE
Thème :
Laboratoire clés à main
Pr : Mme BOUSSO

Copyright C-MED INDUSTRIE By CHEIKH AMADOU TIDIANE FALL
1
PLAN :
INTRODUCTION
I. LES DIFFERENTS SECTEURS DU LABORATOIRE
II. LA CONCEPTION DU LABORATOIRE
III. EQUIPEMENTS DU LABORATOIRE
IV. GESTION DE QUALITES ET DE SECURITE DU LABORATOIRE
1) GESTION DE QUALITE
2) SECURITE DU LABORATOIRE
V. MAINTENANCE DES APPAREIL DU LABORATOIRE
CONCLUSION

Copyright C-MED INDUSTRIE By CHEIKH AMADOU TIDIANE FALL
2
INTRODUCTION
Le laboratoire est composé d'appareils et de produits pour la recherche scientifique ou d'examens
para cliniques.
Le laboratoire a une fonction :
- Consultative (diagnostique)
- Analytique (suivi clinique, épidémie)
- Recherche (nouveaux procédés, abandon, formation, coopération internationale, contrôle de
qualité des labos régionaux
VI. LES DIFFERENTS SECTEURS DU LABORATOIRE
Anatomo-pathologie : Étudie les altérations matérielles des organismes déterminées par l'état de
maladie.
Il faut distinguer l'anatomie pathologique macroscopique, étude au cours d'une autopsie ou sur une
pièce d'exérèse chirurgicale, et l'anatomie pathologique microscopique, étude d'un tissu au
microscope, après diverses techniques de coupe et de coloration.
Biochimie : Elle comporte : - l'étude de la composition des substances formant les cellules, tissus,
organes, humeurs ; l'étude des réactions qui se produisent dans les organismes depuis l'apport
extérieur (aliments) jusqu'à l'élimination des déchets, avec tous les mécanismes intermédiaires, dont
l'ensemble constitue le métabolisme général dont éléments relatifs à chaque groupe de corps
constituent le métabolisme spécial (métabolisme des glucides, protides, lipides...)
Foteo - pathologie : Étude du développement et des altérations du fœtus. Le fœtus est le produit de
la conception non encore arrivé à terme, mais ayant déjà les formes de l'espèce distincte et visibles à
l'œil nu.
Hématologie : Étude du sang sous tous ses aspects morphologiques, physiologiques, chimiques et
génétiques. L'hématologie apporte son aide dans le diagnostic, l'évolution et le traitement des
maladies du sang et des organes hématopoïétiques.
Hémostase : Étude des mécanismes permettant de stopper l'écoulement du sang. Cette étude vérifie
le maintien de tous les composants (facteurs de la coagulation,) qui assurent l'hémostase spontanée
des petites plaies.
Immunologie : Étudie les phénomènes d'immunité et leurs conséquences prophylactiques ou
thérapeutiques. L'immunité étant l'état d'un organisme qui résiste, sans manifestions pathologiques,
à une infection à laquelle un autre organisme, placé dans les mêmes conditions, réagit par une
évolution morbide. Dans le cas de certaines immunodéficiences. Le laboratoire d'immunologie est
amené à fabriquer des anticorps.

Copyright C-MED INDUSTRIE By CHEIKH AMADOU TIDIANE FALL
3
Mycologie : Étude scientifiquement les champignons et des Maladie dermatologiques,
gynécologiques qui en découlent.
Microbiologie : l’ensemble des disciplines biologiques qui s'occupent de tous les organismes
microscopiques et ultramicroscopiques. Les micro-organismes sont des êtres unicellulaires qui
causent des maladies infectieuses. Parasitologie : Diagnostique et étudie les parasites de l'homme.
Le parasite est un animal ou un qui se nourrit de façon nécessaire et permanente (ou prolongée) au
dépend d'un hôte d'une espèce différente, sur ou dans les tissus duquel il vit fixé, en l'affaiblissant,
sans le tuer.
Pharmacologie : Étudie l'incidence des médicaments sur l'organisme. Elle vérifie qu'il n'y a pas
d'altération des fonctions organiques et anatomiques suite à la prise et à la posologie du
médicament.
Sérologie : Elle assure le dépistage des anticorps, microbes ou autres, dans les sérums ou les
liquides organiques. Elle participe au diagnostic d'un grand nombre de maladies dont l'agent
pathogène est difficile ou impossible à mettre en évidence : syphilis, Kyste hydatique mononucléose
infectieuse, paludisme.
Toxicologie : Science qui s'occupe des poisons, leurs effets sur l'organisme et de leur identification.
Transfusion sanguine : Étude des différents composants et paramètres qui interviennent en pré et
post transfusionnel. La transfusion est une méthode qui consiste à injecter par voie intraveineuse
des produits sanguins labiles (sang plasma, plaquettes) d'un sujet sain a un receveur (malade ou
blessé) de groupe identique ou compatible.
Virologie : partie de la microbiologie qui étudie les virus filtrants. Un virus est Agent pathogène
ultramicroscopique, ne pouvant croitre que dans des cellules, ne pouvant croître que dans des
cellules vivantes. Il peut aussi traverser les filtres qui arrêtent habituellement les bactéries et sont
invisibles au microscope optique.
Certaines de ces activités peuvent être regroupées dans une même unité selon les établissements

Copyright C-MED INDUSTRIE By CHEIKH AMADOU TIDIANE FALL
4

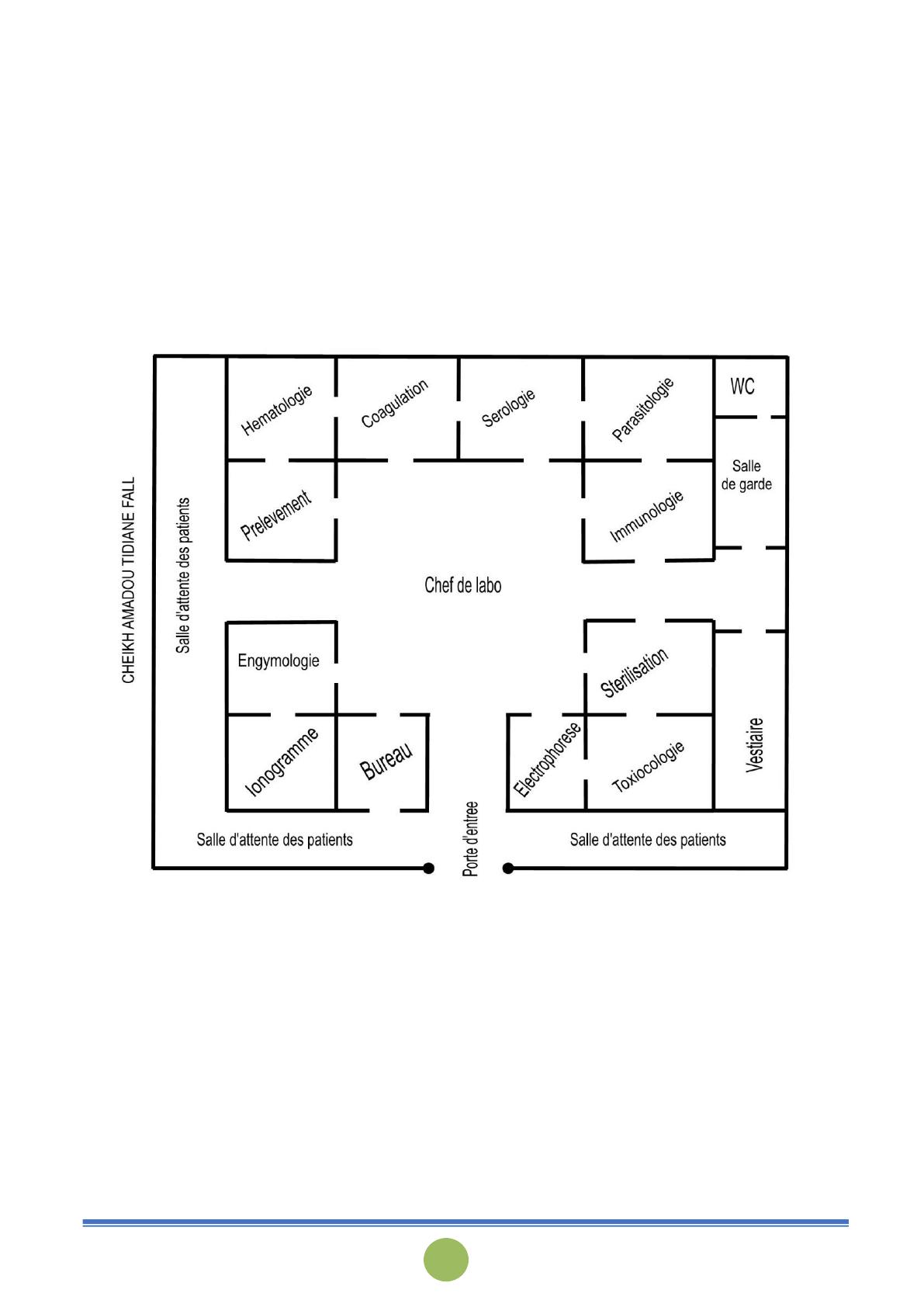

II. LA CONCEPTION DU LABORATOIRE
Le plan de construction du laboratoire est géré par l’ingénieur en génie civil, avec la collaboration
de l’ingénieur qui maitrise les différents secteurs du laboratoire, mais aussi de gérer la sécurité afin
d’éviter tous les dangers qui peuvent arriver.
L’infrastructure du laboratoire a été élaborée comme suit :
Après la conception génie civile place aux ingénieurs électriques
- Installation d’un réseau triphasé 380V + terre
- Installation d’un réseau monophasé 220V + terre / 50-60Hz
- Onduleurs 10 000W
- Arrêt Principale
Froid et climatisation
- Installation des split de 1.5 à 3 cheveux
