Barres Rigides en Électricité : Formation et Mise en Œuvre

Formation Electricité
Les Barres Rigides

Plan Générale de la Présentation
Généralités
Définition
Domaines d’application
Des avantages considérables
Les matériaux utilisés
Mise en Œuvre
Le débit
Le poinçonnage
Le pliage
Le raccordement
p 3

Généralités
Définition
Les jeux de barres sont utilisés pour raccorder générateurs et récepteurs
d’énergie électrique.
Domaines d'application :
Raccordement entre alternateurs / transformateurs et tableaux électriques
Équipement de tableaux
Dérivations de puissance pour alimentation de cellules d’électrolyses
Distribution d’énergie DC.
Des avantages considérables :
Conductivité élevée : cuivre électrolytique
Durée de vie élevée : procédés et techniques de fabrication modernes
Rapport performances/coût élevé : design sur-mesure.
p 4

Généralités
Les matériaux utilisés :
Cuivre, rouge, étamé ou argenté
Aluminium et aluminium étamé
Différents types de barres rigides
Les jeux de barres peuvent être variés :
Jeux de barres percées
Jeux de barres poinçonnées
Jeux de barres rectifiées
Jeux de barres brasées
Jeux de barres soudées
Jeux de barres pliées et percées.
p 5

Mise en oeuvre

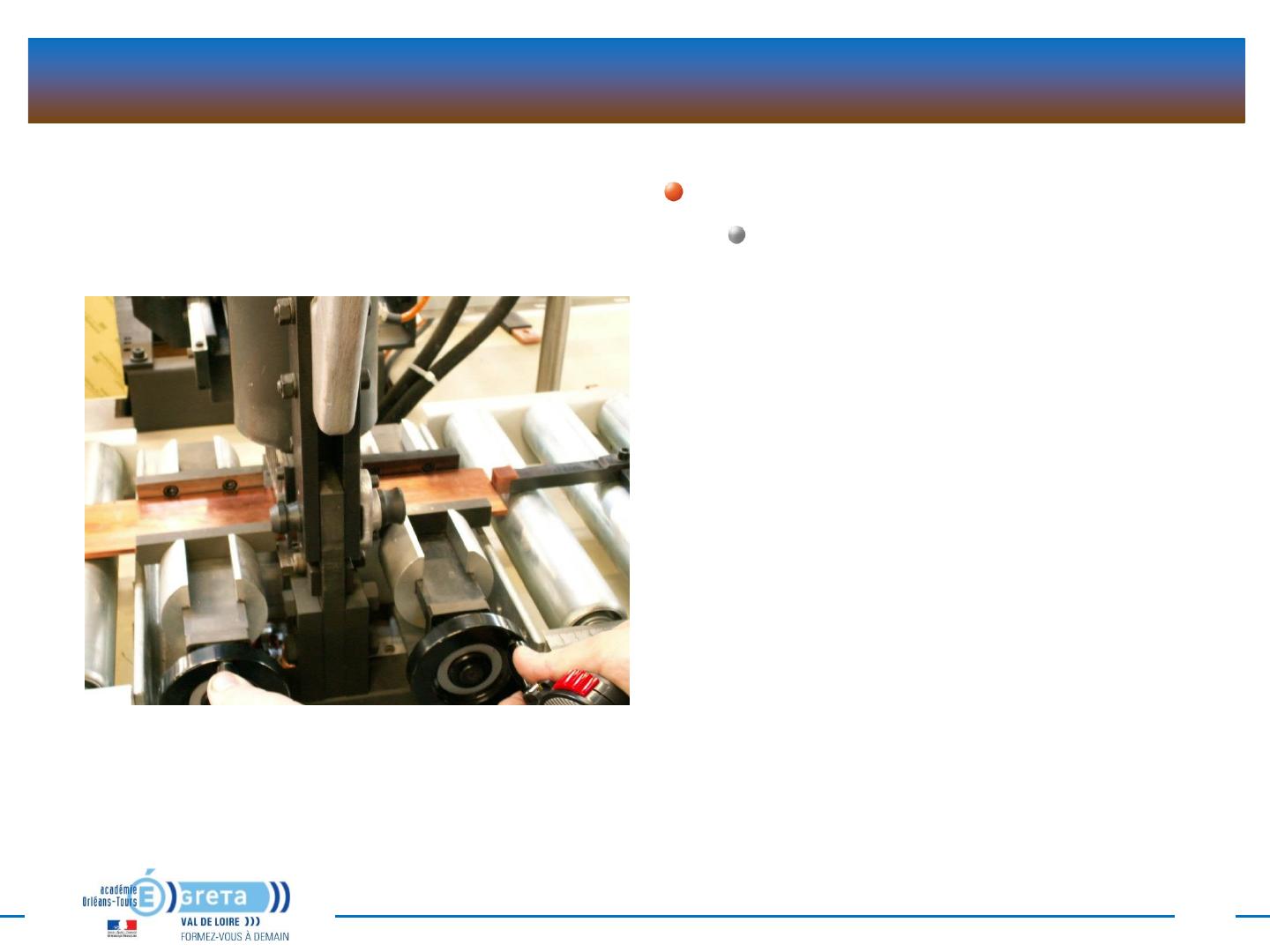

Le débit
Le débit, réalisé de préférence
à l'aide d'un emporte pièce,
doit permettre une coupe
franche, sans bavure
