19-Réseaux HTA – Transformateurs HTA/BTA – Gestion de l’énergie
2797T 19 - X 1

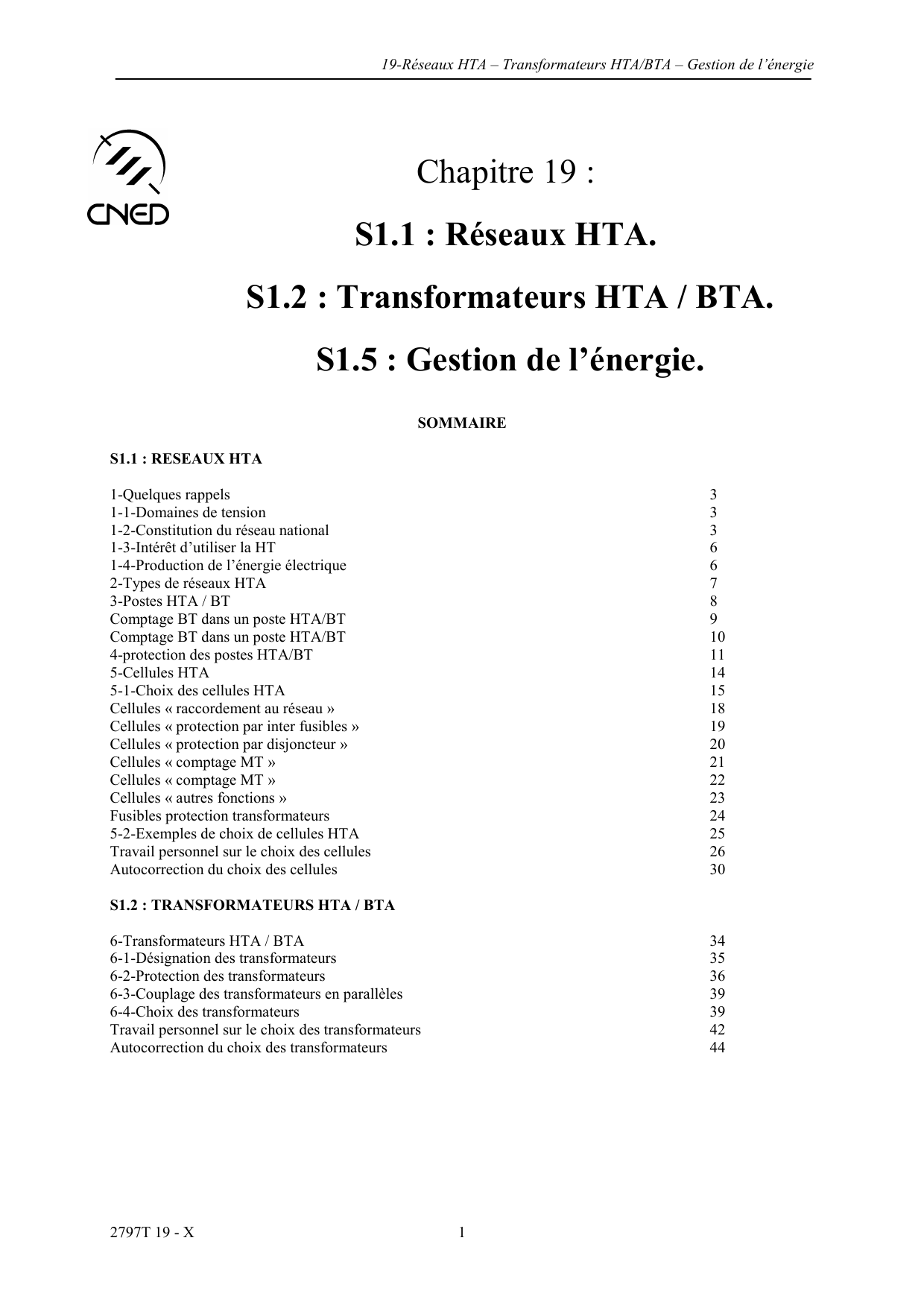

Chapitre 19 :
S1.1 : Réseaux HTA.
S1.2 : Transformateurs HTA / BTA.
S1.5 : Gestion de l’énergie.
SOMMAIRE
S1.1 : RESEAUX HTA
1-Quelques rappels 3
1-1-Domaines de tension 3
1-2-Constitution du réseau national 3
1-3-Intérêt d’utiliser la HT 6
1-4-Production de l’énergie électrique 6
2-Types de réseaux HTA 7
3-Postes HTA / BT 8
Comptage BT dans un poste HTA/BT 9
Comptage BT dans un poste HTA/BT 10
4-protection des postes HTA/BT 11
5-Cellules HTA 14
5-1-Choix des cellules HTA 15
Cellules « raccordement au réseau » 18
Cellules « protection par inter fusibles » 19
Cellules « protection par disjoncteur » 20
Cellules « comptage MT » 21
Cellules « comptage MT » 22
Cellules « autres fonctions » 23
Fusibles protection transformateurs 24
5-2-Exemples de choix de cellules HTA 25
Travail personnel sur le choix des cellules 26
Autocorrection du choix des cellules 30
S1.2 : TRANSFORMATEURS HTA / BTA
6-Transformateurs HTA / BTA 34
6-1-Désignation des transformateurs 35
6-2-Protection des transformateurs 36
6-3-Couplage des transformateurs en parallèles 39
6-4-Choix des transformateurs 39
Travail personnel sur le choix des transformateurs 42
Autocorrection du choix des transformateurs 44

19-Réseaux HTA – Transformateurs HTA/BTA – Gestion de l’énergie
2797T 19 - X 2
S1.5 : GESTION DE L’ENERGIE
7-Tarifs EDF 45
8-Le facteur de puissance 49
8-1-Qu’est ce que le facteur de puissance ? 49
8-2-pourquoi est ce nécessaire d’avoir un bon facteur de puissance ? 50
8-3-Comment améliorer le facteur de puissance ? 51
8-3-1-Compensation par le calcul 51
8-3-2-Compensation par le tableau 52
8-3-3-Compensation par l’abaque 53
8-4-Où Compenser ? 54
8-5-Conclusions 55
Travail Personnel sur la compensation 55
Autocorrection de la compensation 57
9-Sources de remplacement 59
Bibliographie :
Guide de distribution de l’installation électrique Schneider Electric édition 2003.
Catalogue Schneider distribution électrique Merlin Gerin 2002/2003.
Norme NF C 15-100 «installations électriques à basse tension » édition 2002.
Cahiers techniques Merlin Gerin.
Catalogue 2003 Cellules SM6 Merlin Gérin.

19-Réseaux HTA – Transformateurs HTA/BTA – Gestion de l’énergie
2797T 19 - X 3
1-Quelques Rappels :
1-1-Domaines de tension :
Domaines de tension Courant alternatif Courant continu
Très Basse Tension
U ≤ 50 V U ≤ 120 V
BTA
50 < U ≤ 500 V 120 V < U ≤ 750 V
Basse
Tension BTB
500 < U ≤ 1000 V 750 V < U ≤ 1500 V
HTA
1000 < U ≤ 50 000 V 1500 V < U ≤ 75 000 V
Haute
Tension HTB
U > 50 000 V U > 75 000 V

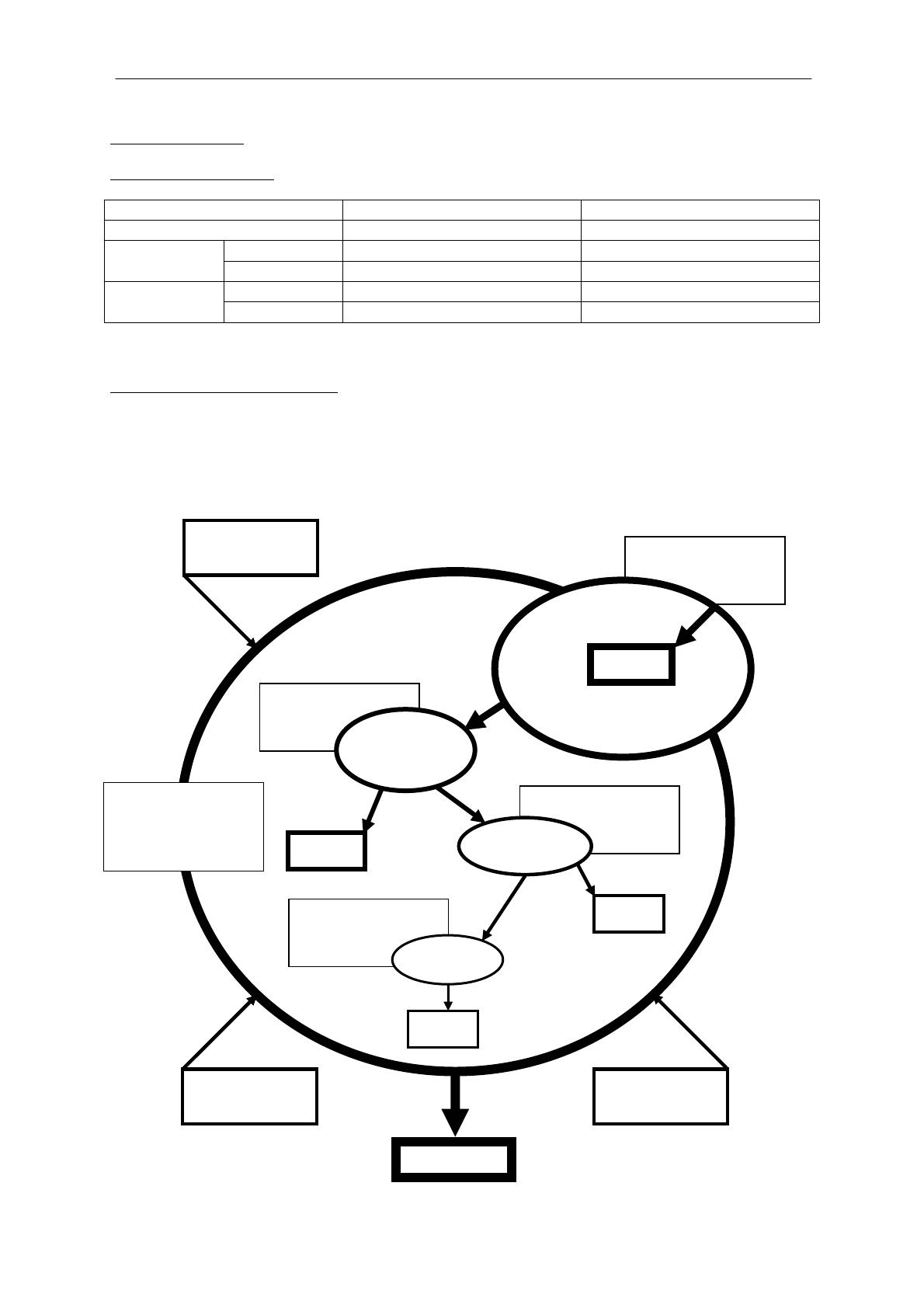

1-2-Constitution du réseau national :
Le réseau national (même Européen) est constitué de nombreuses centrales interconnectées entre elles pour
assurer une bonne continuité de service et une grande stabilité de réseau. Ces centrales produisent en général du
20 kV qui est immédiatement élevé en 400 kV pour le réseau d’interconnexion.
A partir de ce réseau étendu en France et à nos voisins Européens on abaisse la tension, par palier, pour
alimenter des clients en 220kV, 90kV, 63kV, 20kV ou 230/400V
Centrale de
Production Centrale de Production
Centrale de
Production Réseau régional
220 kV
Réseau 63 kV
ou 90 kV
Réseau National
(même Européen)
d’interconnexion
400 kV
Réseau local 20 kV
Réseau local BT
230 / 400V
Clients
Clients
Clients
Clients
Clients

19-Réseaux HTA – Transformateurs HTA/BTA – Gestion de l’énergie
2797T 19 - X 4

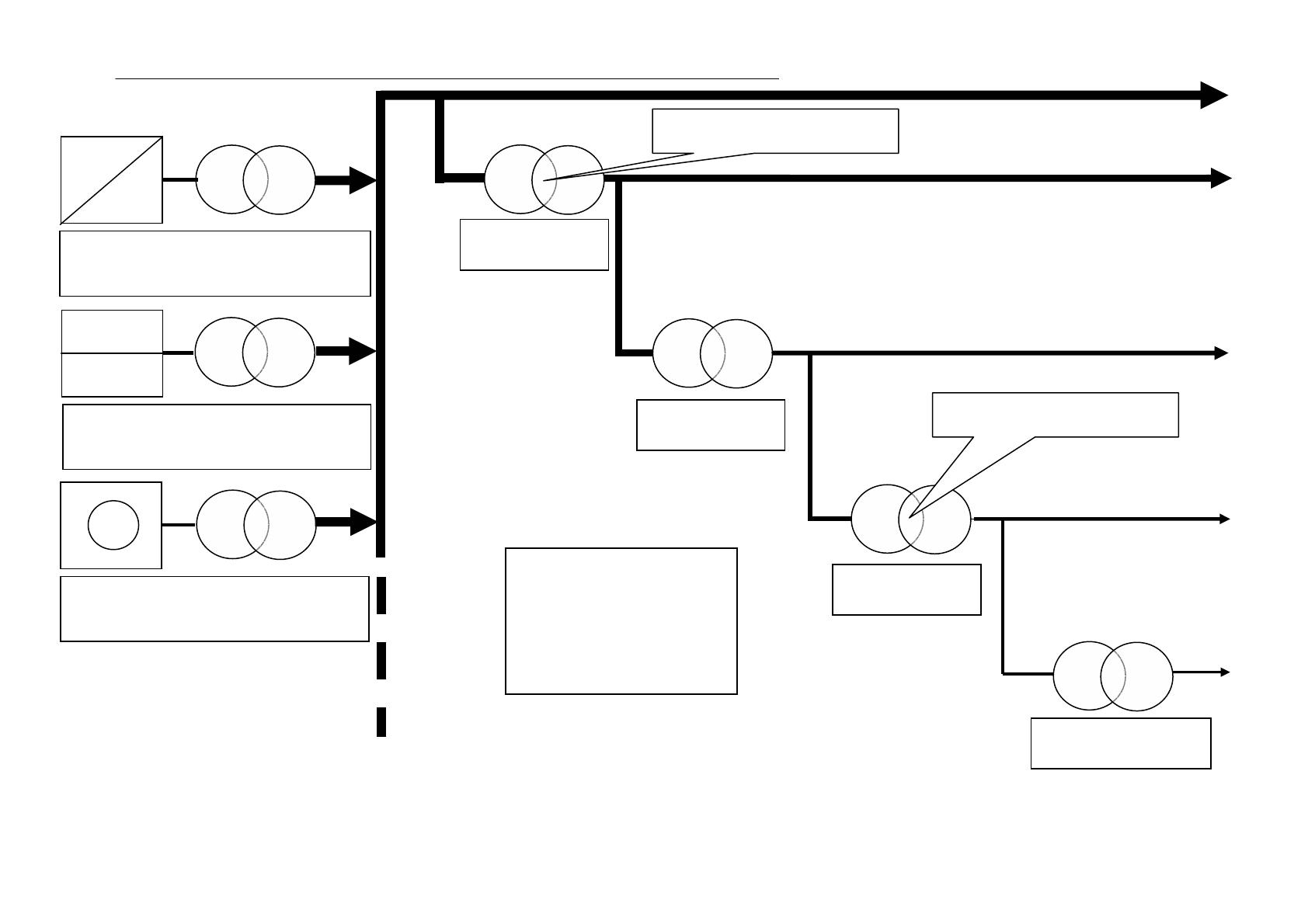

Centrale hydraulique Transformateur
20 KV / 400 kV
Centrale thermique Transformateur
20 KV / 400 kV
Centrale nucléaire Transformateur
20 KV / 400 kV
Transformateur
400 kV / 220 kV
Transformateur
63 kV / 20 kV
Transformateur
220 kV / 63 kV
Transformateur
20 kV / 400V – 230V
POSTE SOURCE
Livraison 400 kV : SNCF, mines, sidérurgies,…
Livraison 220 kV : Grosses entreprises,…
Livraison BT : PME, PMI,
artisans, Habitations,…
Livraison 63 kV : Entreprises tailles moyennes,…
POSTE D’INTERCONNEXION
Livraison 20 kV : PME, PMI,…
NOTA :
Les dispositifs de protection
ne sont pas représentés.

19-Réseaux HTA – Transformateurs HTA/BTA – Gestion de l’énergie
2797T 19 - X 5

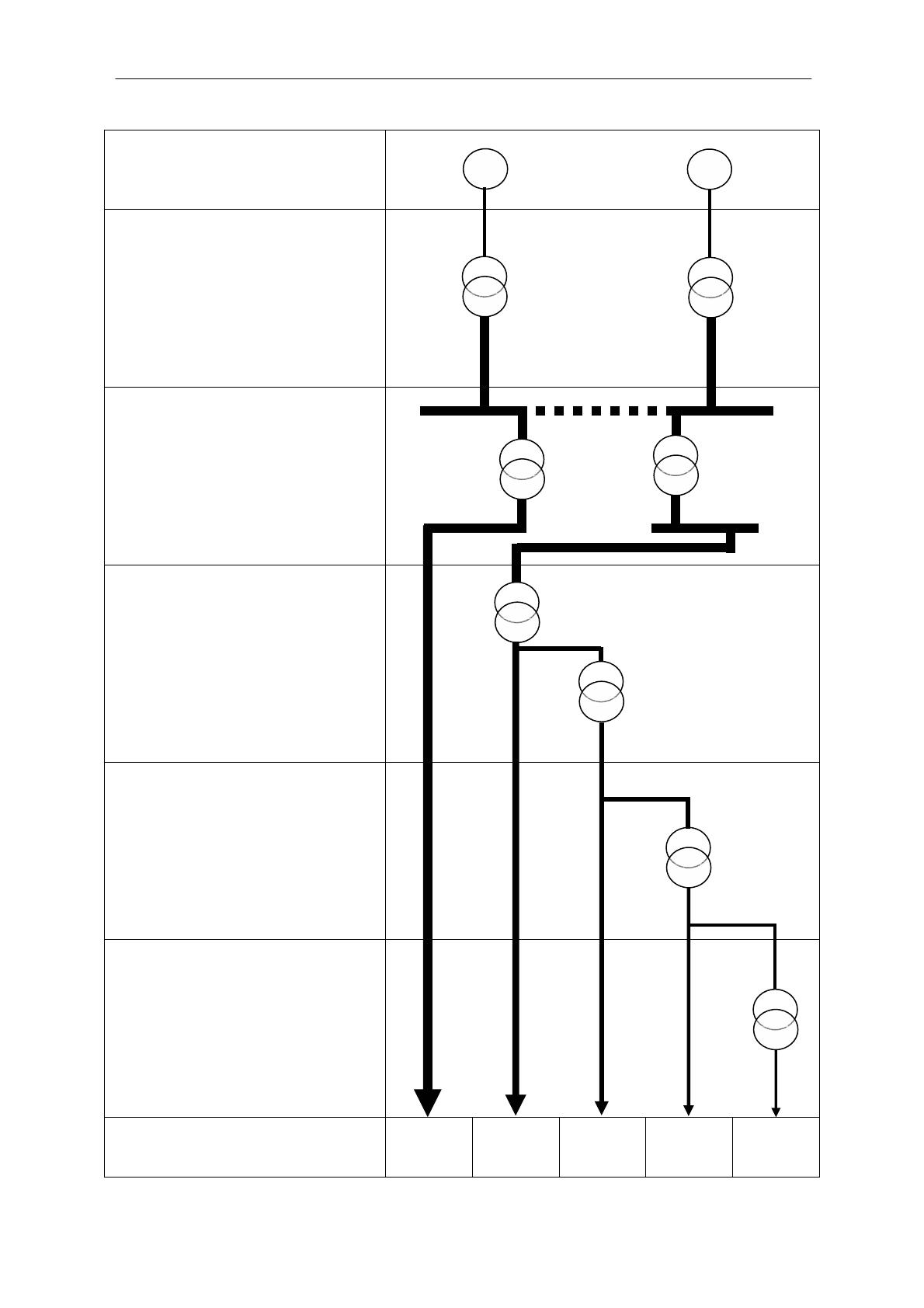

Alternateur de centrale :
15 ou 20 kV.
De 900 à 1450 MW.
Transformateur :
20 kV / 400 kV.
Réseau d’interconnexion maillé :
Liaison vers l’étranger.
Réseau régional :
220, 90 ou 63 kV.
Réseau local :
Poste source
Sortie en 20 kV.
Poste de quartier :
20 kV / 400 – 230V.
Clients :
400 kV 220 kV 63 ou
90kV
20 kV 230 / 400V
∼
∼∼
∼
∼
∼∼
∼
